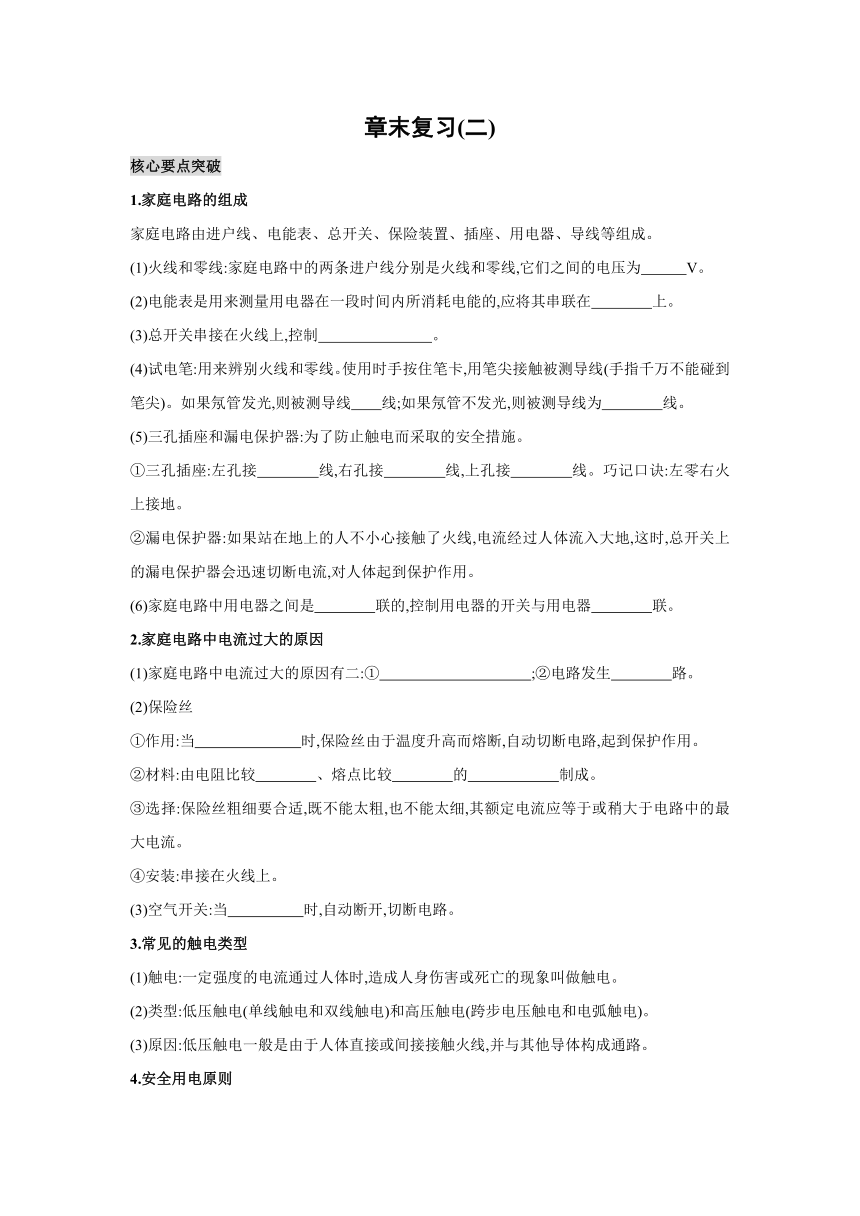

章末复习(二)
核心要点突破
1.家庭电路的组成
家庭电路由进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。
(1)火线和零线:家庭电路中的两条进户线分别是火线和零线,它们之间的电压为　　　V。
(2)电能表是用来测量用电器在一段时间内所消耗电能的,应将其串联在　　　　上。
(3)总开关串接在火线上,控制　 。
(4)试电笔:用来辨别火线和零线。使用时手按住笔卡,用笔尖接触被测导线(手指千万不能碰到笔尖)。如果氖管发光,则被测导线　　线;如果氖管不发光,则被测导线为　　　　线。
(5)三孔插座和漏电保护器:为了防止触电而采取的安全措施。
①三孔插座:左孔接　　　　线,右孔接　　　　线,上孔接　　　　线。巧记口诀:左零右火上接地。
②漏电保护器:如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时,总开关上的漏电保护器会迅速切断电流,对人体起到保护作用。
(6)家庭电路中用电器之间是　　　　联的,控制用电器的开关与用电器　　　　联。
2.家庭电路中电流过大的原因
(1)家庭电路中电流过大的原因有二:①　　　　　　　　　　;②电路发生　　　　路。
(2)保险丝
①作用:当　　　　　　　时,保险丝由于温度升高而熔断,自动切断电路,起到保护作用。
②材料:由电阻比较　　　　、熔点比较　　　　的　　　　　　制成。
③选择:保险丝粗细要合适,既不能太粗,也不能太细,其额定电流应等于或稍大于电路中的最大电流。
④安装:串接在火线上。
(3)空气开关:当　　　　　时,自动断开,切断电路。
3.常见的触电类型
(1)触电:一定强度的电流通过人体时,造成人身伤害或死亡的现象叫做触电。
(2)类型:低压触电(单线触电和双线触电)和高压触电(跨步电压触电和电弧触电)。
(3)原因:低压触电一般是由于人体直接或间接接触火线,并与其他导体构成通路。
4.安全用电原则
(1)不　　　　低压带电体,不　　　　高压带电体。
(2)更换灯泡、搬动电器前应　　　　电源开关。
(3)不弄湿用电器,不损坏绝缘层。
(4)保险装置、插座、导线、家用电器等达到使用寿命应及时更换。

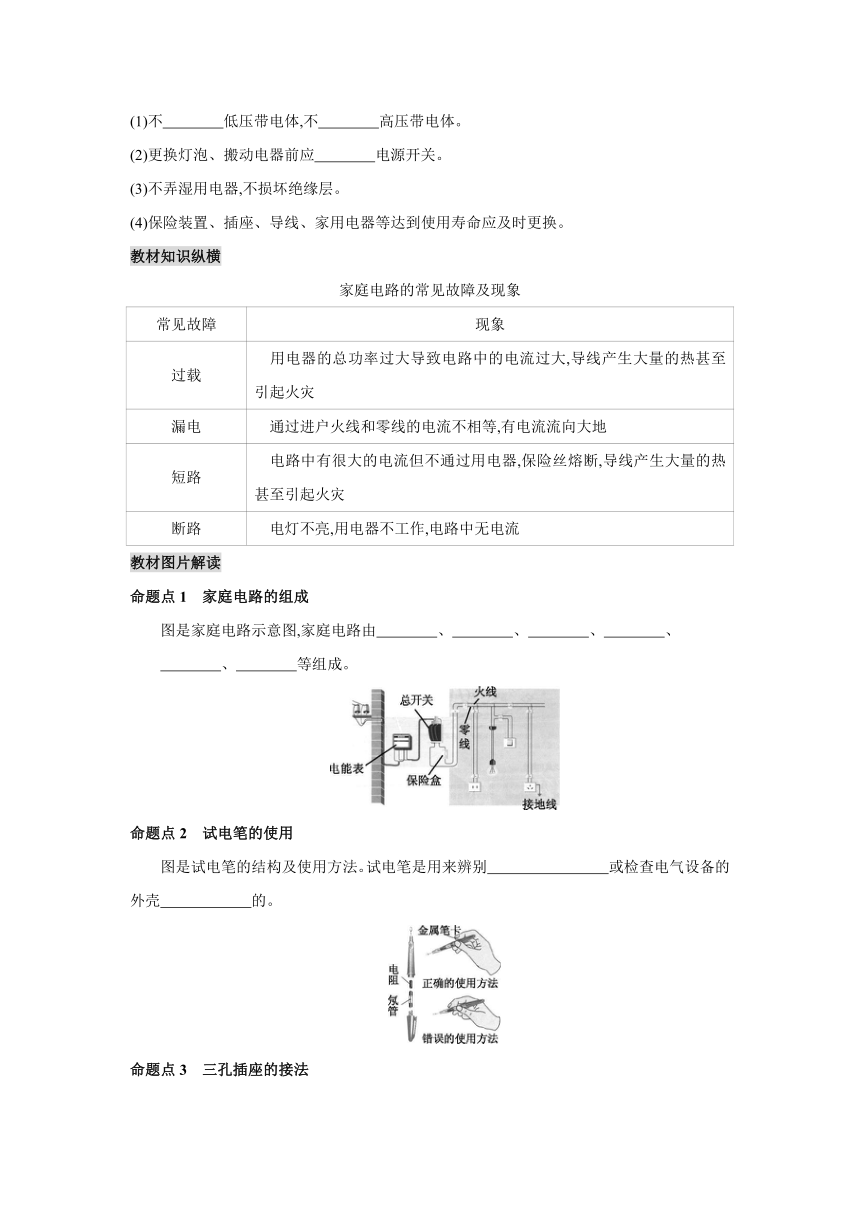

教材知识纵横
家庭电路的常见故障及现象
常见故障 现象
过载 　用电器的总功率过大导致电路中的电流过大,导线产生大量的热甚至引起火灾
漏电 　通过进户火线和零线的电流不相等,有电流流向大地
短路 　电路中有很大的电流但不通过用电器,保险丝熔断,导线产生大量的热甚至引起火灾
断路 　电灯不亮,用电器不工作,电路中无电流
教材图片解读
命题点1　家庭电路的组成
图是家庭电路示意图,家庭电路由　　　　、　　　　、　　　　、　　　　、
　　　　、　　　　等组成。
命题点2　试电笔的使用
图是试电笔的结构及使用方法。试电笔是用来辨别　　　　　　　　或检查电气设备的外壳　　　　　　的。
命题点3　三孔插座的接法

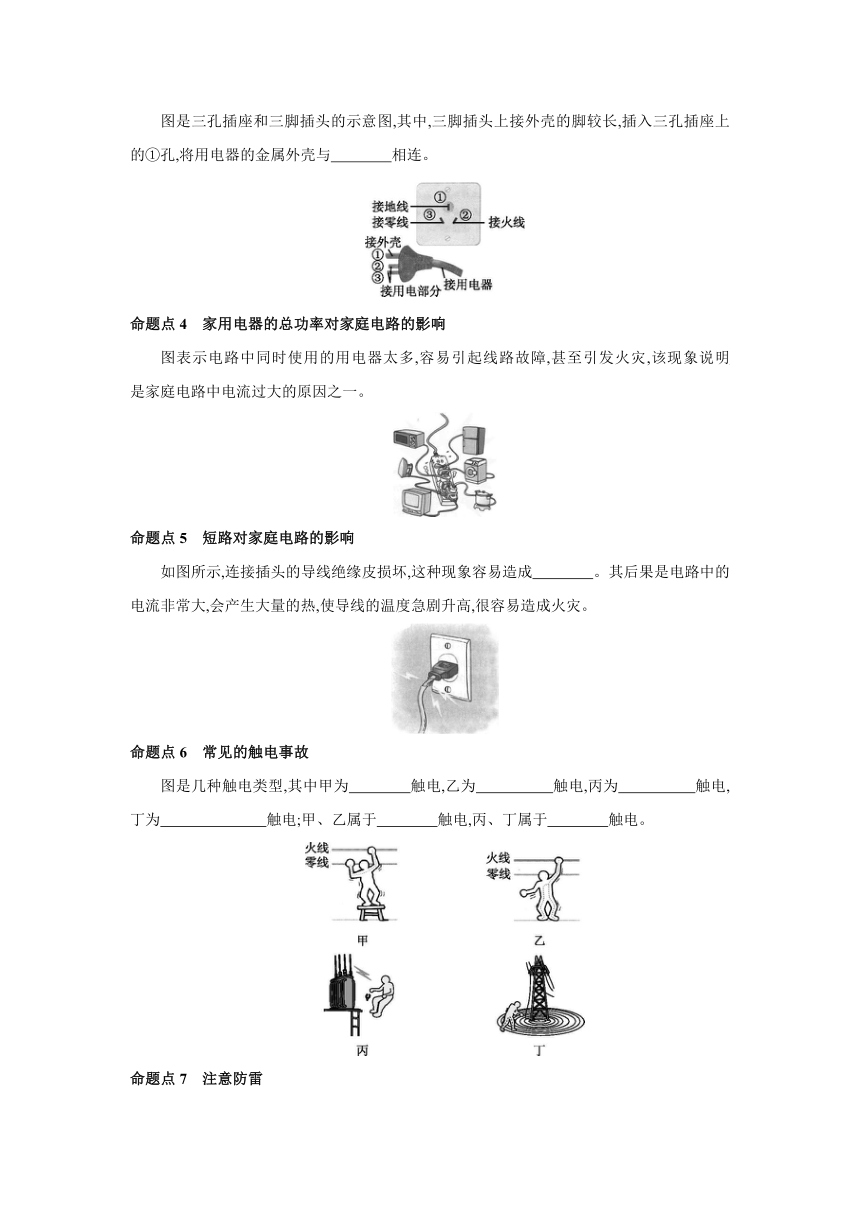

图是三孔插座和三脚插头的示意图,其中,三脚插头上接外壳的脚较长,插入三孔插座上的①孔,将用电器的金属外壳与　　　　相连。
命题点4　家用电器的总功率对家庭电路的影响
图表示电路中同时使用的用电器太多,容易引起线路故障,甚至引发火灾,该现象说明　　　　　　　　是家庭电路中电流过大的原因之一。
命题点5　短路对家庭电路的影响
如图所示,连接插头的导线绝缘皮损坏,这种现象容易造成　　　　。其后果是电路中的电流非常大,会产生大量的热,使导线的温度急剧升高,很容易造成火灾。
命题点6　常见的触电事故
图是几种触电类型,其中甲为　　　　触电,乙为　　　　　触电,丙为　　　　　触电,丁为　　　　　　　触电;甲、乙属于　　　　触电,丙、丁属于　　　　触电。
命题点7　注意防雷

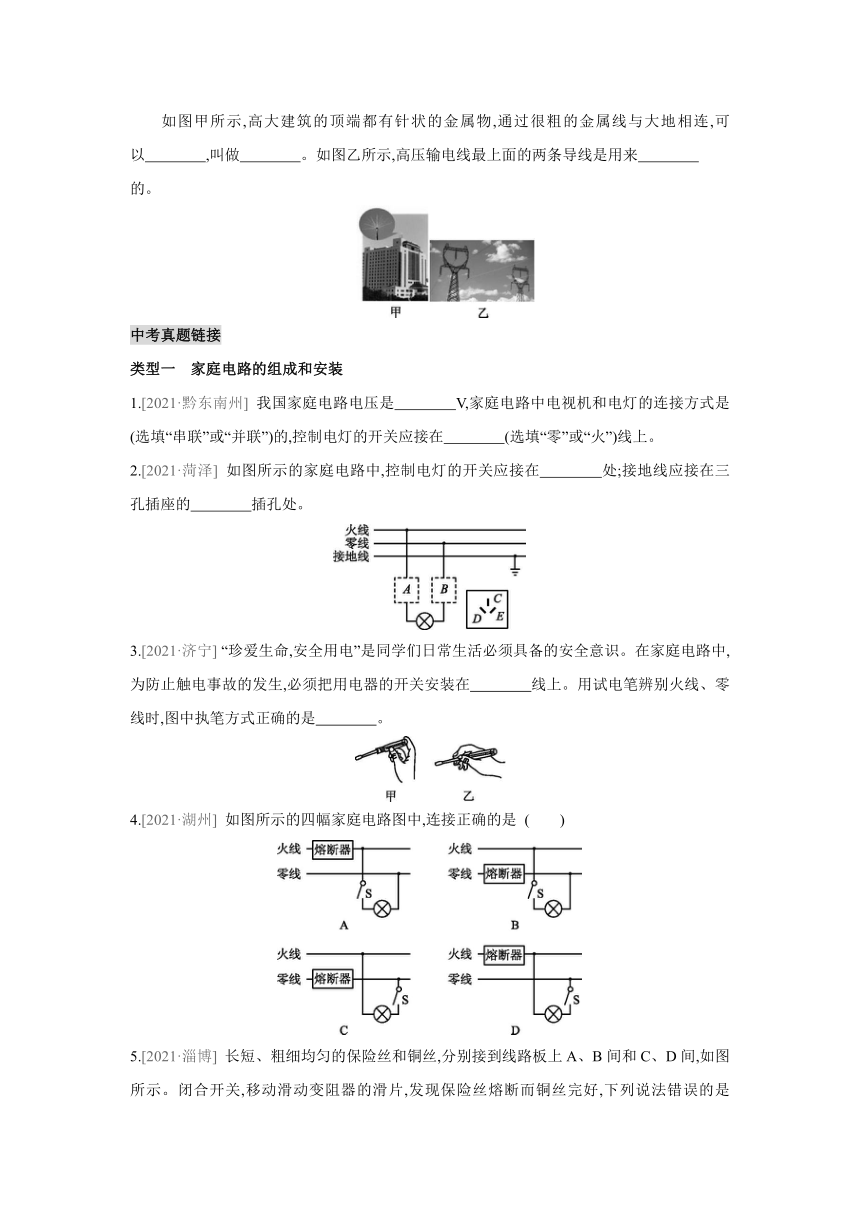

如图甲所示,高大建筑的顶端都有针状的金属物,通过很粗的金属线与大地相连,可以　　　　,叫做　　　　。如图乙所示,高压输电线最上面的两条导线是用来　　　　
的。
中考真题链接
类型一　家庭电路的组成和安装
1.[2021·黔东南州] 我国家庭电路电压是　　　　V,家庭电路中电视机和电灯的连接方式是　　　　(选填“串联”或“并联”)的,控制电灯的开关应接在　　　　(选填“零”或“火”)线上。
2.[2021·菏泽] 如图所示的家庭电路中,控制电灯的开关应接在　　　　处;接地线应接在三孔插座的　　　　插孔处。
3.[2021·济宁] “珍爱生命,安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中,为防止触电事故的发生,必须把用电器的开关安装在　　　　线上。用试电笔辨别火线、零线时,图中执笔方式正确的是　　　　。
4.[2021·湖州] 如图所示的四幅家庭电路图中,连接正确的是 (　　)

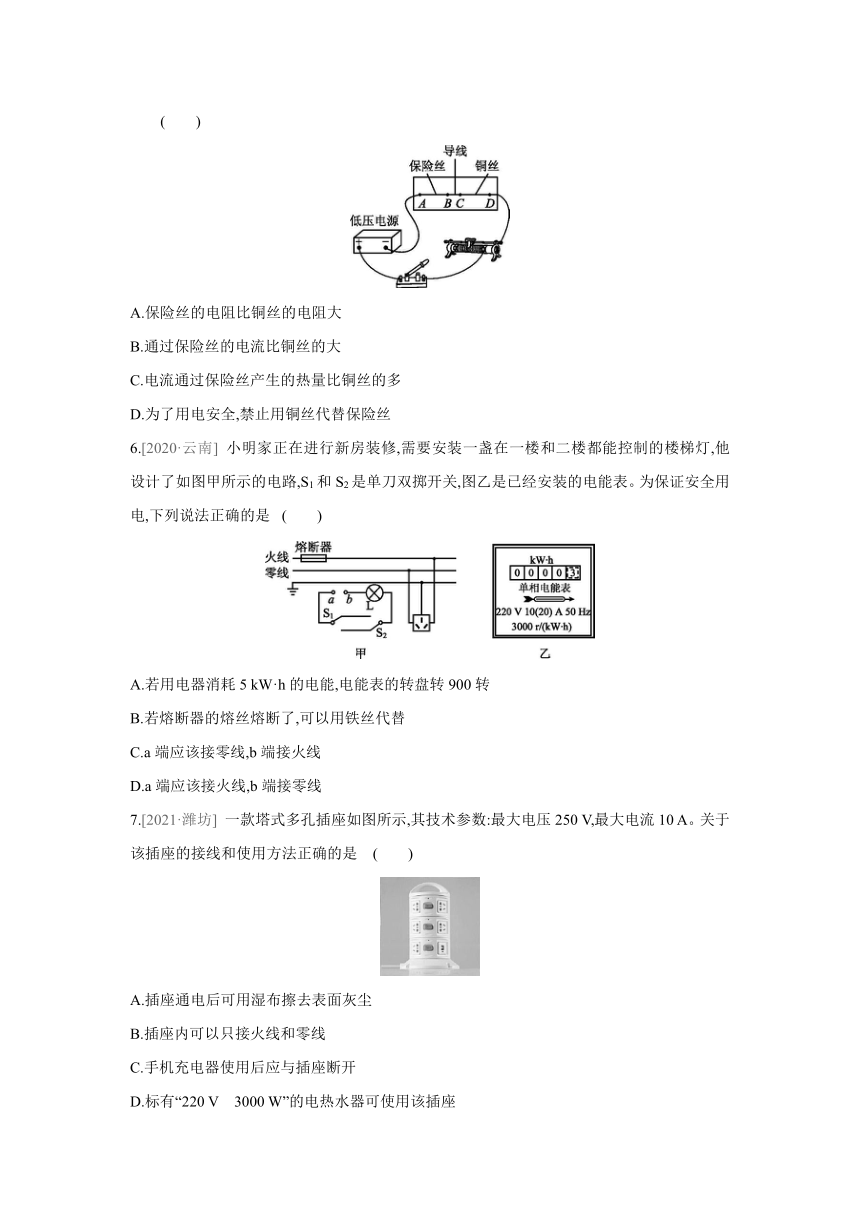

5.[2021·淄博] 长短、粗细均匀的保险丝和铜丝,分别接到线路板上A、B间和C、D间,如图所示。闭合开关,移动滑动变阻器的滑片,发现保险丝熔断而铜丝完好,下列说法错误的是 (　　)
A.保险丝的电阻比铜丝的电阻大
B.通过保险丝的电流比铜丝的大
C.电流通过保险丝产生的热量比铜丝的多
D.为了用电安全,禁止用铜丝代替保险丝
6.[2020·云南] 小明家正在进行新房装修,需要安装一盏在一楼和二楼都能控制的楼梯灯,他设计了如图甲所示的电路,S1和S2是单刀双掷开关,图乙是已经安装的电能表。为保证安全用电,下列说法正确的是 (　　)
A.若用电器消耗5 kW·h的电能,电能表的转盘转900转
B.若熔断器的熔丝熔断了,可以用铁丝代替
C.a端应该接零线,b端接火线
D.a端应该接火线,b端接零线
7.[2021·潍坊] 一款塔式多孔插座如图所示,其技术参数:最大电压250 V,最大电流10 A。关于该插座的接线和使用方法正确的是 (　　)
A.插座通电后可用湿布擦去表面灰尘
B.插座内可以只接火线和零线
C.手机充电器使用后应与插座断开
D.标有“220 V　3000 W”的电热水器可使用该插座
8.[2021·攀枝花] 请将如图所示的电灯、开关和三孔插座正确接入家庭电路中,开关需控制电灯。
9.[2020·自贡] 生活中有一种插线板,在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损坏,开关闭合时插孔也能提供工作电压。根据上述现象,请在图中画出开关、指示灯、电阻和插孔的连接方式,并与电源线接通。
类型二　家庭电路故障的分析与判断
10.[2021·武威] 小林像往常一样将台灯的插头插入书房插座,闭合台灯开关时,家里空气开关跳闸,你认为小林家发生短路的部位最有可能的是 (　　)
A.书房插座 B.台灯插头
C.台灯灯座 D.台灯开关
11.[2021·眉山] 如图所示是小军同学家里家庭电路的一部分。他闭合开关时螺口灯泡正常发光,再将电风扇的插头插入插座中时,灯泡突然熄灭,检查时发现保险丝熔断了。其原因可能是 (　　)
A.电风扇断路
B.灯泡的灯丝断路
C.电风扇的插头短路
D.电风扇的电功率很小
12.[2021·丽水] 今年五一假期,铁路接触网遭异物侵扰的新闻多次上热搜,铁路部门有明确规定:在高铁线路两侧各500 m范围内,不得放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上,会造成短路而使动车组失去动力。图中电路能解释上述现象的是 (　　)
13.[2021·绍兴] 材料:如图所示,爷爷家的电饭锅不能做饭了,小敏检查发现:电源插头处有烧焦的痕迹。
奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着,看,烧坏了吧!”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了!”
奶奶:“没电 没电你摸摸,不电死你才怪!”
……
思考:爷爷说的“没电” 奶奶认为的“有电” 插头烧热的原因可能是……
结合你所掌握的科学知识,请给爷爷和奶奶一个合理的解释以及安全用电的建议。
类型三　安全用电
14.[2021·山西] “安全用电,珍爱生命”是公民应有的安全意识。关于安全用电,如图所示做法正确的是 (　　)
A.可以在电线上晾湿衣服
B.使用试电笔时,手要接触笔尖金属体
C.可以用湿手触摸开关
D.电热水壶的金属外壳要接地
15.[2021·邵阳] 触电事故的防范最重要的是要有安全用电的意识,遵守安全用电原则。为确保用电安全,下列做法正确的是 (　　)
A.高大建筑的顶端安装避雷针
B.高压线下钓鱼
C.更换灯泡、搬动电器前可以不断开电源开关
D.保险装置、插座、导线、家用电器达到使用寿命时不需要更换
16.[2021·河北] 如图所示的做法中符合安全用电原则的是 (　　)
A.用湿抹布擦发光的灯泡B.发现有人触电迅速切断电源
C.用手指触碰插座的插孔D.多个大功率用电器同时用一个插座
17.[2021·北京] 电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是 (　　)
A.在家庭电路中安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡
C.不接触低压带电体,不靠近高压带电体D.及时更换达到使用寿命的插座、导线和家用电器
18.[2021·深圳] 下列有关安全用电的说法正确的是 (　　)
A.微波炉可以通过双孔插座接入家庭电路B.在高压线附近放风筝
C.使用试电笔时接触笔尾金属体D.教室总开关跳闸,一定是电路出现了短路
答案
【核心要点突破】
1.(1)220　(2)干路　(3)整个电路　(4)火　零
(5)①零　火　地　(6)并　串
2.(1)①用电器的总功率过大　②短
(2)①电流过大　②大　低　铅锑合金
(3)电流过大
4.(1)接触　靠近　(2)断开
【教材图片解读】
命题点1　进户线　电能表　总开关　保险装置
用电器　导线
命题点2　火线和零线　是否带电
命题点3　大地
命题点4　用电器的总功率过大
命题点5　短路
命题点6　双线　单线　电弧　跨步电压　低压
高压
命题点7　防雷　避雷针　防雷
【中考真题链接】
1.220　并联　火　2.A　C
3.火　甲　4.A　5.B　6.D　7.C
8.如图所示
9.如图所示
10.C　[解析] 若插座处原来有短路,则在没有插入台灯之前,空气开关就已经跳闸了,故A错误;
若台灯的插头处短路,则在台灯插头插入插座时,电路就会出现短路,而不会等到闭合台灯开关时空气开关才跳闸,故B错误;
若灯座发生了短路,则在台灯插头插入插座后,闭合台灯开关时,电路出现短路,空气开关跳闸,故C正确;
若开关发生了短路,则电路是接通的,对原来室内正常发光的电灯没有影响,也不会跳闸,故D错误。
11.C　
12.D　
13.爷爷和奶奶的说法都正确,只是角度不同,爷爷说的“没电”是指插头处电路断开,没有构成回路,所以没有电流。
奶奶认为的“有电”是指有电压,当用手指触摸插头,可能导致火线——人体——大地构成回路,从而触电。
插座烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起的。
安全用电建议:①将插头插入插座时,手不要接触金属插脚;②防止绝缘层老化或破损;③不要用潮湿的手触摸电器、插座和普通开关;④用电器使用后要及时拔下插头;⑤定期检查用电器和线路等。
14.D　
15.A　
16.B　
17.B　
18.C
