人教版物理九年级全一册同步练习：第十五章　电流和电路 专题训练　电路图和实物图的互画（有答案）

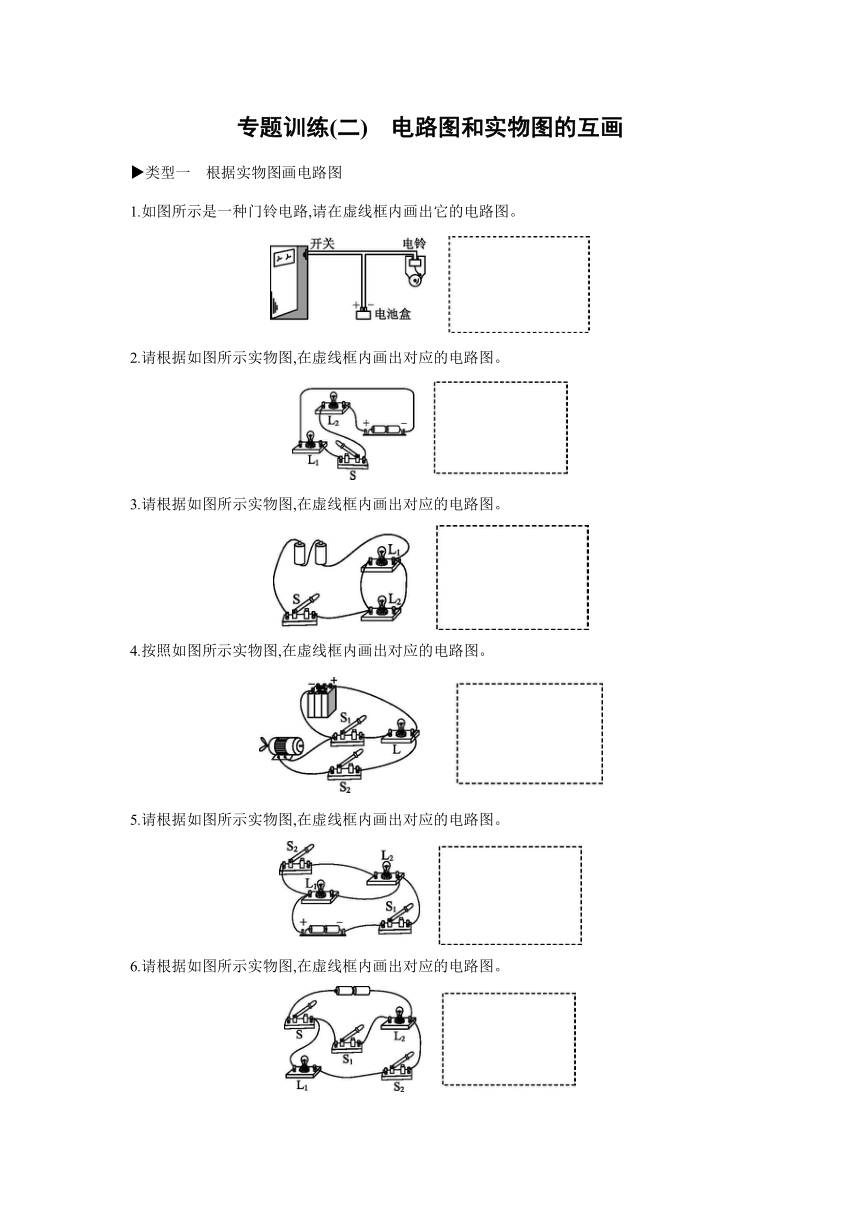

专题训练(二)　电路图和实物图的互画
类型一　根据实物图画电路图
1.如图所示是一种门铃电路,请在虚线框内画出它的电路图。
2.请根据如图所示实物图,在虚线框内画出对应的电路图。
3.请根据如图所示实物图,在虚线框内画出对应的电路图。
4.按照如图所示实物图,在虚线框内画出对应的电路图。
5.请根据如图所示实物图,在虚线框内画出对应的电路图。
6.请根据如图所示实物图,在虚线框内画出对应的电路图。

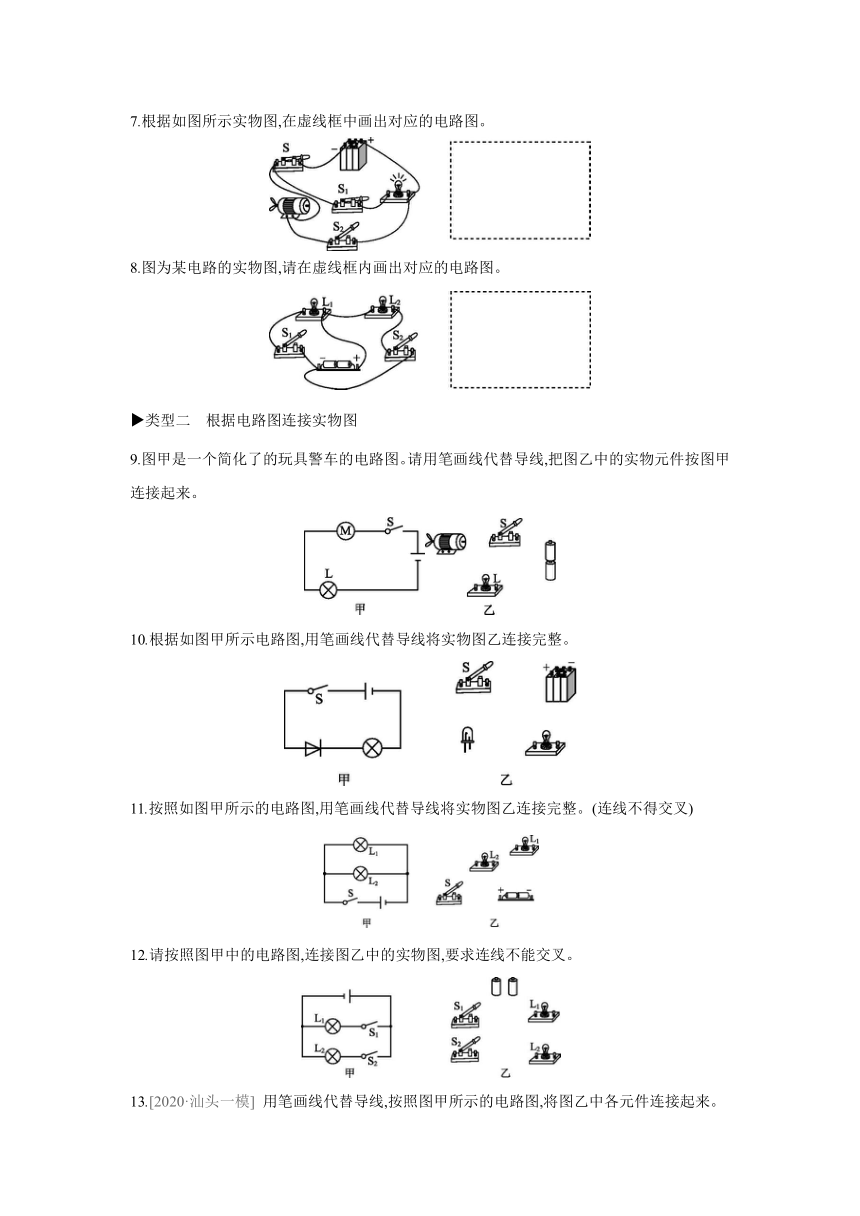

7.根据如图所示实物图,在虚线框中画出对应的电路图。
8.图为某电路的实物图,请在虚线框内画出对应的电路图。
类型二　根据电路图连接实物图
9.图甲是一个简化了的玩具警车的电路图。请用笔画线代替导线,把图乙中的实物元件按图甲连接起来。
10.根据如图甲所示电路图,用笔画线代替导线将实物图乙连接完整。
11.按照如图甲所示的电路图,用笔画线代替导线将实物图乙连接完整。(连线不得交叉)
12.请按照图甲中的电路图,连接图乙中的实物图,要求连线不能交叉。
13.[2020·汕头一模] 用笔画线代替导线,按照图甲所示的电路图,将图乙中各元件连接起来。

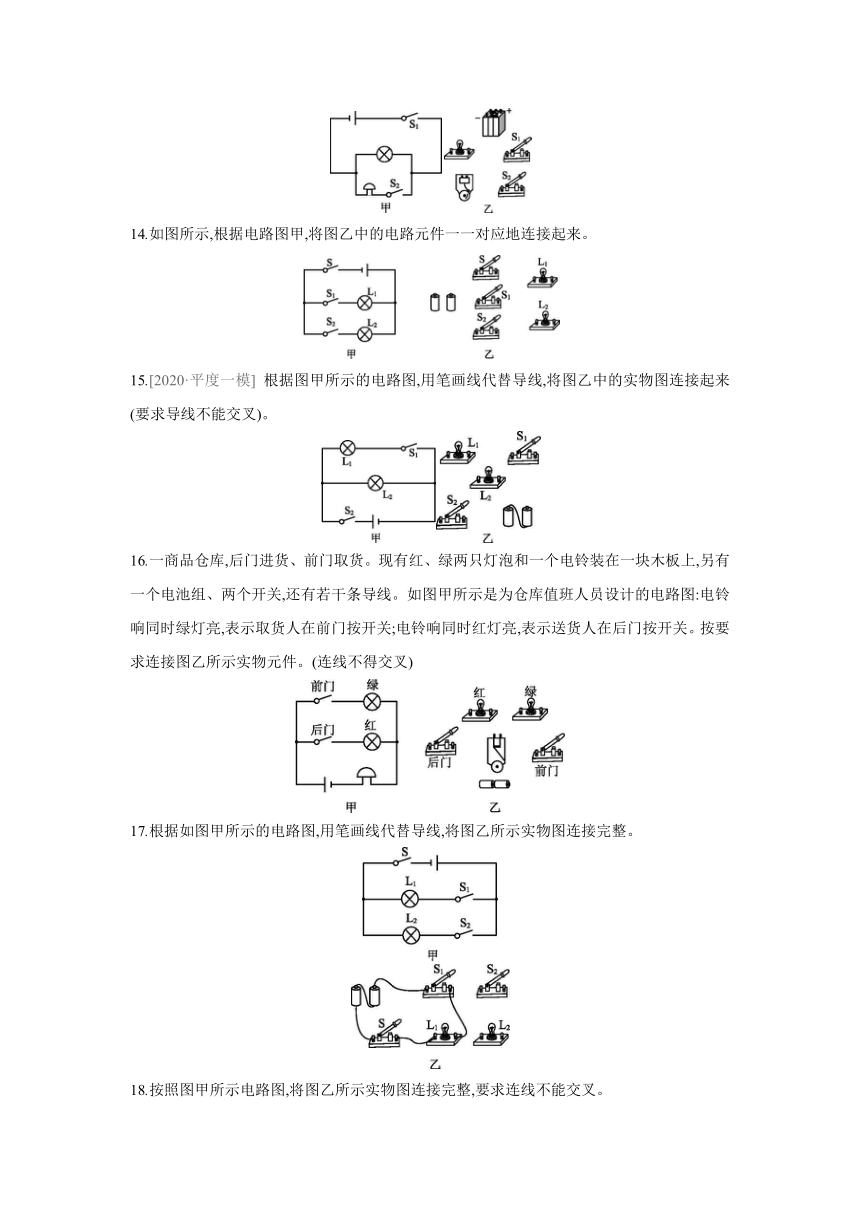

14.如图所示,根据电路图甲,将图乙中的电路元件一一对应地连接起来。
15.[2020·平度一模] 根据图甲所示的电路图,用笔画线代替导线,将图乙中的实物图连接起来(要求导线不能交叉)。
16.一商品仓库,后门进货、前门取货。现有红、绿两只灯泡和一个电铃装在一块木板上,另有一个电池组、两个开关,还有若干条导线。如图甲所示是为仓库值班人员设计的电路图:电铃响同时绿灯亮,表示取货人在前门按开关;电铃响同时红灯亮,表示送货人在后门按开关。按要求连接图乙所示实物元件。(连线不得交叉)
17.根据如图甲所示的电路图,用笔画线代替导线,将图乙所示实物图连接完整。
18.按照图甲所示电路图,将图乙所示实物图连接完整,要求连线不能交叉。
19.根据图甲所示电路图,把图乙中的实物图连接完整。
答案
1.如图所示
2.如图所示
3.如图所示
4.如图所示
5.如图所示
6.如图所示
7.如图所示
8.如图所示
9.如图所示
10.如图所示
11.如图所示
12.如图所示
13.如图所示
14.如图所示
15.如图所示
16.如图所示
17.如图所示
18.如图所示
19.如图所示
