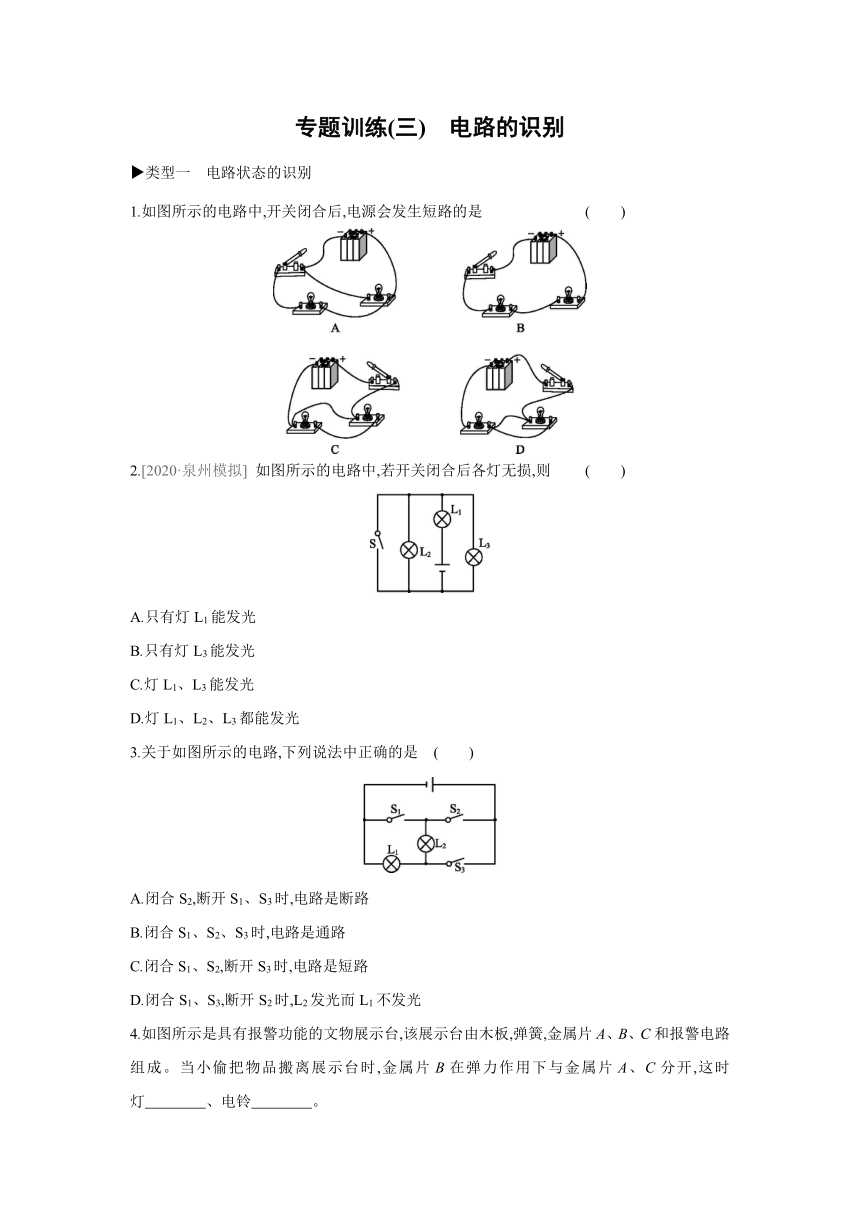

专题训练(三)　电路的识别
类型一　电路状态的识别
1.如图所示的电路中,开关闭合后,电源会发生短路的是 (　　)
2.[2020·泉州模拟] 如图所示的电路中,若开关闭合后各灯无损,则 (　　)
A.只有灯L1能发光
B.只有灯L3能发光
C.灯L1、L3能发光
D.灯L1、L2、L3都能发光
3.关于如图所示的电路,下列说法中正确的是 (　　)
A.闭合S2,断开S1、S3时,电路是断路
B.闭合S1、S2、S3时,电路是通路
C.闭合S1、S2,断开S3时,电路是短路
D.闭合S1、S3,断开S2时,L2发光而L1不发光

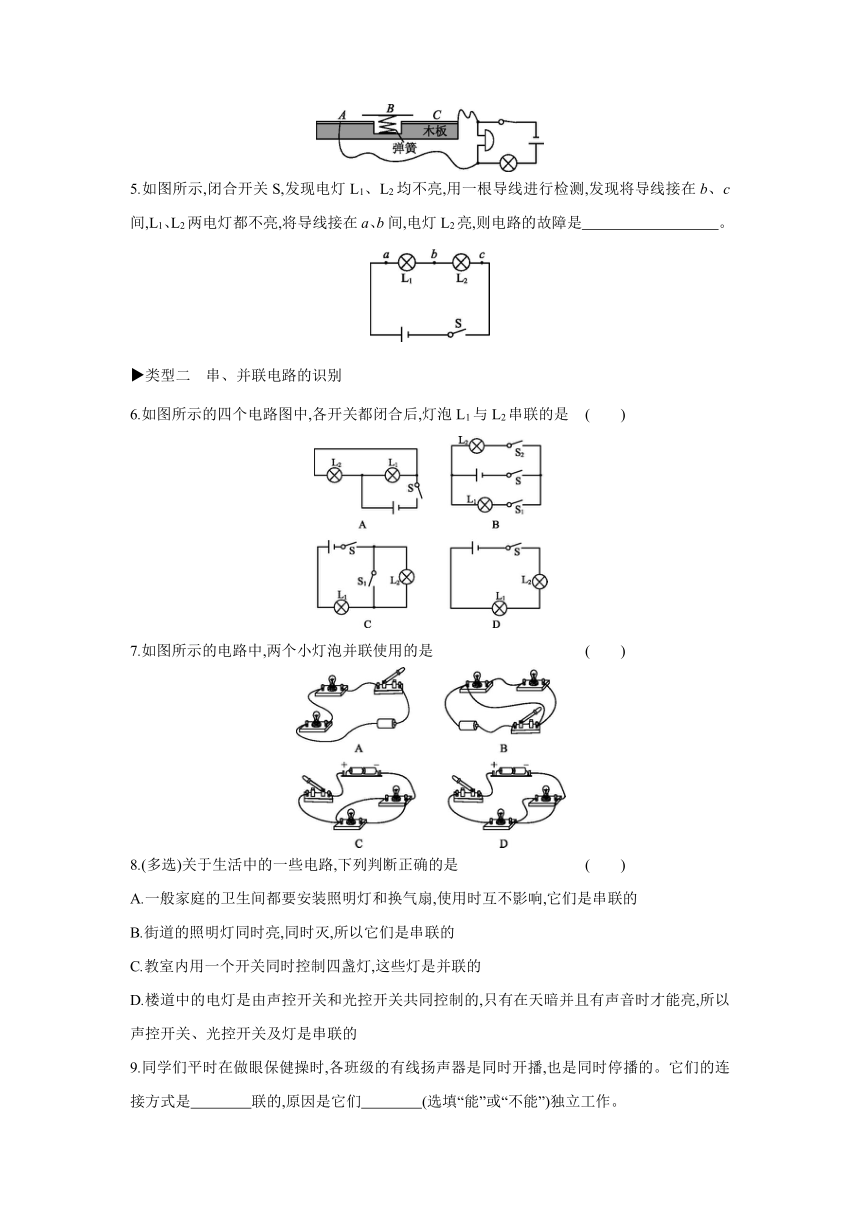

4.如图所示是具有报警功能的文物展示台,该展示台由木板,弹簧,金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时,金属片B在弹力作用下与金属片A、C分开,这时灯　　　　、电铃　　　　。
5.如图所示,闭合开关S,发现电灯L1、L2均不亮,用一根导线进行检测,发现将导线接在b、c间,L1、L2两电灯都不亮,将导线接在a、b间,电灯L2亮,则电路的故障是　　　　　　　　　。
类型二　串、并联电路的识别
6.如图所示的四个电路图中,各开关都闭合后,灯泡L1与L2串联的是 (　　)
7.如图所示的电路中,两个小灯泡并联使用的是 (　　)
8.(多选)关于生活中的一些电路,下列判断正确的是 (　　)
A.一般家庭的卫生间都要安装照明灯和换气扇,使用时互不影响,它们是串联的
B.街道的照明灯同时亮,同时灭,所以它们是串联的
C.教室内用一个开关同时控制四盏灯,这些灯是并联的
D.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的
9.同学们平时在做眼保健操时,各班级的有线扬声器是同时开播,也是同时停播的。它们的连接方式是　　　　联的,原因是它们　　　　(选填“能”或“不能”)独立工作。
10.在第十八届“泰州市科技创新大赛”中,某实验小学的参赛作品吸引了众多的目光。如图所示,他们设计的圆柱体冰箱,内部的三层隔板既可以在同一水平面旋转,又可以单独升降,根据生活经验,控制旋转和控制升降的两个电动机最好　　　　,开关必须与它所控制的电动机　　　。(均选填“串联”或“并联”)
11.如图甲所示的电蚊拍具有灭蚊和照明等功能,图乙是其对应的电路图。当开关　　　　闭合时,只有灭蚊网通电起到灭蚊作用;当开关　　　　　　闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用(以上两空均选填“S1”“S2”或“S1和S2”)。灯和灭蚊网的连接方式是　　　　。
12.分析如图所示电路:
(1)闭合开关后电路将处于　　　　(选填“通路”“断路”或“短路”)状态。
(2)去掉导线a后,电路是　　　　联电路。
(3)改变a、b、c三根导线中一根的接法,使电路成为并联电路,改动方法: 　。
类型三　开关引起的电路变化的识别
13.如图所示电路中,若要使L1、L2串联,则 (　　)
A.只闭合S1 B.只闭合S2
C.只闭合S3 D.只闭合S1、S3
14.如图所示,要使两个小灯泡L1、L2并联,应 (　　)
A.断开开关S1、S2,闭合开关S3
B.断开开关S1、S3,闭合开关S2
C.断开开关S1,闭合开关S2、S3
D.断开开关S2,闭合开关S1、S3
15.如图所示电路中,关于灯泡L1、L2、L3的连接,下列说法不正确的是 (　　)
A.S1、S2都断开时,L1、L3串联
B.S1、S2都闭合时,L2、L3并联
C.S2断开、S1闭合时,L1、L3串联
D.S2断开、S1闭合时,只有L3能发光
16.如图所示,在电路中要使电灯L1和L2串联,应只闭合开关　　　　;要使电灯L1和L2并联,应只闭合开关　　　　　　;同时闭合开关　　　　　　会导致电源短路。
答案
1.C　
2.A　 由图可知当开关闭合后,灯L2、L3短路,只有灯L1能发光,故A正确。
3.C　 闭合S2,断开S1、S3时,电流从电源正极流出,依次流过两只灯泡,形成串联电路,A说法错误;闭合S1、S2、S3时,电流会不经过灯泡,直接通过开关S2、S1从电源的正极流向负极,形成电源短路,B说法错误;闭合S1、S2,断开S3时,电流会不经过灯泡,直接通过开关S2、S1从电源的正极流向负极,形成电源短路,C说法正确;闭合S1、S3,断开S2时,两灯泡并联,都会发光,D说法错误。
4.亮　响　
5.电灯L1处断路
用一根导线进行检测,发现将导线接在b、c间两灯都不亮,说明b、c之外的电路存在断路;将导线接在a、b间,L2亮(则L2是完好的),说明a、b间是断开的,即电路的故障是电灯L1处断路。
6.D　7.C　8.CD
9.并　能
10.并联　串联
11.S1　S1和S2　并联　
12.(1)短路　(2)串 (3)将导线c接灯泡L2右接线柱改为接L2左接线柱
13.B
14.D　 断开开关S1、S2,闭合开关S3,只有L1连入电路,L2断路,故A不符合题意;断开开关S1、S3,闭合开关S2,灯泡L1、L2串联,故B不符合题意;断开开关S1,闭合开关S2、S3,L2发生短路,故C不符合题意;断开开关S2,闭合开关S1、S3,此时电流有两条路径,分别经过两个灯泡,L1、L2并联,故D符合题意。
15.C　 S1、S2都断开时,灯L1、L3串联,故A选项正确;S1、S2都闭合时,灯L1短路,L2、L3分别有电流通过,两灯并联,故B选项正确;S2断开、S1闭合时,灯L1短路,灯L2断路,只有灯L3连在电源上,故C选项错误,D选项正确。
16.S2　S1和S3　S2和S3
