人教版物理九年级全一册同步练习：15.4　电流的测量（有答案）

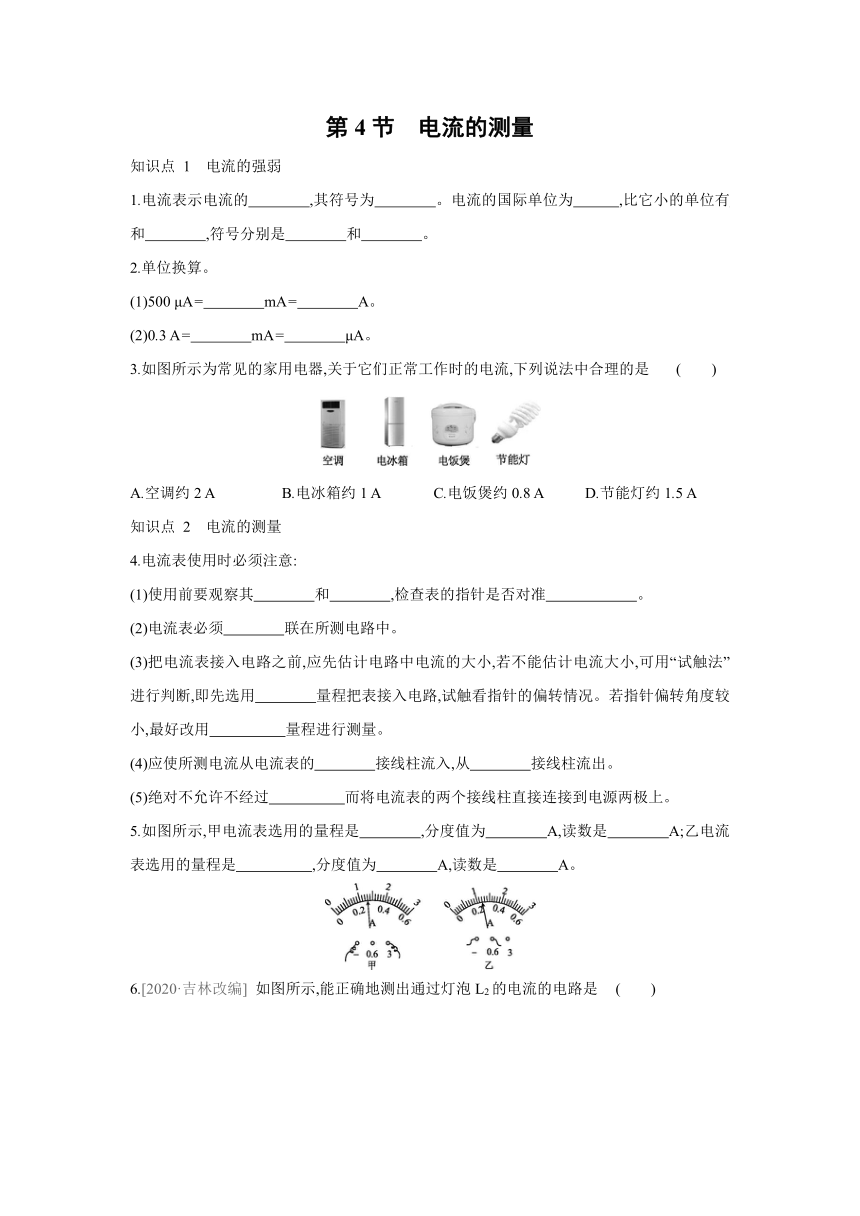

第4节　电流的测量
知识点 1　电流的强弱
1.电流表示电流的　　　　,其符号为　　　　。电流的国际单位为　　　,比它小的单位有　　　　和　　　　,符号分别是　　　　和　　　　。
2.单位换算。
(1)500 μA=　　　　mA=　　　　A。
(2)0.3 A=　　　　mA=　　　　μA。
3.如图所示为常见的家用电器,关于它们正常工作时的电流,下列说法中合理的是 (　　)
A.空调约2 A B.电冰箱约1 A C.电饭煲约0.8 A D.节能灯约1.5 A
知识点 2　电流的测量
4.电流表使用时必须注意:
(1)使用前要观察其　　　　和　　　　,检查表的指针是否对准　　　　　　。
(2)电流表必须　　　　联在所测电路中。
(3)把电流表接入电路之前,应先估计电路中电流的大小,若不能估计电流大小,可用“试触法”进行判断,即先选用　　　　量程把表接入电路,试触看指针的偏转情况。若指针偏转角度较小,最好改用　　　　　量程进行测量。
(4)应使所测电流从电流表的　　　　接线柱流入,从　　　　接线柱流出。
(5)绝对不允许不经过　　　　　而将电流表的两个接线柱直接连接到电源两极上。
5.如图所示,甲电流表选用的量程是　　　　,分度值为　　　　A,读数是　　　　A;乙电流表选用的量程是　　　　　,分度值为　　　　A,读数是　　　　A。

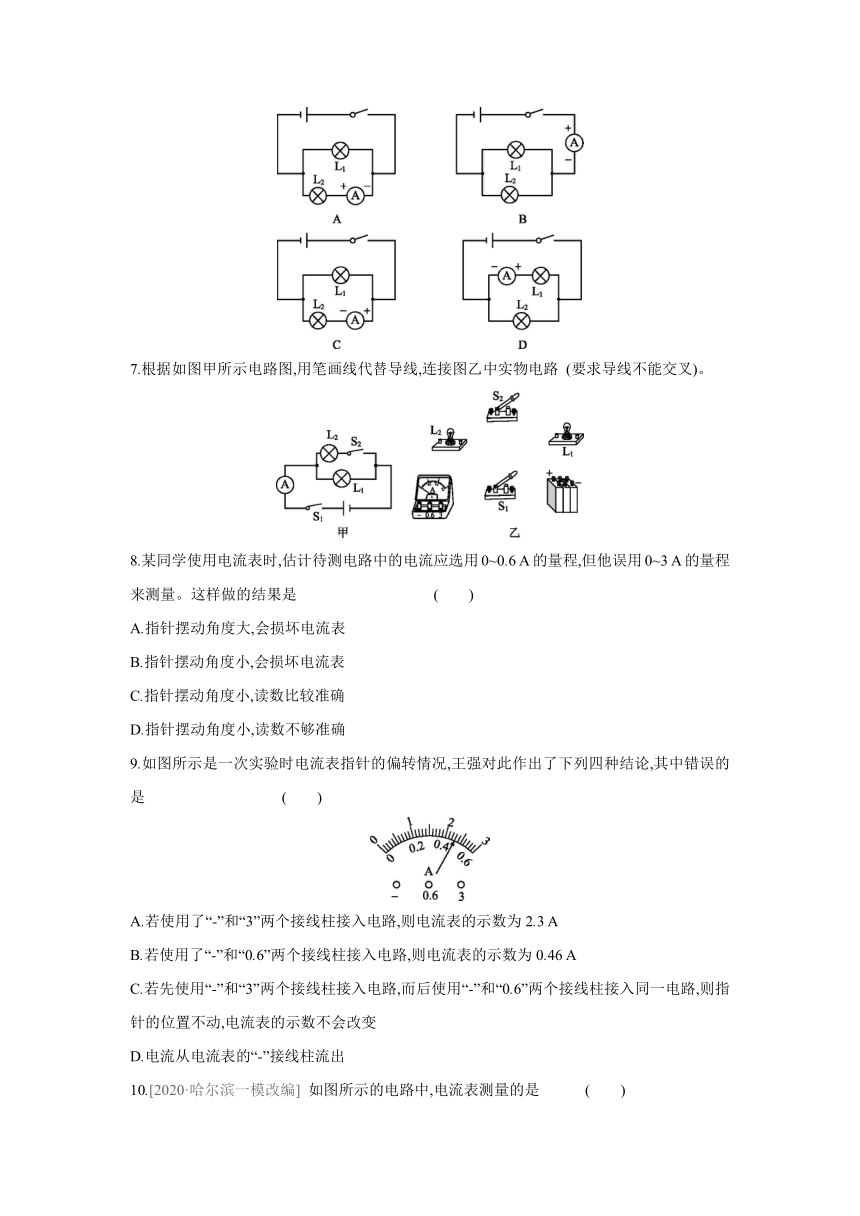

6.[2020·吉林改编] 如图所示,能正确地测出通过灯泡L2的电流的电路是 (　　)
7.根据如图甲所示电路图,用笔画线代替导线,连接图乙中实物电路 (要求导线不能交叉)。
8.某同学使用电流表时,估计待测电路中的电流应选用0~0.6 A的量程,但他误用0~3 A的量程来测量。这样做的结果是 (　　)
A.指针摆动角度大,会损坏电流表
B.指针摆动角度小,会损坏电流表
C.指针摆动角度小,读数比较准确
D.指针摆动角度小,读数不够准确
9.如图所示是一次实验时电流表指针的偏转情况,王强对此作出了下列四种结论,其中错误的是 (　　)
A.若使用了“-”和“3”两个接线柱接入电路,则电流表的示数为2.3 A
B.若使用了“-”和“0.6”两个接线柱接入电路,则电流表的示数为0.46 A
C.若先使用“-”和“3”两个接线柱接入电路,而后使用“-”和“0.6”两个接线柱接入同一电路,则指针的位置不动,电流表的示数不会改变
D.电流从电流表的“-”接线柱流出

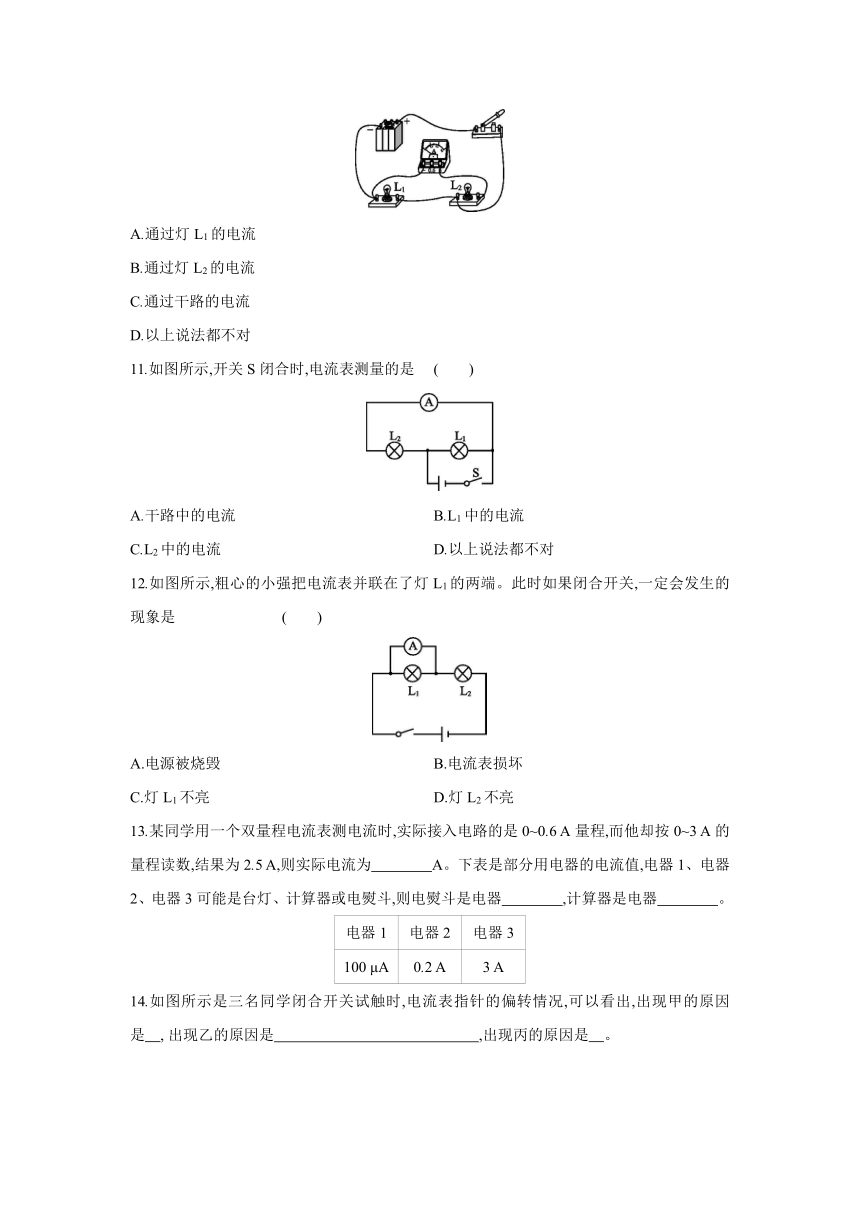

10.[2020·哈尔滨一模改编] 如图所示的电路中,电流表测量的是 (　　)
A.通过灯L1的电流
B.通过灯L2的电流
C.通过干路的电流
D.以上说法都不对
11.如图所示,开关S闭合时,电流表测量的是 (　　)
A.干路中的电流 B.L1中的电流
C.L2中的电流 D.以上说法都不对
12.如图所示,粗心的小强把电流表并联在了灯L1的两端。此时如果闭合开关,一定会发生的现象是 (　　)
A.电源被烧毁 B.电流表损坏
C.灯L1不亮 D.灯L2不亮
13.某同学用一个双量程电流表测电流时,实际接入电路的是0~0.6 A量程,而他却按0~3 A的量程读数,结果为2.5 A,则实际电流为　　　　A。下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电熨斗,则电熨斗是电器　　　　,计算器是电器　　　　。
电器1 电器2 电器3
100 μA 0.2 A 3 A
14.如图所示是三名同学闭合开关试触时,电流表指针的偏转情况,可以看出,出现甲的原因是　, 出现乙的原因是　　　 　　　　　　　　　　,出现丙的原因是　。
15.根据如图所示的实物图,在虚线框中画出对应的电路图。
16.如图所示的电路,只需要改变一根导线的连接,就能使电流表测出干路中的电流,请在要改接的那根导线上打个“×”,再画出改接的导线。
考|题|展|示
17.[2020·青岛] (多选)“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是 (　　)
A.用导线连接c、e,电流表只能测量通过灯泡L1的电流
B.用导线连接d、e,电流表只能测量通过灯泡L2的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡L1的电流
D.用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡L2的电流
答案
1.强弱　I　安培(A)　毫安　微安　mA　μA
2.(1)0.5　5×10-4　(2)300　3×105
3.B
4.(1)量程　分度值　零刻度线
(2)串　(3)大　小
(4)“+”(正)　“-”(负)　(5)用电器
5.0~3 A　0.1　1.3　0~0.6 A　0.02　0.24
6.C
7.如图所示
8.D
9.C　 若使用了“-”和“3”两个接线柱接入电路,则电流表的分度值为0.1 A,对应的示数为2.3 A,故A正确;若使用了“-”和“0.6”两个接线柱接入电路,则电流表的分度值为0.02 A,对应的示数为0.46 A,故B正确;无论使用大量程还是使用小量程测量,同一电路中的电流不变,由于分度值不同,所以使用不同量程时,指针的位置不同,故C错误;电流从电流表的“-”接线柱流出,故D正确。
10.B　11.C　12.C　13.0.5　3　1
14.电流表正、负接线柱接反了
电流表的量程选择大了
电流表的量程选择小了
15.如图所示
16.如图所示
17.AC　 用导线连接c、e(如图甲),此时只有灯泡L1接入电路中,所以电流表只能测量通过灯泡L1的电流,故A正确;
用导线连接d、e(如图乙),两个灯泡串联接入电路中,因串联电路中各处的电流相等,则此时电流表既能测通过灯泡L1的电流,也能测通过灯泡L2的电流,故B错误;
用两根导线分别连接a、d和c、e时(如图丙),此时两个灯泡并联,电流表串联在L1的支路中,测量的是通过L1的电流,故C正确;
用两根导线分别连接b、d和c、e(如图丁),此时两个灯泡并联,电流表接在干路中,测量的是干路的电流,故D错误。
