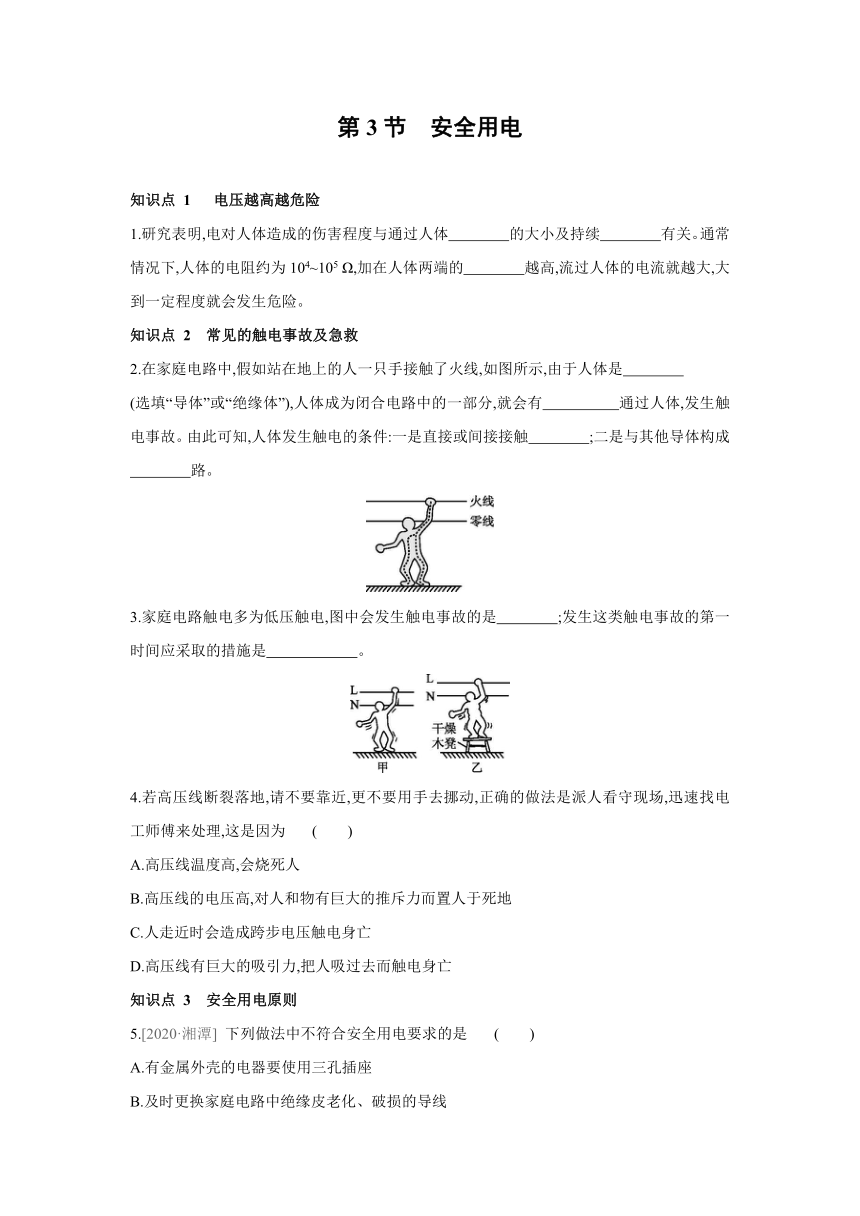

第3节 安全用电
知识点 1 电压越高越危险
1.研究表明,电对人体造成的伤害程度与通过人体 的大小及持续 有关。通常情况下,人体的电阻约为104~105 Ω,加在人体两端的 越高,流过人体的电流就越大,大到一定程度就会发生危险。
知识点 2 常见的触电事故及急救
2.在家庭电路中,假如站在地上的人一只手接触了火线,如图所示,由于人体是
(选填“导体”或“绝缘体”),人体成为闭合电路中的一部分,就会有 通过人体,发生触电事故。由此可知,人体发生触电的条件:一是直接或间接接触 ;二是与其他导体构成
路。
3.家庭电路触电多为低压触电,图中会发生触电事故的是 ;发生这类触电事故的第一时间应采取的措施是 。
4.若高压线断裂落地,请不要靠近,更不要用手去挪动,正确的做法是派人看守现场,迅速找电工师傅来处理,这是因为 ( )
A.高压线温度高,会烧死人
B.高压线的电压高,对人和物有巨大的推斥力而置人于死地
C.人走近时会造成跨步电压触电身亡
D.高压线有巨大的吸引力,把人吸过去而触电身亡
知识点 3 安全用电原则
5.[2020·湘潭] 下列做法中不符合安全用电要求的是 ( )
A.有金属外壳的电器要使用三孔插座
B.及时更换家庭电路中绝缘皮老化、破损的导线
C.当有人触电时迅速用手把他拉到安全的地方
D.安装电路时,开关应接在火线上

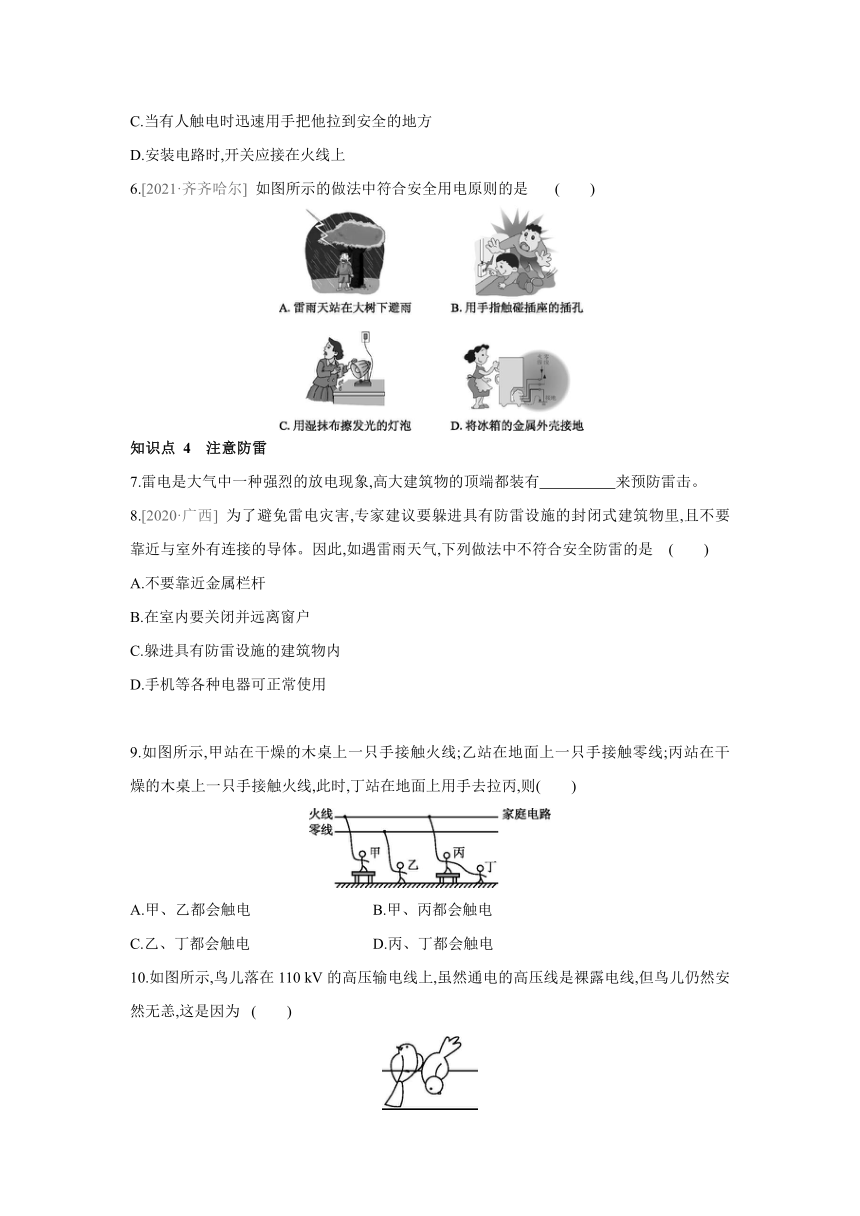

6.[2021·齐齐哈尔] 如图所示的做法中符合安全用电原则的是 ( )
知识点 4 注意防雷
7.雷电是大气中一种强烈的放电现象,高大建筑物的顶端都装有 来预防雷击。
8.[2020·广西] 为了避免雷电灾害,专家建议要躲进具有防雷设施的封闭式建筑物里,且不要靠近与室外有连接的导体。因此,如遇雷雨天气,下列做法中不符合安全防雷的是 ( )
A.不要靠近金属栏杆
B.在室内要关闭并远离窗户
C.躲进具有防雷设施的建筑物内
D.手机等各种电器可正常使用
9.如图所示,甲站在干燥的木桌上一只手接触火线;乙站在地面上一只手接触零线;丙站在干燥的木桌上一只手接触火线,此时,丁站在地面上用手去拉丙,则( )
A.甲、乙都会触电 B.甲、丙都会触电
C.乙、丁都会触电 D.丙、丁都会触电
10.如图所示,鸟儿落在110 kV的高压输电线上,虽然通电的高压线是裸露电线,但鸟儿仍然安然无恙,这是因为 ( )
A.鸟儿有耐高压的天性,电流过不去
B.鸟脚是干燥的,所以鸟体不导电
C.鸟体电阻极大,所以无电流通过
D.鸟两脚间导线的电阻非常小,故两脚间电压几乎为零

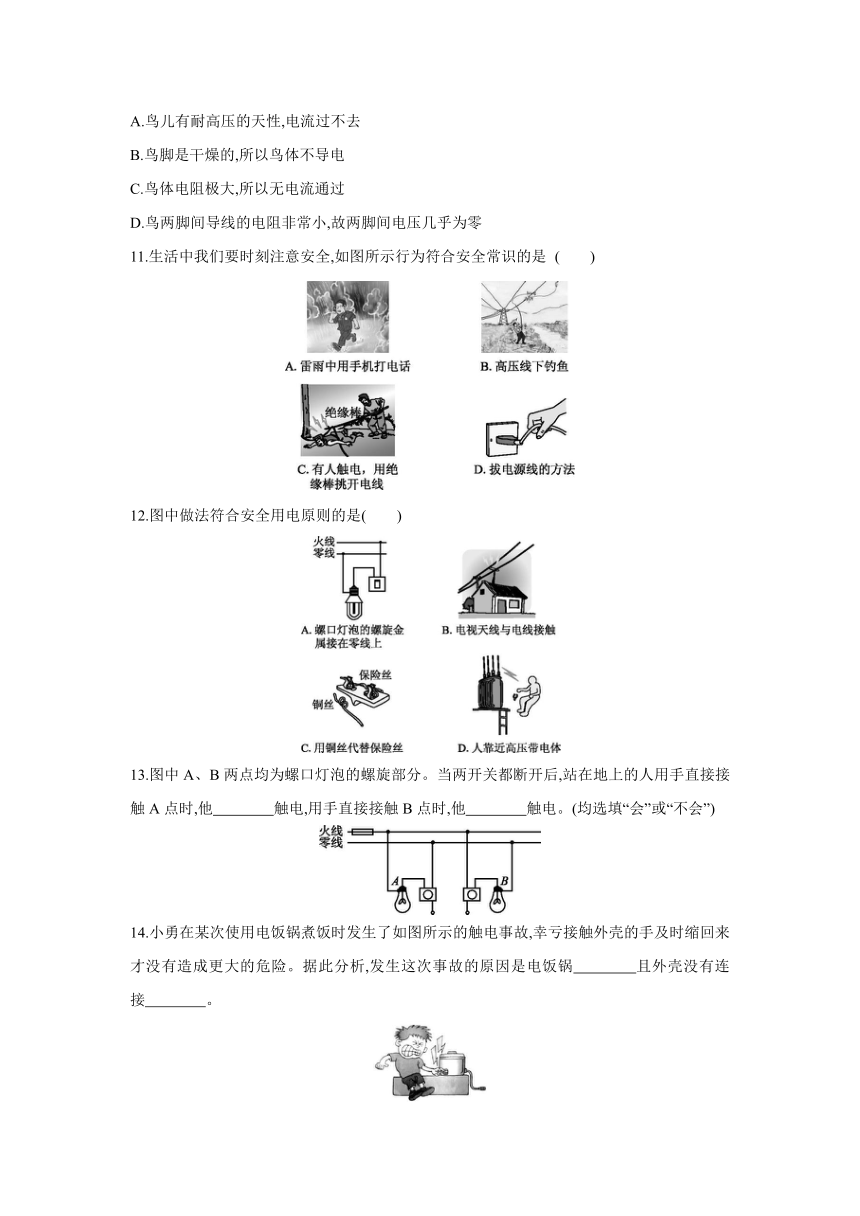

11.生活中我们要时刻注意安全,如图所示行为符合安全常识的是 ( )
12.图中做法符合安全用电原则的是( )
13.图中A、B两点均为螺口灯泡的螺旋部分。当两开关都断开后,站在地上的人用手直接接触A点时,他 触电,用手直接接触B点时,他 触电。(均选填“会”或“不会”)
14.小勇在某次使用电饭锅煮饭时发生了如图所示的触电事故,幸亏接触外壳的手及时缩回来才没有造成更大的危险。据此分析,发生这次事故的原因是电饭锅 且外壳没有连接 。
15.如图所示是网络上转载的安全用电“三字经”漫画,请你选择其中的一条用物理知识说明为什么要这么做。
线杆断,别靠近,落地线,应远离。
线老化,快更换,裸露线,要包严。
16.现代家庭电气化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。用电器R接在电压为220 V的电源上时,消耗的电功率是1100 W,电路中接有额定电流为10 A的熔丝。
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200 kΩ 5 kΩ
手与脚之间的电阻 300 kΩ 8.8 kΩ
手与塑料鞋底之间的电阻 8000 kΩ 10 kΩ
(1)只有用电器R接入电路时,通过熔丝的电流为 A。
(2)一个潮湿的人,赤脚站在地上,由于不小心,手接触火线,发生触电事故,则通过人体的电流是 A(上表电阻数据适用于此人)。
(3)熔丝不会“救”人命的原因: 。
考|题|展|示
17.[2021·黔东南州] 如图所示的四种情况中,符合安全用电原则的是 ( )
A.电动机外壳没有接地
B.使用绝缘层破损的电线
C.人靠近高压带电体
D.使用试电笔时,手要接触笔尾金属体
答案
1.电流 时间 电压
2.导体 电流 火线 通
3.甲 切断电源
4.C
5.C
6.D
7.避雷针
8.D
9.D [解析] 低压触电是由于人体直接或间接接触了火线,构成了闭合回路。甲虽然接触了火线,但没有构成闭合的回路,故不会发生触电事故;乙未直接或间接接触火线,故不会发生触电事故;丙接触了火线,且通过丁与大地构成了闭合的回路,故丙、丁都会触电。
10.D [解析] 鸟本身是导电的,也不具有耐高压性,能站在电线上而不触电的原因是:小鸟与其两脚之间的导线并联,而这段导线长度很小,故该部分导体的电阻很小,分压很小,小鸟两端的电压也很小,接近于零,根据I=知通过小鸟的电流极小,故不会对小鸟造成危害。
11.C 12.A 13.会 不会
14.漏电 地线 [解析] 人接触电饭锅的金属外壳而触电,这是由于电饭锅的金属外壳漏电,且外壳没有连接地线。这相当于人间接接触了火线,电流从人体流过。
15.“落地线,应远离”,是因为落地线有可能带电,大地是导体容易导电,当人走近时可能会发生触电事故;“裸露线,要包严”,是为了防止电路出现短路引发火灾或人接触时发生触电事故。(其他答案合理即可)
16.(1)5 (2)0.025 (3)通过人体的电流远小于熔丝的额定电流,人已触电,但熔丝未熔断
[解析] (1)I===5 A。
(2)由表中数据得出,潮湿时,手与脚之间的电阻R'=8.8 kΩ=8800 Ω,I'===0.025 A。
(3)由(2)可知发生触电事故时,通过人体的电流(0.025 A)远小于熔丝的额定电流(10 A),即人已触电,但熔丝未熔断,所以熔丝不会“救”人命。
17. D
