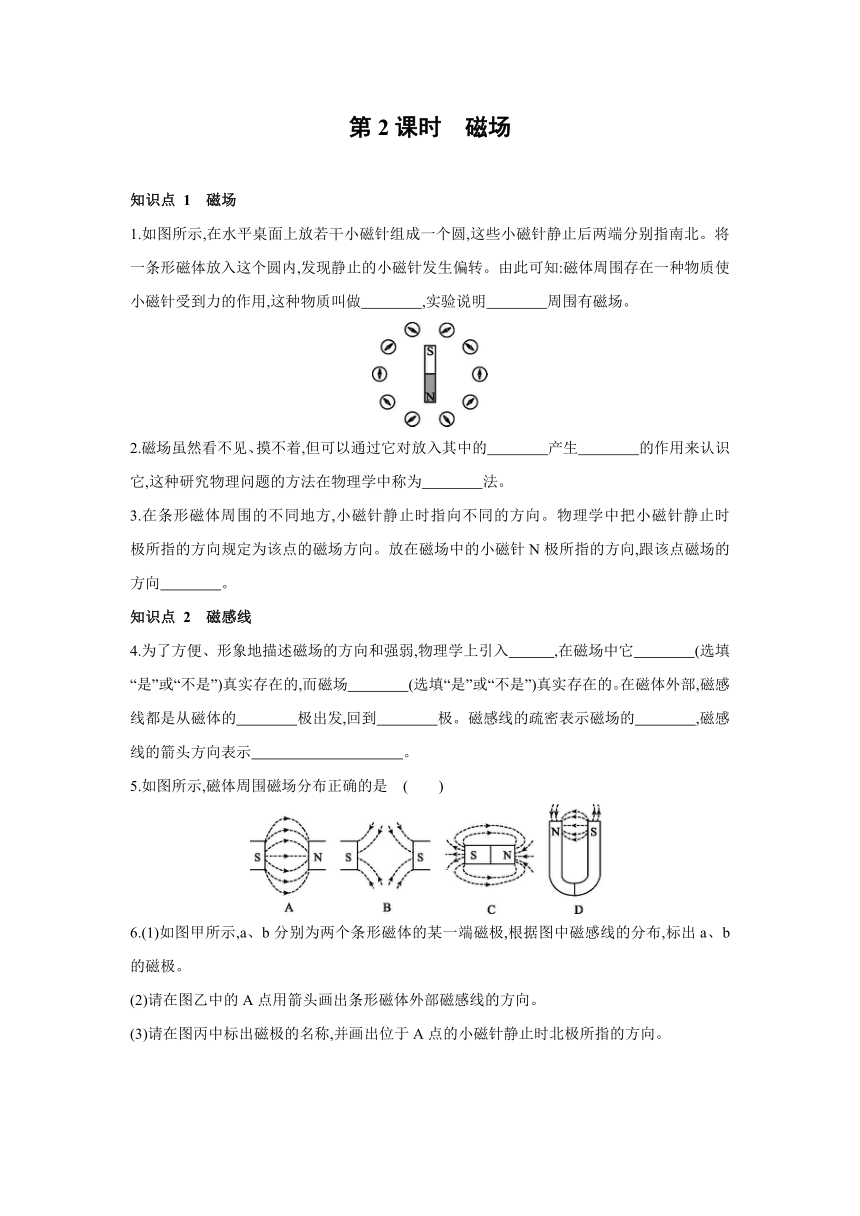

第2课时　磁场
知识点 1　磁场
1.如图所示,在水平桌面上放若干小磁针组成一个圆,这些小磁针静止后两端分别指南北。将一条形磁体放入这个圆内,发现静止的小磁针发生偏转。由此可知:磁体周围存在一种物质使小磁针受到力的作用,这种物质叫做　　　　,实验说明　　　　周围有磁场。
2.磁场虽然看不见、摸不着,但可以通过它对放入其中的　　　　产生　　　　的作用来认识它,这种研究物理问题的方法在物理学中称为　　　　法。
3.在条形磁体周围的不同地方,小磁针静止时指向不同的方向。物理学中把小磁针静止时　　　　极所指的方向规定为该点的磁场方向。放在磁场中的小磁针N极所指的方向,跟该点磁场的方向　　　　。
知识点 2　磁感线
4.为了方便、形象地描述磁场的方向和强弱,物理学上引入　　　,在磁场中它　　　　(选填“是”或“不是”)真实存在的,而磁场　　　　(选填“是”或“不是”)真实存在的。在磁体外部,磁感线都是从磁体的　　　　极出发,回到　　　　极。磁感线的疏密表示磁场的　　　　,磁感线的箭头方向表示　　　　　　　　　　。
5.如图所示,磁体周围磁场分布正确的是 (　　)

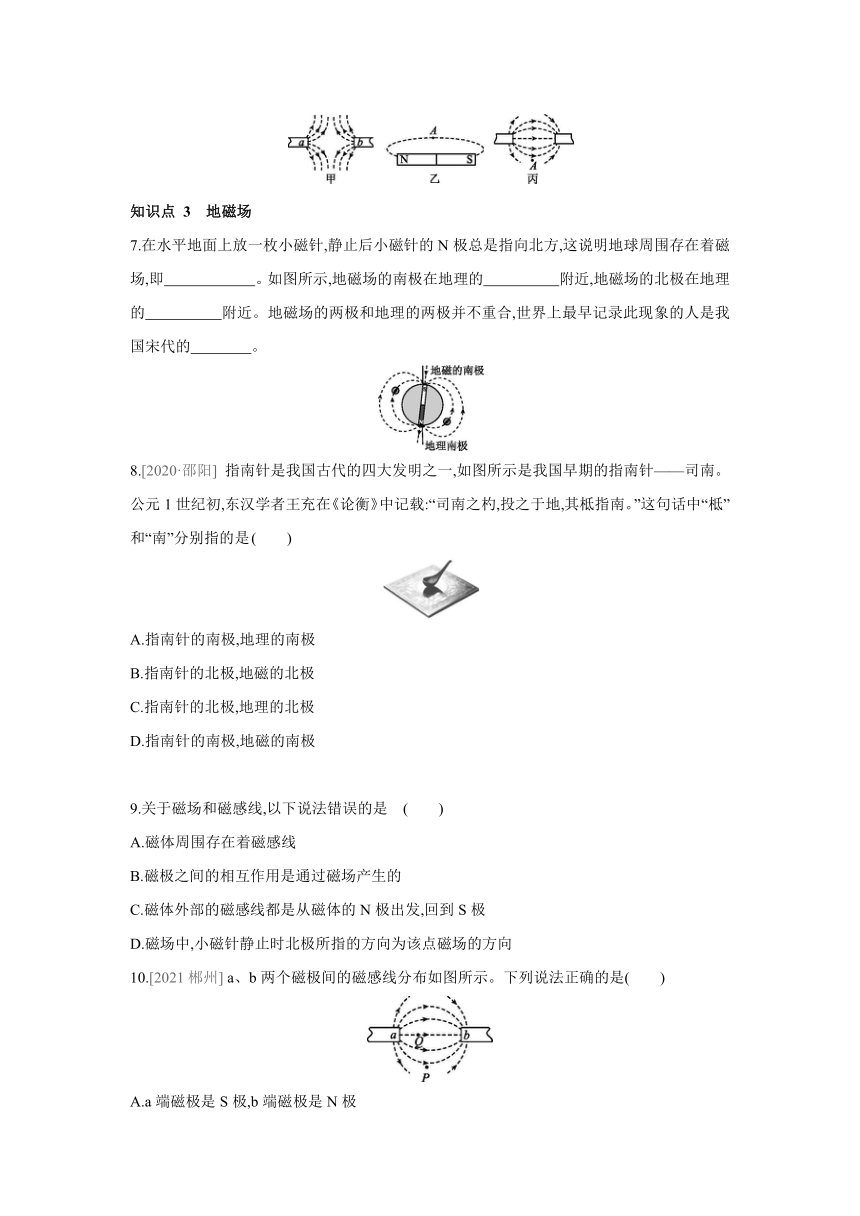

6.(1)如图甲所示,a、b分别为两个条形磁体的某一端磁极,根据图中磁感线的分布,标出a、b的磁极。
(2)请在图乙中的A点用箭头画出条形磁体外部磁感线的方向。
(3)请在图丙中标出磁极的名称,并画出位于A点的小磁针静止时北极所指的方向。
知识点 3　地磁场
7.在水平地面上放一枚小磁针,静止后小磁针的N极总是指向北方,这说明地球周围存在着磁场,即　　　　　　。如图所示,地磁场的南极在地理的　　　　　附近,地磁场的北极在地理的　　　　　附近。地磁场的两极和地理的两极并不重合,世界上最早记录此现象的人是我国宋代的　　　　。
8.[2020·邵阳] 指南针是我国古代的四大发明之一,如图所示是我国早期的指南针——司南。公元1世纪初,东汉学者王充在《论衡》中记载:“司南之杓,投之于地,其柢指南。”这句话中“柢”和“南”分别指的是 (　　)
A.指南针的南极,地理的南极
B.指南针的北极,地磁的北极
C.指南针的北极,地理的北极
D.指南针的南极,地磁的南极
9.关于磁场和磁感线,以下说法错误的是 (　　)
A.磁体周围存在着磁感线
B.磁极之间的相互作用是通过磁场产生的
C.磁体外部的磁感线都是从磁体的N极出发,回到S极
D.磁场中,小磁针静止时北极所指的方向为该点磁场的方向
10.[2021郴州] a、b两个磁极间的磁感线分布如图所示。下列说法正确的是(　　)
A.a端磁极是S极,b端磁极是N极
B.P点没有磁场
C.磁感线是真实存在的
D.Q点的磁场方向水平向右
11.将自由转动的指南针放在地球表面的赤道上,其静止时的示意图如图所示,其中符合实际的是 (　　)
12.三个磁体相邻磁极间的磁感线分布如图所示,C端为　　　　极,A端为　　　　极。(均选填“N”或“S”)
13.如图所示是用来描述某一磁体周围磁场的部分磁感线,由磁感线的分布特点可知,B点的磁场比A点的磁场　　　　(选填“强”或“弱”);若在B点放置一个可自由转动的小磁针,则小磁针静止时,其S极指向　　　　(选填“P”或“Q”)处。
14.在一个圆纸盒里放一条形磁体(沿AC或BD方向),在圆纸盒外放一些小磁针,各小磁针静止时N极指向如图中箭头所示,则条形磁体是沿　　　　方向放置的,　　　　端为N极。
15.人体的血液中含有大量的铁元素,血液循环畅通,人就健康。而在我国,人们睡觉的床铺有顺南北方向摆放的传统,这不是迷信,是科学。这是因为当人在南北方向躺着时,人体的血管方向与地磁场的方向　　　　;含有铁元素的血液受到的地磁场的作用力的方向也是南北方向,两者方向　　　　,就会加快血液的流动,促进血液的循环,人就健康。
16.(1)如图甲所示,根据小磁针静止时的指向(小磁针涂黑端为N极),标出磁体的N、S极和A点的磁场方向(用箭头表示)。
(2)如图乙所示,地球是一个巨大的磁体,在它的周围空间中存在地磁场,它的磁场分布与条形磁体相似。请在图中大致画出地球外部空间地磁场的磁感线分布示意图,并在每条磁感线上标出方向(两端各画5条磁感线)。
考|题|展|示
17.[2021·山西] 如图所示的磁浮地球仪,在地球仪底端有一个磁体,在底座内部有一个金属线圈,线圈通电后,地球仪可悬浮在空中。下列说法正确的是(　　)
A.地球仪周围存在磁场,同时也存在磁感线
B.地球仪周围的磁场分布是均匀的
C.地球仪周围各点的磁场方向都相同
D.地球仪是利用同名磁极相互排斥的原理悬浮的
18.[2021·吉林] 如图所示,根据磁感线的方向,标出磁体a端的磁极名称和小磁针的S极。
答案
1.磁场　磁体　2.磁体　力　转换
3.N(或北)　一致
4.磁感线　不是　是　北(N)　南(S)　强弱
磁感线(磁场)的方向
5.B
6.如图所示
7.地磁场　北极　南极　沈括　8.A
9.A　[解析] 磁感线是为了描述磁场而引入的一种假想的曲线,它不是真实存在的,故A错误;磁极间的相互作用是通过磁场发生的,故B正确;磁体外部的磁感线是从它的北极出来,回到它的南极,故C正确;磁场中的小磁针静止时,北极所指的方向跟该点的磁场方向一致,故D正确。
10.D　11.C　12.S　S　13.强　P
14.BD　D　[解析] 在磁体外部,磁感线从磁体北极出来回到南极,而小磁针静止时北极所指的方向为磁场的方向,从而确定条形磁体是沿BD方向放置的,磁体B端为S极,D端为N极。
15.一致　相同
16.如图所示
17.D
18.如图所示
