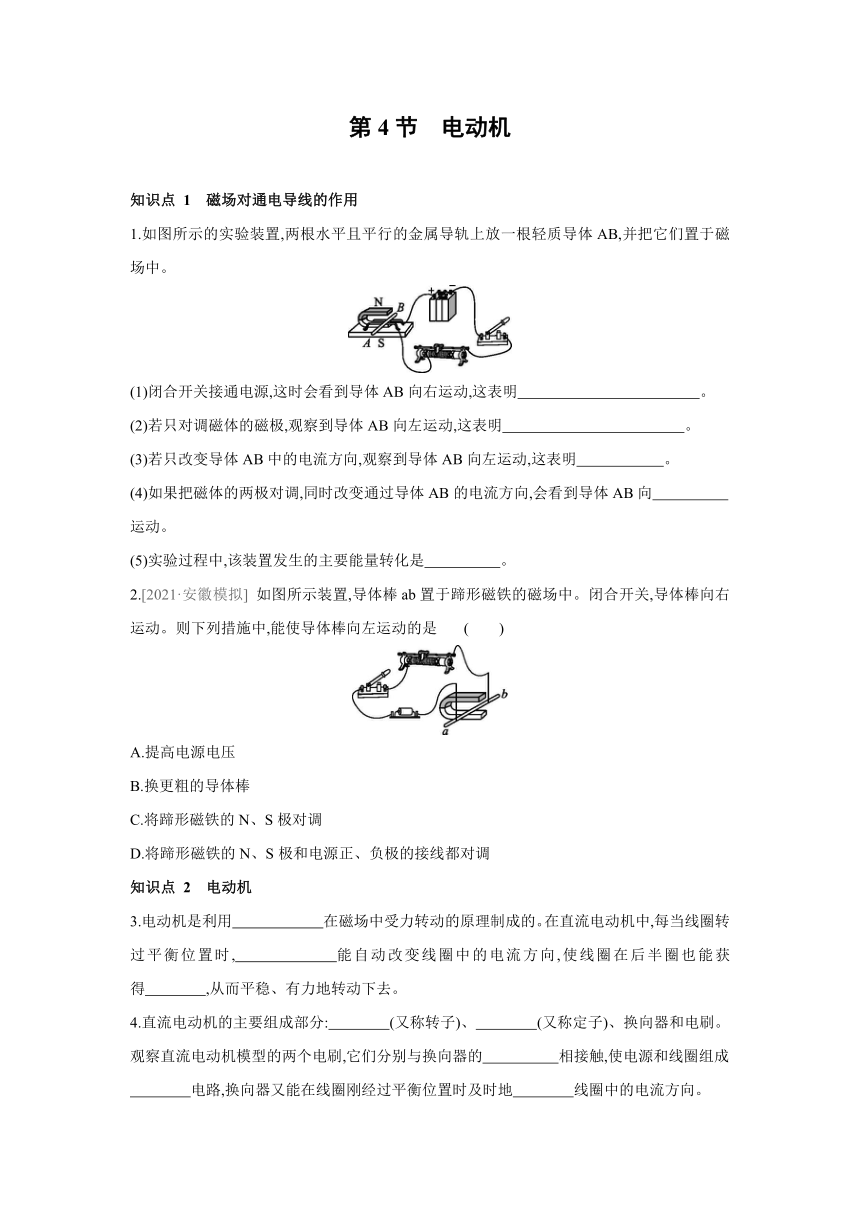

第4节　电动机
知识点 1　磁场对通电导线的作用
1.如图所示的实验装置,两根水平且平行的金属导轨上放一根轻质导体AB,并把它们置于磁场中。
(1)闭合开关接通电源,这时会看到导体AB向右运动,这表明　 。
(2)若只对调磁体的磁极,观察到导体AB向左运动,这表明　 。
(3)若只改变导体AB中的电流方向,观察到导体AB向左运动,这表明 　 。
(4)如果把磁体的两极对调,同时改变通过导体AB的电流方向,会看到导体AB向　　　　　
运动。
(5)实验过程中,该装置发生的主要能量转化是　　　　　。
2.[2021·安徽模拟] 如图所示装置,导体棒ab置于蹄形磁铁的磁场中。闭合开关,导体棒向右运动。则下列措施中,能使导体棒向左运动的是 (　　)
A.提高电源电压
B.换更粗的导体棒
C.将蹄形磁铁的N、S极对调
D.将蹄形磁铁的N、S极和电源正、负极的接线都对调
知识点 2　电动机
3.电动机是利用　　　　　　在磁场中受力转动的原理制成的。在直流电动机中,每当线圈转过平衡位置时,　　　　　　能自动改变线圈中的电流方向,使线圈在后半圈也能获得　　　　,从而平稳、有力地转动下去。
4.直流电动机的主要组成部分:　　　　(又称转子)、　　　　(又称定子)、换向器和电刷。观察直流电动机模型的两个电刷,它们分别与换向器的　　　　　相接触,使电源和线圈组成
　　　　电路,换向器又能在线圈刚经过平衡位置时及时地　　　　线圈中的电流方向。

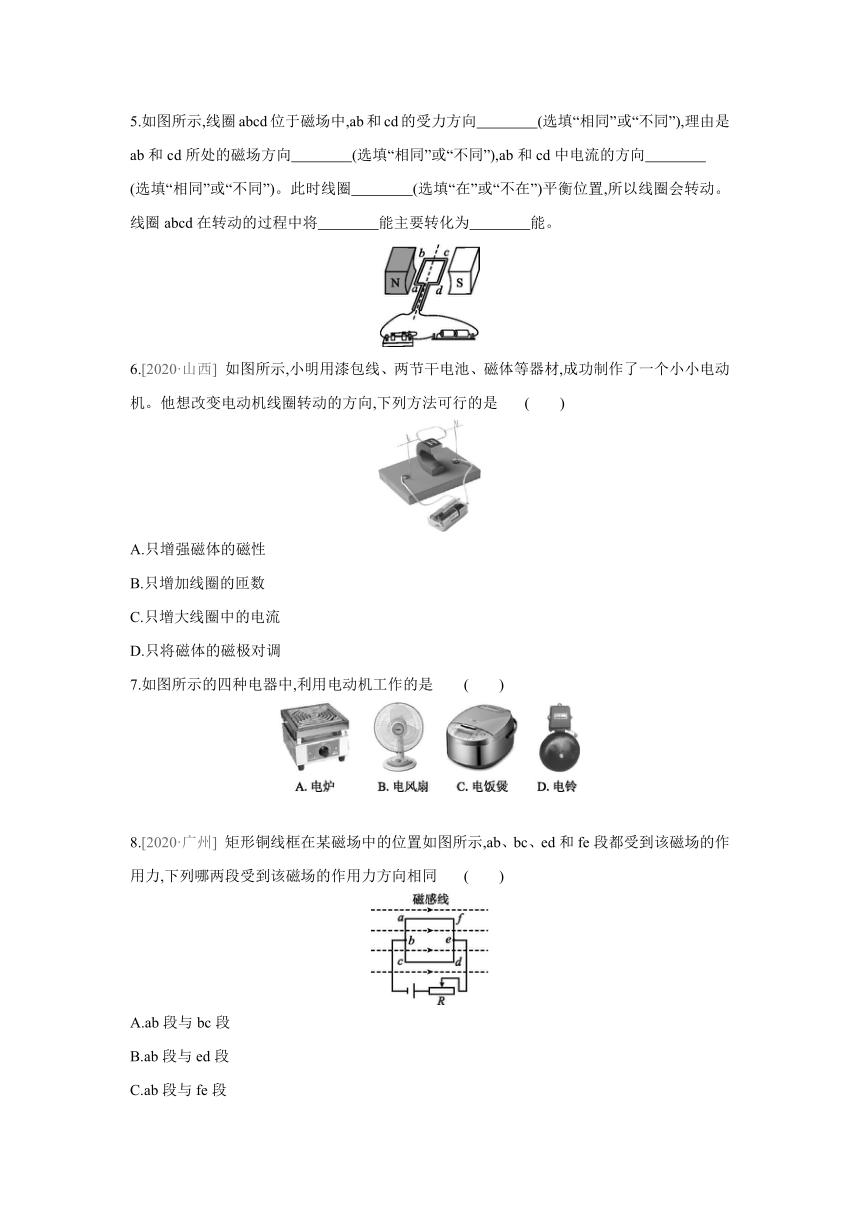

5.如图所示,线圈abcd位于磁场中,ab和cd的受力方向　　　　(选填“相同”或“不同”),理由是ab和cd所处的磁场方向　　　　(选填“相同”或“不同”),ab和cd中电流的方向　　　　
(选填“相同”或“不同”)。此时线圈　　　　(选填“在”或“不在”)平衡位置,所以线圈会转动。线圈abcd在转动的过程中将　　　　能主要转化为　　　　能。
6.[2020·山西] 如图所示,小明用漆包线、两节干电池、磁体等器材,成功制作了一个小小电动机。他想改变电动机线圈转动的方向,下列方法可行的是 (　　)
A.只增强磁体的磁性
B.只增加线圈的匝数
C.只增大线圈中的电流
D.只将磁体的磁极对调
7.如图所示的四种电器中,利用电动机工作的是 (　　)
8.[2020·广州] 矩形铜线框在某磁场中的位置如图所示,ab、bc、ed和fe段都受到该磁场的作用力,下列哪两段受到该磁场的作用力方向相同 (　　)
A.ab段与bc段
B.ab段与ed段
C.ab段与fe段
D.fe段与ed段

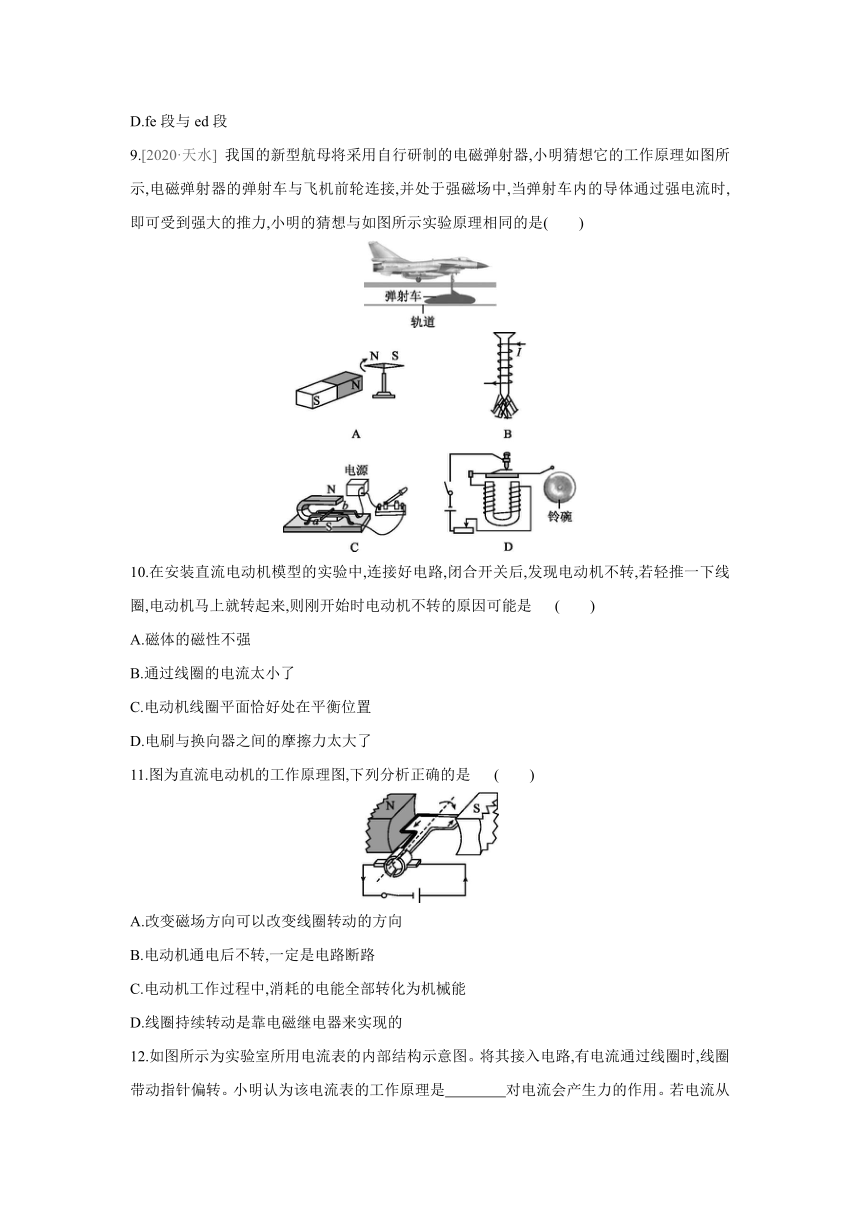

9.[2020·天水] 我国的新型航母将采用自行研制的电磁弹射器,小明猜想它的工作原理如图所示,电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通过强电流时,即可受到强大的推力,小明的猜想与如图所示实验原理相同的是(　　)
10.在安装直流电动机模型的实验中,连接好电路,闭合开关后,发现电动机不转,若轻推一下线圈,电动机马上就转起来,则刚开始时电动机不转的原因可能是 (　　)
A.磁体的磁性不强
B.通过线圈的电流太小了
C.电动机线圈平面恰好处在平衡位置
D.电刷与换向器之间的摩擦力太大了
11.图为直流电动机的工作原理图,下列分析正确的是 (　　)
A.改变磁场方向可以改变线圈转动的方向
B.电动机通电后不转,一定是电路断路
C.电动机工作过程中,消耗的电能全部转化为机械能
D.线圈持续转动是靠电磁继电器来实现的
12.如图所示为实验室所用电流表的内部结构示意图。将其接入电路,有电流通过线圈时,线圈带动指针偏转。小明认为该电流表的工作原理是　　　　对电流会产生力的作用。若电流从负接线柱流入,指针会反方向偏转(损坏电流表),可知通电导体受力的方向跟　　　　　　
有关。
13.扬声器是把电信号转换成声信号的一种装置。如图所示是扬声器的构造示意图,它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通有电流时,线圈受到　　　　的作用而运动;由于通过线圈的交变电流方向不断变化,线圈就不断地来回运动,带动纸盆　　　　发声。
14.利用如图甲所示的装置观察磁场对通电直导线的作用。
(1)应在M、N之间接入　　　　(选填“电流表”“电源”或“灯泡”),装置中的导体棒应选用轻质的　　　　(选填“铁棒”或“铝棒”)。
(2)在正确完成(1)的操作后,闭合开关,发现导体棒AB在磁场力作用下向左运动,若要使导体棒AB在磁场力作用下向右运动,你采取的方法是　　　　　　　　　　或　 。
(3)如图乙所示,磁体间磁感线方向都是从磁体N极水平指向S极,且线圈所处的空间磁场强弱是恒定不变的。通电后若cd段导线受磁场力的方向为竖直向下,则ab段导线所受磁场力的方向是　　　　　　　。
考|题|展|示
15.[2021·嘉兴] 电动机在现代生产、生活中有广泛的应用。
(1)如图所示是电动机的原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到　　　　　　,使线圈转动起来。
(2)某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中　　　　　　　来实现倒车。
答案
1.(1)通电导体在磁场中会受到力的作用
(2)通电导体在磁场中受力的方向与磁场方向有关
(3)通电导体在磁场中受力的方向与电流方向有关
(4)右　
(5)电能转化为机械能
2.C　3.通电线圈　换向器　动力
4.线圈　磁体　两个铜半环　闭合　改变
5.不同　相同　不同　不在　电　机械
6.D　7.B　8.B　9.C
10.C　[解析] 若是磁体的磁性不强,即线圈所受的磁场力小于摩擦力,即使我们轻推一下线圈,电动机也不会转动,故A选项错误;若是线圈中的电流太小,同样线圈所受的磁场力小于摩擦力,即使我们轻推一下线圈,电动机也不会转动,故B选项错误;电动机线圈平面恰好处在平衡位置时电动机的电源和线圈间形成
了开路,线圈中没有电流通过,磁场对线圈没有作用力,电动机不会转动,轻推一下线圈,使其越过平衡位置,电动机模型即可转动,故C选项正确;若是电刷与换向器之间的摩擦力太大,即磁场力不能克服摩擦力,即使我们轻推一下线圈,电动机也不会转动,故D选项错误。
11.A　[解析] 改变磁场方向或电流方向,都可以改变线圈的转动方向,A正确;电动机通电后不转的原因很多,不一定是电路断路,B错误;电动机工作过程中,消耗的电能大部分转化为机械能,还有一部分转化为内能,C错误;线圈持续转动是靠换向器实现的,D错误。
12.磁场　电流方向　13.磁场力　振动
14.(1)电源　铝棒
(2)改变电流的方向　改变磁场的方向
(3)竖直向上
15.(1)力的作用　(2)电流的方向
