人教版物理九年级全一册同步练习：第十九章　生活用电 单元测试（有答案）

第十九章
一、选择题(每题3分,共30分)

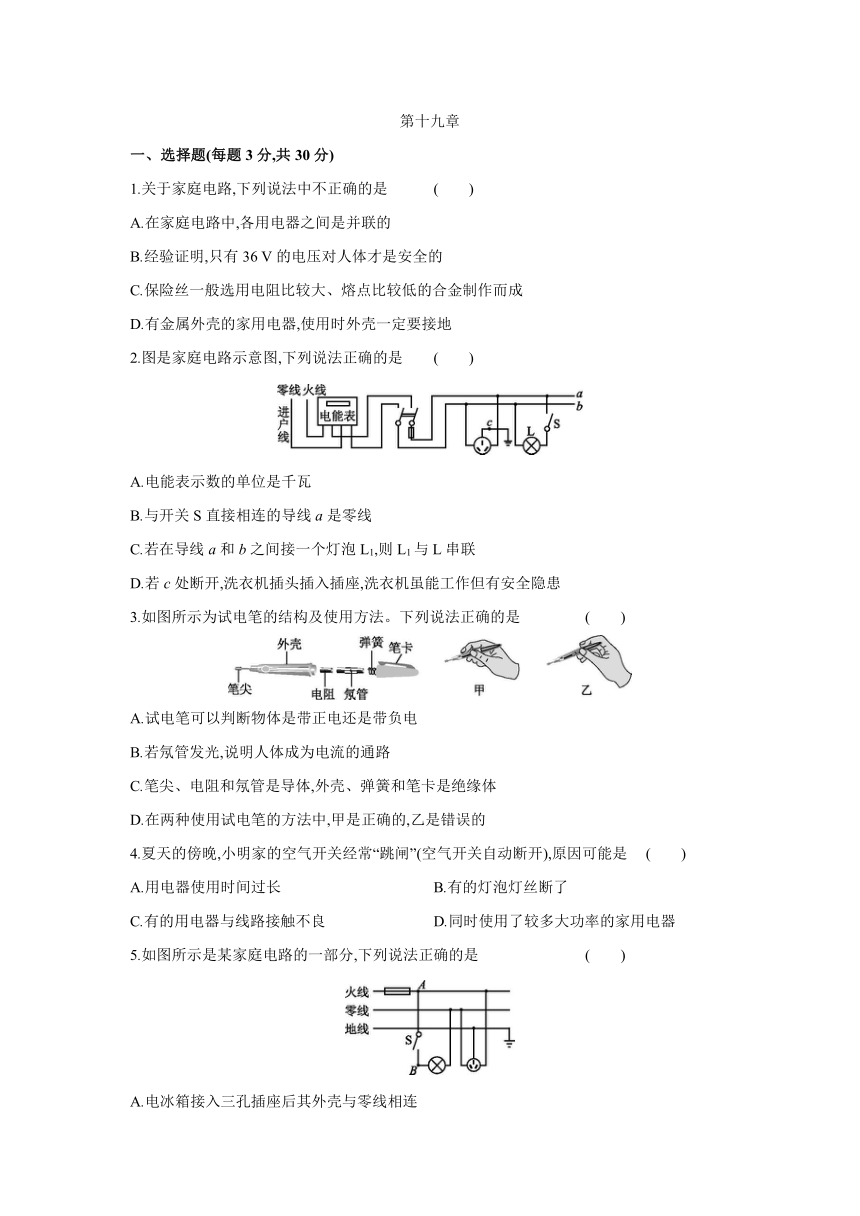

1.关于家庭电路,下列说法中不正确的是 (　　)
A.在家庭电路中,各用电器之间是并联的
B.经验证明,只有36 V的电压对人体才是安全的
C.保险丝一般选用电阻比较大、熔点比较低的合金制作而成
D.有金属外壳的家用电器,使用时外壳一定要接地
2.图是家庭电路示意图,下列说法正确的是 (　　)
A.电能表示数的单位是千瓦
B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L1,则L1与L串联
D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
3.如图所示为试电笔的结构及使用方法。下列说法正确的是 (　　)
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
4.夏天的傍晚,小明家的空气开关经常“跳闸”(空气开关自动断开),原因可能是 (　　)
A.用电器使用时间过长 B.有的灯泡灯丝断了
C.有的用电器与线路接触不良 D.同时使用了较多大功率的家用电器
5.如图所示是某家庭电路的一部分,下列说法正确的是 (　　)
A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时,用试电笔接触A点时氖管发光,接触B点时氖管不会发光
C.保险丝烧断后可用铜丝代替
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路

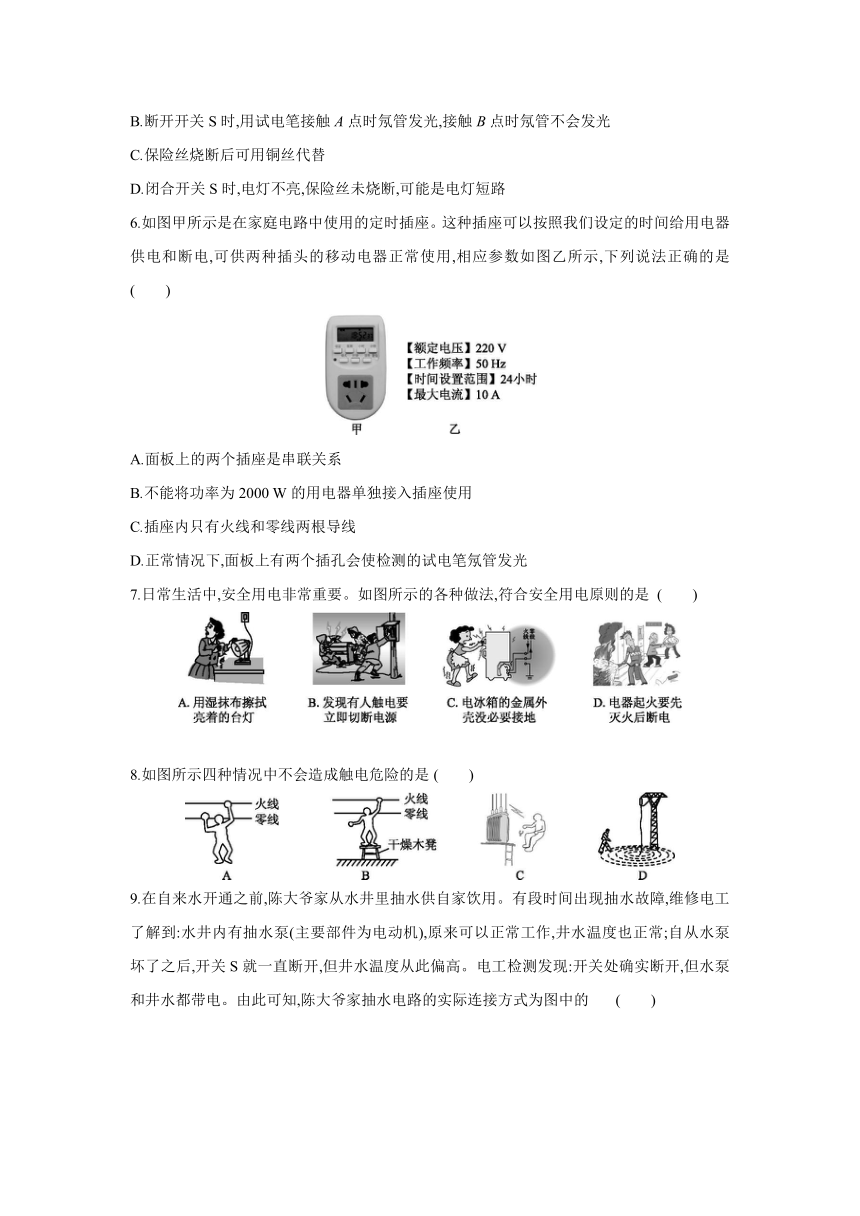

6.如图甲所示是在家庭电路中使用的定时插座。这种插座可以按照我们设定的时间给用电器供电和断电,可供两种插头的移动电器正常使用,相应参数如图乙所示,下列说法正确的是 (　　)
A.面板上的两个插座是串联关系
B.不能将功率为2000 W的用电器单独接入插座使用
C.插座内只有火线和零线两根导线
D.正常情况下,面板上有两个插孔会使检测的试电笔氖管发光
7.日常生活中,安全用电非常重要。如图所示的各种做法,符合安全用电原则的是 (　　)
8.如图所示四种情况中不会造成触电危险的是 (　　)

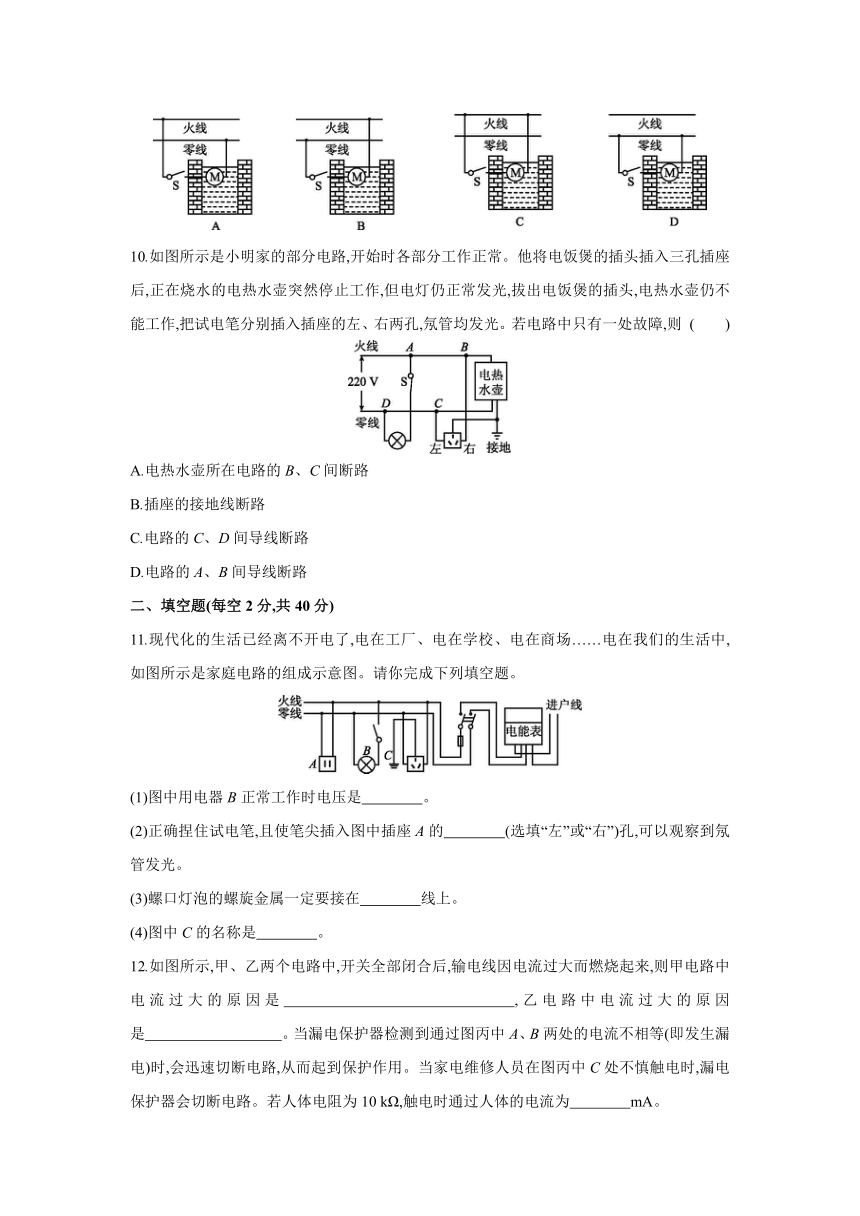

9.在自来水开通之前,陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障,维修电工了解到:水井内有抽水泵(主要部件为电动机),原来可以正常工作,井水温度也正常;自从水泵坏了之后,开关S就一直断开,但井水温度从此偏高。电工检测发现:开关处确实断开,但水泵和井水都带电。由此可知,陈大爷家抽水电路的实际连接方式为图中的 (　　)
10.如图所示是小明家的部分电路,开始时各部分工作正常。他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,把试电笔分别插入插座的左、右两孔,氖管均发光。若电路中只有一处故障,则 (　　)
A.电热水壶所在电路的B、C间断路
B.插座的接地线断路
C.电路的C、D间导线断路
D.电路的A、B间导线断路
二、填空题(每空2分,共40分)
11.现代化的生活已经离不开电了,电在工厂、电在学校、电在商场……电在我们的生活中,如图所示是家庭电路的组成示意图。请你完成下列填空题。
(1)图中用电器B正常工作时电压是　　　　。
(2)正确捏住试电笔,且使笔尖插入图中插座A的　　　　(选填“左”或“右”)孔,可以观察到氖管发光。
(3)螺口灯泡的螺旋金属一定要接在　　　　线上。
(4)图中C的名称是　　　　。
12.如图所示,甲、乙两个电路中,开关全部闭合后,输电线因电流过大而燃烧起来,则甲电路中电流过大的原因是　　　　　　　　　　　　,乙电路中电流过大的原因是　　　　　　　　　。当漏电保护器检测到通过图丙中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图丙中C处不慎触电时,漏电保护器会切断电路。若人体电阻为10 kΩ,触电时通过人体的电流为　　　　mA。

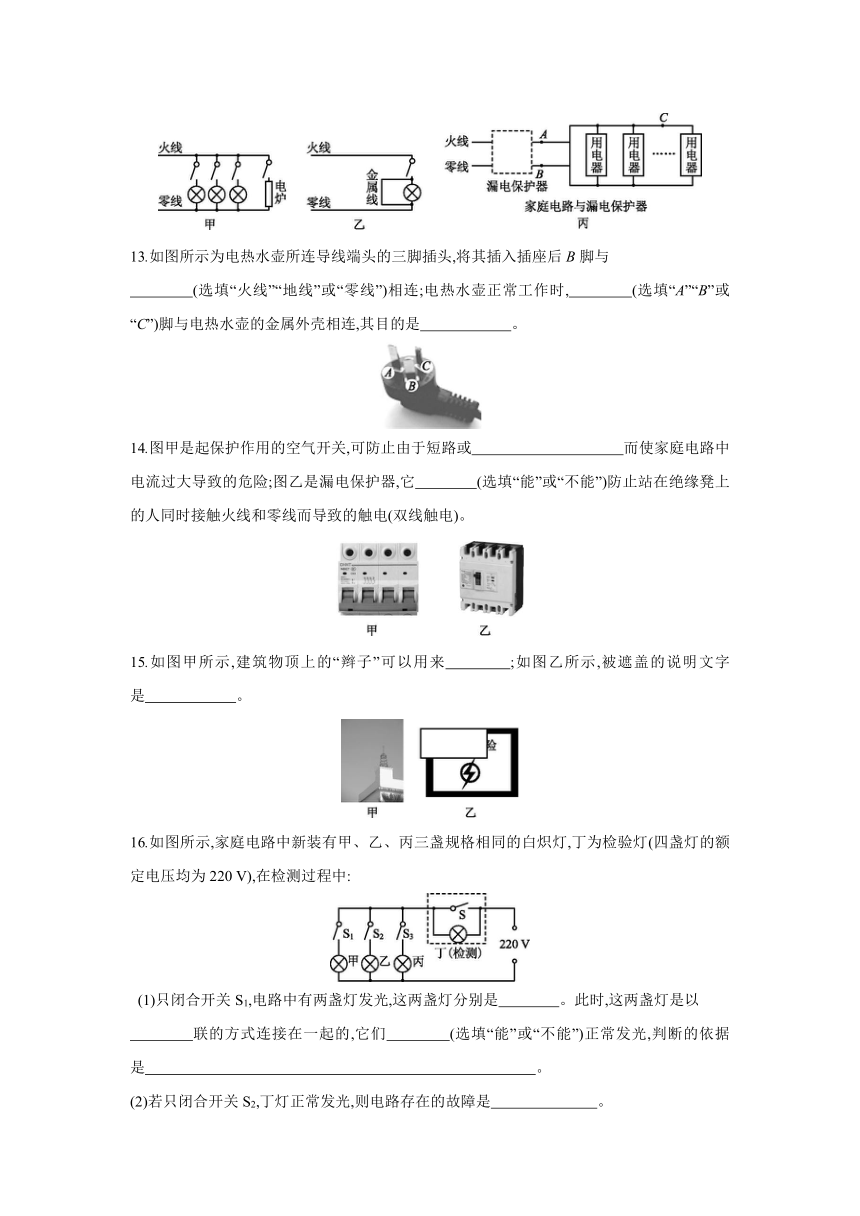

13.如图所示为电热水壶所连导线端头的三脚插头,将其插入插座后B脚与
　　　　(选填“火线”“地线”或“零线”)相连;电热水壶正常工作时,　　　　(选填“A”“B”或“C”)脚与电热水壶的金属外壳相连,其目的是　　　　　　。
14.图甲是起保护作用的空气开关,可防止由于短路或　　　　　　　　　　而使家庭电路中电流过大导致的危险;图乙是漏电保护器,它　　　　(选填“能”或“不能”)防止站在绝缘凳上的人同时接触火线和零线而导致的触电(双线触电)。
15.如图甲所示,建筑物顶上的“辫子”可以用来　　　　;如图乙所示,被遮盖的说明文字是　　　　　　。
16.如图所示,家庭电路中新装有甲、乙、丙三盏规格相同的白炽灯,丁为检验灯(四盏灯的额定电压均为220 V),在检测过程中:
(1)只闭合开关S1,电路中有两盏灯发光,这两盏灯分别是　　　　。此时,这两盏灯是以
　　　　联的方式连接在一起的,它们　　　　(选填“能”或“不能”)正常发光,判断的依据是　 　 。
(2)若只闭合开关S2,丁灯正常发光,则电路存在的故障是　　　　　　　。
(3)若电路正常,闭合四个开关,能正常发光的白炽灯是　　　　　　　　。
三、作图题(共9分)
17.(5分)小明同学学习了初中电学知识,他想试着在家里的车库中安装一个配有保险丝的三孔插座以及一盏照明灯。请你在图中用笔画线代替导线将插座、保险丝、照明灯以及开关连入电路。
18.(4分)随着生活水平的提高,人们对卫生间里空气质量的要求越来越高。为了保证空气流通,小刚家的卫生间安装了换气扇,且换气扇与电灯由同一个开关控制,闭合开关时,换气扇和电灯同时工作。请在图中按要求连接电路。
四、材料阅读题(9分)
19.阅读材料,回答问题。
插座
改革开放初期,大量各类外国电器产品涌入我国,市场需要一种可兼容多个国家标准插头的插座,万用孔插座在此背景下应运而生。
万用孔插座的三相插孔与两相插孔合在一起,有3个孔,如图甲所示,既能插三线插头又能插两线插头,既能插圆插头又能插扁插头。由于其方便易用,一孔多用,适合不同国家标准的插头,在市民家中使用较为广泛。
万用孔插座是老国标插座,此类插座因插孔较大,插座接片与电器插头接触面积过小、接触片过热,从而埋下火灾事故的隐患。这类插座的电源线一端往往是两线插头,没有接地线。
在2010年6月1日,国家质检总局和国家标准化管理委员会联合发布了“插座新国标”,明确禁止生产万用孔插座,并且制定了更高要求的标准升级。与万用孔插座相比,新国标标准下的插座产品,要求是两相插孔和三相插孔分开组合形式的插座(俗称新五孔插座),如图乙所示,其电源线端是三线插头,能够同时满足火线、零线、地线三条线路,用起来会比较安全放心。同时插头与插座的接触面积更大,接触更紧密,能有效防止发热,同时防触电性能更好,安全性能得到了很大提升。
公安部曾经发布数据,我国近年来累计发生的火灾事故中,由于电源插座、开关短路等原因引发的火灾,位居各类火灾之首,插座引起的电气火灾在家庭火灾中约占。为了安全,请大家一定要使用合格的插座。
(1)家庭电路中,各用电器之间是　　　　(选填“串联”或“并联”)的。
(2)新国标插座与万用孔插座的区别:　　　　　　　　　　　　　　　　　。(写出两条)
(3)洗手间墙上的固定插座有水溅入时会形成短路,请你想一种办法防止:　 。
五、计算题(12分)
20.严寒的冬天即将来临,明明家新购置了一台1 kW的空调。已知他家原有电器的总功率是5600 W,电能表上标有“220 V　10(40) A”的字样。请你通过计算说明:
(1)这台空调正常工作时,通过它的电流是多少。
(2)从电能表使用的角度考虑,明明家的电路是否允许安装这样一台空调。
答案
1.B　[解析] 在家庭电路中,各用电器工作时互不影响,所以它们是并联连接的,故A正确;经验证明,一般情况下,只有不高于36 V的电压对人体才是安全的,故B错误;在使用试电笔时,保险丝一般选用电阻比较大、熔点比较低的合金制作而成,故C正确;为防止因用电器外壳漏电而发生触电事故,家用电器的金属外壳一定要接地,故D正确。
2.D　[解析] 电能表示数的单位是千瓦时,千瓦是功率的单位,A错误;与开关直接相连的是火线,B错误;灯泡L1和L应并联,C错误;若c处断开,洗衣机无接地保护,有安全隐患,D正确。
3.B　4.D　5.B
6.D　[解析] 照明电路中,面板上的两个插座是并联的,各个插座上的用电器能够独立工作,故A错误;由相应参数可知,该插座可以连接的用电器的最大功率P=UI=220 V×10 A=2200 W>2000 W,故可以将功率为2000 W的用电器单独接入插座使用,故B错误;根据图示可知,该插座中有一个三孔插座,因此相连的线有火线、零线和地线,故C错误;由图示可以看出,该插座中有一个三孔插座和一个两孔插座,因此一共有两个插孔与火线相连,即两个插孔能使试电笔的氖管发光,故D正确。
7.B　8.B　9.B　10.C
11.(1)220 V　(2)右
(3)零　(4)地线
12.用电器总功率过大　电路发生短路　22
13.火线　A　防止触电
[解析] 三孔插座的接法是“左零右火上接地”,三脚插头插入插座后B脚与火线相连;三脚插头的A脚与用电器外壳相连,当三脚插头插入三孔插座时,三脚插头的A脚与三孔插座的接地孔相连,即使金属外壳与大地相连通,这样金属外壳万一带电,电流会通过地线导入大地,防止触电事故的发生。
14.用电器总功率过大　不能　[解析] 家庭电路中空气开关的作用是保护电路,当电路中发生短路或用电器总功率过大时空气开关会自动切断电路。当站在绝缘凳上的人两手分别接触到火线和零线时(双线触电),流过火线与零线的电流仍相等,漏电保护器不会作出反应而切断电路。
15.避雷　高压危险
16.(1)甲、丁　串　不能　两灯的额定电压均为220 V,根据串联分压,它们各自两端的电压均低于额定电压
(2)乙灯短路　
(3)甲、乙、丙
[解析] (1)只闭合开关S1,甲与丁串联在电路中,因此,电路中有两盏灯发光,这两盏灯分别是甲、丁。由于甲、丁这两盏灯是以串联的方式连接在一起的,而两灯的额定电压均为220 V,根据串联分压,它们各自两端的电压均低于额定电压,所以它们不能正常发光。
(2)若只闭合开关S2,乙与丁串联,而此时丁灯正常发光,说明电路存在的故障是乙灯短路。
(3)若电路正常,闭合四个开关,检验灯短路,甲、乙、丙三只灯泡都能正常发光。
17.如图所示
18.如图所示
19.(1)并联
(2)新国标插座是两相插孔和三相插孔分开组合形式,电源线端是三线插头,能够同时满足火线、零线、地线三条线路
(3)给插座加盖
20.(1)家庭电路的电压是220 V,这台空调正常工作时,通过它的电流:I1==≈4.5 A。
(2)增加这台空调后,明明家的用电器总功率为P=6600 W,
总电流为I===30 A<40 A,所以从电能表使用的角度考虑,明明家的电路可以安装这样一台空调。
