2022秋人教物理九全第15章：电流和电路单元习题 含答案

2022秋人教物理九全第15章：电流和电路习题含有答案
人教第15章 电流和电路
一、选择题。
1、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
2、下列电路图正确的是（ ）
3、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．

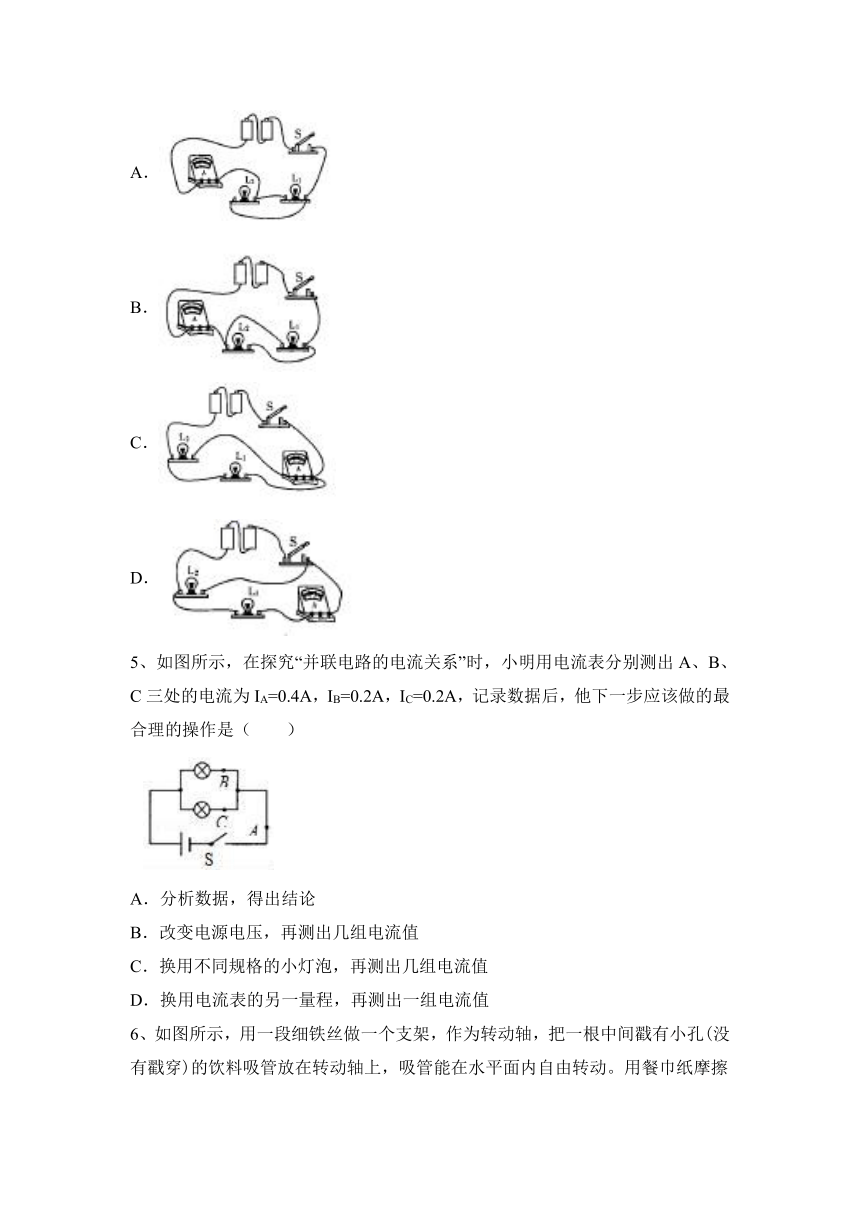

4、下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
5、如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A，记录数据后，他下一步应该做的最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值

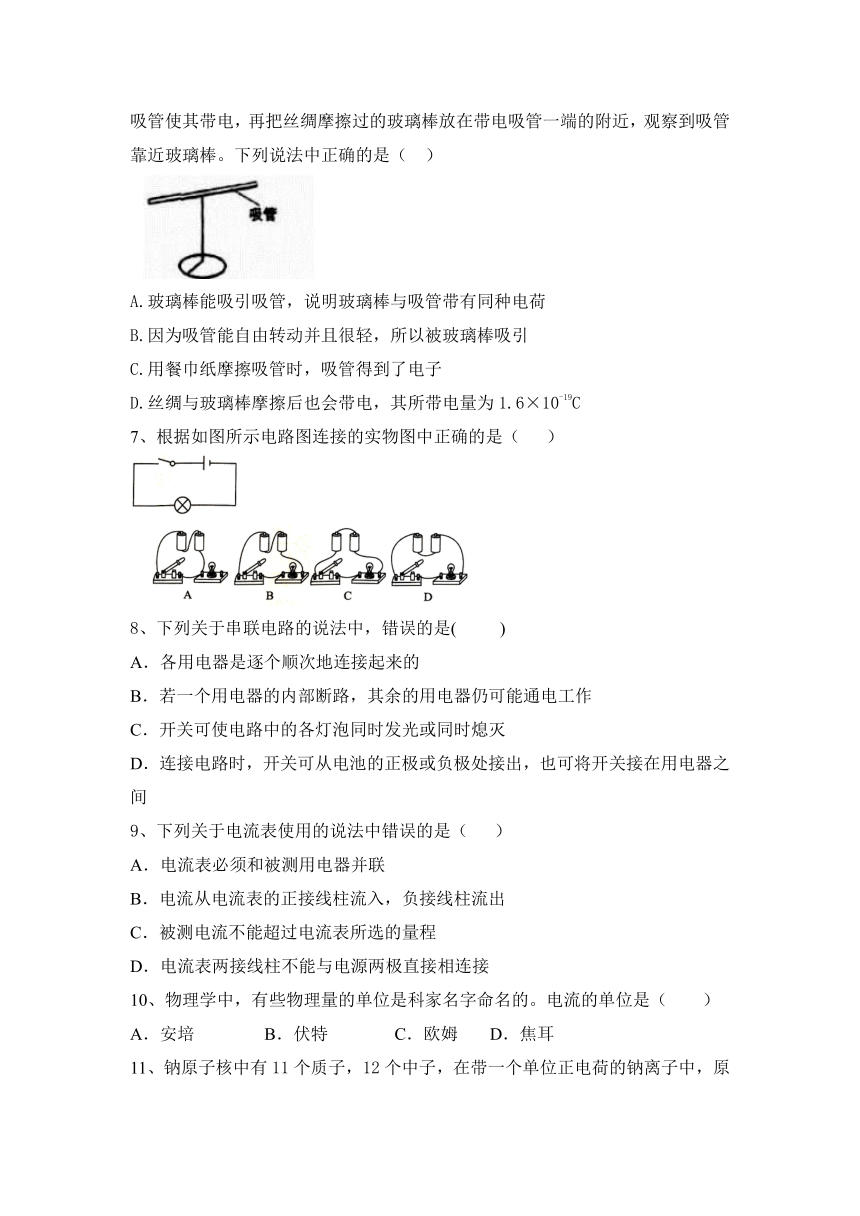

6、如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察到吸管靠近玻璃棒。下列说法中正确的是（ ）

A.玻璃棒能吸引吸管，说明玻璃棒与吸管带有同种电荷
B.因为吸管能自由转动并且很轻，所以被玻璃棒吸引
C.用餐巾纸摩擦吸管时，吸管得到了电子
D.丝绸与玻璃棒摩擦后也会带电，其所带电量为1.6×10-19C
7、根据如图所示电路图连接的实物图中正确的是（ ）
8、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
9、下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
10、物理学中，有些物理量的单位是科家名字命名的。电流的单位是（　　）
A．安培 B．伏特 C．欧姆 D．焦耳
11、钠原子核中有11个质子，12个中子，在带一个单位正电荷的钠离子中，原子核外的电子共有( )
A. 10个 B. 11个 C. 12个 D. 1个

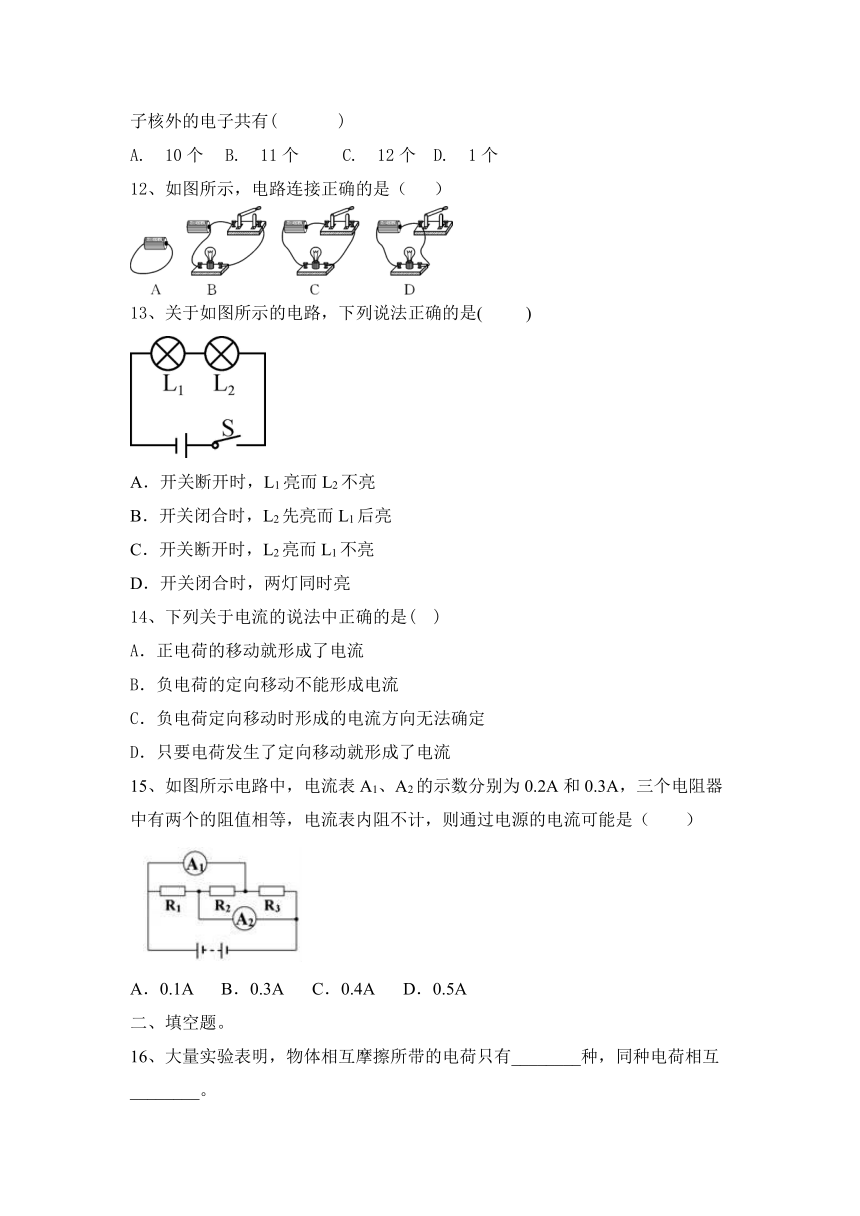

12、如图所示，电路连接正确的是（ ）
13、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮
B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮
D．开关闭合时，两灯同时亮
14、下列关于电流的说法中正确的是( )
A．正电荷的移动就形成了电流
B．负电荷的定向移动不能形成电流
C．负电荷定向移动时形成的电流方向无法确定
D．只要电荷发生了定向移动就形成了电流
15、如图所示电路中，电流表A1、A2的示数分别为0.2A和0.3A，三个电阻器中有两个的阻值相等，电流表内阻不计，则通过电源的电流可能是（　　）
A．0.1A B．0.3A C．0.4A D．0.5A
二、填空题。
16、大量实验表明，物体相互摩擦所带的电荷只有________种，同种电荷相互________。

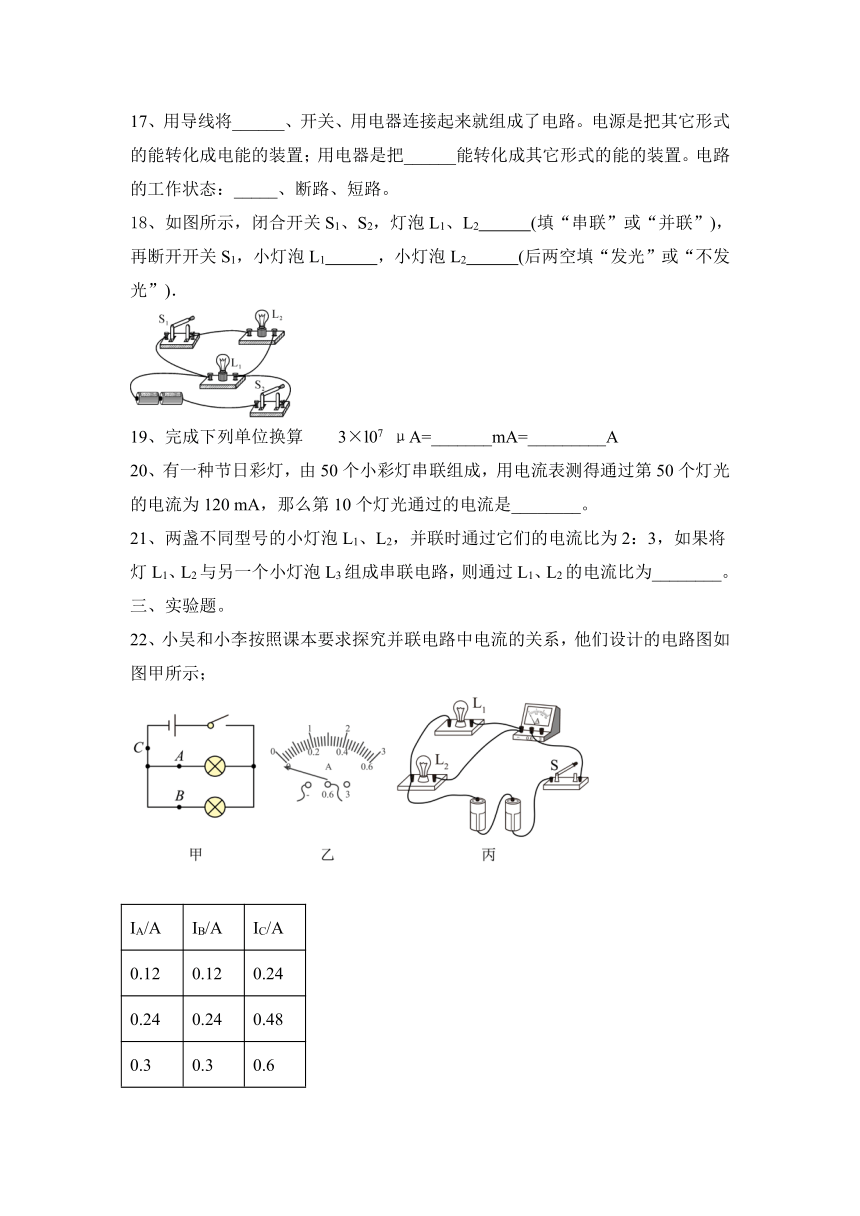

17、用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
18、如图所示，闭合开关S1、S2，灯泡L1、L2 (填“串联”或“并联”)，再断开开关S1，小灯泡L1 ，小灯泡L2 (后两空填“发光”或“不发光”)．
19、完成下列单位换算 3×l07 μA=_______mA=_________A
20、有一种节日彩灯，由50个小彩灯串联组成，用电流表测得通过第50个灯光的电流为120 mA，那么第10个灯光通过的电流是________。
21、两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________。
三、实验题。
22、小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的分析，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在分析数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
四、计算类综合题。
23、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022秋人教物理九全第15章：电流和电路习题含有答案
人教第15章 电流和电路
一、选择题。
1、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
【答案】D
2、下列电路图正确的是（ ）
【答案】D
3、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．
【答案】D
4、下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
【答案】D
5、如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A，记录数据后，他下一步应该做的最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C。
6、如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察到吸管靠近玻璃棒。下列说法中正确的是（ ）

A.玻璃棒能吸引吸管，说明玻璃棒与吸管带有同种电荷
B.因为吸管能自由转动并且很轻，所以被玻璃棒吸引
C.用餐巾纸摩擦吸管时，吸管得到了电子
D.丝绸与玻璃棒摩擦后也会带电，其所带电量为1.6×10-19C
【答案】C
7、根据如图所示电路图连接的实物图中正确的是（ ）
【答案】B
8、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
【答案】B
9、下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
【答案】A
10、物理学中，有些物理量的单位是科家名字命名的。电流的单位是（　　）
A．安培 B．伏特 C．欧姆 D．焦耳
【答案】A。
11、钠原子核中有11个质子，12个中子，在带一个单位正电荷的钠离子中，原子核外的电子共有( )
A. 10个 B. 11个 C. 12个 D. 1个
【答案】A
12、如图所示，电路连接正确的是（ ）
【答案】C
13、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮
B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮
D．开关闭合时，两灯同时亮
【答案】D
14、下列关于电流的说法中正确的是( )
A．正电荷的移动就形成了电流
B．负电荷的定向移动不能形成电流
C．负电荷定向移动时形成的电流方向无法确定
D．只要电荷发生了定向移动就形成了电流
【答案】D
15、如图所示电路中，电流表A1、A2的示数分别为0.2A和0.3A，三个电阻器中有两个的阻值相等，电流表内阻不计，则通过电源的电流可能是（　　）
A．0.1A B．0.3A C．0.4A D．0.5A
【答案】C。
二、填空题。
16、大量实验表明，物体相互摩擦所带的电荷只有________种，同种电荷相互________。
【答案】两；排斥
17、用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
【答案】电源 电 通路
18、如图所示，闭合开关S1、S2，灯泡L1、L2 (填“串联”或“并联”)，再断开开关S1，小灯泡L1 ，小灯泡L2 (后两空填“发光”或“不发光”)．
【答案】并联 发光 不发光
19、完成下列单位换算 3×l07 μA=_______mA=_________A
【答案】3×l04；30
20、有一种节日彩灯，由50个小彩灯串联组成，用电流表测得通过第50个灯光的电流为120 mA，那么第10个灯光通过的电流是________。
【答案】120 mA
21、两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________。
【答案】1:1
三、实验题。
22、小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的分析，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在分析数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
【答案】电流表没有调零 灯L1断路 选用灯泡的规格相同
四、计算类综合题。
23、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案及解析】 (1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
