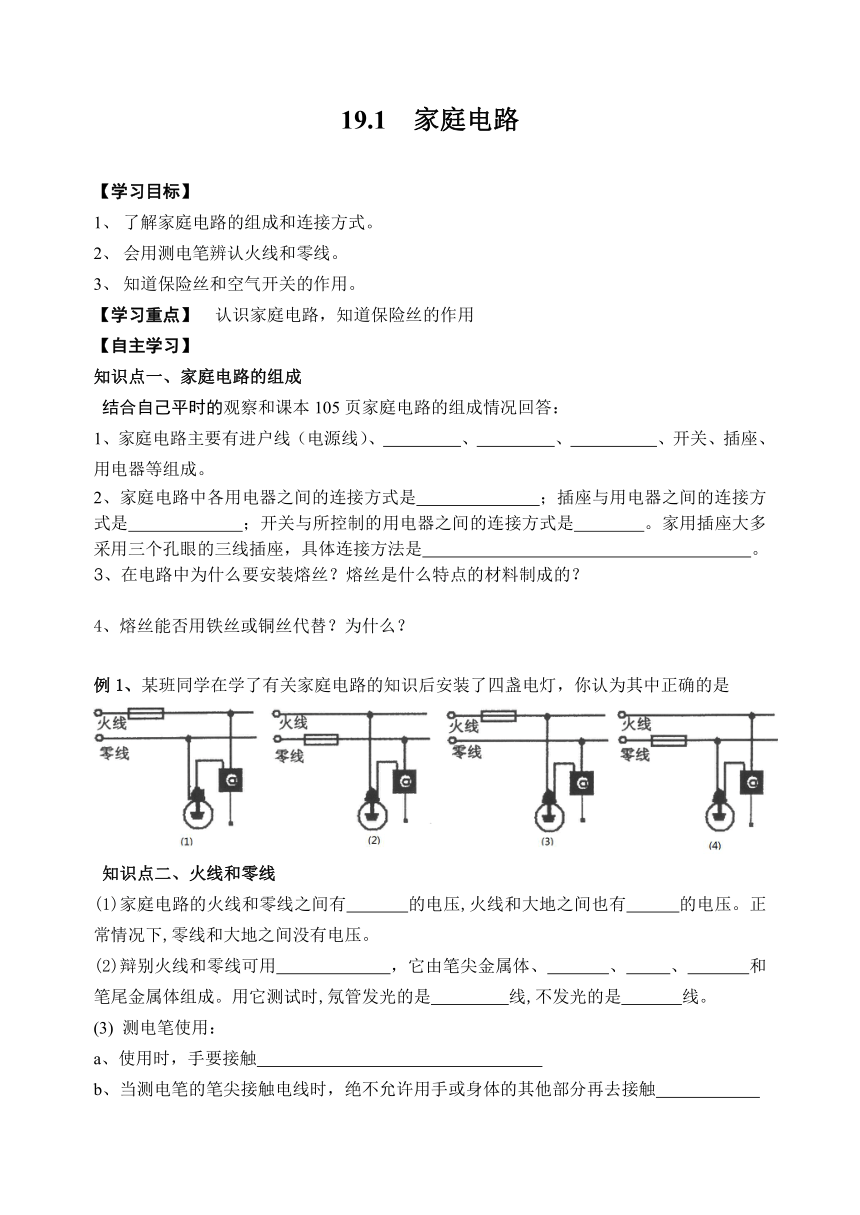

19.1 家庭电路
【学习目标】
了解家庭电路的组成和连接方式。
会用测电笔辨认火线和零线。
知道保险丝和空气开关的作用。
【学习重点】 认识家庭电路，知道保险丝的作用
【自主学习】
知识点一、家庭电路的组成
结合自己平时的观察和课本105页家庭电路的组成情况回答：
1、家庭电路主要有进户线（电源线）、 、 、 、开关、插座、
用电器等组成。
2、家庭电路中各用电器之间的连接方式是 ；插座与用电器之间的连接方式是 ；开关与所控制的用电器之间的连接方式是 。家用插座大多采用三个孔眼的三线插座，具体连接方法是 。
3、在电路中为什么要安装熔丝？熔丝是什么特点的材料制成的？
4、熔丝能否用铁丝或铜丝代替？为什么？
例1、某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
知识点二、火线和零线
(1)家庭电路的火线和零线之间有 的电压,火线和大地之间也有 的电压。正常情况下,零线和大地之间没有电压。
(2)辩别火线和零线可用 ，它由笔尖金属体、 、 、 和笔尾金属体组成。用它测试时,氖管发光的是 线,不发光的是 线。
(3) 测电笔使用：
a、使用时，手要接触
b、当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触

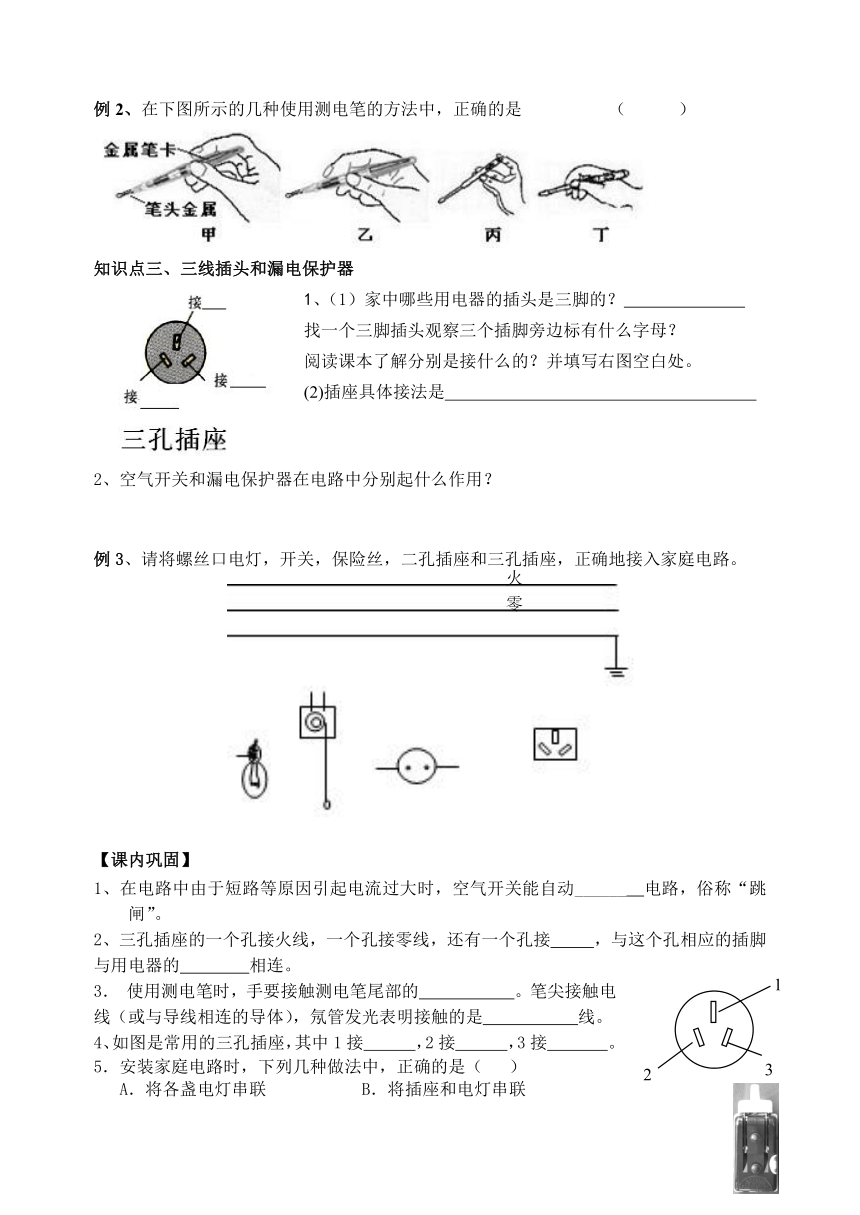

例2、在下图所示的几种使用测电笔的方法中，正确的是 （ ）
知识点三、三线插头和漏电保护器
1、（1）家中哪些用电器的插头是三脚的？
找一个三脚插头观察三个插脚旁边标有什么字母？
阅读课本了解分别是接什么的？并填写右图空白处。
(2)插座具体接法是
2、空气开关和漏电保护器在电路中分别起什么作用？
(
火
)例3、请将螺丝口电灯，开关，保险丝，二孔插座和三孔插座，正确地接入家庭电路。
(
零
)
【课内巩固】
1、在电路中由于短路等原因引起电流过大时，空气开关能自动______ 电路，俗称“跳闸”。
(
1
2
3
)2、三孔插座的一个孔接火线，一个孔接零线，还有一个孔接 ，与这个孔相应的插脚与用电器的 相连。
3． 使用测电笔时，手要接触测电笔尾部的 。笔尖接触电线（或与导线相连的导体），氖管发光表明接触的是 线。
4、如图是常用的三孔插座，其中1接 ，2接 ，3接 。
5．安装家庭电路时，下列几种做法中，正确的是（ ）
A．将各盏电灯串联 B．将插座和电灯串联
C．将保险丝装在总开关的前面 D．零线直接进灯座，火线经过开关再进灯座
使用闸刀开关，闸刀开关应立装，安装闸刀开关的原则：务必使电源线连在静触头上，而静触头一定要在上边，切不可倒装。现在家庭电路里不安装总开关，而是在该处安装 开关，作用是相同的。
7、家庭电路的室内电路组成顺序是 ( )
A．电能表、总开关、用电器、保险盒 B．总开关、电能表、保险盒、用电器
C．电能表、总开关、保险盒、用电器 D．电能表、保险盒、总开关、用电器
8、某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是（ ）
A．串联 C．电视与台灯串联后再与灯泡并联
B．并联 D．灯泡与台灯串联后再与电视并联
【课后提高】
1、小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是：（　　）
A．电灯L B．开关S
C．插座1 D．插座2
2、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（　　　）
A．电灯灯丝断了 B．cd间某处断路
C．ab之间某处断路 D．开关处短路
BC—65B电冰箱
额定电压 220V
额定功率 110W
工作频率 50Hz
总容量 60L
3、某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是 联连接的。当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为
mA。
4、一小型号电冰箱的铭牌如右表所示，根据铭牌内容回答下列问题：电冰箱正常工作时电压是_______V，电冰箱正常工作时的电流是______A，若电冰箱每天正常工作6h，一个月（按30天计）耗电_______kwh，电冰箱与其它用电器如电灯是_______联连接的；电冰箱、电灯、电视机中使用三孔插座的是______。
5、根据表中所提供的数据，可以确定适宜制作保险丝的是（ ）
A．铅
B．铜
C．铁
D．钨
6、小明家的电视机、电灯、电风扇、电饭锅四个用电器都正常工作，如果用餐时，关闭了电视机，断开了电饭锅，那么此时家庭电路的 ( )
A.总电压变小，总电阻变大 B.总电压变大，总电阻变大
C.总功率变小，总电流变小 D.总功率变小，总电流变大
7、在家庭电路中，电线相互连接处，因为接触不良，容易造成______变大，根据焦耳定律可知，在通电时间和______相同时，该处比别处更容易发热，加速导线老化，甚至引起火灾。
8、某用户有40W日光灯4盏，电视和音响设备功率为140W，一台冰箱的功率为120W，另有800W的电饭锅一只，问：
(1)该户使用“220V 5A”的电能表是否合适，为什么？
(2)若这些用电器都平均每天少用半小时，则一个月(30天)可以节约多少度电？
9、某家庭电路如图所示，下面说法中错误的是 （ ）
A．灯泡和开关是串联的 B．电视机和台灯是并联的
C．单个小彩灯之间是并联的 D．灯泡和电视机是并联的
10、请用笔画线代替导线，将下左图中的电灯、开关和插座接入家庭电路中。
(
d
e
c
火线
地线
零线
三孔插座
a
b
灯泡
拉线
开关
)
