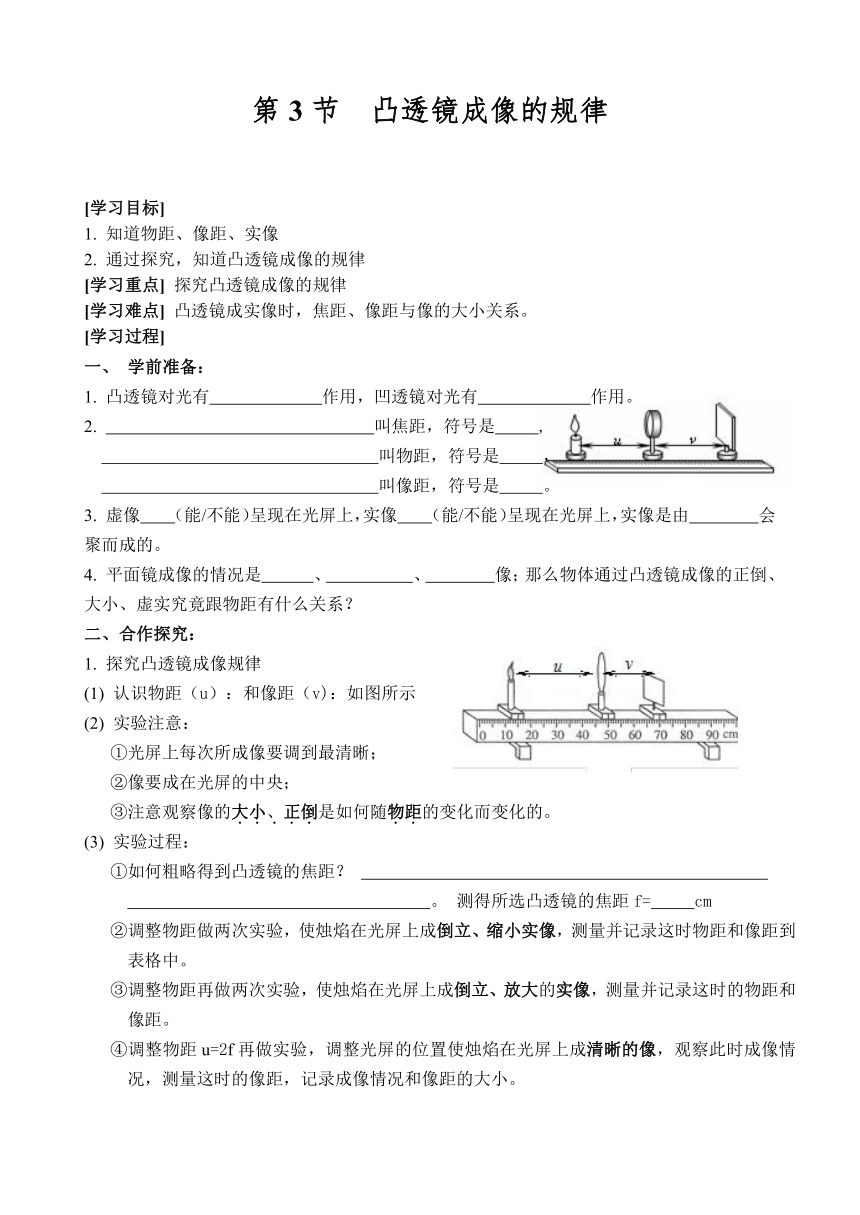

第3节 凸透镜成像的规律
[学习目标]
1. 知道物距、像距、实像
2. 通过探究，知道凸透镜成像的规律
[学习重点] 探究凸透镜成像的规律
[学习难点] 凸透镜成实像时，焦距、像距与像的大小关系。
[学习过程]
一、 学前准备：
1. 凸透镜对光有 作用，凹透镜对光有 作用。
2. 叫焦距，符号是 ,
叫物距，符号是 ，
叫像距，符号是 。
3. 虚像 （能/不能）呈现在光屏上，实像 （能/不能）呈现在光屏上，实像是由 会聚而成的。
4. 平面镜成像的情况是 、 、 像；那么物体通过凸透镜成像的正倒、大小、虚实究竟跟物距有什么关系？
二、合作探究：
1. 探究凸透镜成像规律
(1) 认识物距（u）：和像距（v)：如图所示
(2) 实验注意：
①光屏上每次所成像要调到最清晰；
②像要成在光屏的中央；
③注意观察像的大小、正倒是如何随物距的变化而变化的。
(3) 实验过程：
①如何粗略得到凸透镜的焦距？
。 测得所选凸透镜的焦距f= cm
②调整物距做两次实验，使烛焰在光屏上成倒立、缩小实像，测量并记录这时物距和像距到表格中。
③调整物距再做两次实验，使烛焰在光屏上成倒立、放大的实像，测量并记录这时的物距和像距。
④调整物距u=2f再做实验，调整光屏的位置使烛焰在光屏上成清晰的像，观察此时成像情况，测量这时的像距，记录成像情况和像距的大小。

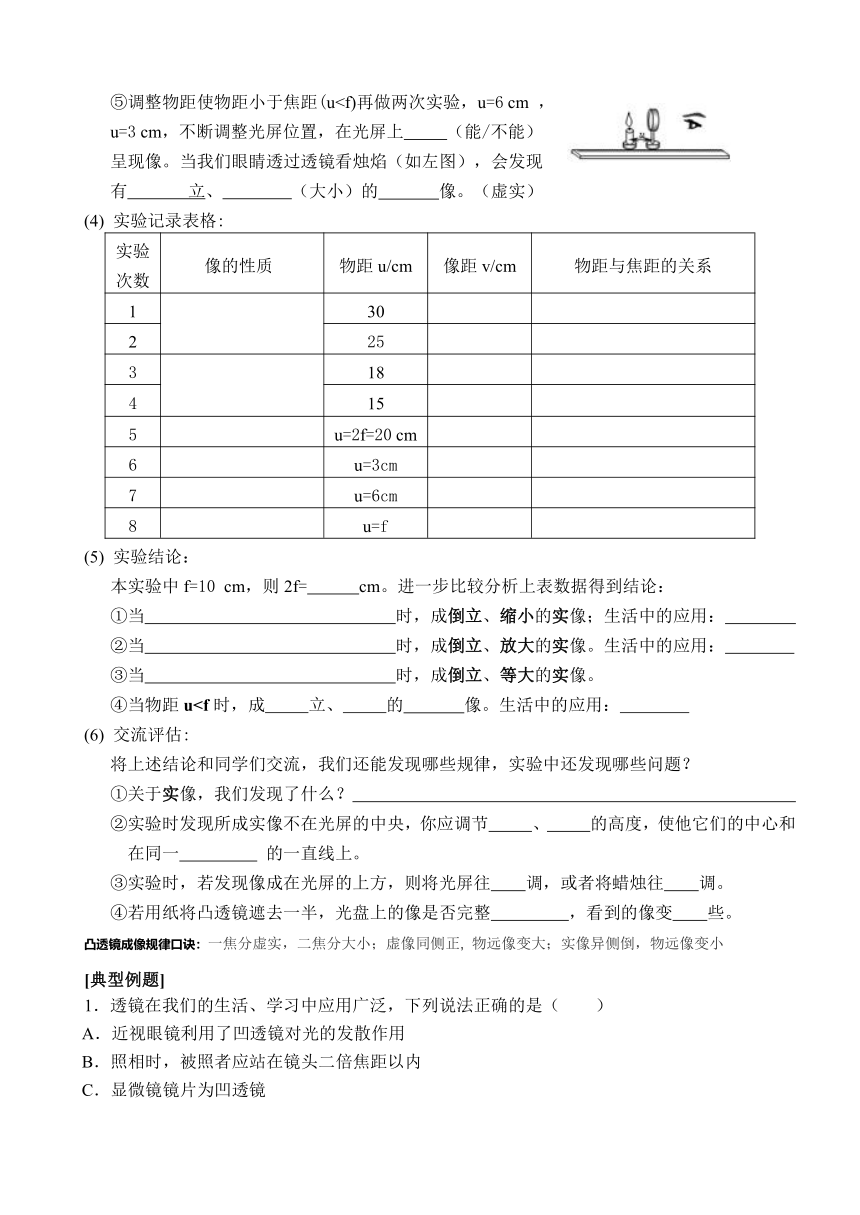

⑤调整物距使物距小于焦距(uu=3 cm，不断调整光屏位置，在光屏上 （能/不能）
呈现像。当我们眼睛透过透镜看烛焰（如左图），会发现
有 立、 （大小）的 像。（虚实）
(4) 实验记录表格:
实验次数 像的性质 物距u/cm 像距v/cm 物距与焦距的关系
1 30
2 25
3 18
4 15
5 u=2f=20 cm
6 u=3cm
7 u=6cm
8 u=f
(5) 实验结论：
本实验中f=10 cm，则2f= cm。进一步比较分析上表数据得到结论：
①当 时，成倒立、缩小的实像；生活中的应用：
②当 时，成倒立、放大的实像。生活中的应用：
③当 时，成倒立、等大的实像。
④当物距u(6) 交流评估:
将上述结论和同学们交流，我们还能发现哪些规律，实验中还发现哪些问题？
①关于实像，我们发现了什么？
②实验时发现所成实像不在光屏的中央，你应调节 、 的高度，使他它们的中心和 在同一 的一直线上。
③实验时，若发现像成在光屏的上方，则将光屏往 调，或者将蜡烛往 调。
④若用纸将凸透镜遮去一半，光盘上的像是否完整 ，看到的像变 些。
凸透镜成像规律口诀：一焦分虚实，二焦分大小；虚像同侧正, 物远像变大；实像异侧倒，物远像变小
[典型例题]
1．透镜在我们的生活、学习中应用广泛，下列说法正确的是（　　）
A．近视眼镜利用了凹透镜对光的发散作用
B．照相时，被照者应站在镜头二倍焦距以内
C．显微镜镜片为凹透镜
D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
2．在探究凸透镜成像规律的过程中，小刚看到如图所示清晰的像，若在像的位置放一个光屏，光屏 （选填“能”或“不能”）承接到该像，此时物与像在凸透镜的 （选填“同侧”或“两侧”）．这个像的性质是的 （选填“倒立缩小”、“倒立放大”、“正立缩小”或“正立放大”） （选填“实”或“虚”）像．
3．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜18cm时，重新调节光屏的位置，清晰可得（　　）
A．倒立缩小的实像 B．倒立等大的实像
C．倒立放大的实像 D．正立放大的虚像
4.小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图所示的a、b、c、d四点，并分别调整光屏的位置。
(1) 当蜡烛位于b点时，屏上出现 像；
(2) 当蜡烛位于a点时，屏上出现 像
(3) 当蜡烛位于c点时，屏上出现 像．
(4) 当蜡烛位于d点时，屏上 (会/不会)出现像,我们
眼睛透过透镜看到 像．
5．如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的（　　）
A． B． C． D．
6.如图所示为女航天员王亚平太空授课的情景，图中水球相当于凸透镜，假设水球的焦距为f，则此时王亚平到水球的距离u应该是（　　）
A．u＜f B．f＜u＜2f
C．u=2f D．u＞2f
7.某同学用如图所示器材探究“凸透镜成像规律”，此时光屏上成清晰的像，下列正确的是（ ）
A．光屏上成的是倒立、放大的实像
B．投影仪成像利用了这一规律
C．向右适当移动凸透镜，光屏上可以成倒立、缩小的实像
D．向右适当移动蜡烛，光屏上可以成正立、放大的虚像
8．应用如图所示的凸透镜成像规律制成的光学设备是（　　）
A．投影仪 B．放大镜 C．照相机 D．潜望镜
9．如图所示，给凸透镜“戴”上远视眼镜，此时光屏上能成一清晰的像．若“取”下远视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（　　）
A．远离透镜
B．靠近透镜
C．靠近透镜和远离透镜都可以
D．保持在原来的位置
