第一节　练习使用显微镜
microscope
第二单元 第一章 细胞是生命活动的基本单位
人教版七年级上册
说出显微镜的基本构造和作用。
正确使用显微镜，学会正确规范使用显微镜的步骤、方法，并观察到清晰的图像。
1
2
认同显微镜的重要作用，爱护显微镜。
3

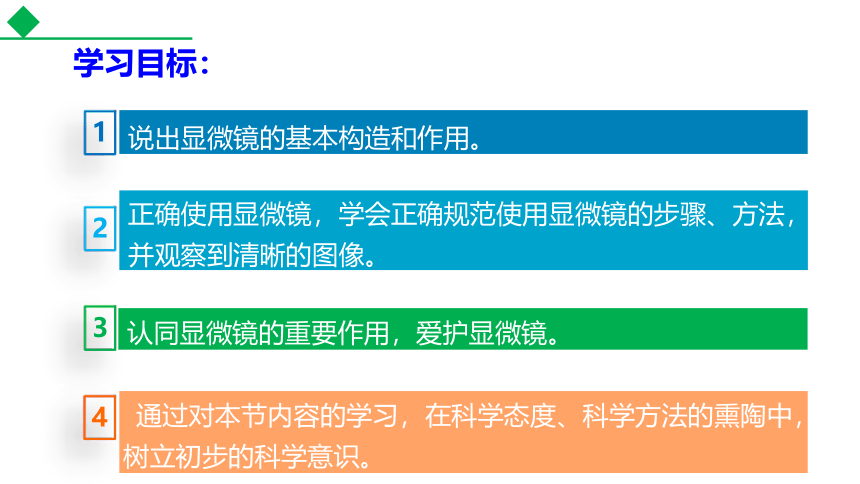

学习目标：
通过对本节内容的学习，在科学态度、科学方法的熏陶中，树立初步的科学意识。
4

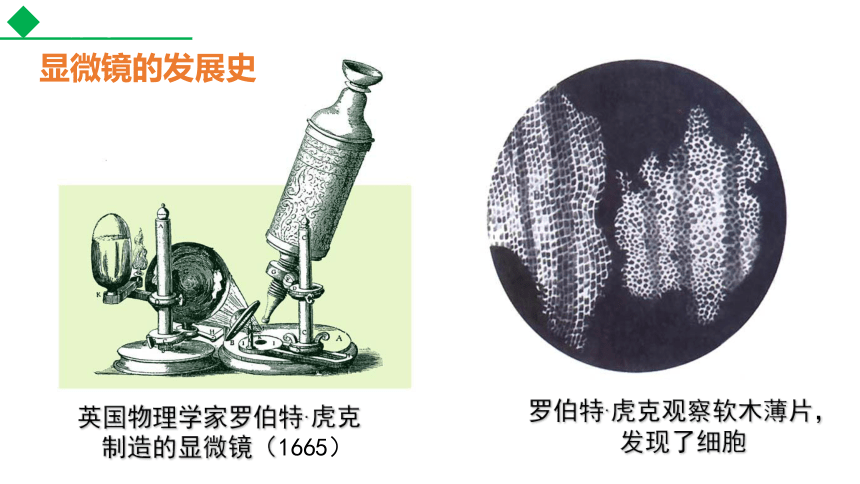

英国物理学家罗伯特·虎克
　制造的显微镜（1665）
罗伯特·虎克观察软木薄片，　　　　　　　　　　发现了细胞
显微镜的发展史

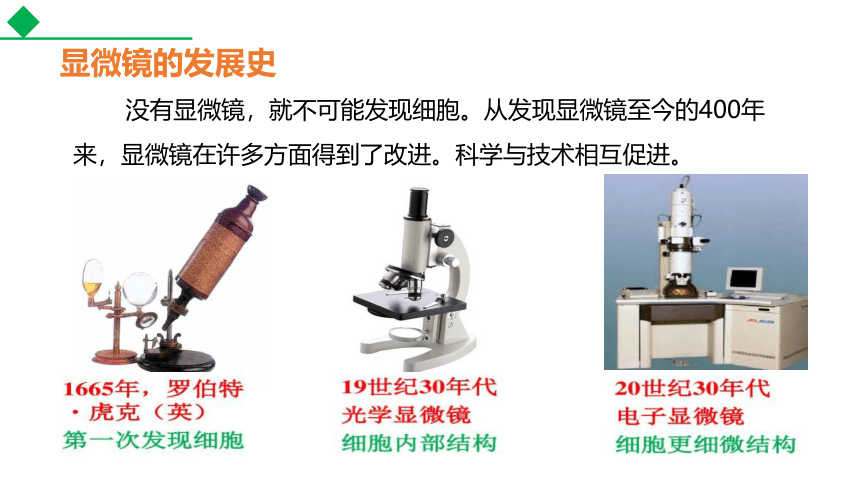

显微镜的发展史
　　没有显微镜，就不可能发现细胞。从发现显微镜至今的400年来，显微镜在许多方面得到了改进。科学与技术相互促进。

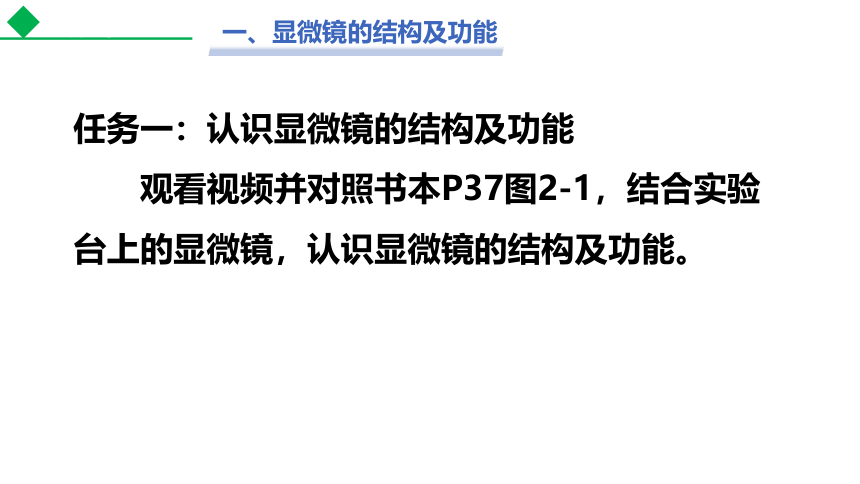

任务一：认识显微镜的结构及功能
　　观看视频并对照书本P37图2-1，结合实验台上的显微镜，认识显微镜的结构及功能。
一、显微镜的结构及功能

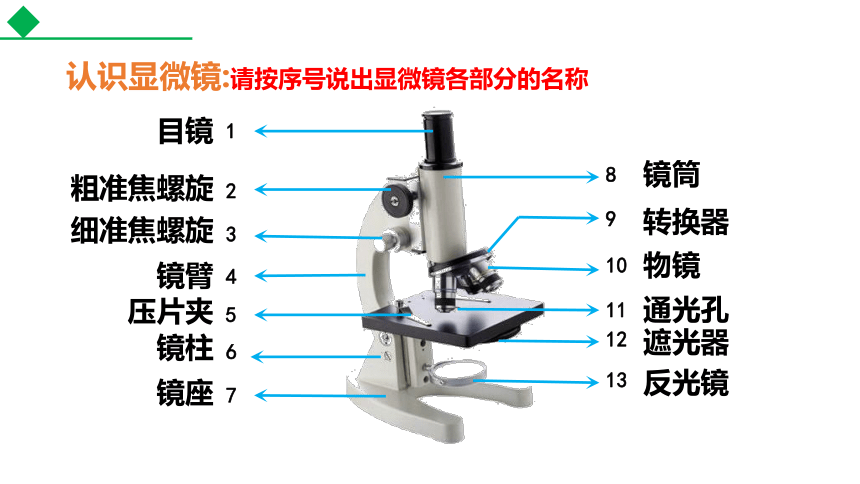

认识显微镜:请按序号说出显微镜各部分的名称
镜柱
镜座
镜臂
镜筒
转换器
压片夹
目镜
物镜
反光镜
通光孔
粗准焦螺旋
细准焦螺旋
遮光器
1
7
6
2
5
4
3
13
12
11
10
9
8
一、显微镜的构造及功能

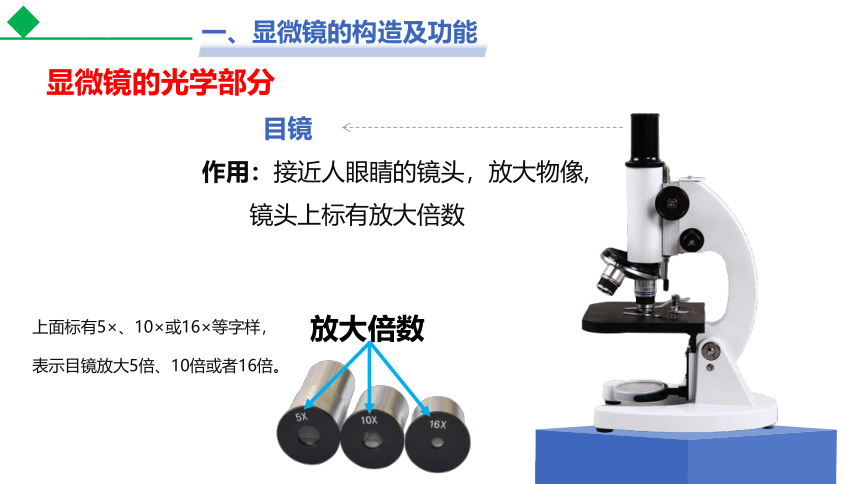

目镜
作用：接近人眼睛的镜头，放大物像,
　　镜头上标有放大倍数
上面标有5×、10×或16×等字样，
表示目镜放大5倍、10倍或者16倍。
显微镜的光学部分
放大倍数

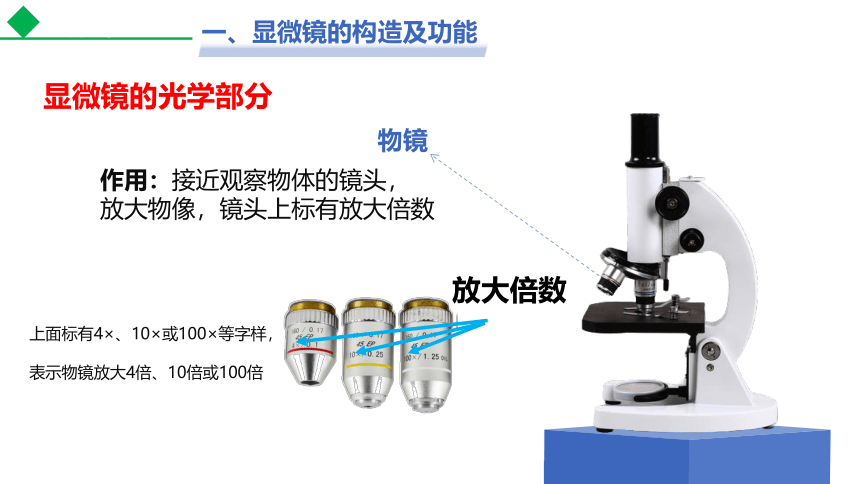

物镜
作用：接近观察物体的镜头，
放大物像，镜头上标有放大倍数
上面标有4×、10×或100×等字样，
表示物镜放大4倍、10倍或100倍
显微镜的光学部分
放大倍数
一、显微镜的构造及功能

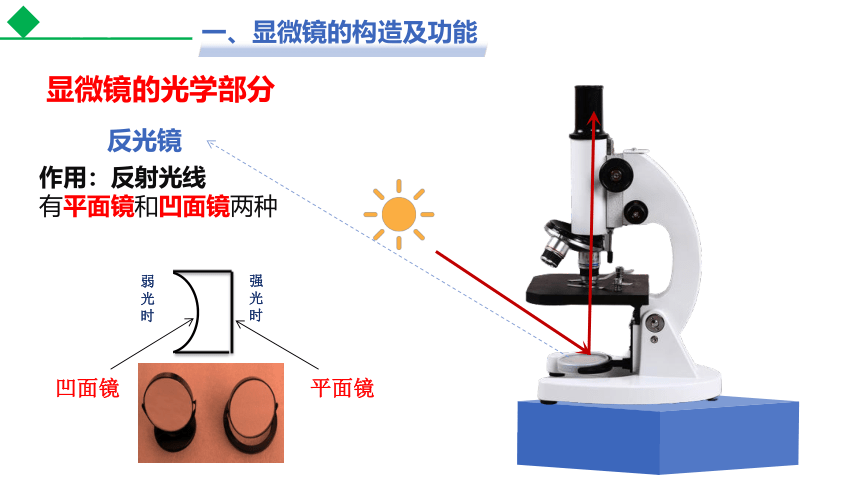

反光镜
作用：反射光线
有平面镜和凹面镜两种
显微镜的光学部分
平面镜
凹面镜
强光时
弱光时
一、显微镜的构造及功能

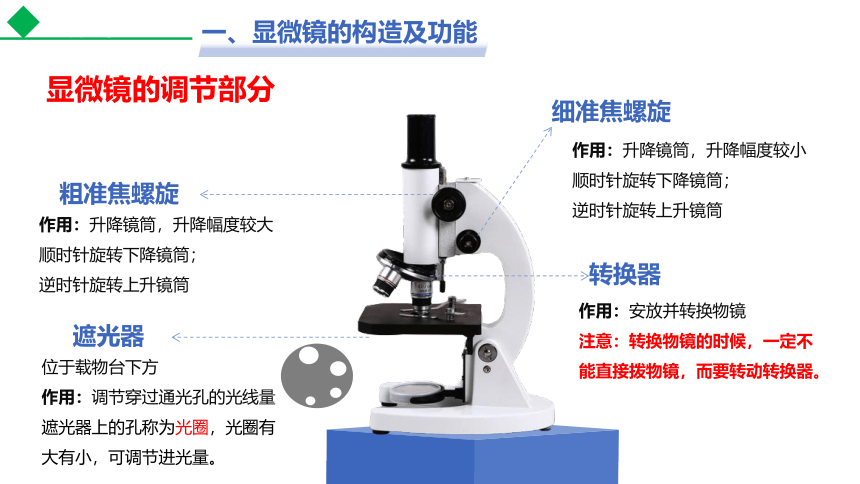

粗准焦螺旋
作用：升降镜筒，升降幅度较大
顺时针旋转下降镜筒；
逆时针旋转上升镜筒
细准焦螺旋
显微镜的调节部分
遮光器
位于载物台下方
作用：调节穿过通光孔的光线量
遮光器上的孔称为光圈，光圈有大有小，可调节进光量。
转换器
作用：安放并转换物镜
注意：转换物镜的时候，一定不能直接拨物镜，而要转动转换器。
作用：升降镜筒，升降幅度较小
顺时针旋转下降镜筒；
逆时针旋转上升镜筒
一、显微镜的构造及功能

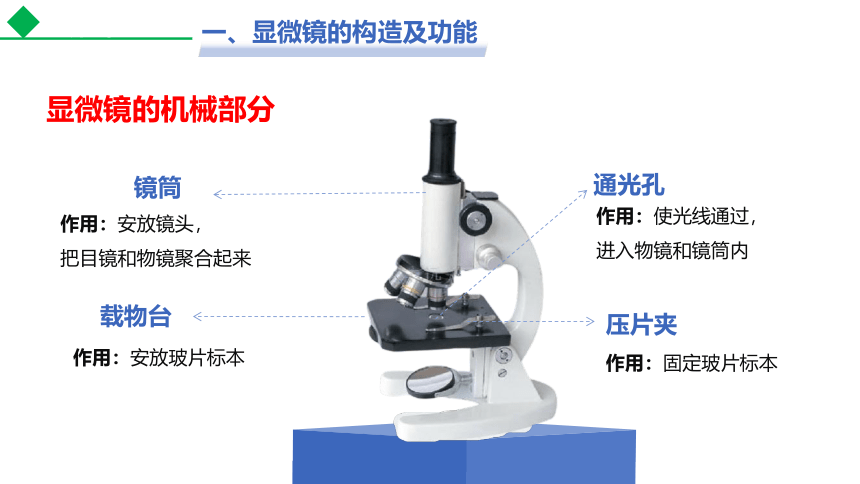

压片夹
作用：固定玻片标本
通光孔
作用：使光线通过，
进入物镜和镜筒内
载物台
作用：安放玻片标本
显微镜的机械部分
镜筒
作用：安放镜头，
把目镜和物镜聚合起来
一、显微镜的构造及功能

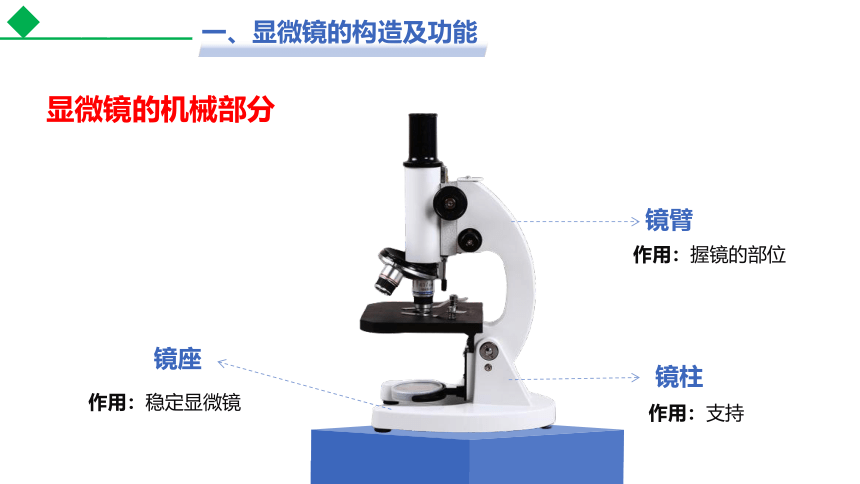

镜柱
作用：支持
作用：稳定显微镜
镜座
镜臂
作用：握镜的部位
显微镜的机械部分
一、显微镜的构造及功能
1.能够反射光线、放大物体、升降镜筒的结构是什么？
3.能够调节视野亮度的结构是什么？
2.能够控制进入镜筒内部光线强弱的结构是什么？为什么？
遮光器。
反光镜和遮光器。
反光镜、
物镜和目镜、
粗准焦螺旋和细准焦螺旋
光线较弱时，用凹面镜、大光圈；
光线较强时，用平面镜、小光圈。
其上有大小不等的光圈，可控制进入镜筒内光线的多少。
目镜
物镜
目镜越长，放大倍数越小。
物镜越长，放大倍数越大。
显微镜的放大倍数=目镜倍数 X 物镜倍数
4.思考：物镜、目镜放大倍数与镜头长短的关系？
目镜
镜筒
转换器
物镜
通光孔
遮光器
压片夹
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
镜柱
载物台
14
13
12
11
1
10
9
8
7
6
2
5
4
3
放大物像
连接目镜和物镜
光线通过
稳定镜身
转换物镜
安放玻片
固定玻片
反射光线
调节光线强弱
放大物像
支持镜身
小结
升降镜筒
握镜的地方
显微镜的结构及作用
二、练习使用显微镜
任务二：练习使用显微镜
请同学们自学37-39页，完成以下讨论：（5min）
1.用流程图的形式归纳显微镜的使用步骤。
2.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
3.在显微镜下能看清写在透明纸上的“上”字吗？若能，请说出光线在显微镜中经过的路线。
4.实验过程中有哪些注意事项？
一、取镜和安放
取镜：右手握住镜臂，
左手托住镜座。
安放：把显微镜放在距实验台边缘大约7厘米处，安装好目镜和物镜。
二、练习使用显微镜
二、对光
二、练习使用显微镜
①转动转换器，使________物镜正对通光孔；
②转动遮光器，使________的光圈正对通光孔；
③用左眼注视目镜，右眼睁开，转动反光镜，直到通过目镜看见________的视野。
低倍
较大
白亮
低倍物镜
通光孔
载物台
白亮的视野
三、观察
二、练习使用显微镜
　　1.放片：把玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。
　　2.下降镜筒：转动粗准焦螺旋，顺时针旋转，使镜筒缓慢下降，直到物镜接近玻片标本为止。
注意：此时眼睛一定要从侧面注视物镜！
　　3.找到物像：左眼注视目镜，逆时针方向转动粗准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰。
（1）观察完毕，先提升镜筒，取下玻片标本。
（2）将显微镜外表擦拭干净。
（3）转动转换器，把两个物镜偏到两旁，将镜筒缓缓下降到最低处。
（4）把显微镜放进镜箱里，送回原处。
二、练习使用显微镜
四、清洁、收镜
对光
清洁
再调节细准焦螺旋
观察
取镜安放
收镜
先调节粗准焦螺旋
1.用流程图的形式归纳显微镜的使用过程。
二、练习使用显微镜
2. 为什么在下降镜筒时，眼睛要注视物镜？
防止物镜压碎标本，损伤物镜。
二、练习使用显微镜
写在玻片上的“上”字，在显微镜下看到的是什么字？
玻片上的物
视野里的像
显微镜下的物与像的关系：
上
上
互为倒像
任务三：显微镜的成像特点
1.观察下图，你能总结出显微镜的成像特点吗？
三、显微镜的成像特点
上下相反、左右也相反
用显微镜观察玻片标本时，
向左移动玻片标本，物像会向 移动；
向下移动玻片标本，物像会向 移动。
右
上
2.请说出光线在显微镜中经过的路线。
三、显微镜的成像特点
上
光线在显微镜中经过的路线：
光线→反光镜→遮光器→通光孔→标本（透明）
→物镜→镜筒→目镜→眼
·
上
3.思考：如果视野中看到的“上”字如右图，你该如何移动玻片才能将物像移到视野中央呢？
物像位于视野的 ，要将物像移动到视野正中央，须将玻片标本向________ 移动。
同向移动法：
即物像偏哪里就往哪里移
右下方
·
上
右下方
低倍镜
高倍镜
①物像变大
②范围变小
③光线变暗
4.观察：低倍镜和高倍镜下视野里有什么区别？
放大倍数越小，看到的细胞越　　、越　　，视野越　　；
放大倍数越大，看到的细胞越　　、越　　，视野越　　。
小
多
亮
大
少
暗
5.如何提高高倍镜下的视野亮度？
可换大光圈、凹面镜
.上
5.在视野中出现污点，污点可能的位置有哪些？
如何判断视野内污点所在的位置？
污点可能的位置：
移动法：
移动玻片标本,
若污点动,说明污点在 　 上;
若不动,说明污点在镜头上(目镜或物镜);
转动目镜,若污点动,说明污点在 　 上,
若不动,说明污点在物镜上。
玻片
目镜
载玻片、目镜、物镜
光学显微镜成像的特点
1.视野中看到的物像是放大的倒像。
2.放大倍数越小，看到的细胞越小、越多，视野越亮；反之，看到的细胞越大、越少，视野越暗。
3.放大倍数=目镜倍数×物镜倍数
小结
2．[中考 常德]如果不动显微镜的其他部分，只是转动转换器，将物镜由10×转换成40×，这时显微镜的视野将会(　　　)
A．变亮 B．变暗
C．无变化 D．无法判断
低倍镜换成了高倍镜。由于高倍镜的视野窄，透光量少，视野就会变暗
1. 让显微镜镜筒下降时，眼睛应注视（ ）
A.镜筒 B.目镜 C.物镜 D.粗准焦螺旋
C
Ｂ
当堂反馈
当堂反馈
3. 某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（ ）
A.玻片上 B.物镜上 C.反光镜上 D.目镜上
D
C
A
4. 将位于显微镜右上方的物像移动到视野中央，玻片标本的移动方向是(　　　)
A．左上方 B．左下方　　　 C．右上方 D．右下方
C
显微镜成倒立的像，物像的移动方向和玻片标本的移动方向相反。
　　　　　　　　物像偏哪就往哪移。
5.使用显微镜时，进行对光，依次调节哪些结构（　　）
A．转换器、遮光器、反光镜
B．反光镜、物镜、目镜
C．反光镜、转换器、物镜
D．转换器、反光镜、遮光器
6.如果目镜上标有10×，物镜上标有40×，则显微镜观察到的物体被放大的倍数是________倍。
当堂反馈
A
400
