2013年高考（电场部分）物理试题及解答孝感三中 陈老师（476631242）

2013年高考（电场部分）物理试题及解答
孝感三中 陈老师（476631242）
1、（新课标卷I）如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q的固定点电荷。已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)：（ ）
A.k B. k C. k D. k
2、（新课标卷I）一水平放置的平行板电容器的两极扳间距为d，极扳分别与电池两极相连．上极扳中心有一小孔(小孔对电场的影响可忽略不计)。小孔正上方d/2处的P点有一带电粒子，该粒子从静止开始下落．经过小孔进入电容器，井在下极扳处(未与极扳接触、返回。若将下极板向上平移d/3，则从P点开始下落的相同粒子将：（ ）
A打到下极扳上 B在下极板处返回
C在距上极板d/2处返回 D在距上极扳2d/5处返回
3、（新课标卷II）如图，在光滑绝缘水平面上，三个带电小球a，b和c分别位于边长为l的正三角形的三个顶点上；a、b带正电，电荷量均为q，c带负电。整个系统置于方向水平的匀强电场中。已知静电力常量为k。若 三个小球均处于静止状态，则匀强电场场强的大小为：（ ）
A.B.C.D.
4、（山东卷）如图所示，在x轴相距为L的两点固定两个等量异种点电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称。下列判断正确的是：（ ）
A．b、d两点处的电势相同
B.四点中c点处的电势最低
C．b、d两点处的电场强度相同
D．将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小
5、（上海卷）两异种点电荷电场中的部分等势面如图所示，已知A点电势高于B点电势。若位于a、b处点电荷的电荷量大小分别为qa和qb，则：（ ）
(A)a处为正电荷，qa＜qb
(B)a处为正电荷，qa＞qb
(C)a处为负电荷，qa＜qb
(D)a处为负电荷，qa＞qb
6、（天津卷）两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A点为MN上的一点。一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动．取无限远处的电势为零，则：（ ）
A.q由A向O的运动是匀加速直线运动
B.q由A向O运动的过程电势能逐渐减小
C.q运动到O点时的动能最大
o.q运动到O点时电势能为零
7、（广东卷）.喷墨打印机的简化模型如图4所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度v垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中：（ ）
A.向负极板偏转
B.电势能逐渐增大
C.运动轨迹是抛物线
D.运动轨迹与带电量无关
8、（广东卷）如图9，两个初速度大小相同的同种离子a和b，从O点沿垂直磁场方向进人匀强磁场，最后打到屏P上。不计重力。下列说法正确的有：（ ）
A．a、b均带正电
B．a在磁场中飞行的时间比b的短
C．a在磁场中飞行的路程比b的短
D．a在P上的落点与O点的距离比b的近
9、（江苏卷）下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间
彼此绝缘。 坐标原点处电场强度最大的是：（ ）
10．（江苏卷）将一电荷量为+Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等。 a、b为电场中的两点，则
（A）a点的电场强度比b点的大
（B）a点的电势比b点的高
（C）检验电荷-q在a点的电势能比在b点的大
（D）将检验电荷-q从a点移到b点的过程中，电场力做负功
11、（四川卷）如图所示，边长为L、不可形变的正方形导体框内有半径为r的圆形区域，其磁感应强度B随时间t的变化关系为B＝kt(常量k＞0)。回路中滑动变阻器R的最大阻值为R0，滑动片P位于滑动变阻器中央，定值电阻R1＝R0、R2＝。闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势。则：（ ）
A．R1两端的电压为
B．电容器的a极板带正电
C．滑动变阻器R的热功率为电阻R2的5倍
D．正方形导线框中的感应电动势为kL2
12、（安徽卷）如图所示，平面是无穷大导体的表面，该导体充满的空间，的空间为真空。将电荷为q的点电荷置于z轴上z=h处，则在平面上会产生感应电荷。空间任意一点处的电场皆是由点电荷q和导体表面上的感应电荷共同激发的。已知静电平衡时导体内部场强处处为零，则在z轴上处的场强大小为（k为静电力常量）：（ ）
A. B.
C. D.
13、（安徽卷）图中a，b，c，d为四根与纸面垂直的长直导线，其横截
面位于正方形的四个顶点上，导线中通有大小相同的电流，方
向如图所示。一带正电的粒子从正方形中心O点沿垂直于纸面
的方向向外运动，它所受洛伦兹力的方向是：（ ）
向上 B．向下 C．向左 D．向右
14、（山东卷）如图所示，在坐标系xoy的第一、第三象限内存在相同的匀强磁场，磁场方向垂直于xoy面向里；第四象限内有沿y轴正方向的匀强电场，电场强度大小为E. 一质量为、带电量为的粒子自y轴的P点沿x轴正方向射入第四象限，经x轴上的Q点进入第一象限，随即撤去电场，以后仅保留磁场。已知OP=d,OQ=2d,不计粒子重力。
（1）求粒子过Q点时速度的大小和方向。
（2）若磁感应强度的大小为一定值B0，粒子将以垂直y轴的方向进入第二象限，求B0；
（3）若磁感应强度的大小为另一确定值，经过一段时间后粒子将再次经过Q点，且速度与第一次过Q点时相同，求该粒子相邻两次经过Q点所用的时间。

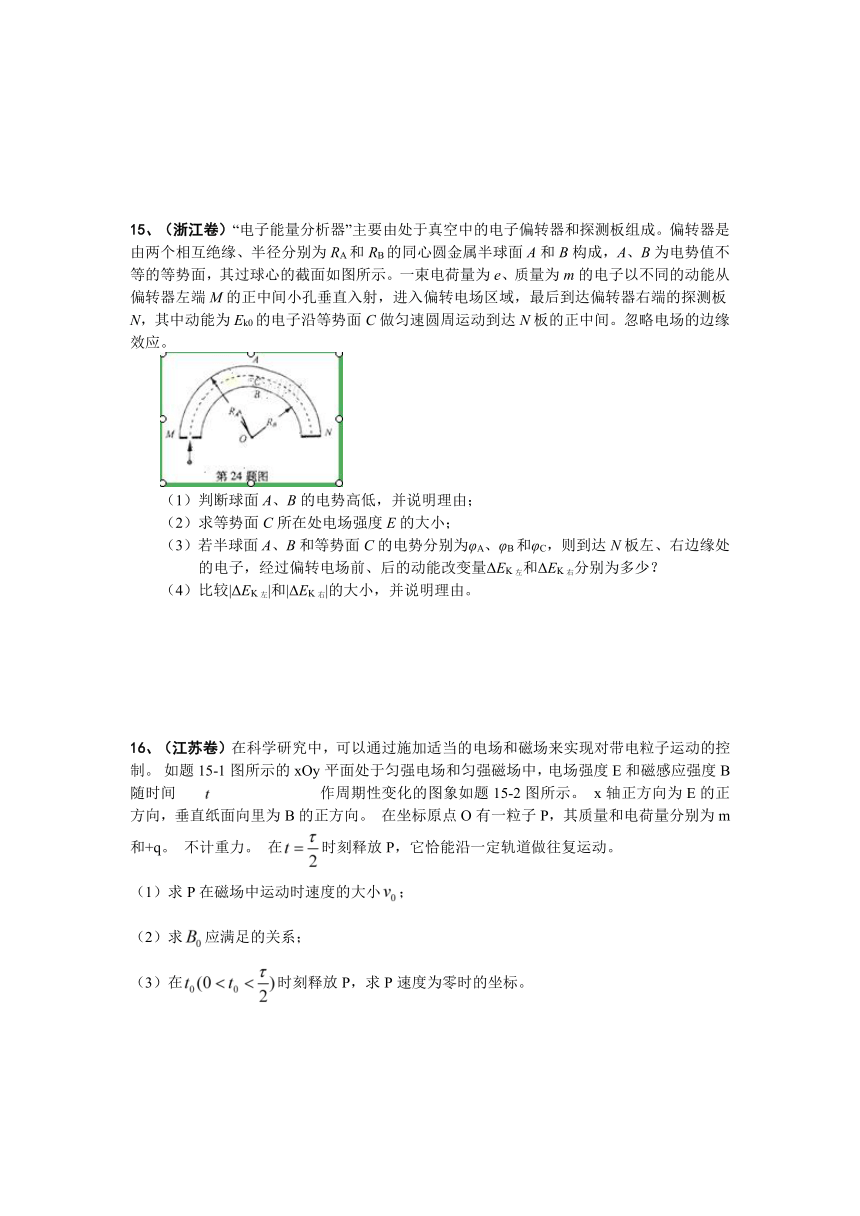

15、（浙江卷）“电子能量分析器”主要由处于真空中的电子偏转器和探测板组成。偏转器是由两个相互绝缘、半径分别为RA和RB的同心圆金属半球面A和B构成，A、B为电势值不等的等势面，其过球心的截面如图所示。一束电荷量为e、质量为m的电子以不同的动能从偏转器左端M的正中间小孔垂直入射，进入偏转电场区域，最后到达偏转器右端的探测板N，其中动能为Ek0的电子沿等势面C做匀速圆周运动到达N板的正中间。忽略电场的边缘效应。
（1）判断球面A、B的电势高低，并说明理由；
（2）求等势面C所在处电场强度E的大小；
（3）若半球面A、B和等势面C的电势分别为φA、φB和φC，则到达N板左、右边缘处的电子，经过偏转电场前、后的动能改变量ΔEK左和ΔEK右分别为多少？
（4）比较|ΔEK左|和|ΔEK右|的大小，并说明理由。

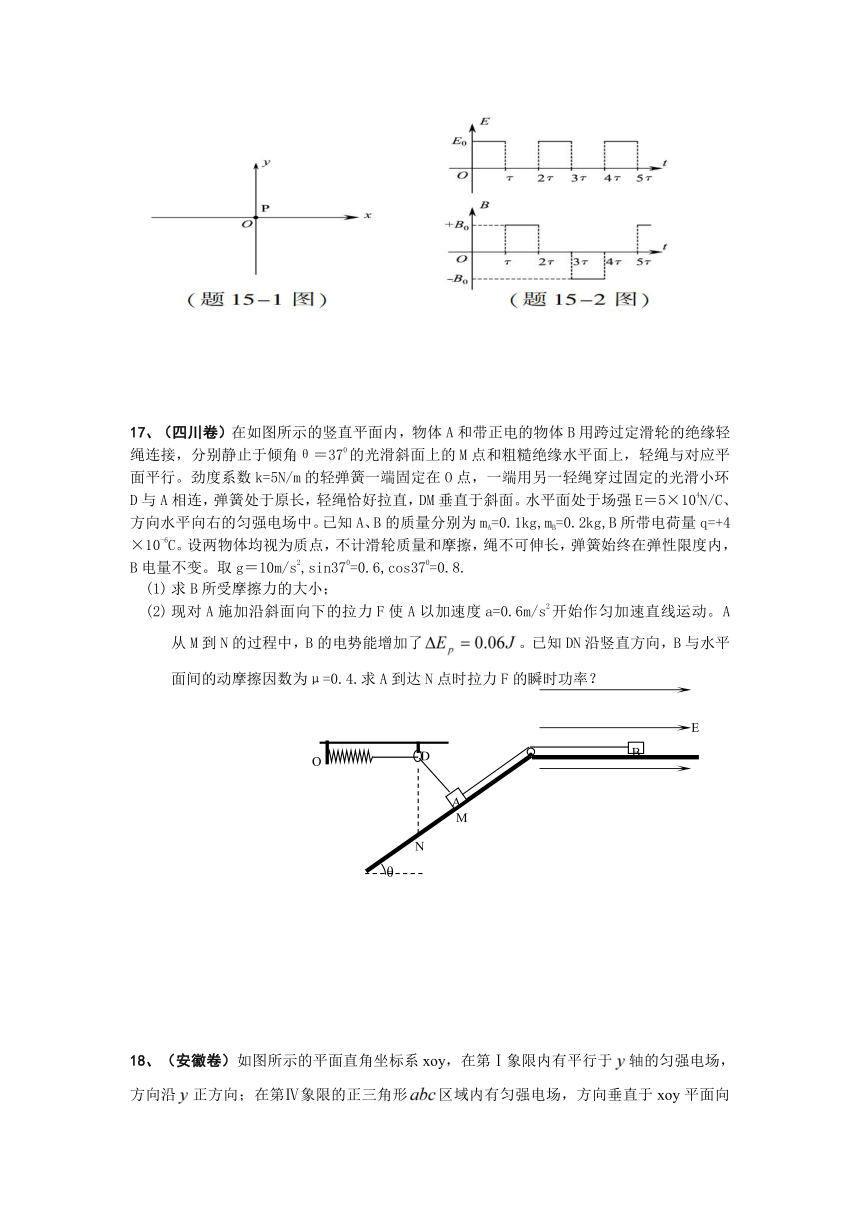

16、（江苏卷）在科学研究中，可以通过施加适当的电场和磁场来实现对带电粒子运动的控制。 如题15-1图所示的xOy平面处于匀强电场和匀强磁场中，电场强度E和磁感应强度B随时间作周期性变化的图象如题15-2图所示。 x轴正方向为E的正方向，垂直纸面向里为B的正方向。 在坐标原点O有一粒子P，其质量和电荷量分别为m和+q。 不计重力。 在时刻释放P，它恰能沿一定轨道做往复运动。
（1）求P在磁场中运动时速度的大小；
（2）求应满足的关系；
（3）在时刻释放P，求P速度为零时的坐标。
17、（四川卷）在如图所示的竖直平面内，物体A和带正电的物体B用跨过定滑轮的绝缘轻绳连接，分别静止于倾角θ＝370的光滑斜面上的M点和粗糙绝缘水平面上，轻绳与对应平面平行。劲度系数k=5N/m的轻弹簧一端固定在O点，一端用另一轻绳穿过固定的光滑小环D与A相连，弹簧处于原长，轻绳恰好拉直，DM垂直于斜面。水平面处于场强E＝5×104N/C、方向水平向右的匀强电场中。已知A、B的质量分别为mA=0.1kg,mB=0.2kg,B所带电荷量q=+4×10-6C。设两物体均视为质点，不计滑轮质量和摩擦，绳不可伸长，弹簧始终在弹性限度内，B电量不变。取g＝10m/s2,sin370=0.6,cos370=0.8.
求B所受摩擦力的大小；
现对A施加沿斜面向下的拉力F使A以加速度a=0.6m/s2开始作匀加速直线运动。A从M到N的过程中，B的电势能增加了。已知DN沿竖直方向，B与水平面间的动摩擦因数为μ=0.4.求A到达N点时拉力F的瞬时功率？
18、（安徽卷）如图所示的平面直角坐标系xoy，在第Ⅰ象限内有平行于轴的匀强电场，方向沿正方向；在第Ⅳ象限的正三角形区域内有匀强电场，方向垂直于xoy平面向里，正三角形边长为L，且边与轴平行。一质量为、电荷量为的粒子，从轴上的点，以大小为的速度沿轴正方向射入电场，通过电场后从轴上的点进入第Ⅳ象限，又经过磁场从轴上的某点进入第Ⅲ象限，且速度与轴负方向成45°角，不计粒子所受的重力。求：
（1）电场强度E的大小；
（2）粒子到达点时速度的大小和方向；
（3）区域内磁场的磁感应强度的最小值。
参 考 答 案
1、答案：B
解析： 由于b点处的场强为零，根据电场叠加原理知，带电圆盘和a点处点电荷在b处产生的场强大小相等，方向相反。在d点处带电圆盘和a点处点电荷产生的场强方向相同，所以E=，所以B选项正确。
2、答案：D
解析：带电粒子从P点由静止开始下落，经过小孔进入电容器，在下极板处返回，根据动能定理知，①.将下极板向上平移，从P点开始下落的相同粒子到达下极板处重力做功为，小于克服电场力做的功Uq，所以A、B选项错误。设距上极板x处返回，根据动能定理有②，由①②联立解得。所以C项错误，D选项正确。
3、B4、【答案】ABD
【解析】由等量异种点电荷的电场分布规律可知b、d两点处的电势相同，再结合矢量合成的平行四边形定则可判断电场强度大小相等、方向不同，故选项A正确C错误；由电荷的独立作用原理可知正电荷在+Q产生的电场中由a运动至c，电场力不做功，正电荷在-Q产生的电场中由a运动至c，电场力做正功，故正电荷在两点电荷的电场中由a至c电场力做正功，电势能减小，选项D正确；沿电场线的方向电势逐渐降低，故b、d点的电势高于c点的电势，由D项的分析结合，可知a点电势高于c点的电势，故选项B正确。
5、答案：B
解析：根据A点电势高于B点电势可知，a处为正电荷，qa＞qb，选项B正确。
6、BC7、C（带电粒子在电磁场中的偏转是常考题，经带电室带负电后，粒子往异种电荷方向偏转；由于此过程电场力做正功，所以电势能减小；粒子运动轨迹肯定与带电量有关，带电量越多，偏转的就越厉害，此类题目只需进行定性分析即可）
8、AD9、B10．ABD11、AC12、答案：D
解析：用位于导体平面下方h处的镜像电荷-q代替导体平面上的感应电荷，边界条件维持不变，即YOZ平面为零势面。在z轴上处，q的场强大小为，-q的场强大小为，两个场强方向相同，其合场强E=，故D对，A、B、C错。
13、答案：B
解析：通电导线b和d在O点产生的磁场相互抵消，通电导线a和c在O点产生的磁场水平向左，一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，根据左手定则可判定粒子所受洛伦兹力的方向是向下，故B对，A、C、D错。
14、【答案】见解析
【解析】（1）设粒子在电场中运动的时间为，加速度的大小为a，粒子的初速度为，过Q点时速度的大小为v，沿y轴方向分速度的大小为，速度与x轴正方向间的夹角为，由牛顿第二定律得

由运动学公式得





联立式得


（2）设粒子做圆周运动的半径为，粒子在第一象限的运动轨迹如图所示，为圆心，由几何关系可知△O1OQ为等腰直角三角形，得

由牛顿第二定律得

联立式得
（3）设粒子做圆周运动的半径为，由几何分析（粒子运动的轨迹如图所示，、是粒子做圆周运动的圆心，Q、F、G、H是轨迹与两坐标轴的交点，连接、，由几何关系知，和均为矩形，进而知FQ、GH均为直径，QFGH也是矩形，又FH⊥GQ，可知QFGH是正方形，△QOG为等腰直角三角形）可知，粒子在第一、第三象限的轨迹均为半圆，得

粒子在第二、第四象限的轨迹为长度相等的线段，得

设粒子相邻两次经过Q点所用的时间为t，则有

联立得

15、
16、（在11中题答案）：
18、答案：（1）（2）（3）
解析：
