(共30张PPT)

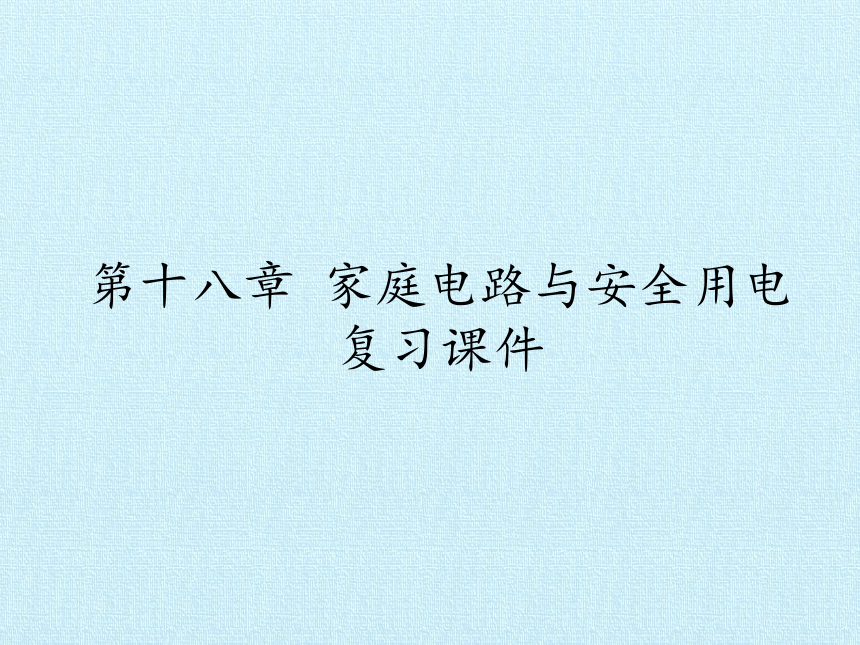

第十八章 家庭电路与安全用电
复习课件

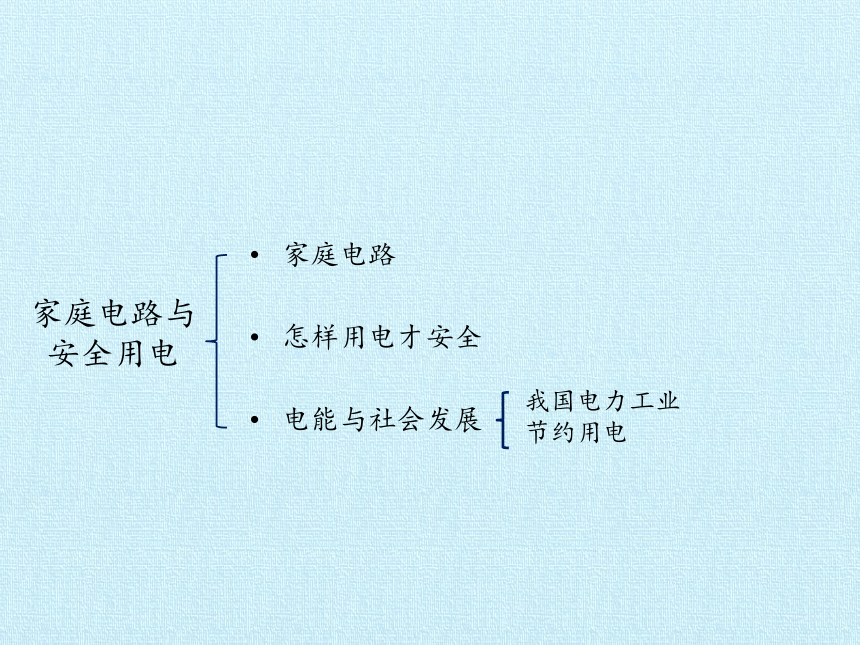

家庭电路与安全用电
家庭电路
怎样用电才安全
电能与社会发展
我国电力工业
节约用电
考点一 家庭电路
组成 作用与连接
进户线（零 线和火线） 电压值 火线与零线之间的电压为______V，火线与大地之间的电压为_______V；零线与大地之间的电压为________
辨别 用测电笔时，能使氖管发光的是________，否则是________（使用测电笔时，手一定要接触笔尾金属体，不能接触笔尖金属体）
电能表 用来计量电路所消耗的________的仪表
1，家庭电器的组成、作用及连接
0 V
火线
零线
电能
220
220

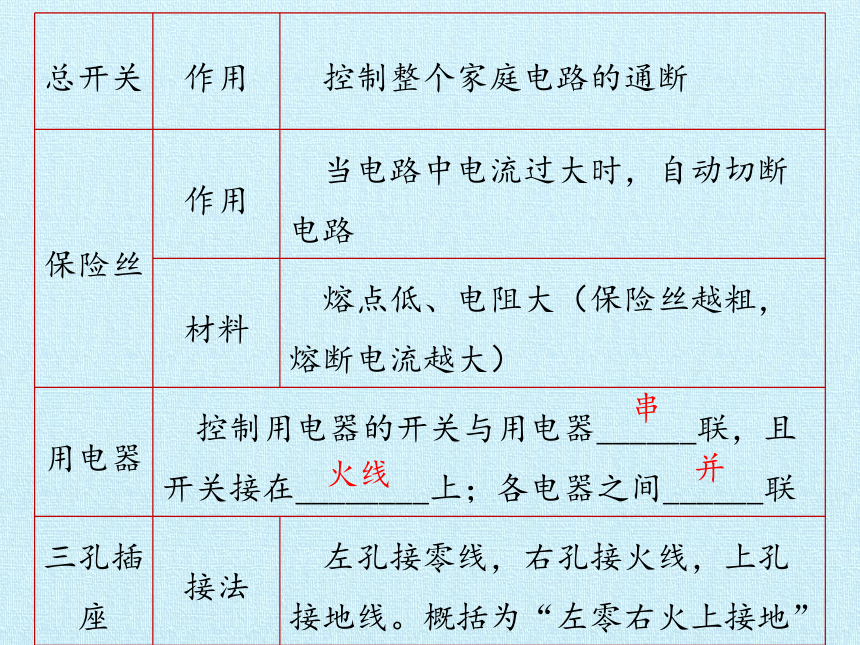

总开关 作用 控制整个家庭电路的通断
保险丝 作用 当电路中电流过大时，自动切断电路
材料 熔点低、电阻大（保险丝越粗，熔断电流越大）
用电器 控制用电器的开关与用电器______联，且开关接在________上；各电器之间______联
三孔插座 接法 左孔接零线，右孔接火线，上孔接地线。概括为“左零右火上接地”
并
串
火线

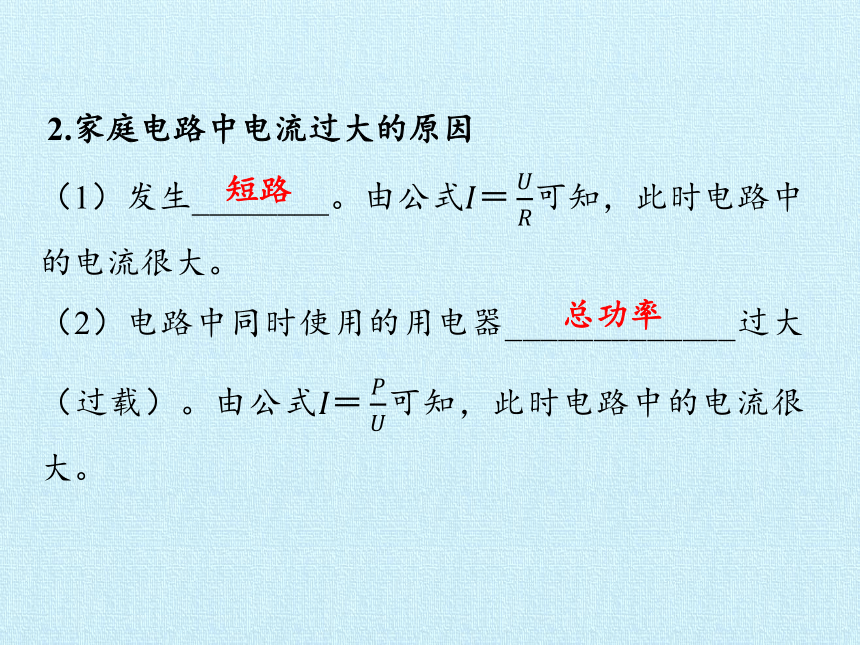

（1）发生________。由公式可知，此时电路中的电流很大。
（2）电路中同时使用的用电器_____________过大（过载）。由公式可知，此时电路中的电流很大。
2.家庭电路中电流过大的原因
总功率
短路

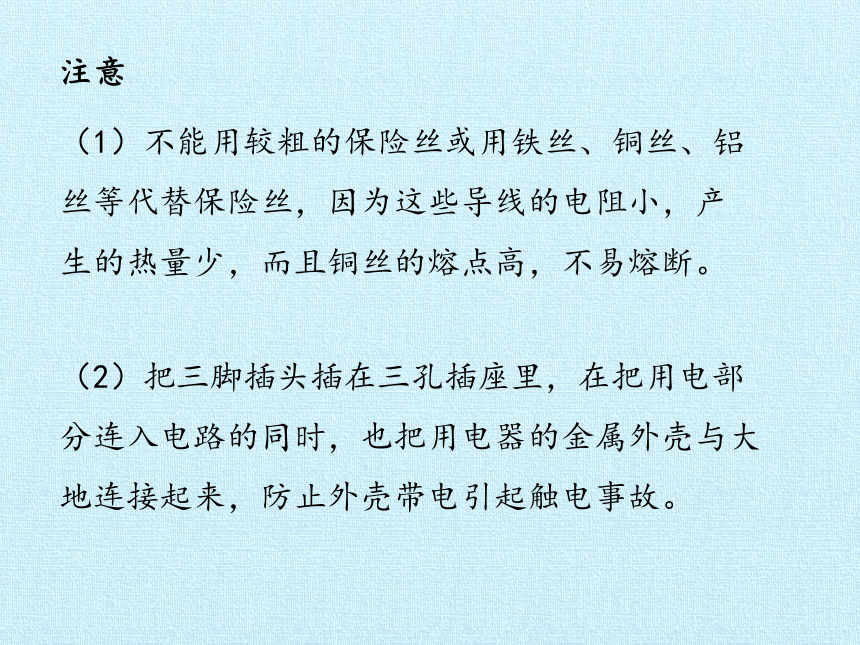

（1）不能用较粗的保险丝或用铁丝、铜丝、铝丝等代替保险丝，因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。
（2）把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止外壳带电引起触电事故。
注意

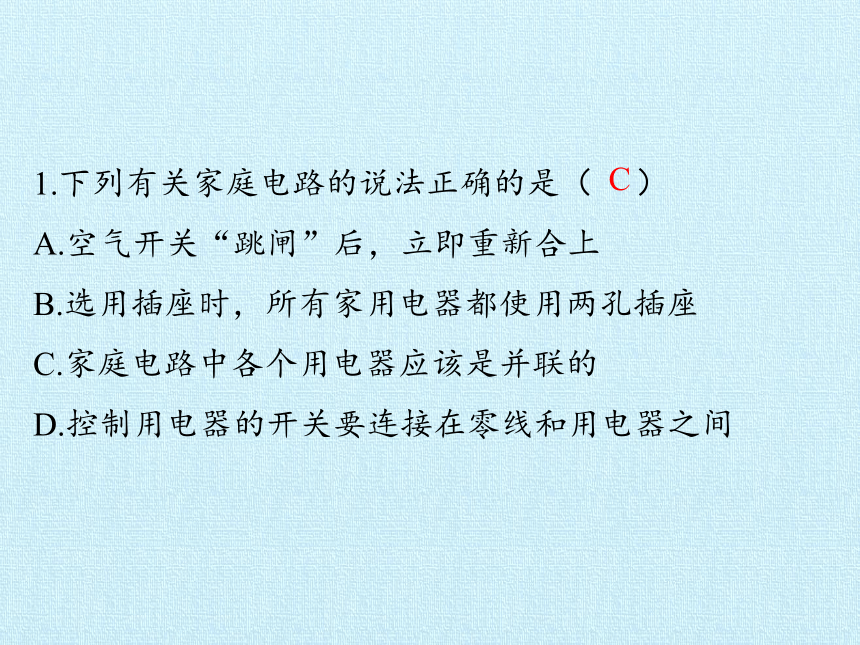

1.下列有关家庭电路的说法正确的是（ ）
A.空气开关“跳闸”后，立即重新合上
B.选用插座时，所有家用电器都使用两孔插座
C.家庭电路中各个用电器应该是并联的
D.控制用电器的开关要连接在零线和用电器之间
C

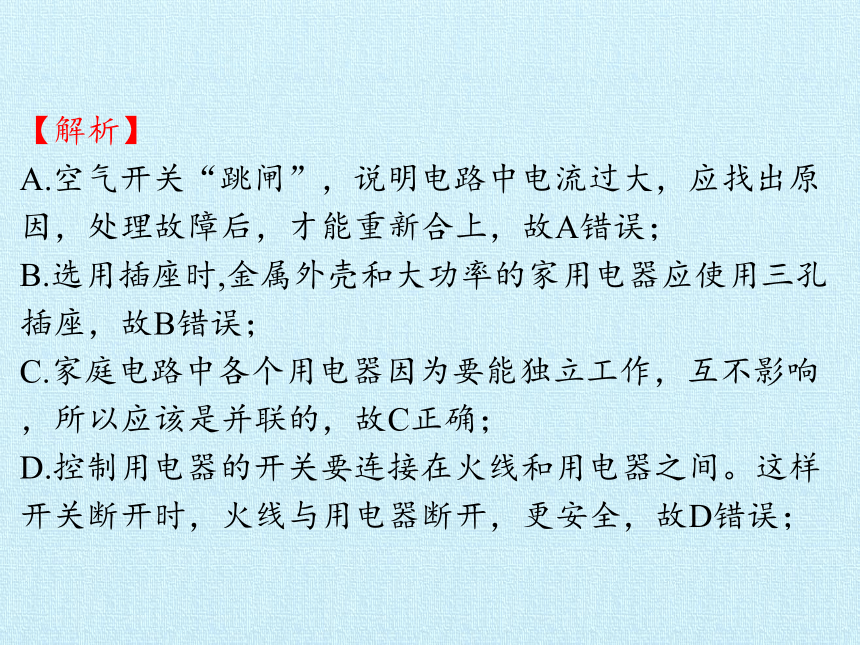

【解析】
A.空气开关“跳闸”，说明电路中电流过大，应找出原因，处理故障后，才能重新合上，故A错误；
B.选用插座时,金属外壳和大功率的家用电器应使用三孔插座，故B错误；
C.家庭电路中各个用电器因为要能独立工作，互不影响，所以应该是并联的，故C正确；
D.控制用电器的开关要连接在火线和用电器之间。这样开关断开时，火线与用电器断开，更安全，故D错误；
【点评】
注意理解三脚插头和三孔插座的作用，其中第三个脚或孔连接用电器的外壳和大地，当用电器漏电时，电流能通过地线导入大地，从而保证人员的安全，所以金属外壳和大功率的家用电器必须使用三孔插座。
2.如图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。
【解析】
首先辨别上面三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，（声控开关和光控开关是串联的）；再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。 （2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

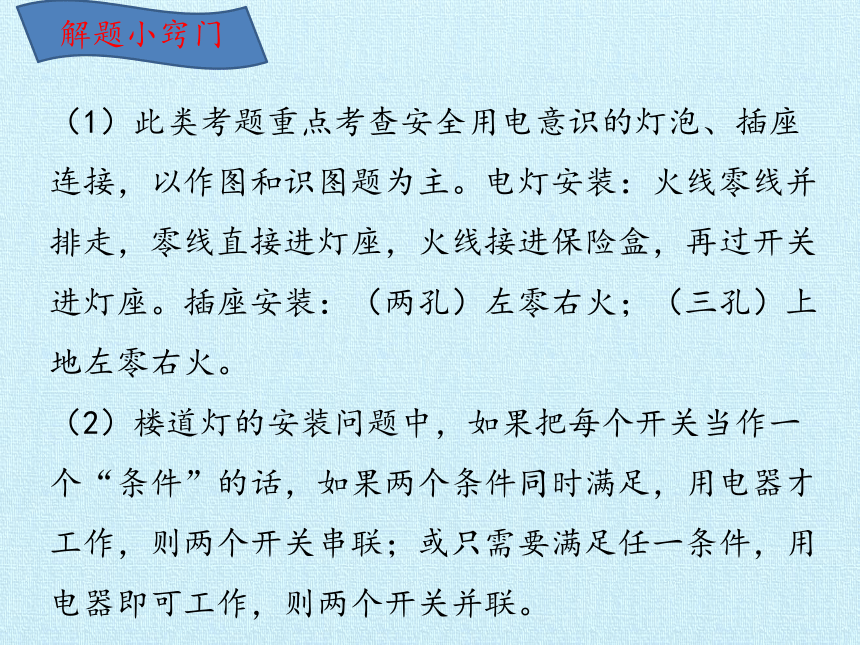

（1）此类考题重点考查安全用电意识的灯泡、插座连接，以作图和识图题为主。电灯安装：火线零线并排走，零线直接进灯座，火线接进保险盒，再过开关进灯座。插座安装：（两孔）左零右火；（三孔）上地左零右火。
（2）楼道灯的安装问题中，如果把每个开关当作一个“条件”的话，如果两个条件同时满足，用电器才工作，则两个开关串联；或只需要满足任一条件，用电器即可工作，则两个开关并联。
解题小窍门
3.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中的氖气不会导电
B
【解析】
A.试电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故A错误；
B.试电笔通常也用来检查电气设备的外壳是否带电，故B正确。
C.用试电笔时，必须用手接触到笔尾的金属卡，故C错误
D.在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻几千欧大得多），在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，不是因为试电笔氖管中的氖气不会导电，故D错误。
4.家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是 （ ）
A.进户零线断路
B.灯泡L断路
C.开关S接触不良
D.导线cd断路
C
【解析】
用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a与火线是接通的，b、c、d与火线间断开，故故障可能是开关处断路，即开关接触不良，C选项正确，ABD错误。 故选：C。
（1）试电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：①试电笔氖管已坏；②手没有接触笔尾金属体；③火线断了。
（2）若在检修电路时，发现灯泡不亮，若火线、零线都能使试电笔发光，可能的原因是火线完好而零线处有开路，被测段的零线通过用电器和火线连接了起来。
解题小窍门
5.小雨家的空气开关发生了跳闸，则一定是电路中（ ）
A.发生了断路
B.用电器电阻过大
C.电压高于220V
D.总电流过大
D
【解析】
在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：电路发生短路；电路中用电器总功率过大。
A.如果发生了断路，电路中没有电流，空气开关不会跳闸，故A错误；
B.用电器电阻过大，则电路中电流变小，空气开关不会跳闸，故B错误；
C.一般情况下，家庭电路两端电压不变为220V；虽然电压高于220V时，也会造成电流过大、空气开关跳闸，但这不是必要的原因，故C错误；
D.空气开关发生了跳闸，一定是总电流过大造成的，故D正确。
故选：D。
家庭电路中的空气开关“跳闸”现象或保险丝“烧断”现象是因为电路中电流过大而引起的，造成家庭电路中电流过大的原因有：
（1）家庭电路中发生了短路；
（2）家庭电路中工作的用电器的总功率过大。
解题小窍门
原因 人体直接或间接跟火线接触，并与零线或大地构成通路（人体安全电压为不高于36 V）
低压触电
高压触电 高压电弧触电、跨步电压触电
触电救助 先断电，再行施救
用电原则 不接触低压带电体，不靠近高压带电体
考点二 安全用电
1.触电
2.触电急救措施：如果发生触电事故，要立即切断电源，或用干燥的木棍、竹竿将电线挑开，使触电者脱离电源，必要时应该对触电者进行人工呼吸，同时尽快通知医务人员抢救。
3.安全用电原则：家庭电路的安装应当符合安全用电的要求；不弄湿用电器；保护好用电器的绝缘层，不使它的火线裸露；对于有金属外壳的用电器，其外壳要接地；在户外，不要靠近高压带电体。
6.下列做法中，符合安全用电常识的是（ ）
A.用湿手拔用电器的插头
B.在高压电线附近放风筝
C.使用试电笔时手接触金属笔尖
D.电器起火时先切断电源
D
【解析】
A.生活中的水是导体，用湿手拔用电器的插头易引发触电，故A错误；
B.在高压电线附近放风筝易引发触电，故B错误；
C.使用试电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故C错误；
D.电器起火时，应先切断电源，再施救，故D正确。
【点评】
熟练掌握家庭电路中的安全用电常识，并能在实践中加以运用，有一定的现实意义，应引起我们的重视。
7.“安全用电，珍惜生命”是每一个公民应有的意识。下列关于家庭电路说法正确的是（ ）
A.家庭电路起火时，应先用水扑灭，然后再断开电路
B.空气开关跳闸，一定是家庭电路出现短路导致的
C.当有人触电时，漏电保护器会迅速切断电路
D.家中多个大功率用电器，应该在同一插线板上使用
C
【解析】
A.家庭电路起火时，应先断开电路用水扑灭，然后再用水扑灭，防止触电。故A错误；
B.空气开关“跳闸”有可能发生了短路，还有可能是电路中用电器总功率过大造成的。故B错误；
C.漏电保护器通过检测电路中地线和火线中电流大小差异来控制开关，当火线有漏电时（单线触电）通过进户火线的电流大,而通过进户地线的电流小,漏电保护器会自动断开，切断电路。故C正确；
D.家中多个大功率用电器不可以在同一插线板上使用，否则会使电路中电流的过大而引起火灾。故D错误。故选C。
温馨提示：
1.水是绝缘体，而自然界中的水由于溶解了矿物质，所以自然界中的水是导体，电路起火时不能用水灭火，否则会发生触电事故；
2.电路中用电器总功率过大或发生短路都会引起空气开关“跳闸”；
3.当有人触电时，漏电保护器会迅速切断电；
4.家中多个大功率用电器不能在同一插线板上使用，否则容易引起火灾。
8.我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（ ）
A.手机充电器永久的插在插座上
B.断开电源后，再更换灯泡
C.使用测电笔时，手直接接触它的笔尖
D.家庭电路保险丝断了，用铜丝代替保险丝
B
【解析】
A.充电器长时间插在电源插孔上会发热，引起线路安全事故，故A错误；
B.更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B正确；
C.使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，故C错误；
D.家庭电路的保险丝断了，不能用铜丝代替，是因为铜的熔点高，当电流过大时不能熔断，不符合安全用电原则，故D错误。
【点评】
本题考查对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，不能违反。
谢 谢
