16.2 串、并联电路中电压的规律

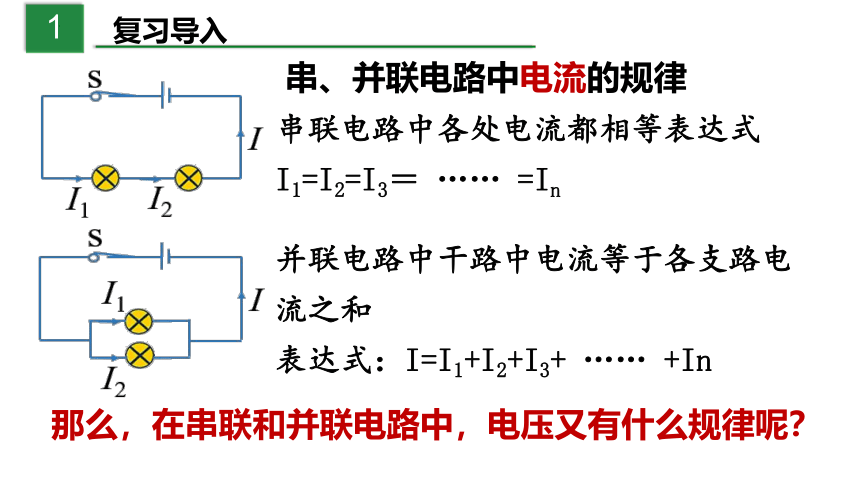

串、并联电路中电流的规律
串联电路中各处电流都相等表达式I1=I2=I3＝ …… =In
并联电路中干路中电流等于各支路电流之和
表达式：I=I1+I2+I3+ …… +In
那么，在串联和并联电路中，电压又有什么规律呢？
1
复习导入

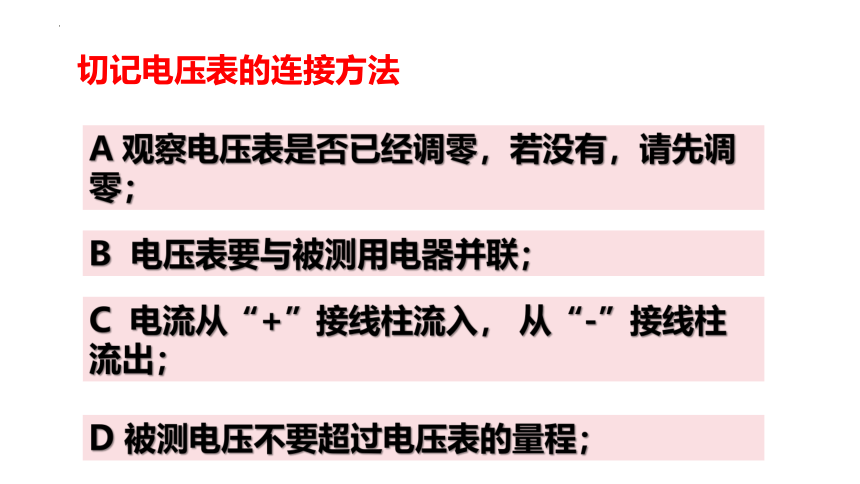

切记电压表的连接方法
B 电压表要与被测用电器并联；
C 电流从“+”接线柱流入， 从“-”接线柱流出；
D 被测电压不要超过电压表的量程；
A 观察电压表是否已经调零，若没有，请先调零；

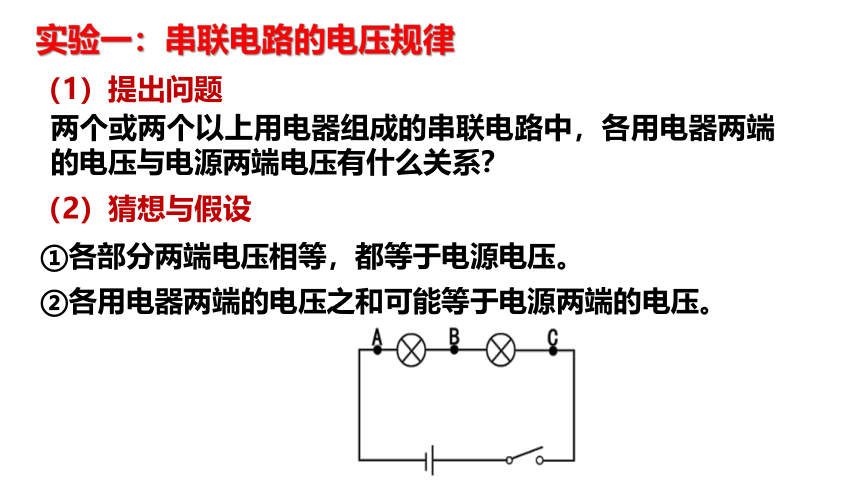

实验一：串联电路的电压规律
（1）提出问题
两个或两个以上用电器组成的串联电路中，各用电器两端的电压与电源两端电压有什么关系？
（2）猜想与假设
①各部分两端电压相等，都等于电源电压。
②各用电器两端的电压之和可能等于电源两端的电压。

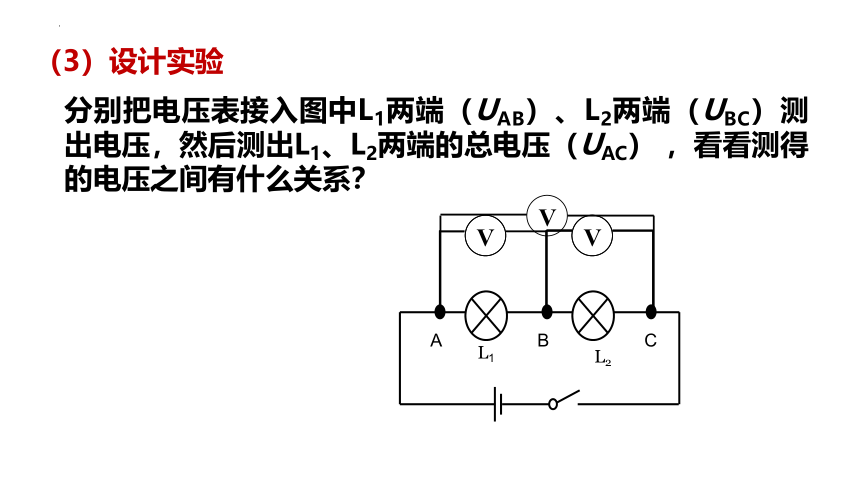

分别把电压表接入图中L1两端（UAB）、L2两端（UBC）测出电压，然后测出L1、L2两端的总电压（UAC） ，看看测得的电压之间有什么关系？
（3）设计实验
V
V
A
B
C
L1
L2
V
（4）进行实验收集数据
1. 调节电压表指针指零，检查器材；
2. 按照电路图连接电路。断开开关，检查电路；
3. 用电压表测量灯L1两端（A、B间）的电压，记为U1；
4. 用电压表测量灯L2两端（B、C间）的电压，记为U2，测量灯L1、L2两端（A、C间）的总电压为U，记入表格；
5. 更换灯泡，重复步骤3、4；
6. 总结电源两端电压（总电压）和各部分两端电压的关系。
目的：寻求普遍规律，避免实验的偶然性
①多进行几次实验；
②每次实验选用不同规格的小灯泡或其它用电器；
③改用不同电压的电源；
④将用电器的个数由两个改为三个或更多。

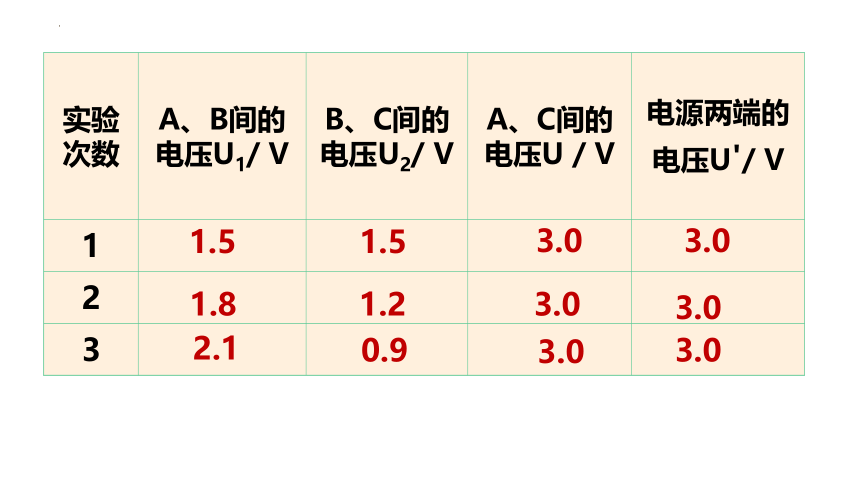

实验次数 A、B间的电压U1/ V B、C间的电压U2/ V A、C间的电压U / V 电源两端的
电压U'/ V
1
2
3
1.5
1.5
3.0
3.0
1.8
1.2
3.0
3.0
2.1
0.9
3.0
3.0
结论：在串联电路中，电源两端电压等于各用电器两端电压之和
L2
L1
S
U
U1
U2
例1.（多选）如图甲所示，电源电压是 8V且保持不变，开关 S闭合后，电压表的示数是2V，则（ ）
A.L1 两端的电压是2V
B.L2两端的电压是6V
C.L1两端的电压是2V
D.L2两端的电压是6V
CD
例2.在如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A.5.6V 1.4V
B.7V 1.4V
C.1.4V 7V
D.1.4V 5.6V
A
延伸：测量一节电池和两节电池两端的电压
一节干电池两端电压：1.5V；两节干电池两端电压：3 V
结论： 串联电池组的总电压等于各个电池电压之和。
实验二：并联电路的电压规律
（1）提出问题
两个或两个以上用电器并联，各支路用电器两端的电压与电源两端电压有什么关系？
L1
L2
（2）猜想与假设
①各支路用电器两端的电压可能都相等且等于电源两端电压；
②各支路用电器两端电压不相等，它们的和等于电源两端电压
（3）设计并进行实验
①选用两个规格相同的灯泡并联起来接到电源上，分别将电压表并联在A和B、C和D、E和F之间，测出相应的电压值；
②换上两个规格不同的灯泡，重复上述实验；
③分别选用两个规格相同和不相同的灯泡，所用电源为三节干电池，重复上述实验。
L2
S
L1
L1
L2
A
B
C
D
E
F
（4）实验数据
实验次数 A、B间的电压 U1/ V C、D间的电压 U2/ V E、F间的电压U/ V
1
2
3
4
3
3
3
3
3
3
4.5
4.5
4.5
4.5
4.5
4.5
U=U1=U2
（5）分析及结论
并联电路中，各支路用电器两端的电压等于电源两端电压
延伸：在实验中，每次都要把电压表拆下来，重新连接。能不能同时接入三个电压表，测出三处的电压值？
改进方案：
同时接入三个电压表
例3.如图所示，电源电压保持不变. 当开关 S2闭合时电压表的示数（ ）
A.变大 B.变小
C.不变 D.无法确定
C
例4.如图所示，电压表的示数为3V，则L1两端的电压是____，L2两端的电压是____，电源两端的电压是____。
3V
3V
3V
串、并联电路
中的电压规律
探究串联电路
中的电压规律
串联电路两端的总电压等于各部分电路两端的电压之和，即U=U1+U2+…+Un
探究并联电路
中的电压规律
并联电路中电源电压与各并联支路两端的电压相等，即U=U1=U2=…=Un
课堂小结
课堂训练
1.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A.L1两端电压为2VB.L1两端电压为4VC.L2两端电压为4VD.L1和L2两端电压之和为6V
2. 如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为（　　）
A．1.2V 4.8V
B．4.8V 1.2V
C．1.2V 6V
D．6V 1.2V
A
