16.1 电 压
电与我们的生活息息相关，电压一词对于我们也不陌生。
如何让小灯泡发光？
1、有电源
2、形成闭合回路
交流与讨论：两次实验小灯泡的亮度相同吗？ 你认为是什么原因引起的？

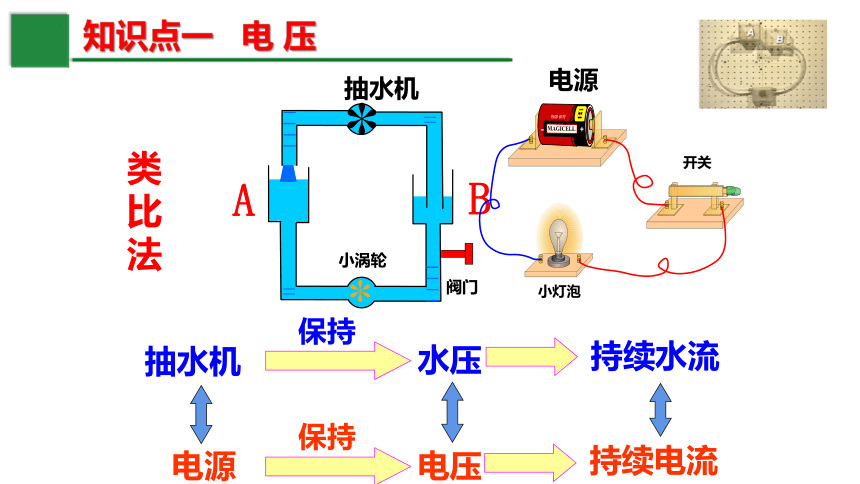

抽水机
保持
水压
持续水流
电源
保持
电压
持续电流
类比法
小涡轮
抽水机
阀门
电源
开关
小灯泡
知识点一 电 压
提供
形成
电流
电压
电源
电源是提供电压的装置；
电压是形成电流的原因。
知识点一 电 压
描述时：“某某两端的电压”
国际单位：伏特（volt），简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算：　　1kV=1000V=103V
　　　　 1mV=0.001V=10-3V
单位：
符号：
U
亚历山德罗·伏特
1800年发明伏打电堆
知识点一 电 压

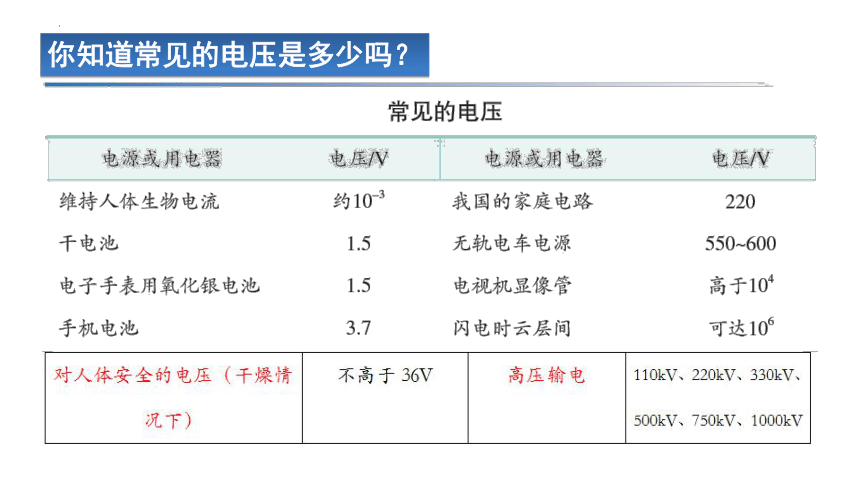

你知道常见的电压是多少吗？

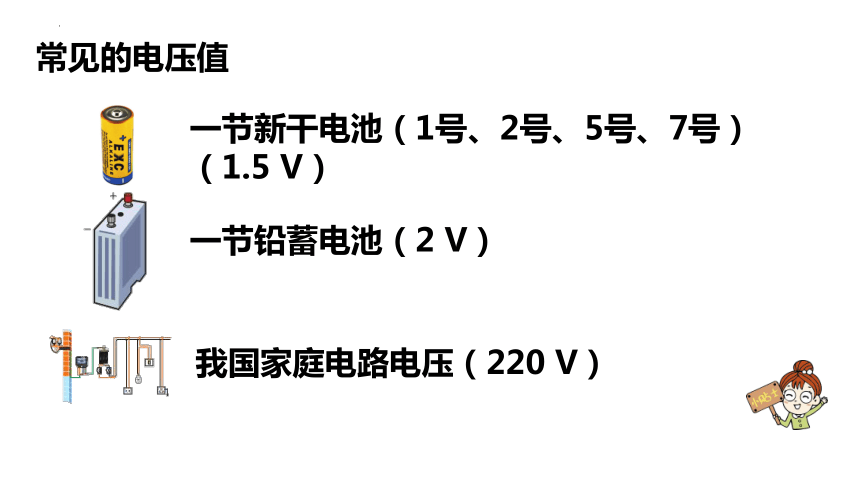

常见的电压值
一节新干电池（1号、2号、5号、7号）（1.5 V）
一节铅蓄电池（2 V）
我国家庭电路电压（220 V）
例1.下列有关电压的说法中，正确的是（ ）
A.某电路中有电流，它的两端不一定有电压
B.某电路两端有电压，电路中一定有电流
C.自然界中，有的动物本身就可以产生电压，用来自卫
D.电源是提供电压的装置，不同的电源提供的电压一般是不相同的
C
有电流一定有电压，有电压不一定有电流！！！

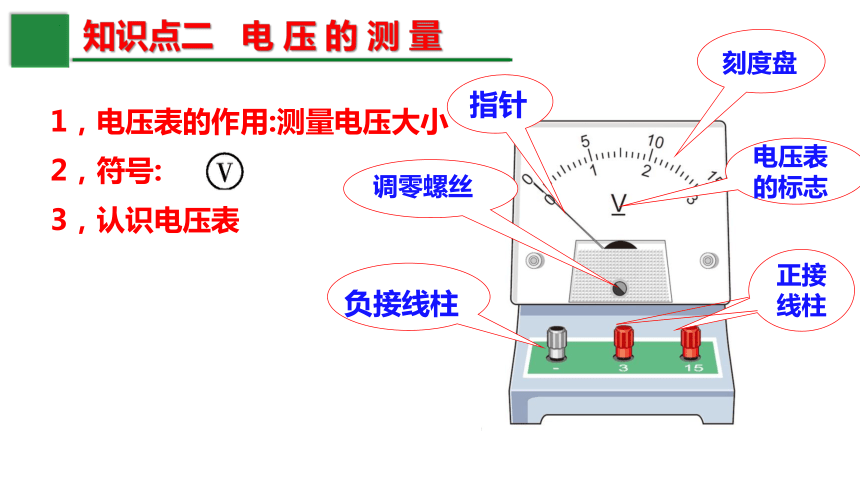

知识点二 电 压 的 测 量
1，电压表的作用:测量电压大小
2，符号:
电压表的标志
指针
刻度盘
正接线柱
调零螺丝
负接线柱
3，认识电压表
接 线 柱 量 程 每一大格 分 度 值
"15"
0—3v
"3"
0—15v
0.1v
5v
1v
0.5v

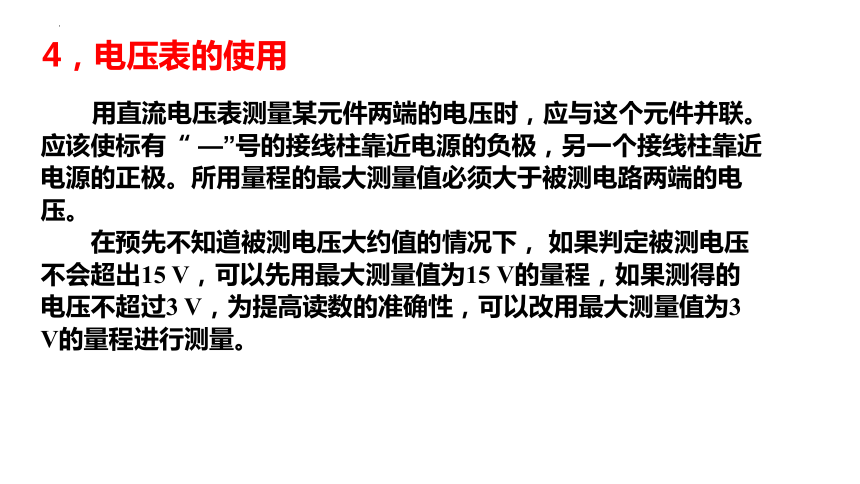

4，电压表的使用
　　用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“ —”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。
　　在预先不知道被测电压大约值的情况下， 如果判定被测电压不会超出15 V，可以先用最大测量值为15 V的量程，如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程进行测量。
① 电压表要与被测用电器________;
并联
L
S
L
S
② 必须使电流从_________流入电压表，__________流出电压表；
正接线柱
负接线柱
L
S
若正负接线柱接反，将出现电压表指针反偏的现象。
③ 被测电压不能超过电压表的__________
最大测量值
×
思考：如何选择合适的量程
(1)查看估计电压值
(2)试触（先用大量程试触）
④ 电压表可以直接并联在电源的两极上，测电源电压；

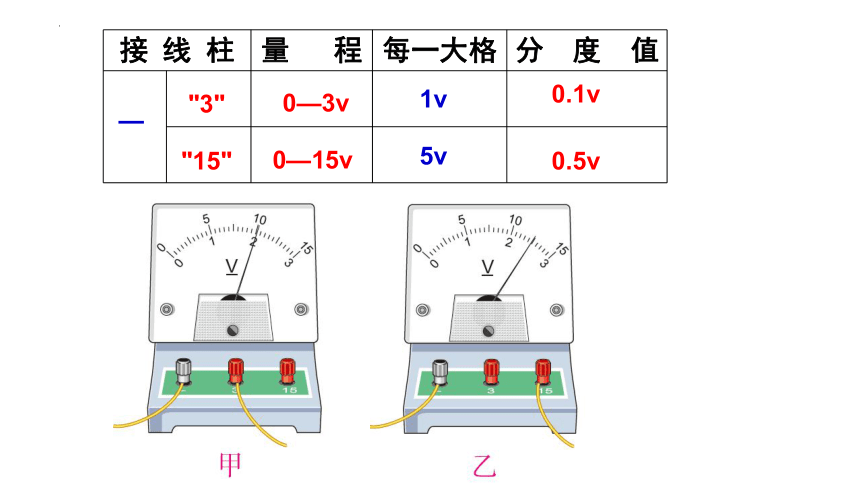

5，电压表的读数
①确定所选量程
②确定分度值
③数格读数
量程：0-3V
量程：0-15V
分度值：0.1V
分度值：0.5V
2V
12.5V
6，用电压表测量电压
（1）用电压表测量小灯泡两端电压
①画出实验电路图
②连接电路图，进行实验
U=2.5V
V
（2）用电压表测量电源两端电压
①画出实验电路图
②连接电路图，进行实验
U=2.5V
V
小灯泡两端电压UL=2.5V
电源两端电压U=2.5V
V
V
在只有一个用电器的电路中，当用电器工作时，用电器两端的电压与电源两端电压是相同的。
电压表和电流表对比
练习用电压表测量电压
V
L1
L2
L1
L2
先串后并！
电压表的使用故障
甲电压表 ；
乙电压表 ；
丙电压表 ；
例1.如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
B
例2.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图所示. 这个电池的电压是多少 哪个金属片是电池的正极？
电池的电压是 0.5V，铜片是电池的正极.
课堂小结
测量
电压表
含义
电压
使用方法
电压表和电流表的异同
1.关于电压表使用方法不正确的是（ ）A.使用电压表时首先要将表针调至零刻度B.使用电压表测量电压时，被测电压不能超过电压表的最大量程C.电压表千万不能直接连在电源的两端D.使用电压表测量电压时，必须与被测电路并联
C
2.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（ ）A.电流表、电压表都会烧坏B.电流表、电压表都不会烧坏C.电压表烧坏，电流表不会烧坏D.电流表会烧坏，电压表不会烧坏
3.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（ ）
A.灯泡亮、电压表有示数B.灯泡亮、电压表无示数C.灯泡不亮、电压表有示数D.灯泡不亮、电压表无示数
4.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（ ）A.甲是电压表，乙是电流表B.甲是电流表，乙是电压表C.甲、乙都是电流表D.甲、乙都是电压表
