人教版物理八年级上册同步提优训练：5.1　透镜（含答案）

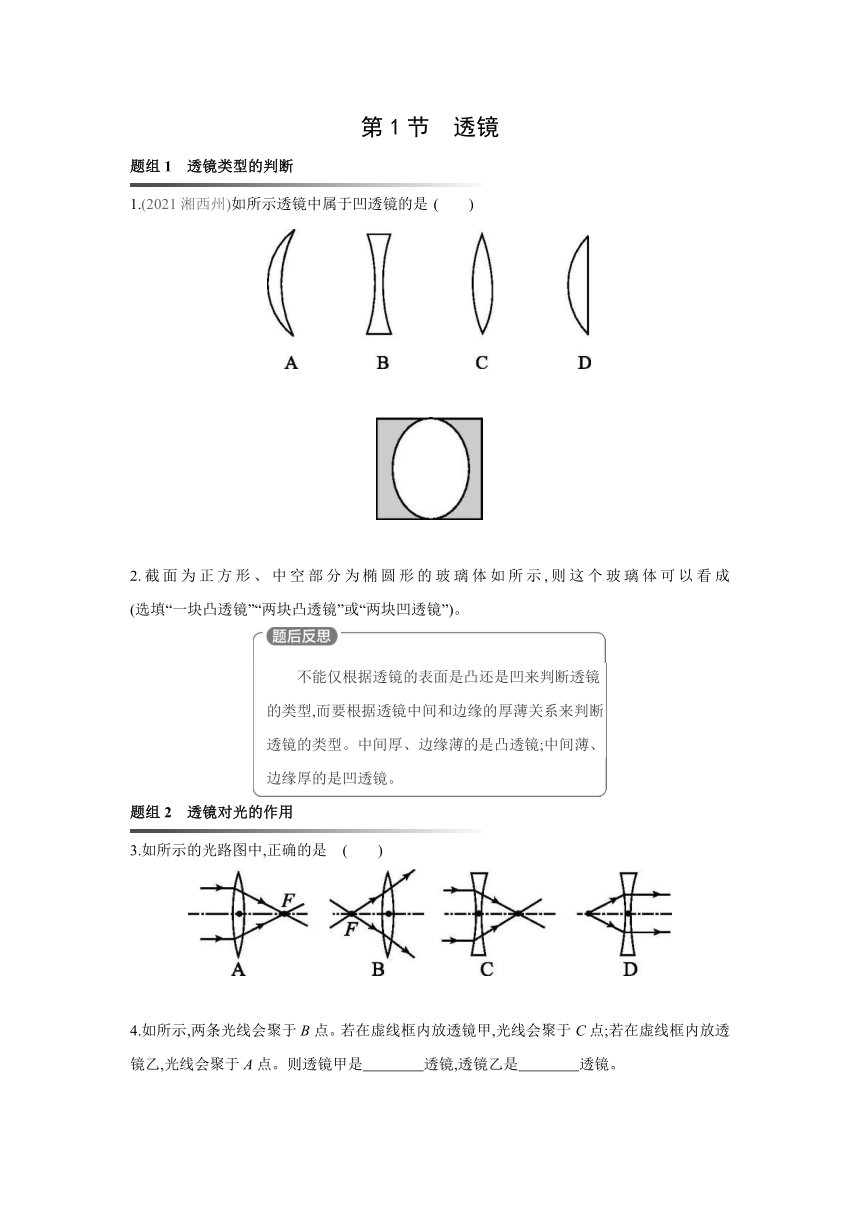

第1节　透镜
题组1　透镜类型的判断　　　　　　　
1.(2021湘西州)如所示透镜中属于凹透镜的是 (　　)
2.截面为正方形、中空部分为椭圆形的玻璃体如所示,则这个玻璃体可以看成　　　　　　　(选填“一块凸透镜”“两块凸透镜”或“两块凹透镜”)。
不能仅根据透镜的表面是凸还是凹来判断透镜
的类型,而要根据透镜中间和边缘的厚薄关系来判断
透镜的类型。中间厚、边缘薄的是凸透镜;中间薄、
边缘厚的是凹透镜。
题组2　透镜对光的作用　　　　　　　
3.如所示的光路图中,正确的是 (　　)

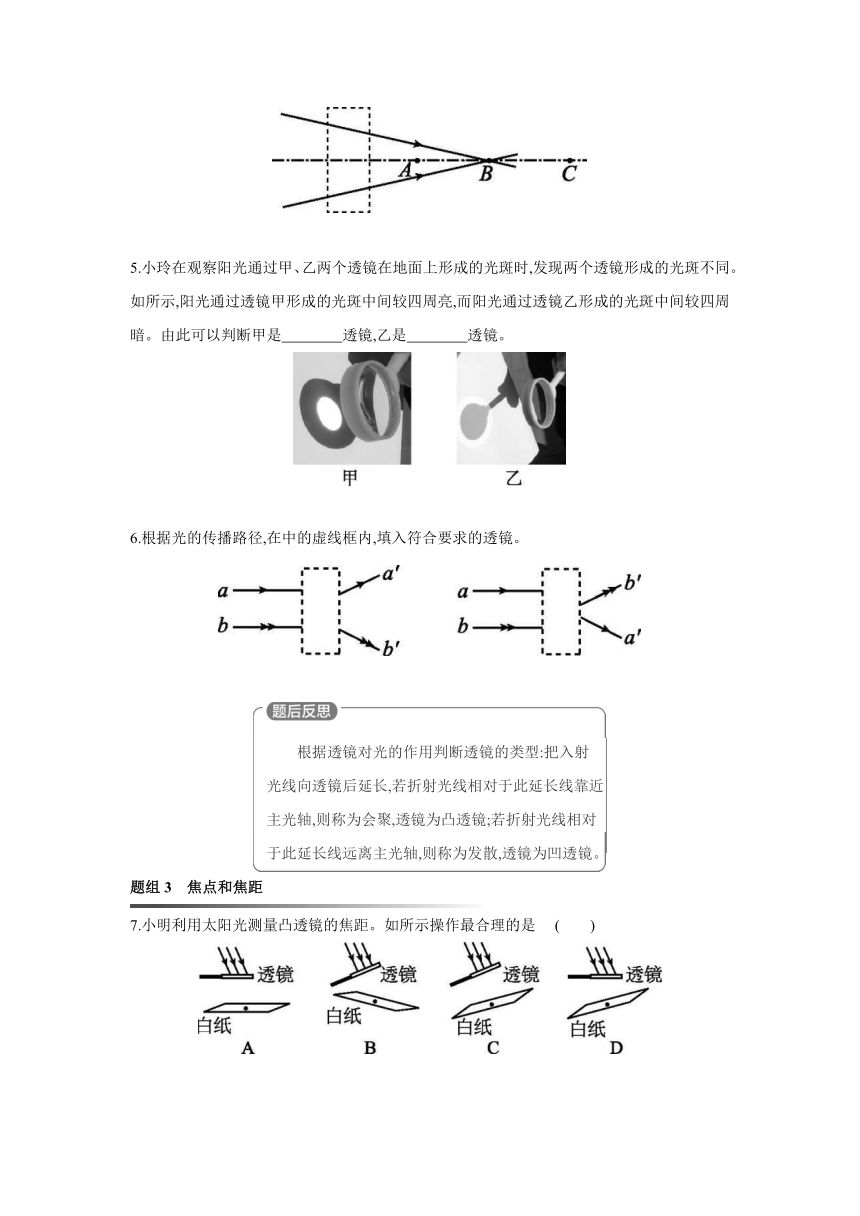

4.如所示,两条光线会聚于B点。若在虚线框内放透镜甲,光线会聚于C点;若在虚线框内放透镜乙,光线会聚于A点。则透镜甲是　　　　透镜,透镜乙是　　　　透镜。
5.小玲在观察阳光通过甲、乙两个透镜在地面上形成的光斑时,发现两个透镜形成的光斑不同。如所示,阳光通过透镜甲形成的光斑中间较四周亮,而阳光通过透镜乙形成的光斑中间较四周暗。由此可以判断甲是　　　　透镜,乙是　　　　透镜。
6.根据光的传播路径,在中的虚线框内,填入符合要求的透镜。
根据透镜对光的作用判断透镜的类型:把入射
光线向透镜后延长,若折射光线相对于此延长线靠近
主光轴,则称为会聚,透镜为凸透镜;若折射光线相对
于此延长线远离主光轴,则称为发散,透镜为凹透镜。
题组3　焦点和焦距　　　　　　　
7.小明利用太阳光测量凸透镜的焦距。如所示操作最合理的是 (　　)

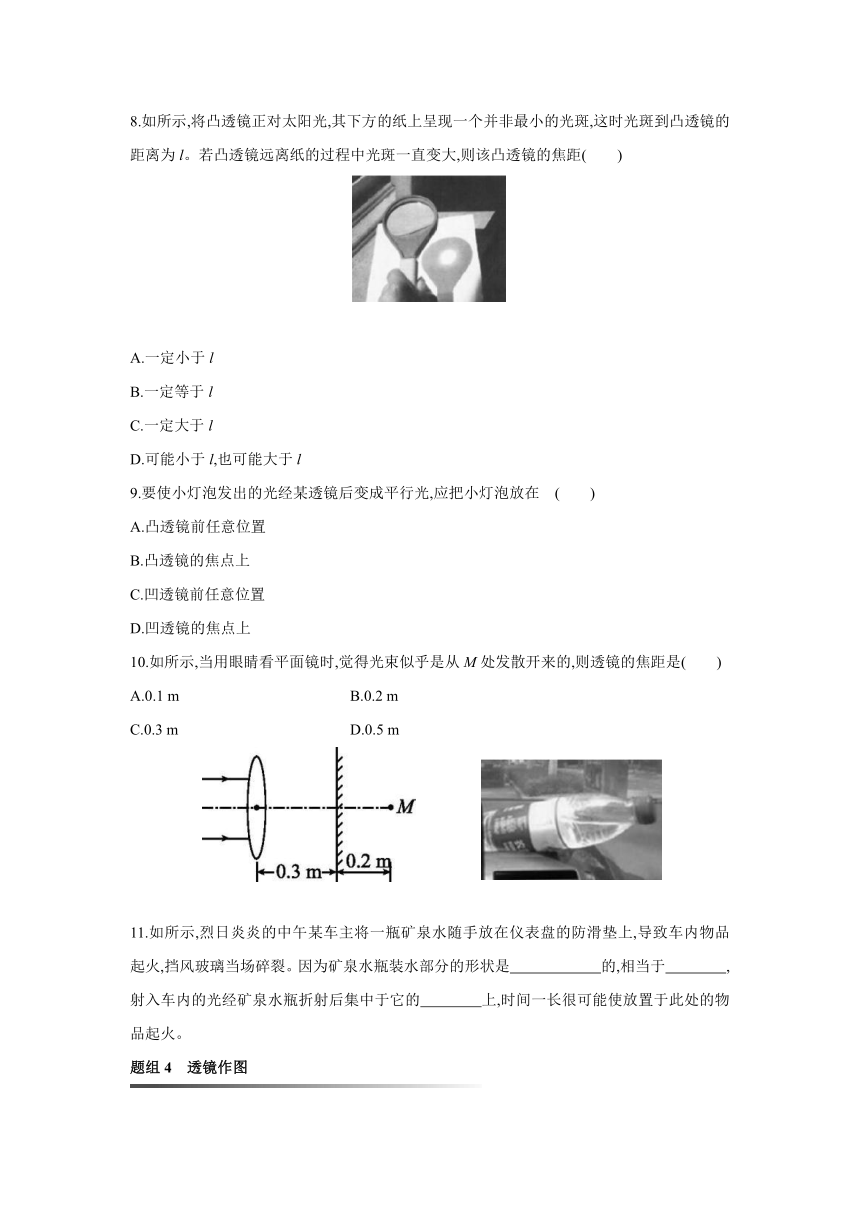

8.如所示,将凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑一直变大,则该凸透镜的焦距(　　)
A.一定小于l
B.一定等于l
C.一定大于l
D.可能小于l,也可能大于l
9.要使小灯泡发出的光经某透镜后变成平行光,应把小灯泡放在 (　　)
A.凸透镜前任意位置
B.凸透镜的焦点上
C.凹透镜前任意位置
D.凹透镜的焦点上
10.如所示,当用眼睛看平面镜时,觉得光束似乎是从M处发散开来的,则透镜的焦距是(　　)
A.0.1 m B.0.2 m
C.0.3 m D.0.5 m
11.如所示,烈日炎炎的中午某车主将一瓶矿泉水随手放在仪表盘的防滑垫上,导致车内物品起火,挡风玻璃当场碎裂。因为矿泉水瓶装水部分的形状是　　　　　　的,相当于　　　　,射入车内的光经矿泉水瓶折射后集中于它的　　　　上,时间一长很可能使放置于此处的物品起火。
题组4　透镜作图　　　　　　　
12.画出如所示的光线通过透镜后折射光线的传播方向。
13.(2021营口)如所示,S'是点光源S在平面镜中所成的像,S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。要求:
(1)画出点光源S。
(2)画出入射光线。
(3)画出反射光线经过凸透镜的折射光线。
14.(2020丹东)如所示,凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合,凹透镜的虚焦点为F1,凸透镜的焦点为F2,一条光线经凹透镜(该光线的延长线过凹透镜的虚焦点F1)折射后射向凸透镜,后经凸透镜折射后最终射入水中,请画出此过程的光路图。
思维拓展　　　　　　　　　　　　　　　　提升能力素养
15.小明在学习了凸透镜后,想到了这样一个问题:凸透镜对光有会聚作用,如果让平行光通过材料、凹凸程度不同的凸透镜,它们对光的会聚有什么不同呢 于是小明在实验室用一束平行光分别经过由两种材料做成的凸透镜A、B、C(其中A和C为同种材料制成),并得到了如所示的光路图。
(1)比较A和B两凸透镜的光路可得到的结论是:凹凸程度相同时,凸透镜的焦距与　　　　有关。
(2)比较A和C两凸透镜的光路可得到的结论是:　 。
(3)本实验用到的实验方法是　 。
答案解析
1.B　2.两块凹透镜　3.A
4.凹　凸　解： 由图知,光沿直线传播,会聚到B点。若经过透镜甲,会聚到C点,则说明透镜甲对光有发散作用,是凹透镜;若经过透镜乙,会聚到A点,则说明透镜乙对光有会聚作用,是凸透镜。
5.凸　凹
6.如图所示
7.C　解： 利用会聚太阳光法测焦距时,要将凸透镜正对着太阳光,太阳光经凸透镜后将会聚在焦点上。所以把白纸(光屏)置于另一侧并与透镜平行,改变白纸与凸透镜间的距离,直到白纸上出现一个最小、最亮的光斑,这个光斑便为焦点,测出光斑到凸透镜中心的距离,可得凸透镜的焦距。
8.A　解： 由于光斑到凸透镜的距离为l时,纸上呈现一个并非最小的光斑,所以凸透镜的焦距f≠l;若凸透镜远离纸的过程中光斑一直变大,说明凸透镜的焦点在光斑之前,因此f一定小于l。
9.B　解： 小灯泡发出的光是发散光,经过透镜后变为平行光,则这个透镜对光起到了会聚作用,应该是凸透镜;过凸透镜焦点的光经过凸透镜折射后平行于主光轴,所以应将小灯泡放在凸透镜的焦点上。
10.A
11.中间厚、边缘薄　凸透镜　焦点　解： 矿泉水瓶装水部分中间厚、边缘薄,所以相当于一个凸透镜。由于凸透镜对光有会聚作用,射入车内的光经矿泉水瓶折射后集中于它的焦点上,时间一长很可能使放置于此处的物品起火。
12.如图所示
13.如图所示
14.如图所示
15.(1)材料
(2)材料相同时,凸透镜的焦距与凹凸程度有关
(3)控制变量法
解： (1)A和B两个凸透镜的材料不同,而凹凸程度相同,由图可知:两凸透镜的焦距是不同的。由此得出:凸透镜的焦距和凸透镜的材料有关。
(2)A和C两个凸透镜的凹凸程度不同,而材料相同,由图可知:两凸透镜的焦距是不同的。由此得出:凸透镜的焦距和凸透镜的凹凸程度有关。
(3)要得到凸透镜的焦距和材料的关系,就要控制凸透镜的凹凸程度一定;要得到凸透镜的焦距和凹凸程度的关系,就要控制材料一定。这种探究方法就是控制变量法。
