人教版物理九年级全一册同步提优训练：15.2 第2课时　电路的三种状态（含答案）

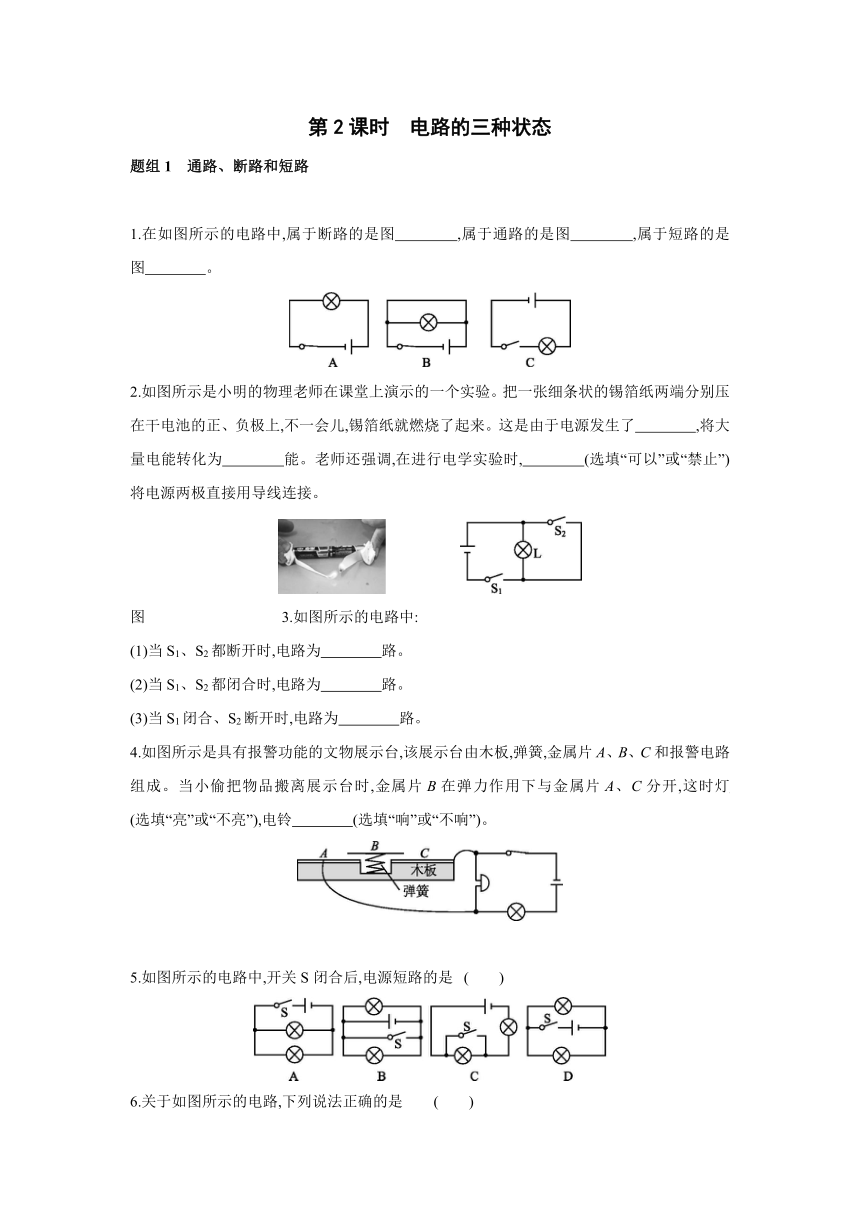

第2课时　电路的三种状态
题组1　通路、断路和短路　　　　　　 　　　　　　　　　　
　　　　　　　　
1.在如图所示的电路中,属于断路的是图　　　　,属于通路的是图　　　　,属于短路的是图　　　　。
2.如图所示是小明的物理老师在课堂上演示的一个实验。把一张细条状的锡箔纸两端分别压在干电池的正、负极上,不一会儿,锡箔纸就燃烧了起来。这是由于电源发生了　　　　,将大量电能转化为　　　　能。老师还强调,在进行电学实验时,　　　　(选填“可以”或“禁止”)将电源两极直接用导线连接。
图 3.如图所示的电路中:
(1)当S1、S2都断开时,电路为　　　　路。
(2)当S1、S2都闭合时,电路为　　　　路。
(3)当S1闭合、S2断开时,电路为　　　　路。
4.如图所示是具有报警功能的文物展示台,该展示台由木板,弹簧,金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时,金属片B在弹力作用下与金属片A、C分开,这时灯　　　　(选填“亮”或“不亮”),电铃　　　　(选填“响”或“不响”)。
5.如图所示的电路中,开关S闭合后,电源短路的是 (　　)

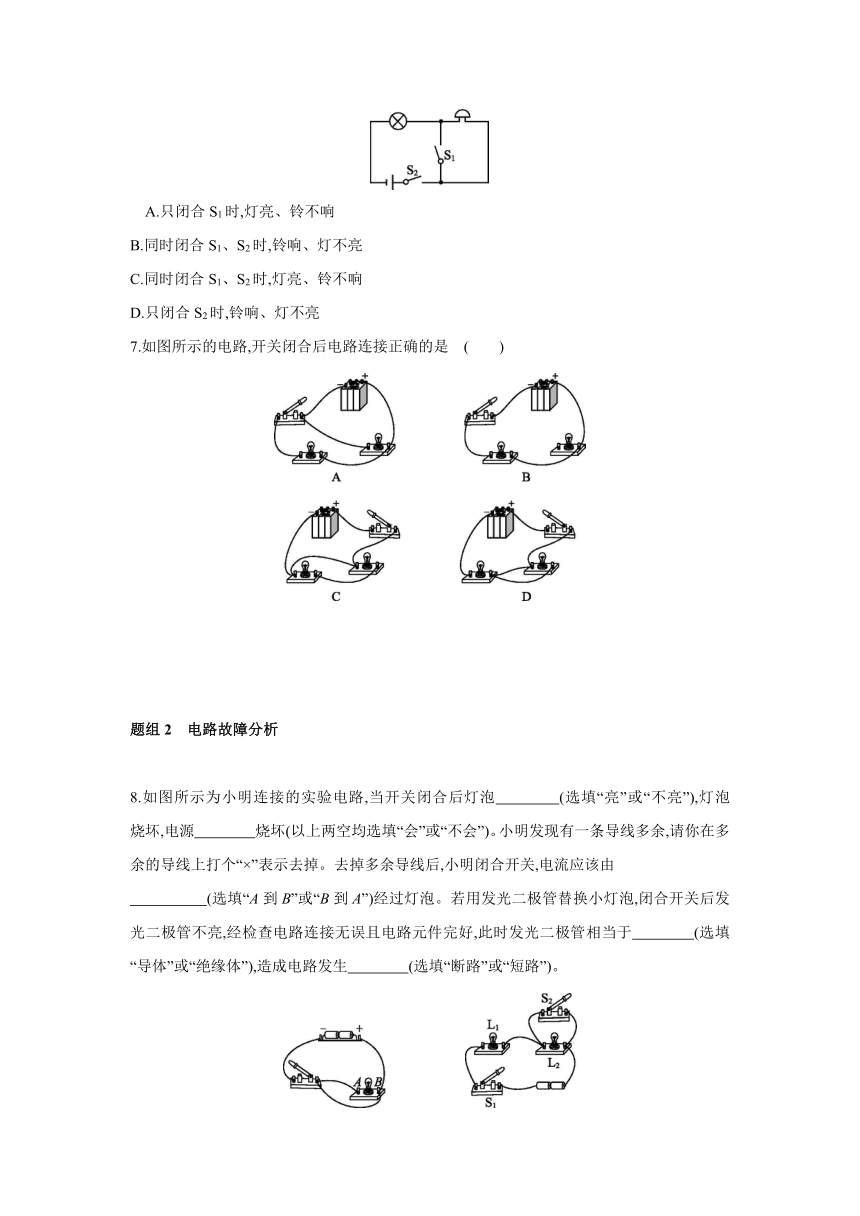

6.关于如图所示的电路,下列说法正确的是 (　　)
　A.只闭合S1时,灯亮、铃不响
B.同时闭合S1、S2时,铃响、灯不亮
C.同时闭合S1、S2时,灯亮、铃不响
D.只闭合S2时,铃响、灯不亮
7.如图所示的电路,开关闭合后电路连接正确的是 (　　)
题组2　电路故障分析
　　　　　　　　
8.如图所示为小明连接的实验电路,当开关闭合后灯泡　　　　(选填“亮”或“不亮”),灯泡　　　　烧坏,电源　　　　烧坏(以上两空均选填“会”或“不会”)。小明发现有一条导线多余,请你在多余的导线上打个“×”表示去掉。去掉多余导线后,小明闭合开关,电流应该由
　　　 　(选填“A到B”或“B到A”)经过灯泡。若用发光二极管替换小灯泡,闭合开关后发光二极管不亮,经检查电路连接无误且电路元件完好,此时发光二极管相当于　　　　(选填“导体”或“绝缘体”),造成电路发生　　　　(选填“断路”或“短路”)。
图 9.分析如图所示电路:
(1)当闭合S1、S2时,只有　　　　会发光。
(2)只闭合S1时,发现L1不发光,L2发光,则故障可能是L1　　　　(选填“短路”或“断路”)。
(3)只闭合S1时,发现L1和L2都不发光,则故障可能是L2　　　　(选填“短路”或“断路”)。
10.小明同学使用手电筒时发现小灯泡不亮,在进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是 (　　)
A.小灯泡灯丝断了 B.电池没电了
C.开关处出现短路 D.小灯泡接触不良
11.(2021青海)如图所示,开关S闭合后,灯泡L1、L2都不发光,用一段导线的两端接触a、b两点时,两灯泡都不发光;接触b、c两点时,两灯泡也不发光;接触c、d两点时,两灯泡都发光。此电路中发生的故障可能是 (　　)
A.灯泡L1断路 B.灯泡L2断路 C.开关S断路 D.灯泡L2短路
12.如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光。于是他用一根导线分别连接a、b,b、c,c、d和a、c两点,灯L1、L2均不发光,再用导线连接b、d两点时,灯L1发光,L2不发光。由此判定电路的故障是 (　　)
A.灯L1与开关S均断路 B.灯L2与开关S均断路
C.灯L1与开关S均短路 D.灯L2与开关S均短路
题后反思
用导线判断串联电路故障的实质——“建桥”:
将导线接在某两点之间,相当于在这两点之间“建桥”,可以使电流绕过处于两点之间的用电器。若其他用电器开始工作,则证明这两点之间发生了断路;若其他用电器仍未工作,则证明这两点之外的电路部分断路。
思维拓展　　　　　　　　　　　　　　　　提升能力素养
13.如图所示为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析:
(1)定时器(时钟)应该安装在b导线上,在定时阶段,该导线是　　　　(选填“通”或“断”)路,因此起爆器处于　　　　状态,所以在定时阶段起爆器不会引爆炸弹。
(2)定时结束时,定时器(时钟)会把b导线　　　(选填“接通”或“切断”),此时电流　　　　(选填“能”或“不能”)通过起爆器,所以在定时结束的瞬间起爆器立即引爆炸弹。
(3)综上可知,定时器(时钟)在定时阶段相当于一个　　　　(选填“闭合”或“断开”)的开关。为使该定时装置停止工作,应立即剪断　　　　(选填“a”或“b”)导线。
答案解析
第2课时　电路的三种状态
1.C　A　B
2.短路　内　禁止
3.(1)断　(2)短　(3)通
4.亮　响　解： 当小偷把物品搬离展示台时,金属片B在弹簧弹力作用下与金属片A、C分开,此时灯泡和电铃串联,则灯亮、电铃响。
5.B 6.C　 7.A　
8.不亮　不会　会　如图所示　B到A　绝缘体　断路
9.(1)L1　(2)短路　(3)断路
解： 当闭合S1、S2时,L2发生短路,则L2不发光,只有L1发光;只闭合S1时,L2发光,说明电路是通路,而L1不发光,则故障可能是L1短路;只闭合S1时,L1和L2都不发光,说明电路是断路,则L1或L2断路都有可能。
10.C　
11.C　解： 由电路图知,闭合开关后,如果灯L1断路,导线接触a、b两点时,L2会发光,故A错误;如果灯L2断路,导线接触b、c两点时,L1会发光,故B错误;如果开关断路,导线接触c、d两点时,电路是通路,两灯都发光,故C正确;如果灯L2短路,L1会发光,故D错误。
12.B　解： 由题知,用导线连接b、d两点时,灯L1发光,故b、d间断路;用导线连接b、c,c、d两点时,灯L1、L2均不发光,则说明灯L2与开关S均断路。
13.(1)通　短路　(2)切断　能　(3)闭合　a
解： (1)定时器(时钟)安装在b导线上,在定时阶段,起爆器被b导线短接,不工作,起爆器上没有电流通过。
(2)当定时器(时钟)定时结束时,b导线被切断,此时电流能通过起爆器,因此在定时结束的瞬间起爆器立即引爆炸弹。
(3)定时器(时钟)接在b导线上,在定时阶段,b导线是通路,所以定时器(时钟)相当于闭合的开关;为使爆炸装置停止工作,应剪断a导线,这时整个电路处于断路状态,无电流通过。
