人教版物理九年级全一册同步提优训练：15.2 第1课时　电流和电路的构成（含答案）

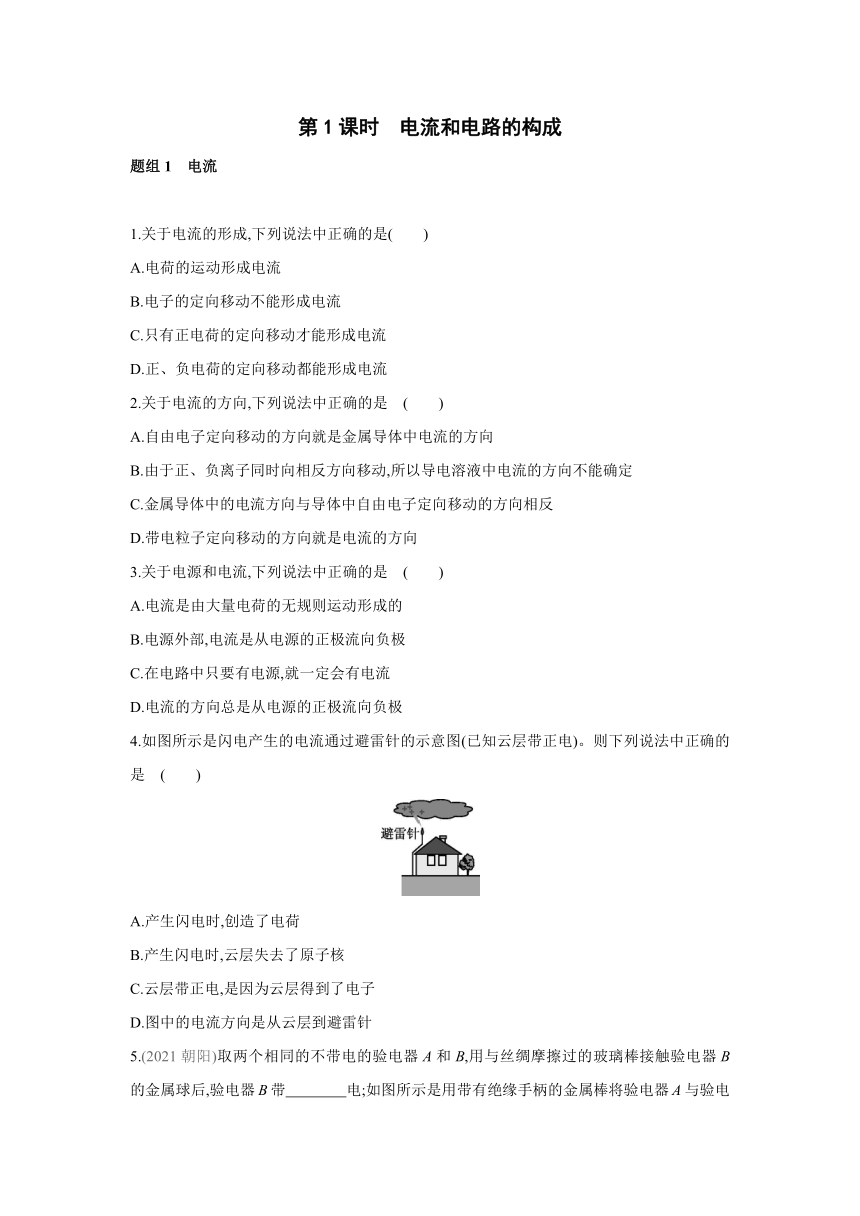

第1课时　电流和电路的构成
题组1　电流
　　　　　　　　
1.关于电流的形成,下列说法中正确的是(　　)
A.电荷的运动形成电流
B.电子的定向移动不能形成电流
C.只有正电荷的定向移动才能形成电流
D.正、负电荷的定向移动都能形成电流
2.关于电流的方向,下列说法中正确的是 (　　)
A.自由电子定向移动的方向就是金属导体中电流的方向
B.由于正、负离子同时向相反方向移动,所以导电溶液中电流的方向不能确定
C.金属导体中的电流方向与导体中自由电子定向移动的方向相反
D.带电粒子定向移动的方向就是电流的方向
3.关于电源和电流,下列说法中正确的是 (　　)
A.电流是由大量电荷的无规则运动形成的
B.电源外部,电流是从电源的正极流向负极
C.在电路中只要有电源,就一定会有电流
D.电流的方向总是从电源的正极流向负极
4.如图所示是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列说法中正确的是 (　　)
A.产生闪电时,创造了电荷
B.产生闪电时,云层失去了原子核
C.云层带正电,是因为云层得到了电子
D.图中的电流方向是从云层到避雷针

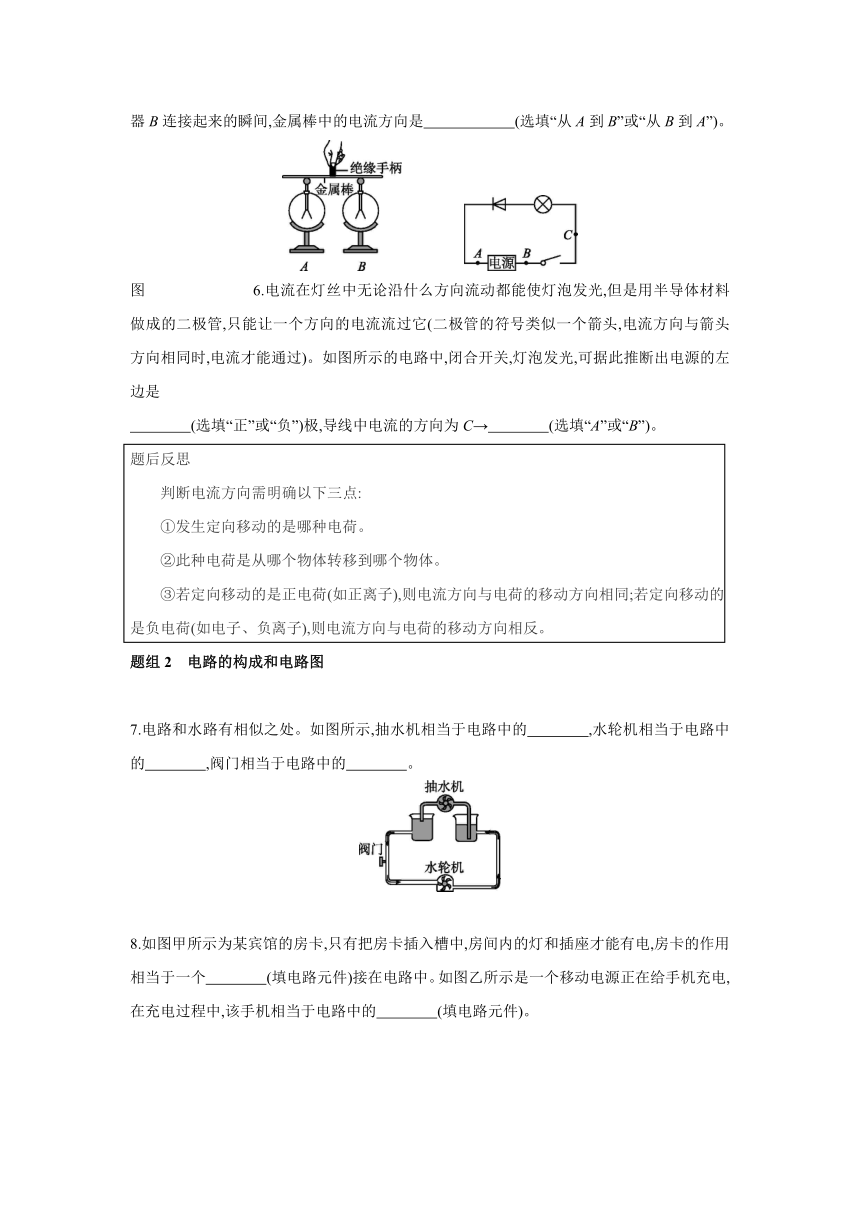

5.(2021朝阳)取两个相同的不带电的验电器A和B,用与丝绸摩擦过的玻璃棒接触验电器B的金属球后,验电器B带　　　　电;如图所示是用带有绝缘手柄的金属棒将验电器A与验电器B连接起来的瞬间,金属棒中的电流方向是　　　　　　(选填“从A到B”或“从B到A”)。
图 6.电流在灯丝中无论沿什么方向流动都能使灯泡发光,但是用半导体材料做成的二极管,只能让一个方向的电流流过它(二极管的符号类似一个箭头,电流方向与箭头方向相同时,电流才能通过)。如图所示的电路中,闭合开关,灯泡发光,可据此推断出电源的左边是
　　　　(选填“正”或“负”)极,导线中电流的方向为C→　　　　(选填“A”或“B”)。
题后反思
　　判断电流方向需明确以下三点:
①发生定向移动的是哪种电荷。
②此种电荷是从哪个物体转移到哪个物体。
③若定向移动的是正电荷(如正离子),则电流方向与电荷的移动方向相同;若定向移动的是负电荷(如电子、负离子),则电流方向与电荷的移动方向相反。
题组2　电路的构成和电路图
　　　　　　　　
7.电路和水路有相似之处。如图所示,抽水机相当于电路中的　　　　,水轮机相当于电路中的　　　　,阀门相当于电路中的　　　　。
　　

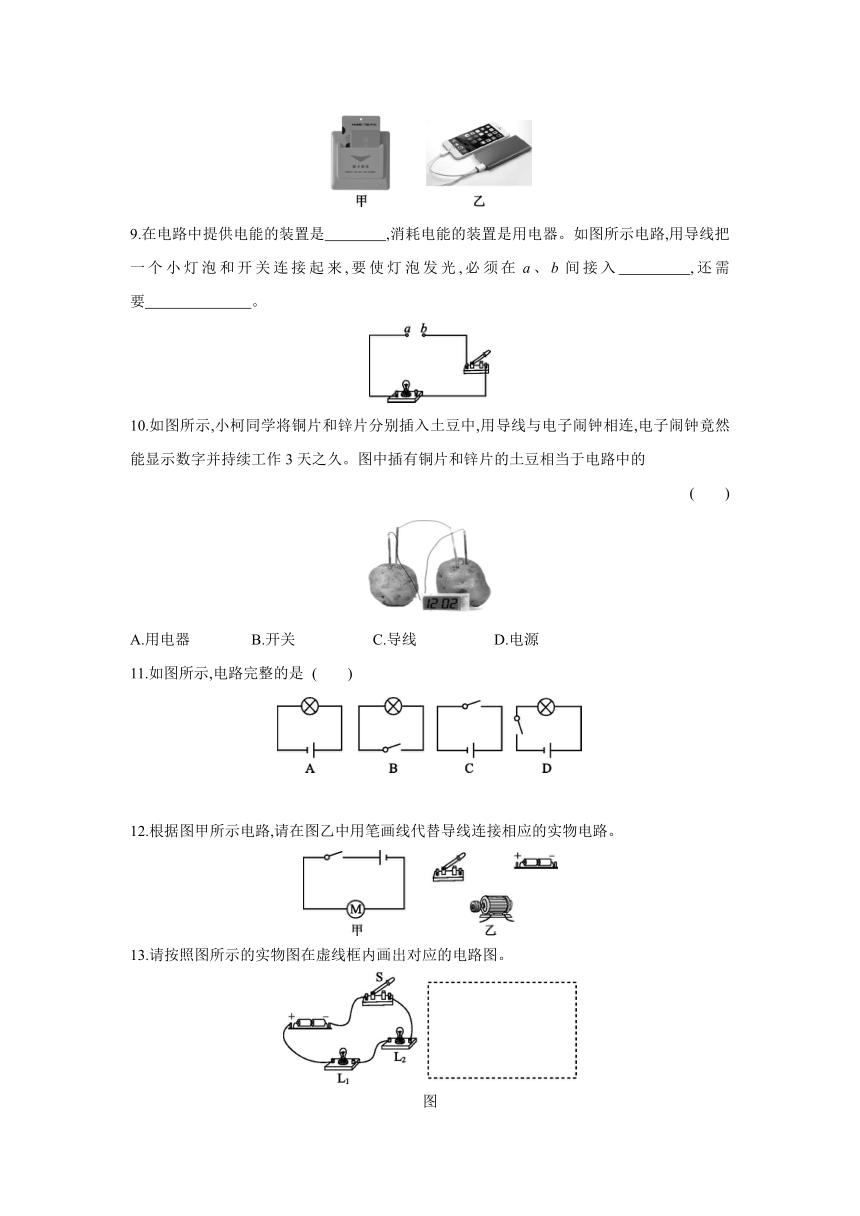

8.如图甲所示为某宾馆的房卡,只有把房卡插入槽中,房间内的灯和插座才能有电,房卡的作用相当于一个　　　　(填电路元件)接在电路中。如图乙所示是一个移动电源正在给手机充电,在充电过程中,该手机相当于电路中的　　　　(填电路元件)。
9.在电路中提供电能的装置是　　　　,消耗电能的装置是用电器。如图所示电路,用导线把一个小灯泡和开关连接起来,要使灯泡发光,必须在a、b间接入　　　　,还需要　　　　　　　。
10.如图所示,小柯同学将铜片和锌片分别插入土豆中,用导线与电子闹钟相连,电子闹钟竟然能显示数字并持续工作3天之久。图中插有铜片和锌片的土豆相当于电路中的
(　　)
A.用电器 B.开关 C.导线 D.电源
11.如图所示,电路完整的是 (　　)
12.根据图甲所示电路,请在图乙中用笔画线代替导线连接相应的实物电路。
13.请按照图所示的实物图在虚线框内画出对应的电路图。
图　　　　　　　　　　　　　
题后反思
画电路图的注意事项:①规范使用各种电路元件符号。②电路图一般画成长方形,导线
横平竖直,电路元件分布要尽量均匀。③元件不要画在拐角处。④尽量使电路图简洁美观。
思维拓展　　　　　　　　　　　　　　　　提升能力素养
14.青少年科技创新材料中有一种变光二极管,电流从其P端流入时发红光,从其Q端流入时发绿光,奥秘在于其内部封装有一红一绿两个发光二极管,二极管具有单向导电性,其符号为“”,当电流从其“+”接线柱流入时发光二极管能通电且发光,当电流从其“-”接线柱流入时发光二极管不能发光,则该变光二极管的内部结构可能是图中的 (　　)
答案解析
第1课时　电流和电路的构成
1.D　2.C　3.B
4.D　解： 闪电是云层的放电现象,云层在运动过程中与空气摩擦失去电子而带正电;摩擦起电的实质是电荷的转移,故A、B、C错误。云层带正电荷,避雷针工作时尖端放电,负电荷从大地定向移动到云层,因此电流的方向是从云层流向大地,故D正确。
5.正　从B到A
解： 用丝绸摩擦过的玻璃棒带正电,用与丝绸摩擦过的玻璃棒与验电器B的金属球接触后,验电器B由于失去电子而带正电;用带绝缘手柄的金属棒将两个验电器的金属球连接起来时,验电器A上的自由电子向验电器B转移,因为电子带负电,电流方向与电子定向移动方向相反,所以瞬间电流方向是从B到A。
6.负　A　解： 由二极管的单向导电性可知,电路中的电流方向是由B→C→A。导线中的电流方向是从电源的正极出来回到负极,所以电源的左边是负极,右边是正极。
7.电源　用电器　开关　
8.开关　用电器
9.电源　电源　闭合开关
10.D　解： 电子闹钟持续工作3天之久,说明电子闹钟接入电路中,有电源提供持续的电流,所以插有铜片和锌片的土豆相当于电源。
11.D　解： 一个完整的电路由电源、开关、用电器和导线这四部分组成。图A中缺少开关;图B中缺少电源;图C中缺少用电器,所以图A、B、C都不是完整的电路,只有图D符合要求。
12.如图所示
13.如图所示
14.C　解： 二极管具有单向导电性,当电流从二极管的正接线柱流入、负接线柱流出时,二极管接通;当电流从二极管的负接线柱流入时,二极管在电路中处于断开状态。根据题意可知,电流从P端流入时发红光,从Q端流入时发绿光,所以两个二极管要并列反向接入电路,且发红光二极管的正接线柱在P端,负接线柱在Q端,发绿光二极管的正接线柱在Q端,负接线柱在P端,所以图C正确。
