人教版物理九年级全一册同步提优训练：15.3　串联和并联（含答案）

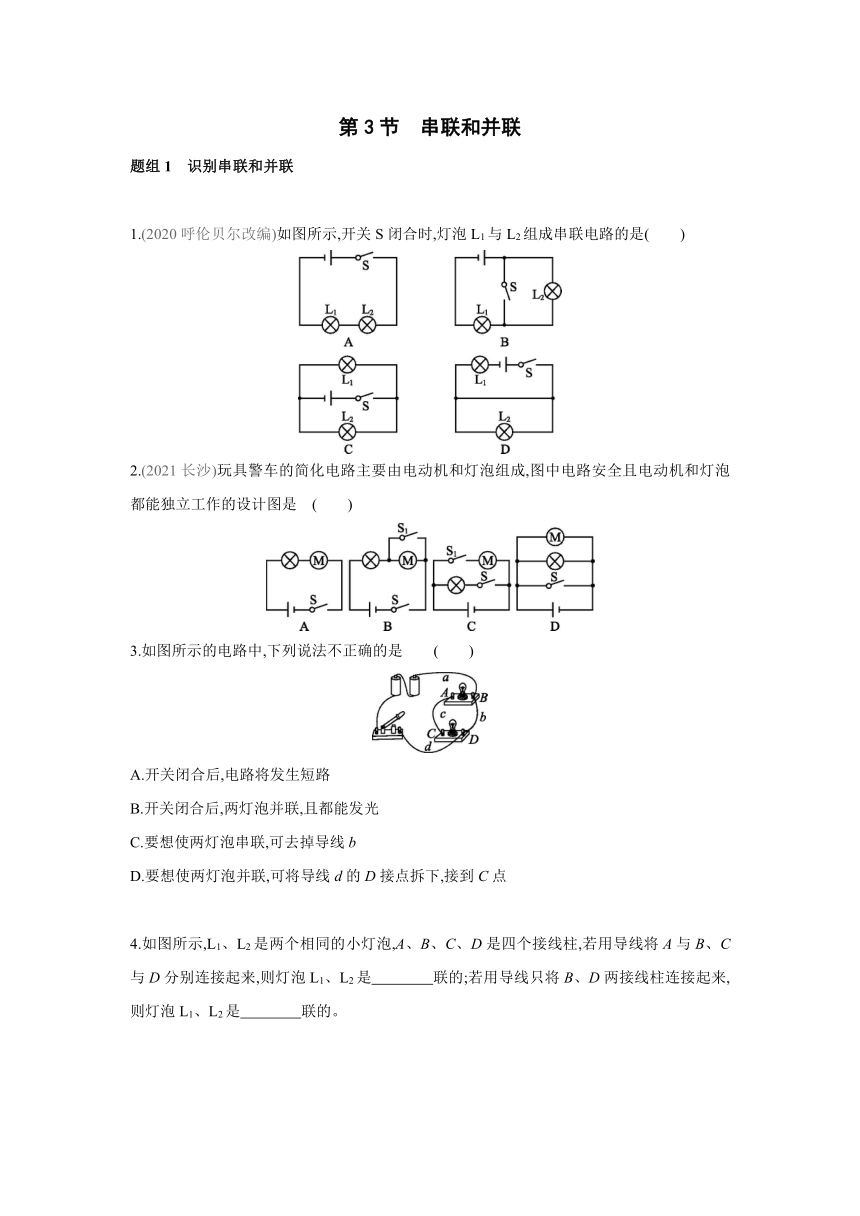

第3节　串联和并联
题组1　识别串联和并联　　　　　　 　　　　　　　　　　
　　　　　　　　
1.(2020呼伦贝尔改编)如图所示,开关S闭合时,灯泡L1与L2组成串联电路的是(　　)
2.(2021长沙)玩具警车的简化电路主要由电动机和灯泡组成,图中电路安全且电动机和灯泡都能独立工作的设计图是 (　　)
3.如图所示的电路中,下列说法不正确的是 (　　)
A.开关闭合后,电路将发生短路
B.开关闭合后,两灯泡并联,且都能发光
C.要想使两灯泡串联,可去掉导线b
D.要想使两灯泡并联,可将导线d的D接点拆下,接到C点

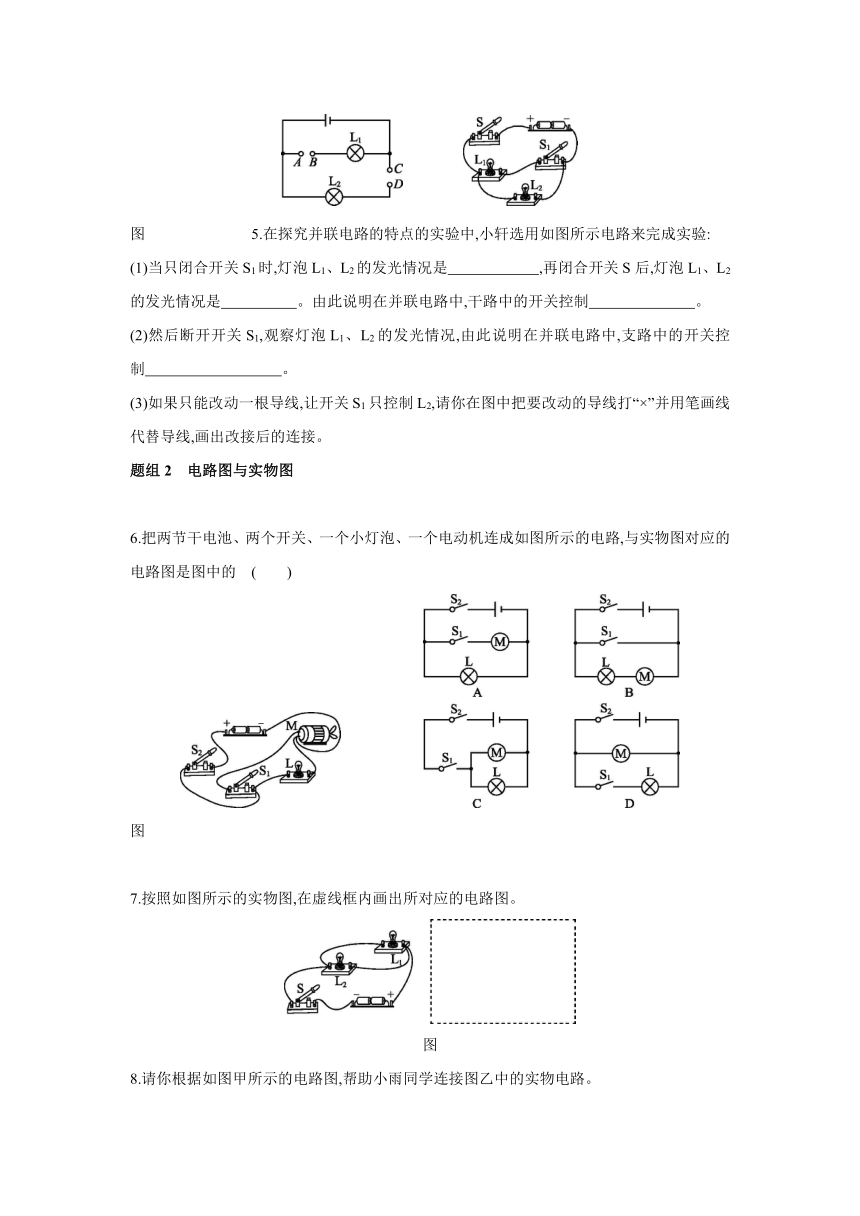

4.如图所示,L1、L2是两个相同的小灯泡,A、B、C、D是四个接线柱,若用导线将A与B、C与D分别连接起来,则灯泡L1、L2是　　　　联的;若用导线只将B、D两接线柱连接起来,则灯泡L1、L2是　　　　联的。
图 5.在探究并联电路的特点的实验中,小轩选用如图所示电路来完成实验:
(1)当只闭合开关S1时,灯泡L1、L2的发光情况是　　　　　　,再闭合开关S后,灯泡L1、L2的发光情况是　　　　　。由此说明在并联电路中,干路中的开关控制　　　　　　　。
(2)然后断开开关S1,观察灯泡L1、L2的发光情况,由此说明在并联电路中,支路中的开关控制　　　　　　　　　。
(3)如果只能改动一根导线,让开关S1只控制L2,请你在图中把要改动的导线打“×”并用笔画线代替导线,画出改接后的连接。
题组2　电路图与实物图
　　　　　　　　
6.把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路,与实物图对应的电路图是图中的 (　　)
图
7.按照如图所示的实物图,在虚线框内画出所对应的电路图。
图　　　　　　　　　　　　　

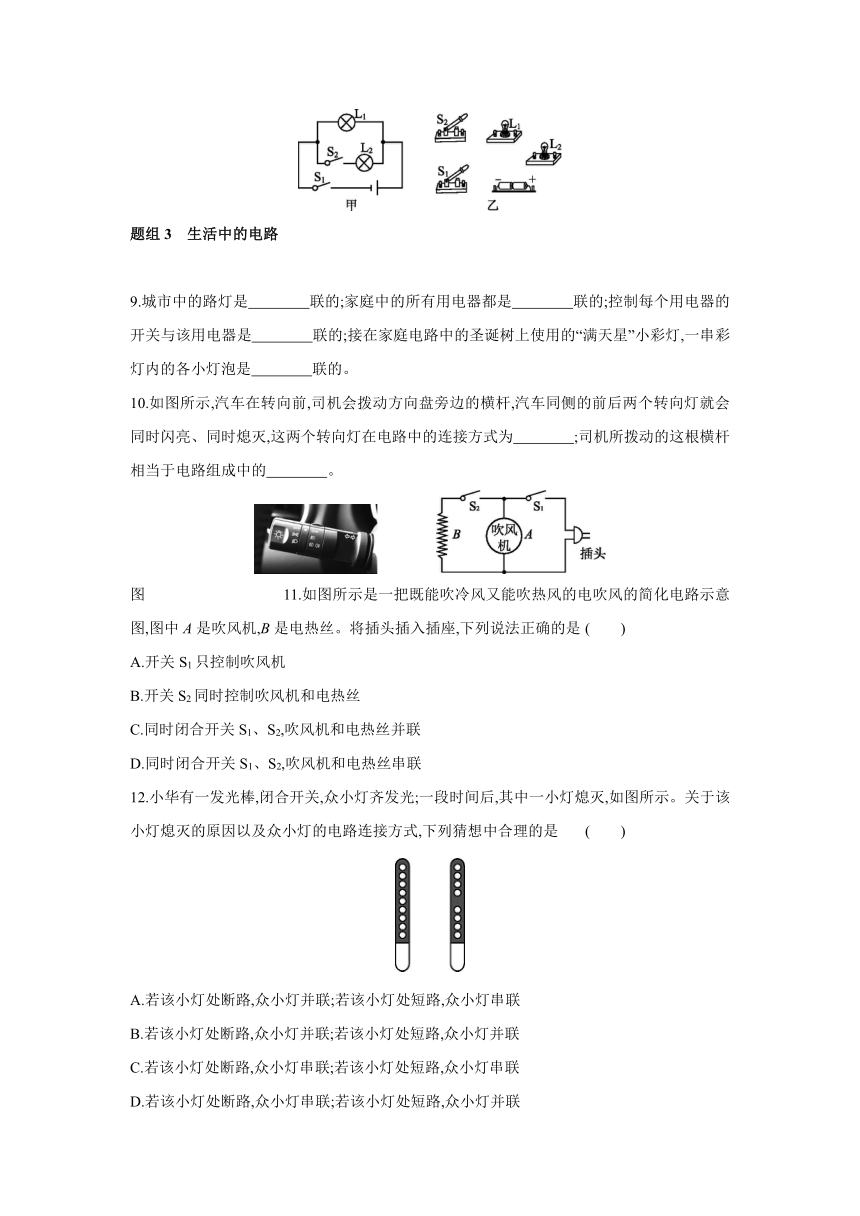

8.请你根据如图甲所示的电路图,帮助小雨同学连接图乙中的实物电路。
题组3　生活中的电路
　　　　　　　　
9.城市中的路灯是　　　　联的;家庭中的所有用电器都是　　　　联的;控制每个用电器的开关与该用电器是　　　　联的;接在家庭电路中的圣诞树上使用的“满天星”小彩灯,一串彩灯内的各小灯泡是　　　　联的。
10.如图所示,汽车在转向前,司机会拨动方向盘旁边的横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,这两个转向灯在电路中的连接方式为　　　　;司机所拨动的这根横杆相当于电路组成中的　　　　。
图 11.如图所示是一把既能吹冷风又能吹热风的电吹风的简化电路示意图,图中A是吹风机,B是电热丝。将插头插入插座,下列说法正确的是 (　　)
A.开关S1只控制吹风机
B.开关S2同时控制吹风机和电热丝
C.同时闭合开关S1、S2,吹风机和电热丝并联
D.同时闭合开关S1、S2,吹风机和电热丝串联
12.小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是 (　　)
A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联
B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联
C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联
D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联
思维拓展　　　　　　　　　　　　　　　　提升能力素养
13. 物理课上,老师给同学们出示了一个有盖的木盒,盒盖上可看到两个灯泡和一个开关(导线的连接情况隐藏在盒内),如图所示。当老师闭合开关时,两个灯泡都亮了,断开开关,两灯泡又都熄灭了。
(1)请你判断:在这个木盒内,除了导线,一定还有另外一个电路元件,它是　　　　。
(2)根据上述现象,你　　　　(选填“能”或“不能”)断定这两个灯泡是串联的。不添加器材,请你判断两灯泡的连接方式:　


　 。
答案解析
第3节　串联和并联
1.A　
2.C　解： 该电路为串联电路,电动机和灯泡工作时相互影响,不能独立工作,故A错误;该电路为串联电路,开关S闭合,S1断开时,电动机和灯泡都工作;开关S、S1闭合时,只有灯泡工作,电动机不能独立工作,故B错误;该电路为并联电路,且每个用电器有独立的开关控制,所以电动机和灯泡都能独立工作,故C正确;由图可知,开关S闭合时,电源短路,故D错误。
3.B　解： 开关闭合后,电流将从电源正极流出,经过导线a、b、d和开关回到电源负极,电路将发生短路,B错误,A正确,故B符合题意;去掉导线b,电路中各个元件首尾相连,两灯泡串联,C正确,不符合题意;将导线d的D接点拆下,接到C点,则两灯泡并联,D正确,不符合题意。
4.并　串
5.(1)都不亮　都亮　整个电路
(2)其所在支路
(3)如图所示
6.A
7.如图所示
8.如图所示
9.并　并　串　串　
10.并联　开关
11.C　解： 由图可知,吹风机和电热丝并联连接,S1在干路上,可以控制整个电路,S2与电热丝串联,只控制电热丝,A、B说法错误;若开关S1、S2都闭合,吹风机与电热丝并联后连接在电源上,电流分两路分别经过吹风机和电热丝,故C说法正确,D说法错误。
12.A　解： 若该小灯处断路,由于其他小灯仍然能够发光,说明此小灯对其他小灯发光情况没有影响,所以它们是并联的。若该小灯处短路,如果该小灯与其他小灯是并联的,其他小灯也被短接不能发光,所以此小灯与其他小灯串联;此小灯短路,相当于在此位置串联了一段导线,所以其他小灯仍然发光。
13.(1)电源　
(2)不能　断开开关,拧下其中一个灯泡,然后闭合开关,观察另一个灯泡能否发光。若发光,则两灯泡并联;若不发光,则两灯泡串联
