第5节　串、并联电路中电流的规律

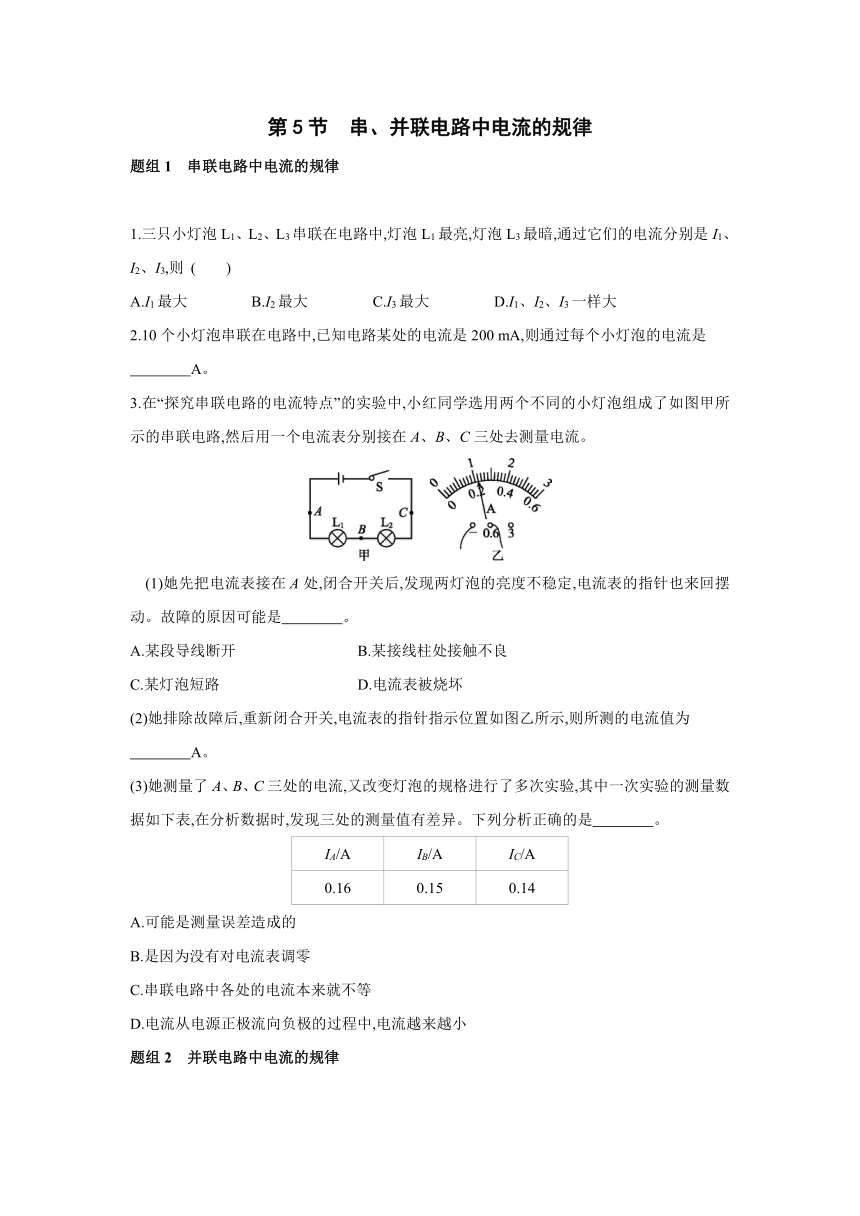

题组1　串联电路中电流的规律　
　　　　　　　
1.三只小灯泡L1、L2、L3串联在电路中,灯泡L1最亮,灯泡L3最暗,通过它们的电流分别是I1、I2、I3,则 (　　)
A.I1最大 B.I2最大 C.I3最大 D.I1、I2、I3一样大
2.10个小灯泡串联在电路中,已知电路某处的电流是200 mA,则通过每个小灯泡的电流是
　　　　A。
3.在“探究串联电路的电流特点”的实验中,小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在A、B、C三处去测量电流。
　(1)她先把电流表接在A处,闭合开关后,发现两灯泡的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是　　　　。
A.某段导线断开 B.某接线柱处接触不良
C.某灯泡短路 D.电流表被烧坏
(2)她排除故障后,重新闭合开关,电流表的指针指示位置如图乙所示,则所测的电流值为
　　　　A。
(3)她测量了A、B、C三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,发现三处的测量值有差异。下列分析正确的是　　　　。
IA/A IB/A IC/A
0.16 0.15 0.14
A.可能是测量误差造成的
B.是因为没有对电流表调零
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小
题组2　并联电路中电流的规律　
　　　　　　　

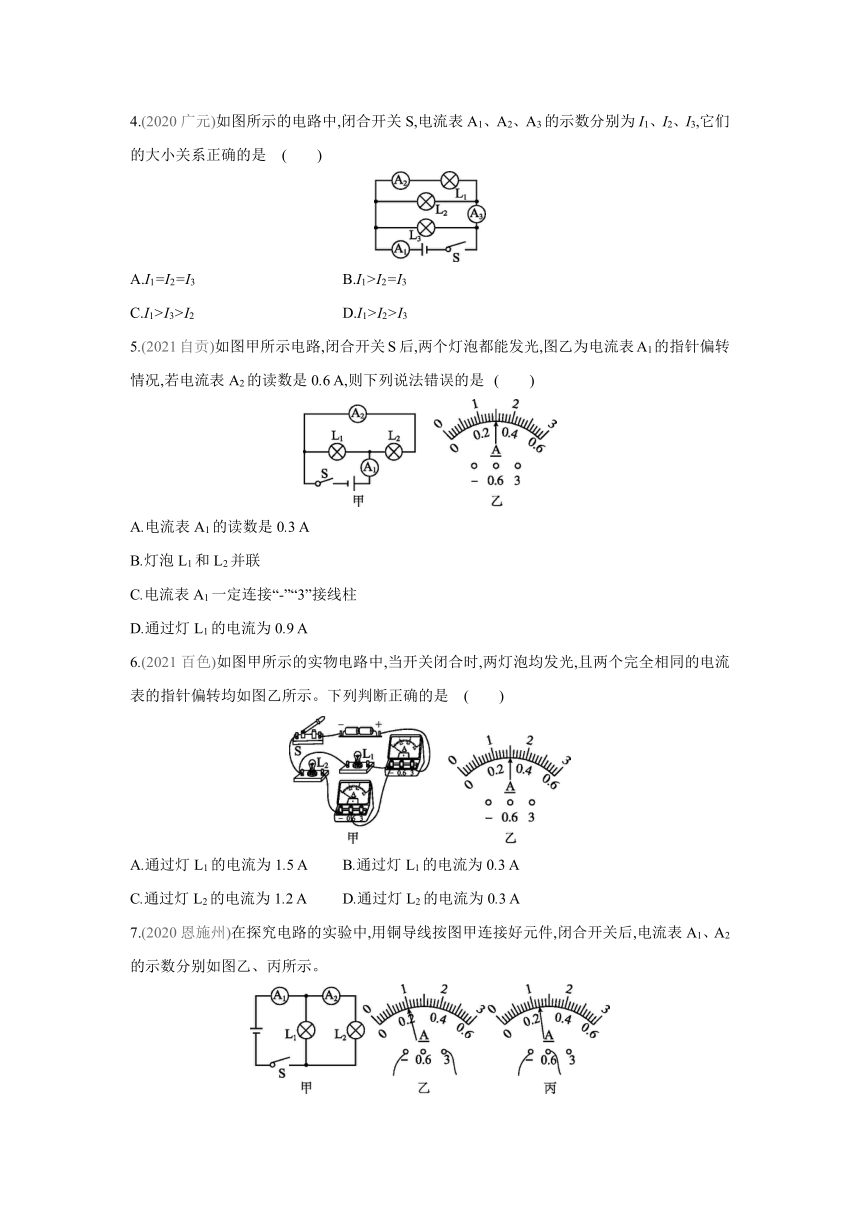

4.(2020广元)如图所示的电路中,闭合开关S,电流表A1、A2、A3的示数分别为I1、I2、I3,它们的大小关系正确的是 (　　)
A.I1=I2=I3 B.I1>I2=I3
C.I1>I3>I2 D.I1>I2>I3
5.(2021自贡)如图甲所示电路,闭合开关S后,两个灯泡都能发光,图乙为电流表A1的指针偏转情况,若电流表A2的读数是0.6 A,则下列说法错误的是 (　　)
A.电流表A1的读数是0.3 A
B.灯泡L1和L2并联
C.电流表A1一定连接“-”“3”接线柱
D.通过灯L1的电流为0.9 A
6.(2021百色)如图甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表的指针偏转均如图乙所示。下列判断正确的是 (　　)
A.通过灯L1的电流为1.5 A B.通过灯L1的电流为0.3 A
C.通过灯L2的电流为1.2 A D.通过灯L2的电流为0.3 A
7.(2020恩施州)在探究电路的实验中,用铜导线按图甲连接好元件,闭合开关后,电流表A1、A2的示数分别如图乙、丙所示。
(1)在连接两电流表的导线中,实际电荷定向移动方向是　　　　(选填“向左”“向右”或“无规则运动”)的。
(2)在使用电流表前发现其指针偏向零刻度线左侧,应调节表盘下面的　　　　　　,使指针归零。
(3)通过L1、L2的电流分别是　　　　A、　　　　A。
8.小海和小梅一起利用甲所示电路做“探究并联电路中电流规律”的实验。
(1)电流表在接入电路前,在不清楚通过被测部分电路的电流情况下,通常要选择电流表大量程进行　　　　。
(2)已知各电路元件、连接情况均完好,闭合开关后,我们发现电流表A1的指针在如图乙所示的位置处,可能的原因是　 。
(3)更正上述问题后,闭合开关S,观察到　　　　　　　　　　　(选填“只有L1发光”“只有L2发光”或“电源短路”);小明随即断开开关,仔细检查,发现电路有不当之处。请在图甲中只改动一根导线,将电路修改正确。(提醒:在需要删除的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)
(4)在实验中,小明经过调整并多次测量,将得到的数据记录在下表中,其中第三次测量时,电流表A2的示数如图丙所示,大小为　　　　A,此时通过灯L2的电流为　　　　A。
实验次数 A3处的电流/A A2处的电流/A A1处的电流/A
1 0.2 0.1 0.3
2 0.2 0.2 0.4
3 0.5
(5)由表中实验数据可知:小明主要是通过　　　　　　　　　　　　　　　　　　　的方式来多次实验的。
题后反思
　　两条支路并联的电路中,“双表测电流”——“干大支小”时的读数及计算:
(1)若干路电流表与支路电流表指针偏转角度相同,则干路电流表选择的是大量程,支路电流表选择的是小量程,且两电流表示数是5倍关系,两支路电流大小是4倍关系。
(2)若干路电流表指针比支路电流表指针偏转角度小,则干路电流表选择的是大量程,支路电流表选择的是小量程,分别按大、小量程读数,按“并联电路,三个电流,知二求一”,可求另一支路电流。
思维拓展　　　　　　　　　　　　　　　　提升能力素养
9.如图所示,电流表A1的示数为1 A,电流表A2的示数为1.2 A,电流表A3的示数为1.8 A,则通过灯L1的电流为　　　A,通过灯L2的电流为　　　A,通过灯L3的电流为　　　A。
答案解析
第5节　串、并联电路中电流的规律
1.D　2.0.2　3.(1)B　(2)0.22　(3)A　4.C
5.A　解： 由图甲知,电流从电源正极流出,经电流表A1后分成两支,一支通过L1,另一支通过L2和A2,所以两灯并联,电流表A1测干路电流,电流表A2测L2支路的电流,故B正确;因为并联电路中干路电流等于各支路电流之和,且电流表A2的读数是0.6 A,由图乙知,电流表A1应选择0~3 A的量程,则电流表A1的读数为1.5 A,故A错误,C正确;通过L1的电流:I1=I-I2=1.5 A-0.6 A=0.9 A,故D正确。
6.D　解： 由电路图可知,两灯泡并联,右边电流表测干路电流,下方电流表测L2支路的电流,干路电流I=1.5 A,L2支路的电流I2=0.3 A,则灯L1中的电流:I1=I-I2=1.5 A-0.3 A=1.2 A,D正确。
7.(1)向左　(2)调零旋钮　(3)0.76　0.24
8.(1)试触
(2)电流表正、负接线柱接反了
(3)只有L1发光　如图所示
(4)0.3　0.2
(5)更换不同规格的灯泡L1
9.0.8　0.4　0.6
解： 可以利用“拆除法”分析电流表的测量对象,将电流表去掉后,哪盏灯不亮,电流表就测通过哪盏灯的电流。经分析可知,电流表A1测通过灯L2和L3的总电流,电流表A2测通过灯L1和L2的总电流,电流表A3测通过灯L1、L2、L3的总电流。根据并联电路的电流规律可得:IA1=I2+I3=1 A①,IA2=I1+I2=1.2 A②,IA3=I1+I2+I3=1.8 A③,联立①②③得I1=0.8 A,I2=0.4 A,I3=0.6 A。
