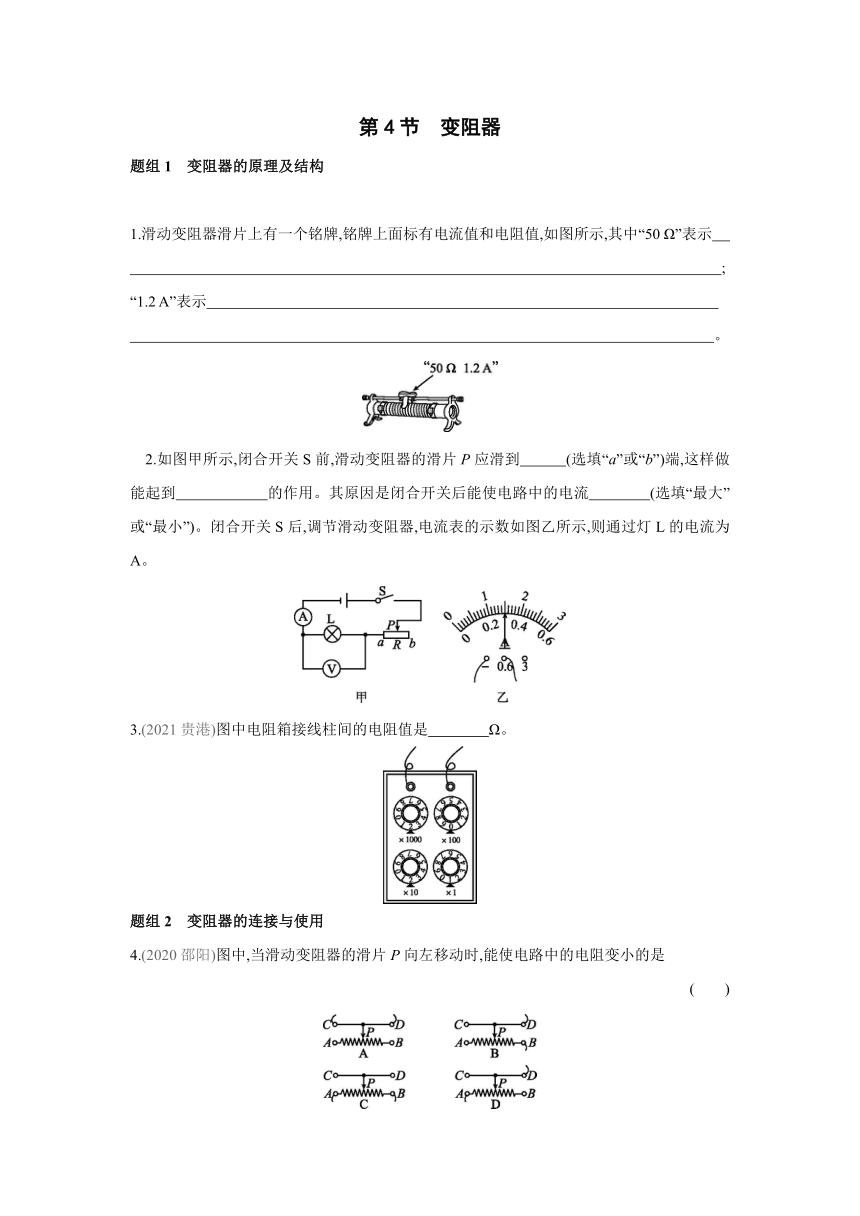

第4节　变阻器
题组1　变阻器的原理及结构　　　　　 　　　　　　　　　　
1.滑动变阻器滑片上有一个铭牌,铭牌上面标有电流值和电阻值,如图所示,其中“50 Ω”表示
　 ;
“1.2 A”表示
　 。
　2.如图甲所示,闭合开关S前,滑动变阻器的滑片P应滑到　　　(选填“a”或“b”)端,这样做能起到　　　　　　的作用。其原因是闭合开关后能使电路中的电流　　　　(选填“最大”或“最小”)。闭合开关S后,调节滑动变阻器,电流表的示数如图乙所示,则通过灯L的电流为　　　A。
3.(2021贵港)图中电阻箱接线柱间的电阻值是　　　　Ω。
题组2　变阻器的连接与使用
4.(2020邵阳)图中,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的是
(　　)

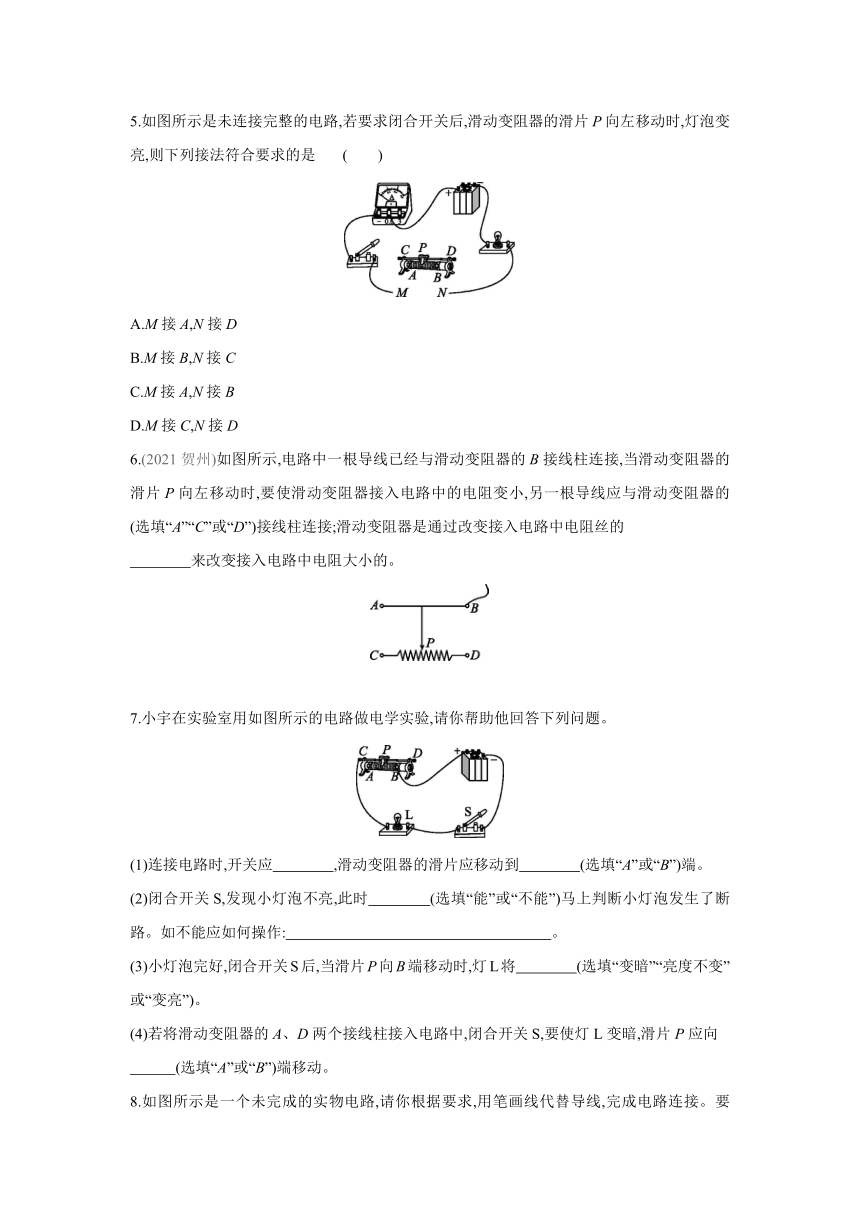

5.如图所示是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮,则下列接法符合要求的是 (　　)
A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D
6.(2021贺州)如图所示,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器接入电路中的电阻变小,另一根导线应与滑动变阻器的　　　(选填“A”“C”或“D”)接线柱连接;滑动变阻器是通过改变接入电路中电阻丝的
　　　　来改变接入电路中电阻大小的。
7.小宇在实验室用如图所示的电路做电学实验,请你帮助他回答下列问题。
(1)连接电路时,开关应　　　　,滑动变阻器的滑片应移动到　　　　(选填“A”或“B”)端。
(2)闭合开关S,发现小灯泡不亮,此时　　　　(选填“能”或“不能”)马上判断小灯泡发生了断路。如不能应如何操作:　 。
(3)小灯泡完好,闭合开关S后,当滑片P向B端移动时,灯L将　　　　(选填“变暗”“亮度不变”或“变亮”)。
(4)若将滑动变阻器的A、D两个接线柱接入电路中,闭合开关S,要使灯L变暗,滑片P应向
　　　(选填“A”或“B”)端移动。
8.如图所示是一个未完成的实物电路,请你根据要求,用笔画线代替导线,完成电路连接。要求:①电压表测量小灯泡两端的电压;②闭合开关S后,滑动变阻器的滑片P向B端移动时,电流表示数增大,小灯泡变亮。
图 题组3　变阻器的应用
9.如图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片和滑杆相连,滑杆可绕固定轴O转动,另一端固定着一个浮子。下列说法正确的是
(　　)
A.油量变少,电流表示数不变
B.油量越少,电流表示数越大
C.油量越多,电流表示数越小
D.油量越多,电流表示数越大
10.如图所示,图甲为亮度可调的台灯,电位器是调节其亮度的装置;图乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将　　　　(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用　　　　　(选填“铜丝”或“镍铬合金丝”)。
11.如图所示是大型电子地磅的电路图。当称物体时,在压力作用下滑片P向下端滑动,变阻器连入电路的电阻　　　　,电流表的示数　　　　。这样把电流对应的质量刻在电流表的刻度盘上,就可以读出被称物体的质量。(均选填“变大”“变小”或“不变”)
图 12.某同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板,无风时OC是竖直的,风越强,OC杆偏转的角度越大;AB是一段圆弧形电阻,P点是金属杆与弧形电阻相接触的点;电路中有一灯泡L,测风力时,闭合开关S。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个　　　　　　　　　　;灯泡L的亮度可以粗略地反映风力的大小,若要提高该装置反映风力大小的性能,可采取的方法是　 。
思维拓展　　　　　　　　　　　　　　　　提升能力素养
13.在如图所示的电路中,能用滑动变阻器调节灯泡亮度的是 (　　)
答案解析
第4节　变阻器
1.滑动变阻器的最大阻值为50 Ω(或变阻范围为0~50 Ω)　滑动变阻器允许通过的最大电流为1.2 A
2.b　保护电路　最小　0.3
3.2021 4.D
5.A　解： 灯泡变亮,表明通过灯泡的电流变大,故滑动变阻器的滑片P向左移动时,其接入电路的电阻是减小的,所以左下方接线柱A应接入电路。然后根据滑动变阻器“一上一下”的接线原则进行判断,可知M接A、N接D符合题意。
6.C　长度
7.(1)断开　A (2)不能　向B端移动滑片观察灯泡是否发光
(3)变亮　(4)B
8.如图所示
9.D 10.b和c　 镍铬合金丝
11.变小　变大　解： 由图可以看出,滑动变阻器的PB段电阻丝连入电路,当称物体时,在压力作用下滑片P向下端滑动,接入电路中的电阻丝长度变短,所以变阻器连入电路的电阻变小;电阻变小,对电流的阻碍作用变小,所以电路中的电流变大,电流表示数变大。
12.滑动变阻器　在电路中串联一个电流表
解： 风力越大,金属杆OC向左滑动得越多,弧形电阻连入电路的阻值越小,电路中的电流越大,灯泡越亮。若在电路中串联一个电流表,可以通过电流的大小更精确地反映风力的大小,电流越大,说明风力越大。
13.C　解： 图A、D中,灯泡短路,不会亮;图B中,滑动变阻器与灯泡并联,互不影响,滑动变阻器起不到调节作用;图C中,滑动变阻器与灯泡串联,滑动变阻器能够调节灯泡的亮度。
