1.4 测量直线运动物体的瞬时速度
第一章 运动的描述

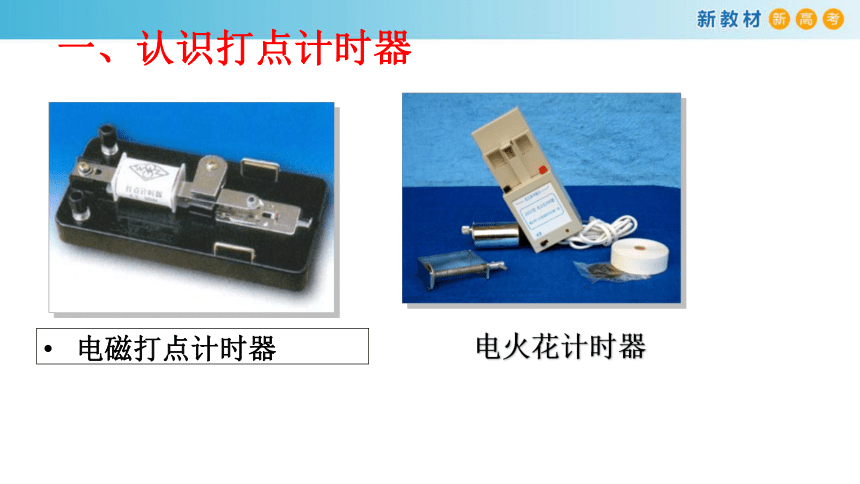

一、认识打点计时器
电磁打点计时器
电火花计时器
直流？
交流？
交流电源
工作电压： 4--6V
原理： 脉冲电流经放电针、墨粉纸盘放电。交流电源
工作电压：220V
二、打点计时器作用：计时仪器，并且能记录物体的相对位置。
（1）直接测时间
（2）利用刻度尺测位移
（3）研究纸带 → 研究物体运动
说明： 我国民用交流电频率为50Hz，两个点间的时间间隔为0.02s。
使用具体的打点计时器要注意具体的使用要求。
四、 利用打点计时器测量直线运动物体的瞬时速度
小组实验：利用打点计时器打下的纸带，根据平均速度的计算方法粗略测量小车的瞬时速度，并作出图像来说明小车运动情况。
（一）实验步骤：
（1）把长木板平放在实验桌上
（2）把打点计时器固定在木板没有滑轮的一端，并连好电路
（3）将长木板带有打点计时器的一端垫高
（4）把穿过打点计时器的纸带固定在小车后面
（5）使小车停在靠近打点计时器处，接通电源，放开小车，让小车运动
（6）换上新的纸带再重做两次
（7）断开电源，取出纸带。
（8）测量出相邻计时点的距离，利用相邻距离之和除以对于时间，可粗略算出中间点的瞬时速度。
（9）利用各点瞬时速度做出速度图像，并据图像说明运动情况。
（10）收拾好仪器，放归原位。
（三）误差分析：
偶然误差：测量误差，计算误差，作图误差。
系统误差：用平均速度代替瞬时速度，纸带与限位孔之间的摩擦。
如何来减少实验误差？
1、选取合适的计时点
2、选择点迹清晰、间隔适当的的纸带
五、数字计时器
1.光电门:其一边安装发光装置,另一边安装光线接收装置,并都与数字计时器连接.
2.原理:当物体通过光电门时,光线被遮挡,数字计时器开始计时,当物体离开光线时停止计时,这样就可以记录物体遮挡一个光电门光线的短暂时间.
讨论：如图，一小球从上方下落，分别通过两个光电门，现记录数据有：通过光电门一的时间为t1，通过光电门的时间为t2，通过两光电门的时间间隔为t，又测量的小球的直径为d，两光电门的距离为s，分别求出通过两个光电门的瞬时速度和全程的平均速度。
