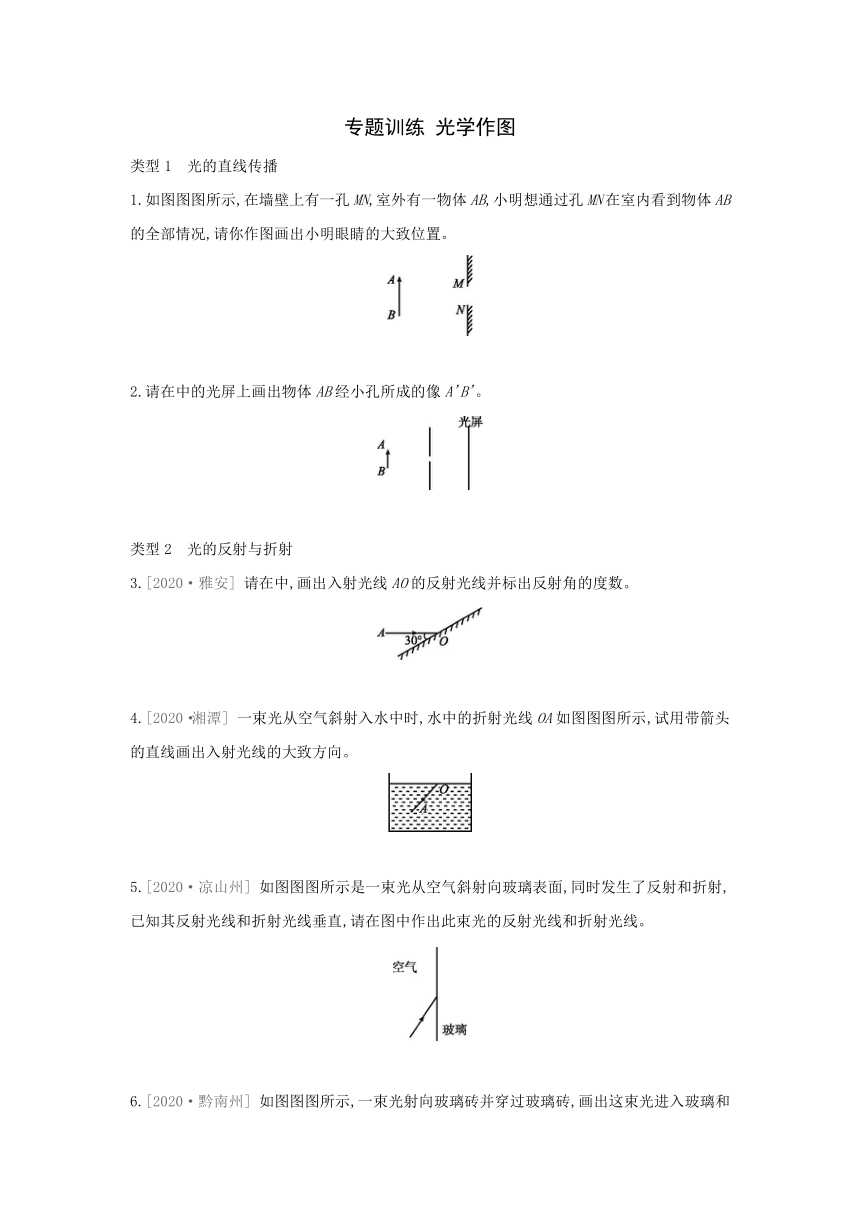

专题训练 光学作图
类型1　光的直线传播
1.如图图图所示,在墙壁上有一孔MN,室外有一物体AB,小明想通过孔MN在室内看到物体AB的全部情况,请你作图画出小明眼睛的大致位置。
2.请在中的光屏上画出物体AB经小孔所成的像A'B'。
类型2　光的反射与折射
3.[2020·雅安] 请在中,画出入射光线AO的反射光线并标出反射角的度数。
4.[2020·湘潭] 一束光从空气斜射入水中时,水中的折射光线OA如图图图所示,试用带箭头的直线画出入射光线的大致方向。
5.[2020·凉山州] 如图图图所示是一束光从空气斜射向玻璃表面,同时发生了反射和折射,已知其反射光线和折射光线垂直,请在图中作出此束光的反射光线和折射光线。
6.[2020·黔南州] 如图图图所示,一束光射向玻璃砖并穿过玻璃砖,画出这束光进入玻璃和离开玻璃后的光线。

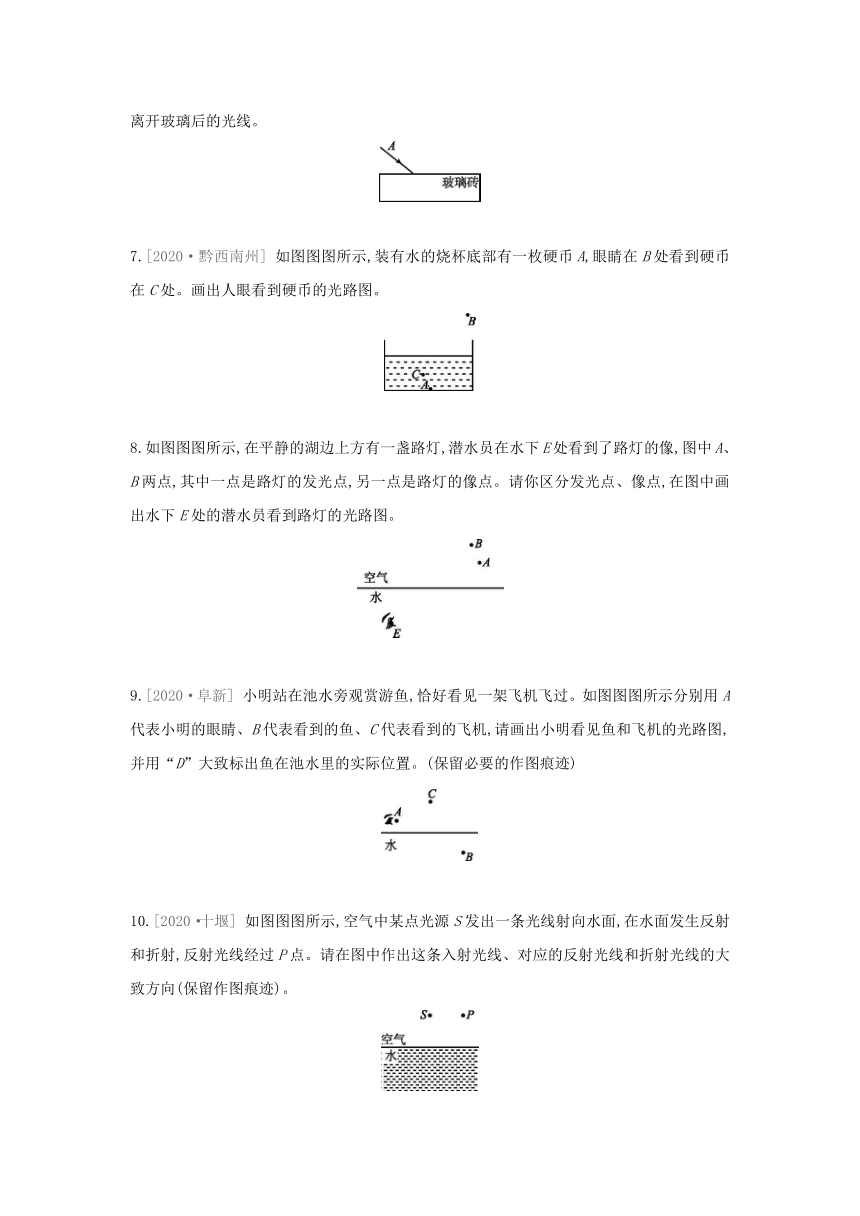

7.[2020·黔西南州] 如图图图所示,装有水的烧杯底部有一枚硬币A,眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
8.如图图图所示,在平静的湖边上方有一盏路灯,潜水员在水下E处看到了路灯的像,图中A、B两点,其中一点是路灯的发光点,另一点是路灯的像点。请你区分发光点、像点,在图中画出水下E处的潜水员看到路灯的光路图。
9.[2020·阜新] 小明站在池水旁观赏游鱼,恰好看见一架飞机飞过。如图图图所示分别用A代表小明的眼睛、B代表看到的鱼、C代表看到的飞机,请画出小明看见鱼和飞机的光路图,并用“D”大致标出鱼在池水里的实际位置。(保留必要的作图痕迹)
10.[2020·十堰] 如图图图所示,空气中某点光源S发出一条光线射向水面,在水面发生反射和折射,反射光线经过P点。请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。

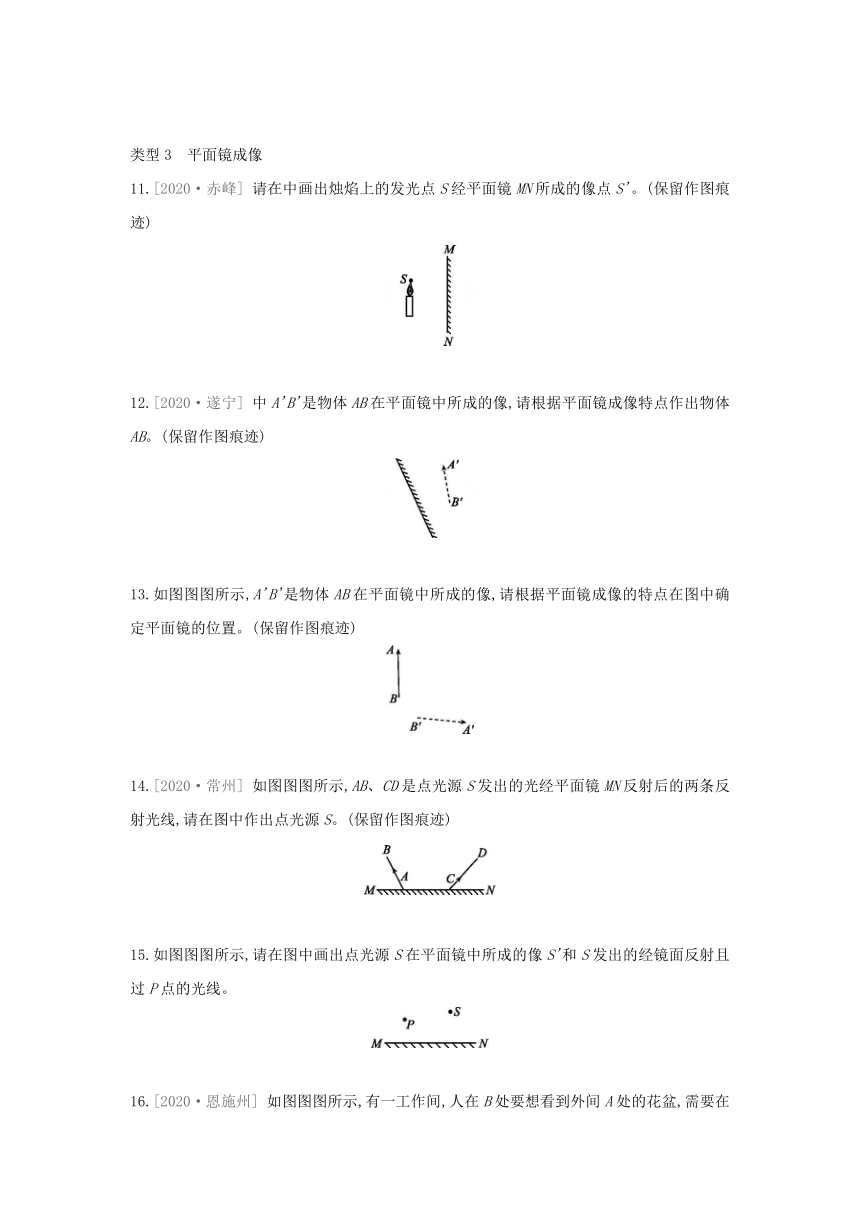

类型3　平面镜成像
11.[2020·赤峰] 请在中画出烛焰上的发光点S经平面镜MN所成的像点S'。(保留作图痕迹)
12.[2020·遂宁] 中A'B'是物体AB在平面镜中所成的像,请根据平面镜成像特点作出物体AB。(保留作图痕迹)
13.如图图图所示,A'B'是物体AB在平面镜中所成的像,请根据平面镜成像的特点在图中确定平面镜的位置。(保留作图痕迹)
14.[2020·常州] 如图图图所示,AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线,请在图中作出点光源S。(保留作图痕迹)
15.如图图图所示,请在图中画出点光源S在平面镜中所成的像S'和S发出的经镜面反射且过P点的光线。

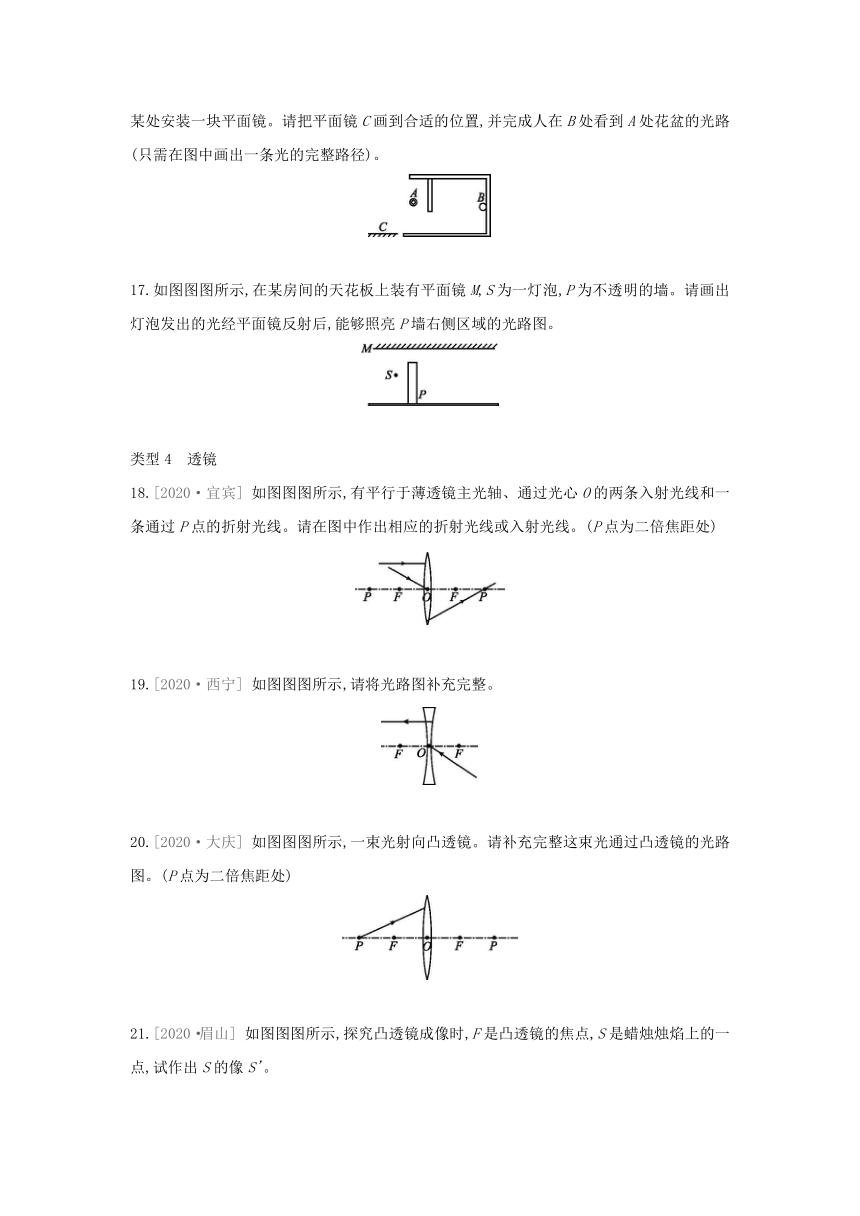

16.[2020·恩施州] 如图图图所示,有一工作间,人在B处要想看到外间A处的花盆,需要在某处安装一块平面镜。请把平面镜C画到合适的位置,并完成人在B处看到A处花盆的光路(只需在图中画出一条光的完整路径)。
17.如图图图所示,在某房间的天花板上装有平面镜M,S为一灯泡,P为不透明的墙。请画出灯泡发出的光经平面镜反射后,能够照亮P墙右侧区域的光路图。
类型4　透镜
18.[2020·宜宾] 如图图图所示,有平行于薄透镜主光轴、通过光心O的两条入射光线和一条通过P点的折射光线。请在图中作出相应的折射光线或入射光线。(P点为二倍焦距处)
19.[2020·西宁] 如图图图所示,请将光路图补充完整。
20.[2020·大庆] 如图图图所示,一束光射向凸透镜。请补充完整这束光通过凸透镜的光路图。(P点为二倍焦距处)
21.[2020·眉山] 如图图图所示,探究凸透镜成像时,F是凸透镜的焦点,S是蜡烛烛焰上的一点,试作出S的像S'。
22.如图图图所示,P是物体的像的位置,“O”是透镜光心的位置,请在图中“O”位置画出所需要的透镜并完成光路图。
类型5　综合作图
23.[2020·鄂尔多斯] 如图图图所示是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
24.[2020·营口] 如图图图所示,水平放置的凹透镜,F是它的虚焦点,光线a经凹透镜折射后,再经平面镜反射,以图示的角度射到竖直放置的屏幕上。请在图中确定平面镜的位置,完成光路图并标出经平面镜反射时反射角的大小。
综合作图题涉及光的反射、折射及透镜等相关知识,我们要综合应用不同的知识作出符合相应规律的光路图。
答案
1.如图图图所示(阴影区域)
2.如图图图所示
3.如图图图所示
4.如图图图所示
5.如图图图所示
6.如图图图所示
7.如图图图所示
8.A为发光点,B为像点,如图图图所示
9.如图图图所示
10.如图图图所示
解： 根据平面镜成像的规律:像与物关于镜面对称,作出点光源S关于水面的对称点S',即像点。连接S'P,与水面的交点O即为入射点,连接SO即为入射光线;连接OP即为反射光线;过入射点O作水面的垂线即为法线,光由空气斜射入水中时,折射角小于入射角,在法线右侧的水中画出折射光线OA。
11.如图图图所示
12.如图图图所示
13.如图图图所示
14.如图图图所示
15.如图图图所示
16.如图图图所示
17.如图图图所示(阴影部分)
18.如图图图所示
19.如图图图所示
20.如图图图所示
21.如图图图所示
22.如图图图所示
23.如图图图所示
24.如图图图所示
