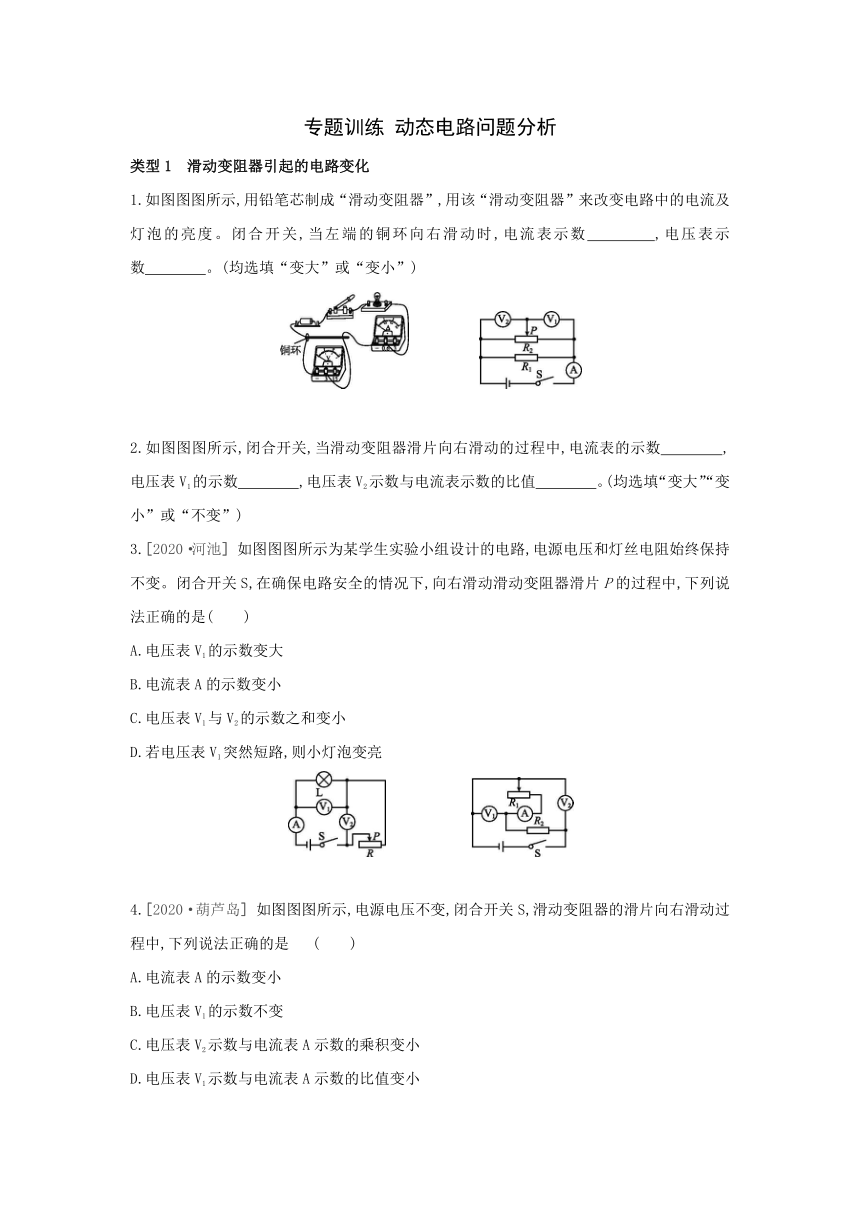

专题训练 动态电路问题分析 　　　　　　　　　　 　　　　 　　　
类型1　滑动变阻器引起的电路变化
1.如图图图所示,用铅笔芯制成“滑动变阻器”,用该“滑动变阻器”来改变电路中的电流及灯泡的亮度。闭合开关,当左端的铜环向右滑动时,电流表示数　　　　,电压表示数　　　　。(均选填“变大”或“变小”)
2.如图图图所示,闭合开关,当滑动变阻器滑片向右滑动的过程中,电流表的示数　　　　,电压表V1的示数　　　　,电压表V2示数与电流表示数的比值　　　　。(均选填“变大”“变小”或“不变”)
3.[2020·河池] 如图图图所示为某学生实验小组设计的电路,电源电压和灯丝电阻始终保持不变。闭合开关S,在确保电路安全的情况下,向右滑动滑动变阻器滑片P的过程中,下列说法正确的是(　　)
A.电压表V1的示数变大
B.电流表A的示数变小
C.电压表V1与V2的示数之和变小
D.若电压表V1突然短路,则小灯泡变亮
4.[2020·葫芦岛] 如图图图所示,电源电压不变,闭合开关S,滑动变阻器的滑片向右滑动过程中,下列说法正确的是 (　　)
A.电流表A的示数变小
B.电压表V1的示数不变
C.电压表V2示数与电流表A示数的乘积变小
D.电压表V1示数与电流表A示数的比值变小

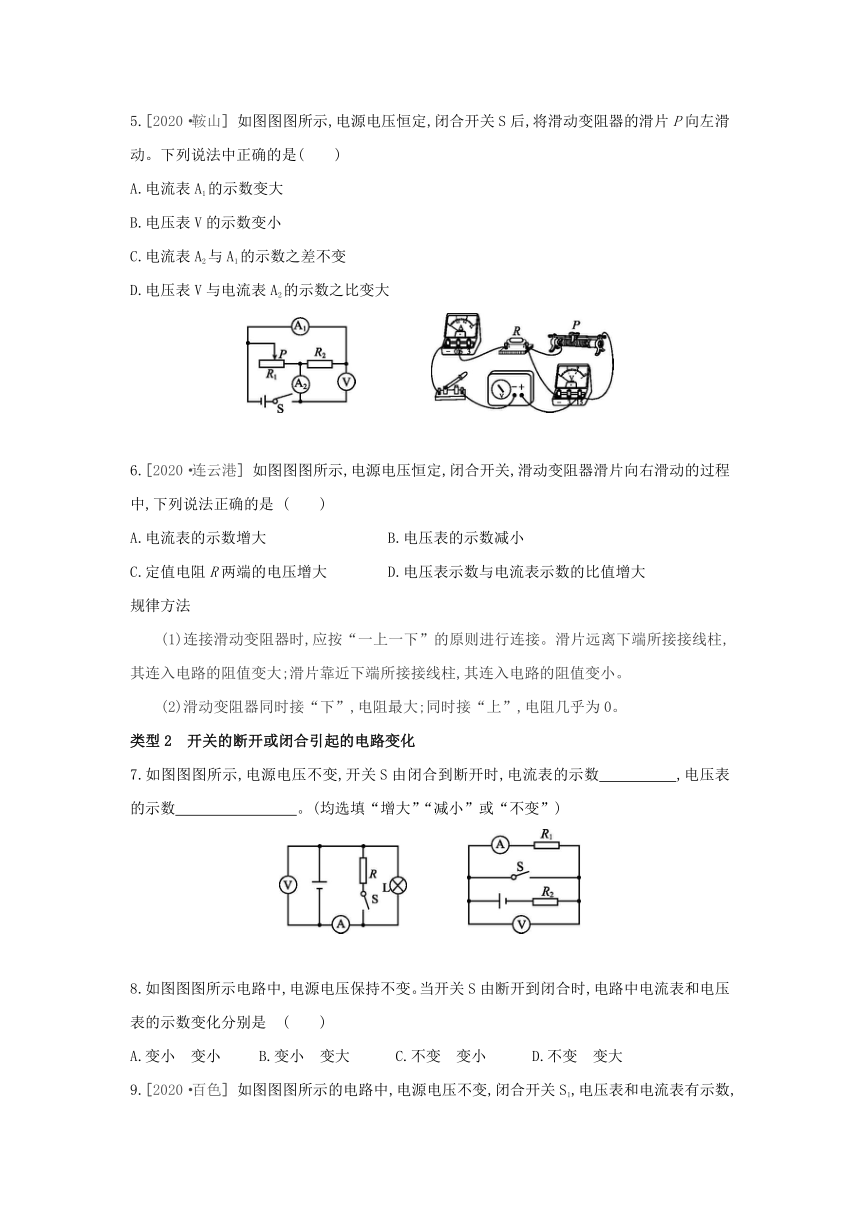

5.[2020·鞍山] 如图图图所示,电源电压恒定,闭合开关S后,将滑动变阻器的滑片P向左滑动。下列说法中正确的是(　　)
A.电流表A1的示数变大
B.电压表V的示数变小
C.电流表A2与A1的示数之差不变
D.电压表V与电流表A2的示数之比变大
6.[2020·连云港] 如图图图所示,电源电压恒定,闭合开关,滑动变阻器滑片向右滑动的过程中,下列说法正确的是 (　　)
A.电流表的示数增大 B.电压表的示数减小
C.定值电阻R两端的电压增大 D.电压表示数与电流表示数的比值增大
规律方法
(1)连接滑动变阻器时,应按“一上一下”的原则进行连接。滑片远离下端所接接线柱,其连入电路的阻值变大;滑片靠近下端所接接线柱,其连入电路的阻值变小。
(2)滑动变阻器同时接“下”,电阻最大;同时接“上”,电阻几乎为0。
类型2　开关的断开或闭合引起的电路变化
7.如图图图所示,电源电压不变,开关S由闭合到断开时,电流表的示数　　　　　,电压表的示数　 。(均选填“增大”“减小”或“不变”)
8.如图图图所示电路中,电源电压保持不变。当开关S由断开到闭合时,电路中电流表和电压表的示数变化分别是 (　　)
A.变小　变小 B.变小　变大 C.不变　变小 D.不变　变大

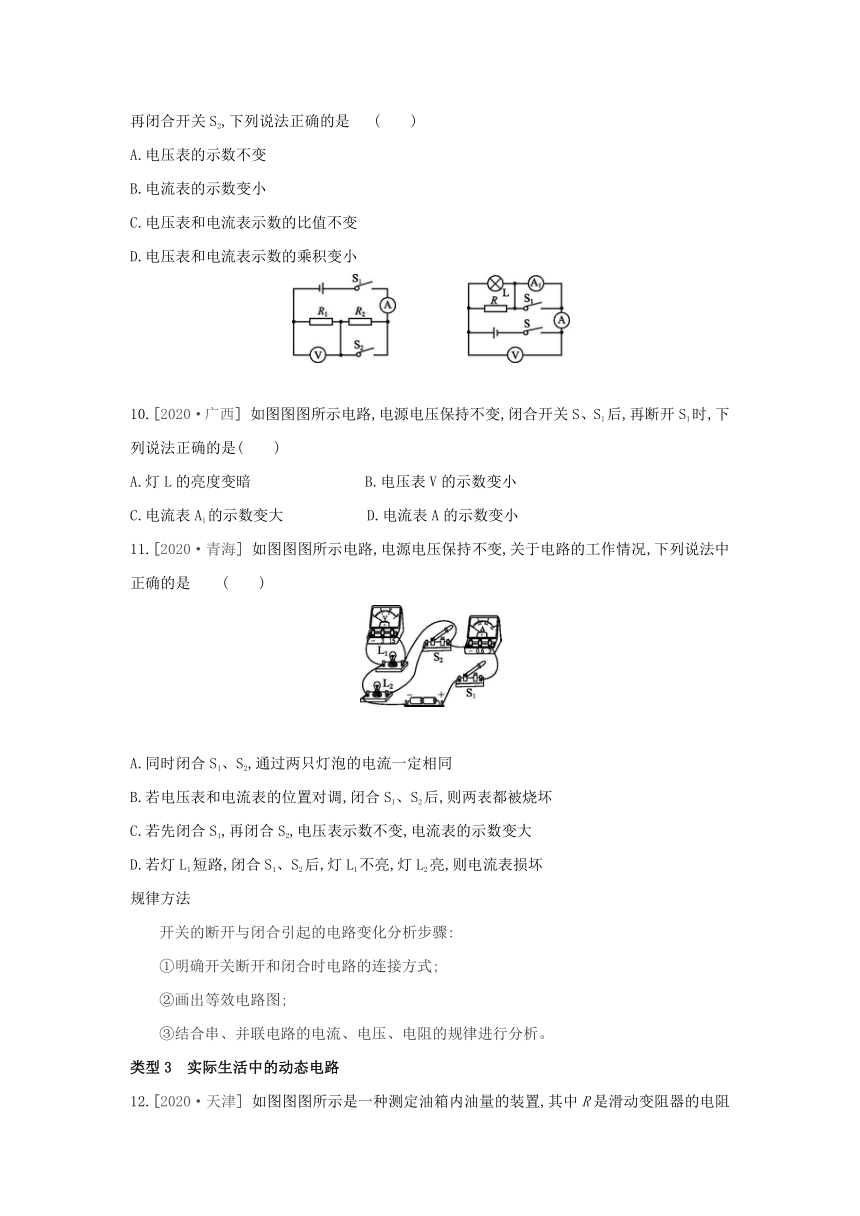

9.[2020·百色] 如图图图所示的电路中,电源电压不变,闭合开关S1,电压表和电流表有示数,再闭合开关S2,下列说法正确的是 (　　)
A.电压表的示数不变
B.电流表的示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的乘积变小
10.[2020·广西] 如图图图所示电路,电源电压保持不变,闭合开关S、S1后,再断开S1时,下列说法正确的是(　　)
A.灯L的亮度变暗 B.电压表V的示数变小
C.电流表A1的示数变大 D.电流表A的示数变小
11.[2020·青海] 如图图图所示电路,电源电压保持不变,关于电路的工作情况,下列说法中正确的是 (　　)
A.同时闭合S1、S2,通过两只灯泡的电流一定相同
B.若电压表和电流表的位置对调,闭合S1、S2后,则两表都被烧坏
C.若先闭合S1,再闭合S2,电压表示数不变,电流表的示数变大
D.若灯L1短路,闭合S1、S2后,灯L1不亮,灯L2亮,则电流表损坏
规律方法
开关的断开与闭合引起的电路变化分析步骤:
①明确开关断开和闭合时电路的连接方式;
②画出等效电路图;
③结合串、并联电路的电流、电压、电阻的规律进行分析。
类型3　实际生活中的动态电路

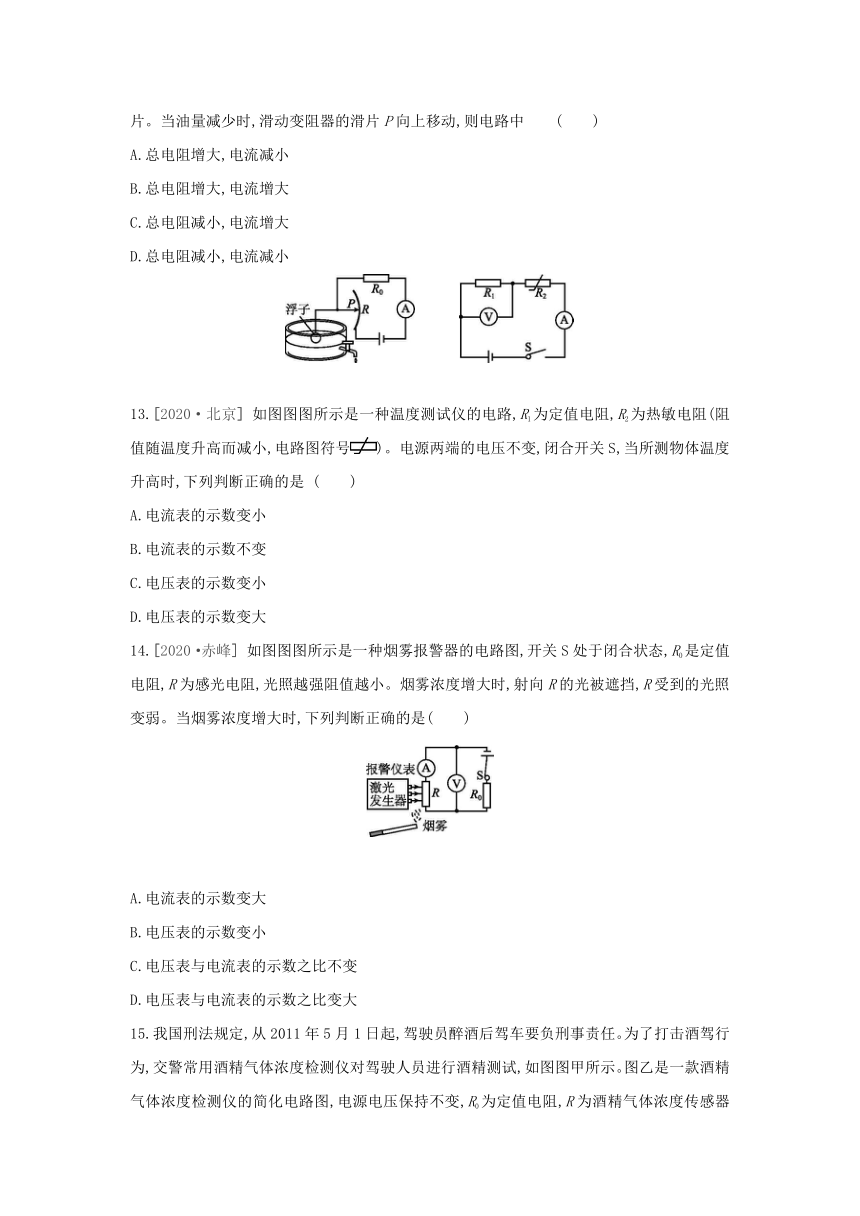

12.[2020·天津] 如图图图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片。当油量减少时,滑动变阻器的滑片P向上移动,则电路中 (　　)
A.总电阻增大,电流减小
B.总电阻增大,电流增大
C.总电阻减小,电流增大
D.总电阻减小,电流减小
13.[2020·北京] 如图图图所示是一种温度测试仪的电路,R1为定值电阻,R2为热敏电阻(阻值随温度升高而减小,电路图符号)。电源两端的电压不变,闭合开关S,当所测物体温度升高时,下列判断正确的是 (　　)
A.电流表的示数变小
B.电流表的示数不变
C.电压表的示数变小
D.电压表的示数变大
14.[2020·赤峰] 如图图图所示是一种烟雾报警器的电路图,开关S处于闭合状态,R0是定值电阻,R为感光电阻,光照越强阻值越小。烟雾浓度增大时,射向R的光被遮挡,R受到的光照变弱。当烟雾浓度增大时,下列判断正确的是(　　)
A.电流表的示数变大
B.电压表的示数变小
C.电压表与电流表的示数之比不变
D.电压表与电流表的示数之比变大
15.我国刑法规定,从2011年5月1日起,驾驶员醉酒后驾车要负刑事责任。为了打击酒驾行为,交警常用酒精气体浓度检测仪对驾驶人员进行酒精测试,如图图甲所示。图乙是一款酒精气体浓度检测仪的简化电路图,电源电压保持不变,R0为定值电阻,R为酒精气体浓度传感器(气敏电阻),R的阻值与酒精气体浓度β的关系如图图图丙所示。当接通电源时,下列说法正确的是 (　　)
A.当酒精气体浓度减小时,R的阻值减小
B.当酒精气体浓度增大时,电压表示数与电流表示数的比值变大
C.当酒精气体浓度增大时,电压表的示数变大
D.当酒精气体浓度增大时,电流表的示数变小
规律方法
实际生活中动态电路的分析步骤:
(1)确定可变电阻;
(2)确定电阻变化与外在条件的关系;
(3)根据电表所测量的对象,结合欧姆定律判断电流或电压的变化情况。
　　　　　　　　　　 　　　　 　　
答案
1.变大　变小　解： 由图知,灯泡和铅笔芯制成的“滑动变阻器”串联,电流表测电路中的电流,电压表测量铅笔芯两端电压。当左端的铜环向右滑动时,铅笔芯接入电路的长度变短,所以连入电路的电阻变小,电路总电阻变小,电源电压不变,电路中电流变大,即电流表的示数变大;在串联电路中,因为铅笔芯接入电路的电阻变小,所以铅笔芯两端的电压变小,即电压表的示数变小。
2.不变　变小　变大
解： 由电路图可知,R1与R2并联,电压表V1测滑片右侧电阻丝两端的电压,电压表V2测滑片左侧电阻丝两端的电压,电流表测干路电流,因电压表的内阻很大,在电路中相当于断路,所以,滑片滑动时,滑动变阻器接入电路中的电阻不变,电路的总电阻不变,电路的总电流不变,即电流表的示数不变。在滑动变阻器的滑片向右滑动的过程中,滑片右侧电阻丝的阻值变小,滑片左侧电阻丝的阻值变大,由U=IR可知,滑片右侧电阻丝两端的电压变小,滑片左侧电阻丝两端电压变大,即电压表V1的示数变小、V2的示数变大,则电压表V2示数与电流表示数的比值将变大。
3.A　解： 由电路图可知,滑动变阻器和灯泡串联,电流表测量电路中的电流,电压表V1测量灯泡两端的电压,电压表V2测量滑动变阻器两端的电压;将滑动变阻器的滑片P向右滑动时,滑动变阻器接入电路的电阻变小,电路总电阻变小,电源电压不变,则电路中的电流变大,即电流表示数变大,B错误;由于灯泡的电阻始终保持不变,根据U=IR可知灯泡两端的电压变大,即电压表V1的示数变大,A正确;由串联电路的电压特点可知,V1、V2示数之和为电源电压,因电源电压不变,所以V1、V2示数之和不变,C错误;由于电压表V1与灯泡并联,若电压表V1突然短路,则灯泡也被短接,所以灯泡不发光,D错误。
4.D　解： 由图可知,定值电阻R2和滑动变阻器R1串联,电流表测量电路中的电流,电压表V1测量R1两端的电压,电压表V2测量电源电压;闭合开关S,滑动变阻器的滑片向右滑动过程中,滑动变阻器接入电路的电阻变小,根据欧姆定律可知,电路中的电流变大,即电流表示数变大,A错误;滑动变阻器接入电路的电阻变小,根据串联电路的分压规律可知,滑动变阻器两端的电压减小,电压表V1示数减小;电压表V2测量电源电压,保持不变,B错误;电压表V2示数不变,电流表A示数变大,它们的乘积变大,C错误;电压表V1示数与电流表A示数的比值为滑动变阻器接入电路的电阻,则比值变小,D正确。
5.D　解： 由电路图可知,R1与R2并联,电压表测电源两端的电压,电流表A1测R2所在支路的电流,电流表A2测干路电流。因并联电路中各支路独立工作、互不影响,所以,滑片向左滑动时,通过R2的电流不变,即电流表A1的示数不变,电压表的示数不变,故A、B错误。将滑动变阻器的滑片P向左滑动,变阻器R1接入电路中的电阻变大,通过R1的电流变小;因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A2的示数变小,则电压表V与电流表A2的示数之比变大;电流表A2与A1的示数之差等于通过R1的电流,故两电流表的示数之差变小,故C错误、D正确。
6.D　解： 由电路图可知,电阻与滑动变阻器串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流;滑动变阻器滑片向右滑动的过程中,滑动变阻器接入电路的电阻变大,根据欧姆定律可知,电路中的电流减小,即电流表示数减小,故A错误;根据串联电路的分压规律可知,滑动变阻器接入电路的电阻变大,其分担的电压变大,即电压表示数变大,故B错误;根据串联电路的电压关系可知,电阻两端的电压减小,故C错误;电压表示数与电流表示数的比值为滑动变阻器接入电路的电阻,则该比值变大,D正确。
7.减小　不变
8.A　解： 当开关S断开时,R1与R2串联,电压表测R1两端电压,电流表测电路中电流;开关S闭合后,R1短路,只有R2接入电路,R1两端电压为0 V,通过它的电流为0 A,所以电流表和电压表示数都变小。
9.C　解： 由图知,闭合开关S1时,两电阻串联,电压表测R1两端的电压,电流表测电路中的电流,再闭合开关S2,R2短路,电路为R1的简单电路,此时电压表测电源电压,由串联电路电压的规律可知,电压表示数变大,A错误;根据串联电阻的规律可知,再闭合开关S2后电路中电阻变小,由欧姆定律可知,电流表示数变大,B错误;闭合开关S2前后,电压表和电流表示数的比值均等于R1的阻值,则该比值不变,C正确;因电压表和电流表示数均变大,所以电压表和电流表示数的乘积变大,D错误。
10.C　解： 由电路图可知,开关S、S1闭合时,灯泡与定值电阻R并联,电流表A测干路电流,电流表A1被短接无示数,电压表测电源两端的电压;再断开S1时,灯泡与定值电阻仍并联,电流表A、A1均测干路电流,电压表测电源两端的电压,由电源电压保持不变可知,电路中的总电流不变,则电压表V和电流表A的示数均不变,故B、D错误;由于灯泡两端的电压不变,灯泡的亮暗不变,故A错误;电流表A1从无示数变为有示数,即电流表A1的示数变大,故C正确。
11.C　解： 同时闭合两个开关,两灯并联,由并联电路电压的规律,两灯两端的电压相同,两灯的规格不一定相同,则通过两只灯泡的电流不一定相同,A错误。若电压表和电流表的位置对调,电压表串联在电路中,电流表与L1并联,因电压表内阻很大,电路中的电流很小,两表都不会被烧坏,B错误。若先闭合S1,为L1的简单电路,电压表测电源电压,电流表测电路中的电流;再闭合S2,两灯并联,电压表测电源电压,电压表示数不变;而此时电流表测干路电流,因通过L1的电流不变,根据并联电路电流的规律知,电流表的示数变大,C正确。若灯L1短路,闭合S1、S2后,则灯L2也会短路,灯L2不亮,会造成电源和电流表损坏,D错误。
12.A　解： 由电路图可知,滑动变阻器R与定值电阻R0串联,电流表测电路中的电流;当油箱中的油量减少时,浮子随油面下降,在杠杆的作用下滑片向上移动,则变阻器R连入电路的电阻变大,电路中的总电阻增大,电路中的电流减小,故A正确。
13.D　解： 由电路图可知,热敏电阻与定值电阻串联,电压表测量定值电阻R1两端的电压,电流表测量电路中的电流;当温度升高时,热敏电阻的阻值减小,因此电路中的总电阻减小;已知电源电压不变,根据欧姆定律知,电路中的电流变大,即电流表示数变大,故A、B错误;根据U=IR知,定值电阻R1两端的电压变大,电压表的示数增大,故C错误、D正确。
14.D　解： 由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大,所以,当烟雾浓度增大时,光照变弱,感光电阻R阻值变大,电路中的总电阻变大,电路中的电流变小,即电流表的示数变小,由串联分压规律可知,R两端的电压变大,即电压表的示数变大,故A、B错误;则电压表的示数变大,电流表的示数变小,则电压表与电流表的示数之比变大,故C错误、D正确。
15.C　解： 根据图丙可知,酒精气体的浓度越小,传感器的电阻越大,故A错误;由电路图可知,定值电阻与传感器串联,电压表测量定值电阻两端的电压,所以电压表示数与电流表示数的比值为定值电阻的阻值,它是不变的,故B错误;由图丙可知,酒精气体传感器的电阻随酒精气体浓度的增大而减小,当测试到的酒精气体浓度增大时,酒精气体传感器的电阻减小,根据欧姆定律可知,电路中电流增大,定值电阻两端的电压增大,即电流表、电压表的示数均增大,故C正确、D错误。
