粤沪版物理九年级上册同步提优训练：第十四章 探究欧姆定律 综合提升卷（Word有答案）

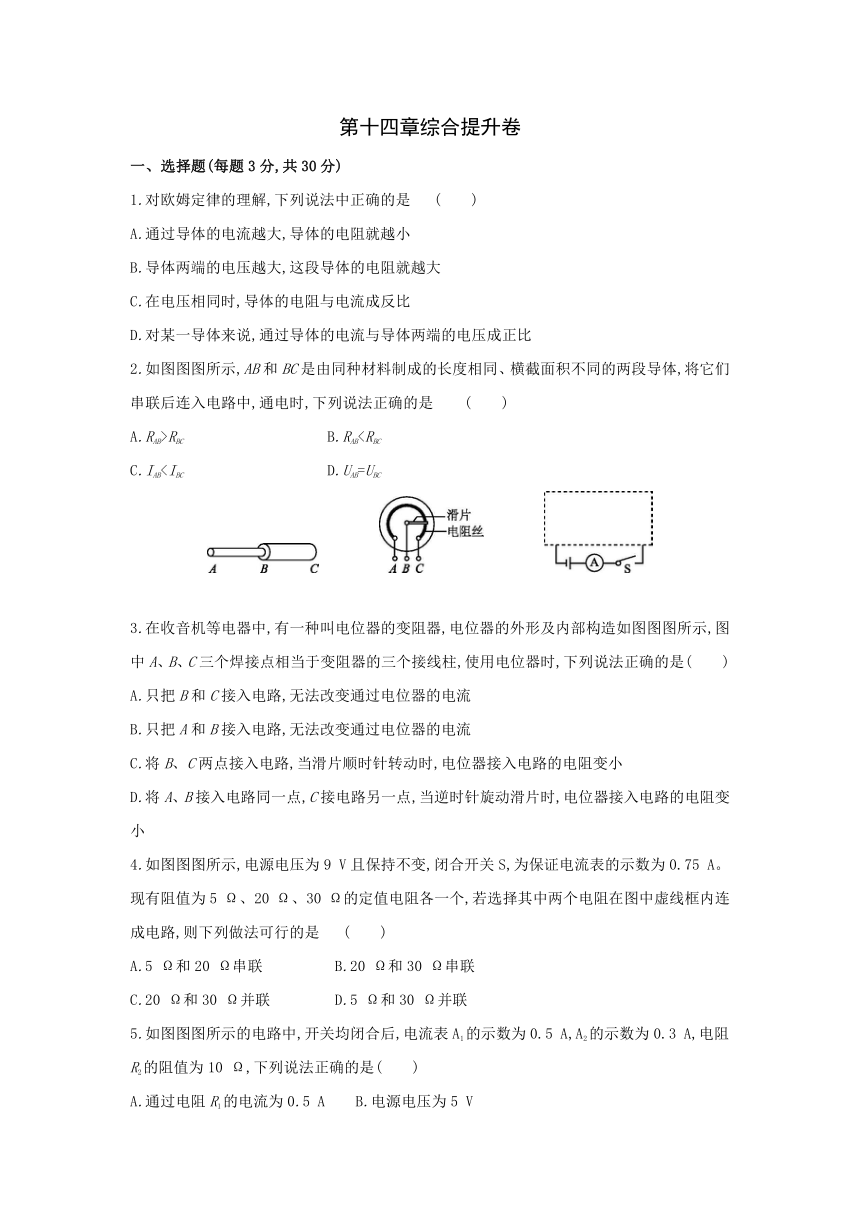

第十四章综合提升卷　　
一、选择题(每题3分,共30分)
1.对欧姆定律的理解,下列说法中正确的是 (　　)
A.通过导体的电流越大,导体的电阻就越小
B.导体两端的电压越大,这段导体的电阻就越大
C.在电压相同时,导体的电阻与电流成反比
D.对某一导体来说,通过导体的电流与导体两端的电压成正比
2.如图图图所示,AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中,通电时,下列说法正确的是 (　　)
A.RAB>RBC B.RABC.IAB3.在收音机等电器中,有一种叫电位器的变阻器,电位器的外形及内部构造如图图图所示,图中A、B、C三个焊接点相当于变阻器的三个接线柱,使用电位器时,下列说法正确的是(　　)
A.只把B和C接入电路,无法改变通过电位器的电流
B.只把A和B接入电路,无法改变通过电位器的电流
C.将B、C两点接入电路,当滑片顺时针转动时,电位器接入电路的电阻变小
D.将A、B接入电路同一点,C接电路另一点,当逆时针旋动滑片时,电位器接入电路的电阻变小
4.如图图图所示,电源电压为9 V且保持不变,闭合开关S,为保证电流表的示数为0.75 A。现有阻值为5 Ω、20 Ω、30 Ω的定值电阻各一个,若选择其中两个电阻在图中虚线框内连成电路,则下列做法可行的是 (　　)
A.5 Ω和20 Ω串联 B.20 Ω和30 Ω串联
C.20 Ω和30 Ω并联 D.5 Ω和30 Ω并联
5.如图图图所示的电路中,开关均闭合后,电流表A1的示数为0.5 A,A2的示数为0.3 A,电阻R2的阻值为10 Ω,下列说法正确的是(　　)
A.通过电阻R1的电流为0.5 A B.电源电压为5 V

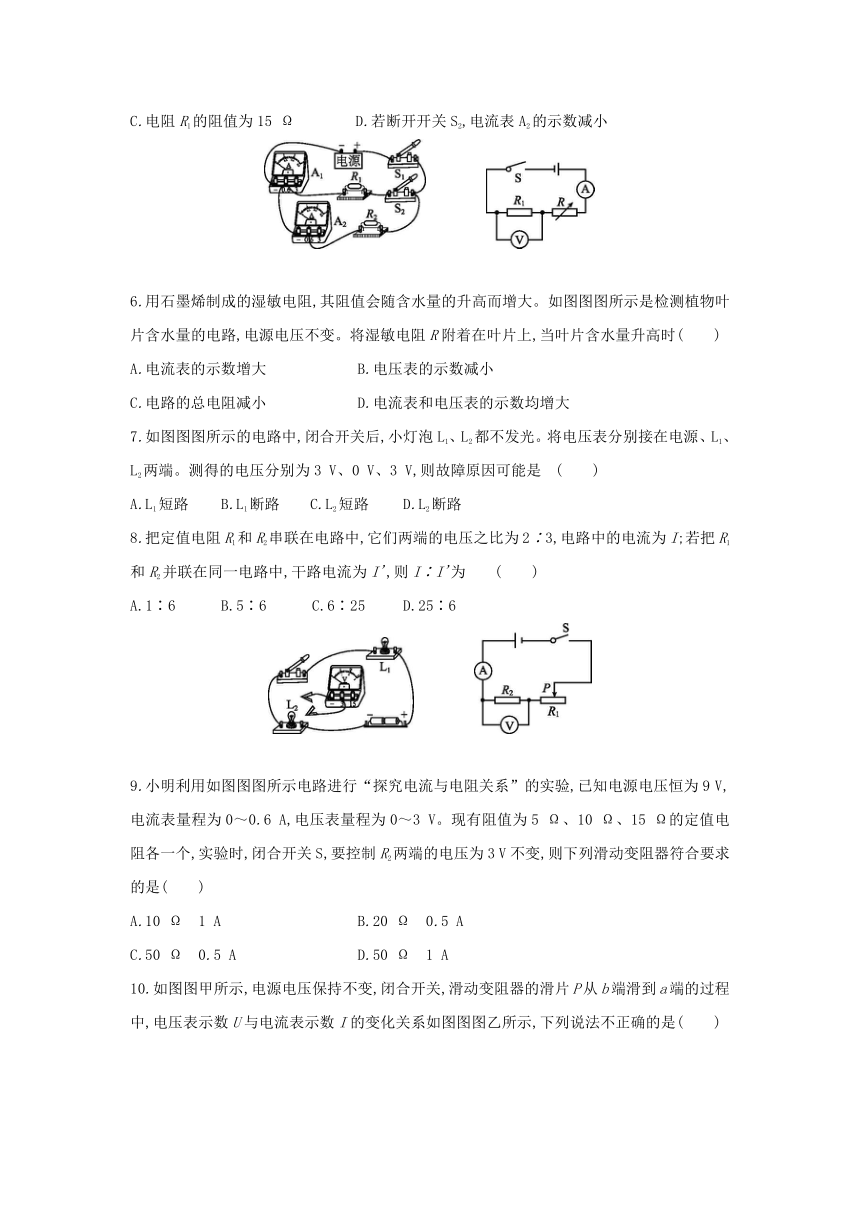

C.电阻R1的阻值为15 Ω D.若断开开关S2,电流表A2的示数减小
6.用石墨烯制成的湿敏电阻,其阻值会随含水量的升高而增大。如图图图所示是检测植物叶片含水量的电路,电源电压不变。将湿敏电阻R附着在叶片上,当叶片含水量升高时(　　)
A.电流表的示数增大 B.电压表的示数减小
C.电路的总电阻减小 D.电流表和电压表的示数均增大
7.如图图图所示的电路中,闭合开关后,小灯泡L1、L2都不发光。将电压表分别接在电源、L1、L2两端。测得的电压分别为3 V、0 V、3 V,则故障原因可能是 (　　)
A.L1短路 B.L1断路 C.L2短路 D.L2断路
8.把定值电阻R1和R2串联在电路中,它们两端的电压之比为2∶3,电路中的电流为I;若把R1和R2并联在同一电路中,干路电流为I',则I∶I'为 (　　)
A.1∶6 B.5∶6 C.6∶25 D.25∶6
9.小明利用如图图图所示电路进行“探究电流与电阻关系”的实验,已知电源电压恒为9 V,电流表量程为0～0.6 A,电压表量程为0～3 V。现有阻值为5 Ω、10 Ω、15 Ω的定值电阻各一个,实验时,闭合开关S,要控制R2两端的电压为3 V不变,则下列滑动变阻器符合要求的是(　　)
A.10 Ω　1 A B.20 Ω　0.5 A
C.50 Ω　0.5 A D.50 Ω　1 A

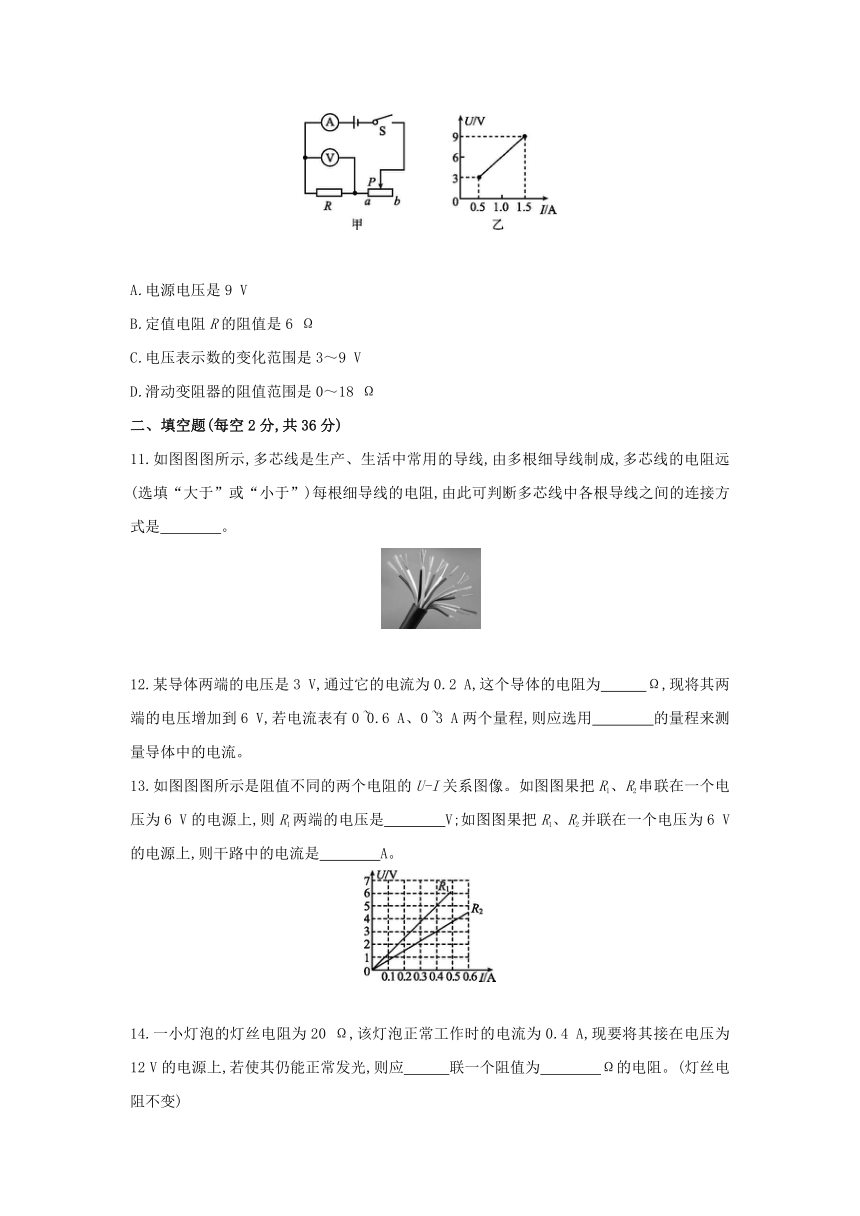

10.如图图甲所示,电源电压保持不变,闭合开关,滑动变阻器的滑片P从b端滑到a端的过程中,电压表示数U与电流表示数I的变化关系如图图图乙所示,下列说法不正确的是(　　)
A.电源电压是9 V
B.定值电阻R的阻值是6 Ω　
C.电压表示数的变化范围是3～9 V
D.滑动变阻器的阻值范围是0～18 Ω
二、填空题(每空2分,共36分)
11.如图图图所示,多芯线是生产、生活中常用的导线,由多根细导线制成,多芯线的电阻远　　　　(选填“大于”或“小于”)每根细导线的电阻,由此可判断多芯线中各根导线之间的连接方式是　　　　。
12.某导体两端的电压是3 V,通过它的电流为0.2 A,这个导体的电阻为　　　Ω,现将其两端的电压增加到6 V,若电流表有0~0.6 A、0~3 A两个量程,则应选用　　　　的量程来测量导体中的电流。
13.如图图图所示是阻值不同的两个电阻的U-I关系图像。如图图果把R1、R2串联在一个电压为6 V的电源上,则R1两端的电压是　　　　V;如图图果把R1、R2并联在一个电压为6 V的电源上,则干路中的电流是　　　　A。
14.一小灯泡的灯丝电阻为20 Ω,该灯泡正常工作时的电流为0.4 A,现要将其接在电压为12 V的电源上,若使其仍能正常发光,则应　　　联一个阻值为　　　　Ω的电阻。(灯丝电阻不变)

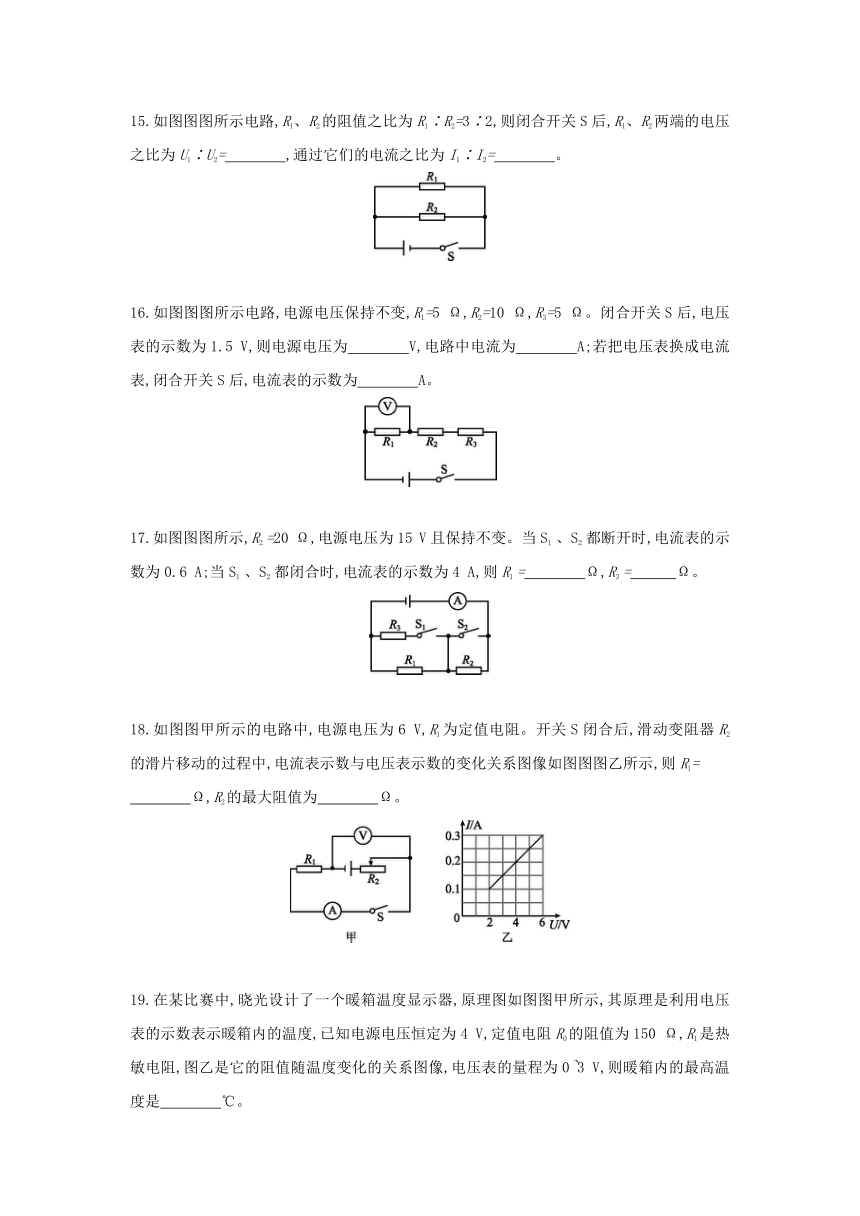

15.如图图图所示电路,R1、R2的阻值之比为R1∶R2=3∶2,则闭合开关S后,R1、R2两端的电压之比为U1∶U2=　　　　,通过它们的电流之比为I1∶I2=　　　　。
16.如图图图所示电路,电源电压保持不变,R1=5 Ω,R2=10 Ω,R3=5 Ω。闭合开关S后,电压表的示数为1.5 V,则电源电压为　　　　V,电路中电流为　　　　A;若把电压表换成电流表,闭合开关S后,电流表的示数为　　　　A。
17.如图图图所示,R2 =20 Ω,电源电压为15 V且保持不变。当S1 、S2 都断开时,电流表的示数为0.6 A;当S1 、S2 都闭合时,电流表的示数为4 A,则R1 =　　　　Ω,R3 =　　　Ω。
18.如图图甲所示的电路中,电源电压为6 V,R1为定值电阻。开关S闭合后,滑动变阻器R2的滑片移动的过程中,电流表示数与电压表示数的变化关系图像如图图图乙所示,则R1=
　　　　Ω,R2的最大阻值为　　　　Ω。

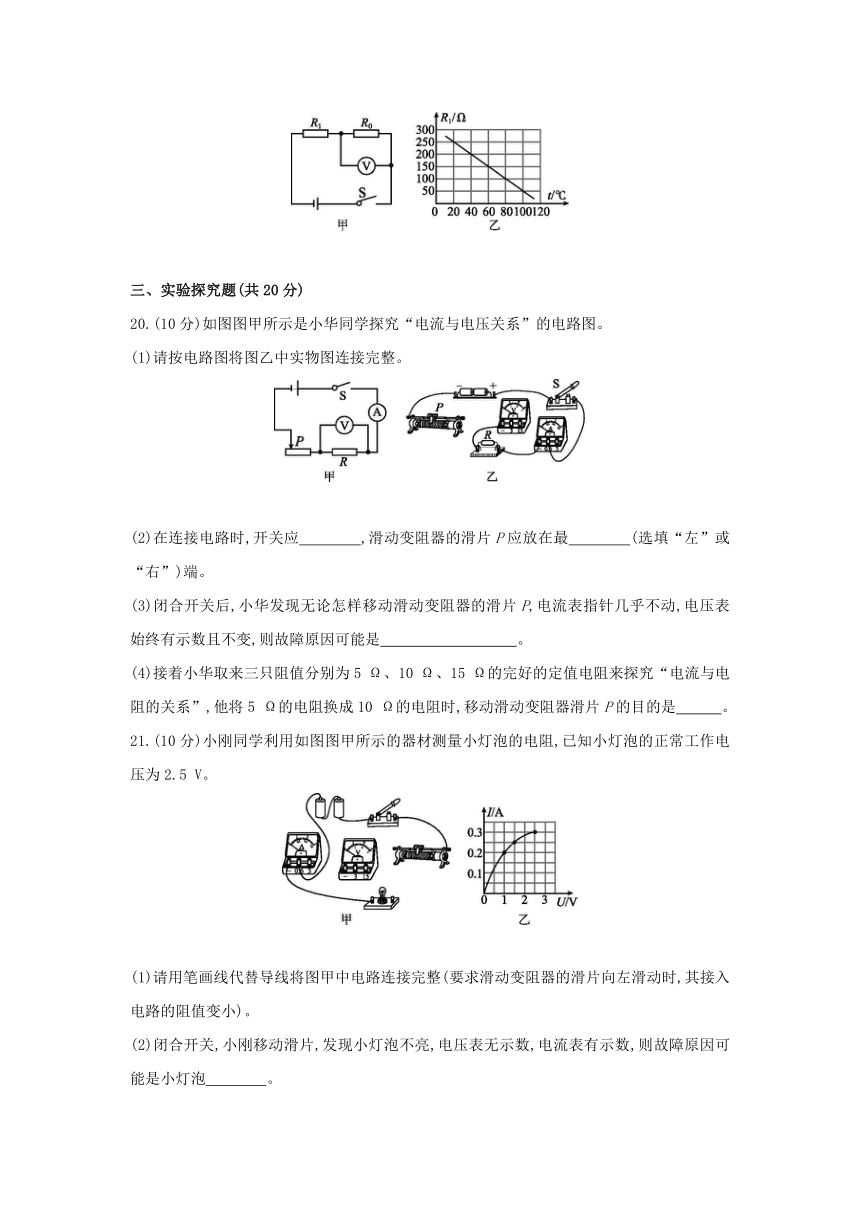

19.在某比赛中,晓光设计了一个暖箱温度显示器,原理图如图图甲所示,其原理是利用电压表的示数表示暖箱内的温度,已知电源电压恒定为4 V,定值电阻R0的阻值为150 Ω,R1是热敏电阻,图乙是它的阻值随温度变化的关系图像,电压表的量程为0~3 V,则暖箱内的最高温度是　　　　℃。
三、实验探究题(共20分)
20.(10分)如图图甲所示是小华同学探究“电流与电压关系”的电路图。
(1)请按电路图将图乙中实物图连接完整。
(2)在连接电路时,开关应　　　　,滑动变阻器的滑片P应放在最　　　　(选填“左”或“右”)端。
(3)闭合开关后,小华发现无论怎样移动滑动变阻器的滑片P,电流表指针几乎不动,电压表始终有示数且不变,则故障原因可能是　　　　　　　　　。
(4)接着小华取来三只阻值分别为5 Ω、10 Ω、15 Ω的完好的定值电阻来探究“电流与电阻的关系”,他将5 Ω的电阻换成10 Ω的电阻时,移动滑动变阻器滑片P的目的是　 。
21.(10分)小刚同学利用如图图甲所示的器材测量小灯泡的电阻,已知小灯泡的正常工作电压为2.5 V。
(1)请用笔画线代替导线将图甲中电路连接完整(要求滑动变阻器的滑片向左滑动时,其接入电路的阻值变小)。
(2)闭合开关,小刚移动滑片,发现小灯泡不亮,电压表无示数,电流表有示数,则故障原因可能是小灯泡　　　　。
(3)排除故障后,小刚根据测得的数据绘制了小灯泡的电流随电压变化的图像(如图图图乙所示),由图像可知,小灯泡正常工作时的电阻是　　　　(计算结果保留一位小数)Ω,进一步分析图像可以发现小灯泡的电阻是不断变化的,这是因为灯丝的电阻随温度的升高而　　　(选填“增大”或“减小”)。
(4)完成上述实验后,小刚想用原电路测某未知电阻Rx 的阻值,他用该电阻替换灯泡后,发现电流表损坏了,便将其拆除。请你在不改变其他元件连接方式的情况下,帮他完成实验(滑动变阻器的最大阻值为R变 )。
实验步骤:
A.闭合开关,将滑动变阻器的滑片滑到阻值最大处,记下电压表的示数U1 。
B.　 。
则未知电阻Rx 的阻值为Rx =　　　　(用测量量和已知量表示)。
四、计算题(共14分)
22.(6分)如图图图所示是利用滑动变阻器控制电流的电路,R的电阻为100 Ω,通过R的电流可在10~100 mA范围内调节。
(1)求电源电压。
(2)上述电路能否使R两端电压为零 请通过计算说明。
23.(8分)如图图甲所示,R1=20 Ω,R2为滑动变阻器,图乙为R3的I-U图像,电源电压保持不变。当S1闭合,S2断开,滑片P在a端时,电流表示数为0.6 A,滑片P在b端时,电压表示数为8 V。求:
(1)电源电压。
(2)滑动变阻器R2的最大阻值。
(3)当S1、S2均闭合,且滑片P在a端时,电流表的示数是多少。
　　　　　　　　　　 　　　　 　　
答案
第十四章综合提升卷
1.D　2.A　3.C　4.C
5.C　解： 由电路图可知,两电阻并联,电流表A2测R2所在支路的电流,电流表A1测干路的电流;开关S1控制整个电路,开关S2控制电阻R1所在支路;因为并联电路中干路电流等于各支路电流之和,所以通过电阻R1的电流:I1=I-I2=0.5 A-0.3 A=0.2 A,A错误;因为并联电路中各支路两端的电压相等,故根据欧姆定律可得:电源的电压U=U1=U2=I2R2=0.3 A×10 Ω=3 V,B错误; R1===15 Ω,C正确。因并联电路中各支路互不影响,断开开关S2后,电流表A2仍测量通过R2的电流,则电流表A2的示数不变,D错误。
6.B　7.D　8.C　9.D　
10.D　解： 由电路图可知,当滑片P位于a端时,电路为定值电阻R的简单电路,电压表测电源的电压,电流表测电路中的电流,且此时电路中的电流最大,由图乙可知,电路中的最大电流1.5 A时,电压表的示数为9 V,即电源电压为9 V,故A正确;由I=可得,定值电阻R的阻值:R===6 Ω,故B正确;由电路图可知,当滑片P位于b端时,定值电阻R与滑动变阻器的最大阻值串联,此时电路中的电流最小,由图乙可知,电路中的最小电流I'=0.5 A,此时电压表示数为3 V,则可知电压表示数变化范围为3~9 V,故C正确;当滑片P位于b端时,电路中的总电阻:R总===18 Ω,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器的最大阻值:R滑大=R总-R=18 Ω-6 Ω=12 Ω,则滑动变阻器的阻值范围是0~12 Ω,故D错误。
11.小于　并联
12.15　0~0.6 A
13.3.75　1.28
14.串　10
15.1∶1　2∶3
16.6　0.3　0.4
17.5　15
解： 当S1、S2都断开时,R1和R2串联,R3断路,电流表测电路中的电流,根据串联电路的特点和欧姆定律可得:I===0.6 A,解得:R1=5 Ω。
当S1、S2都闭合时,R1和R3并联,R2短路,电流表测干路中电流,根据并联电路的特点和欧姆定律可得:+=+=4 A,解得:R3=15 Ω。
18.20　40
19.100
解： 由图乙可知,当温度升高时,热敏电阻R1的阻值减小,电路的总电阻减小,电路中的电流变大,电压表的示数变大,所以当电压表的示数为3 V时,暖箱内的温度最高;因串联电路中各处的电流相等,所以,此时电路中的电流:I===0.02 A。因串联电路中总电压等于各分电压之和,所以,热敏电阻R1两端的电压:U1=U-U0大=4 V-3 V=1 V,此时热敏电阻的阻值:R1===50 Ω,由图乙可知,暖箱内的最高温度是100 ℃。
20.(1)如图图图所示
(2)断开　左　(3)电阻R断路　
(4)保持定值电阻两端的电压不变
21.(1)如图图图所示
(2)短路　(3)8.3　增大
(4)将滑动变阻器的滑片移到阻值最小处,记下电压表的示数为U2　
解： (1)小灯泡的额定电压为2.5 V,所以电压表选用0~3 V的量程,并联在灯泡两端,滑动变阻器按照“一下一上”的原则串联接入电路。
(2)电流表有示数,说明电路是通路,电压表无示数,灯泡不亮,则可能是与电压表并联的灯泡短路。
(3)由I-U图像可知,灯泡两端电压为2.5 V时对应的电流是0.3 A,由I=得灯泡正常工作时的电阻:R===8.3 Ω;由图乙可知,随灯泡电压U变大,通过灯泡的电流变大,且ΔU>ΔI,由I=可知,灯丝电阻变大,所以灯丝电阻随温度的升高而增大。
(4)实验步骤:
A.闭合开关,将滑动变阻器的滑片滑到阻值最大处,记下电压表的示数U1。
B.将滑动变阻器的滑片移到阻值最小处,记下电压表的示数为U2。
当滑动变阻器的滑片移到阻值最小处时,电压表测电源电压。因为电源的电压不变,所以U2=×(Rx+R变),解得:Rx=。
22.(1)由图知,R与滑动变阻器串联,电流表测电路中电流,当滑动变阻器接入电路的阻值为0 Ω时,通过R的电流最大,为100 mA=0.1 A;
由I=可知,电源电压:U=IR=0.1 A×100 Ω=10 V。
(2)上述电路不能使R两端电压为零。
当滑动变阻器接入电路的阻值最大时,电流表示数最小,为10 mA=0.01 A;
由I=可知,电路总电阻:R总===1000 Ω,
则滑动变阻器接入电路的最大阻值:
R滑=R总-R=1000 Ω-100 Ω=900 Ω;
由U=IR可得,R两端的电压:UR=×100 Ω,
当R滑增大时,UR将减小,当R滑达到最大值900 Ω时,UR取到最小值1 V,不能取到0。
23.(1)当S1闭合,S2断开,滑片P在a端时,电路为R1的简单电路,电流表测电路中的电流,
电源电压:U=IaR1=0.6 A×20 Ω=12 V。
(2)当S1闭合,S2断开,滑片P在b端时,R2接入电路的阻值最大,电压表测R2两端的电压,
R1两端的电压:U1=U-U2=12 V-8 V=4 V,
Ib==,即=,解得:R2=40 Ω。
(3)由图乙可知,当R3两端的电压U3=6 V时,通过它的电流I3=0.3 A,则R3===20 Ω。
当S1、S2均闭合,且滑片P在a端时,R1与R3并联,电流表测干路电流,
通过R1的电流:I1===0.6 A,
通过R3的电流:I3'===0.6 A,
故此时电流表的示数:I=I1+I3'=0.6 A+0.6 A=1.2 A。
