沪科版物理九年级全一册同步提优训练：第十四章 了解电路 综合提升卷（有答案解析）

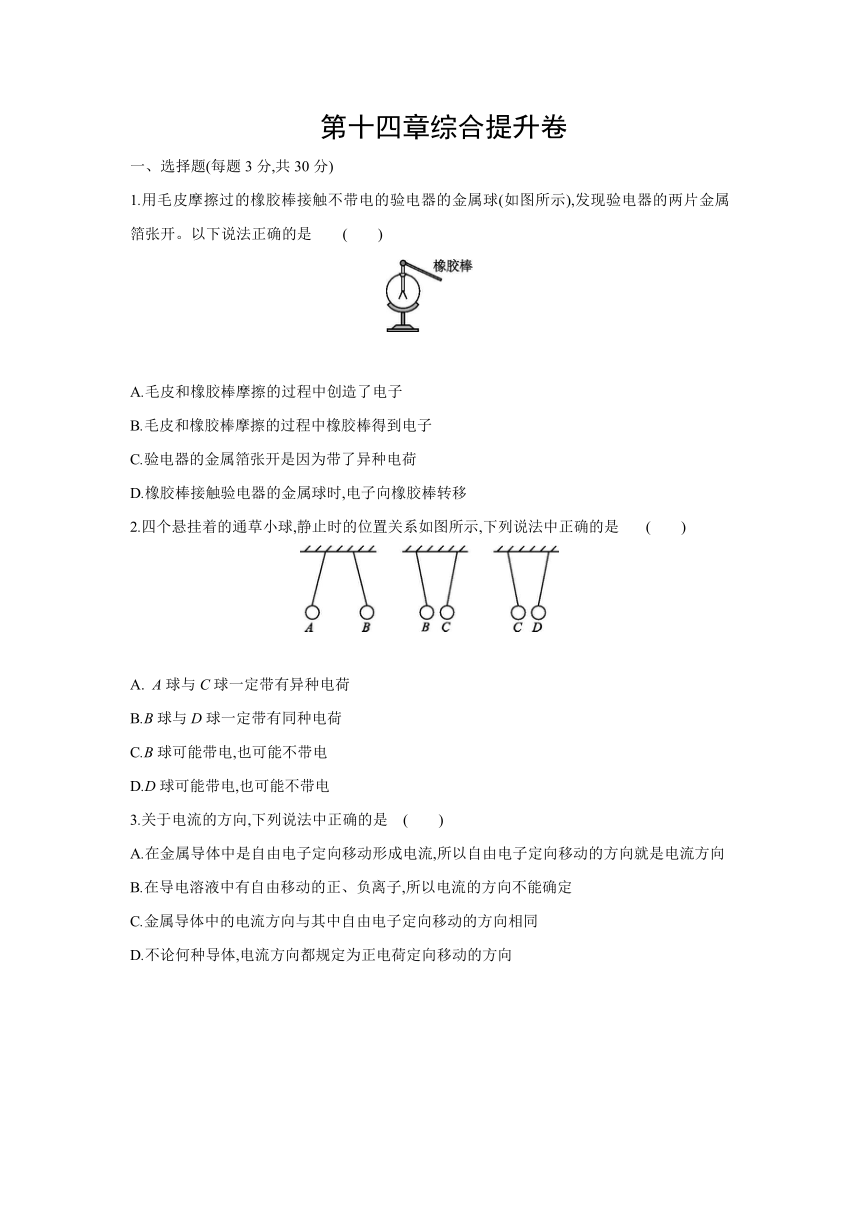

　第十四章综合提升卷　　
一、选择题(每题3分,共30分)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1.用毛皮摩擦过的橡胶棒接触不带电的验电器的金属球(如图所示),发现验电器的两片金属箔张开。以下说法正确的是 (　　)
A.毛皮和橡胶棒摩擦的过程中创造了电子
B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C.验电器的金属箔张开是因为带了异种电荷
D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移
2.四个悬挂着的通草小球,静止时的位置关系如图所示,下列说法中正确的是 (　　)
A球与C球一定带有异种电荷
B.B球与D球一定带有同种电荷
C.B球可能带电,也可能不带电
D.D球可能带电,也可能不带电
3.关于电流的方向,下列说法中正确的是 (　　)
A.在金属导体中是自由电子定向移动形成电流,所以自由电子定向移动的方向就是电流方向
B.在导电溶液中有自由移动的正、负离子,所以电流的方向不能确定
C.金属导体中的电流方向与其中自由电子定向移动的方向相同
D.不论何种导体,电流方向都规定为正电荷定向移动的方向
4.对于同一电路中的两盏灯,下列判断中正确的是 (　　)
A.若通过的电流相等,则它们一定是串联的
B.若同时亮同时灭,则它们一定是串联的
C.若它们两端电压相等,则它们一定是并联的
D.若通过的电流不相等,则它们一定是并联的
5.如图所示的电路中,开关控制灯L1,且两灯发光情况互不影响的电路是 (　　)
6.如图所示电路图中与所示实物图一致的是 (　　)
7.小明为自家的花卉大棚设计了一套智能电路管理系统,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡;当需要给大棚通风时,闭合开关S4,启动风机。灯泡和风机均可独立工作,简化电路图中符合要求的是(　　)

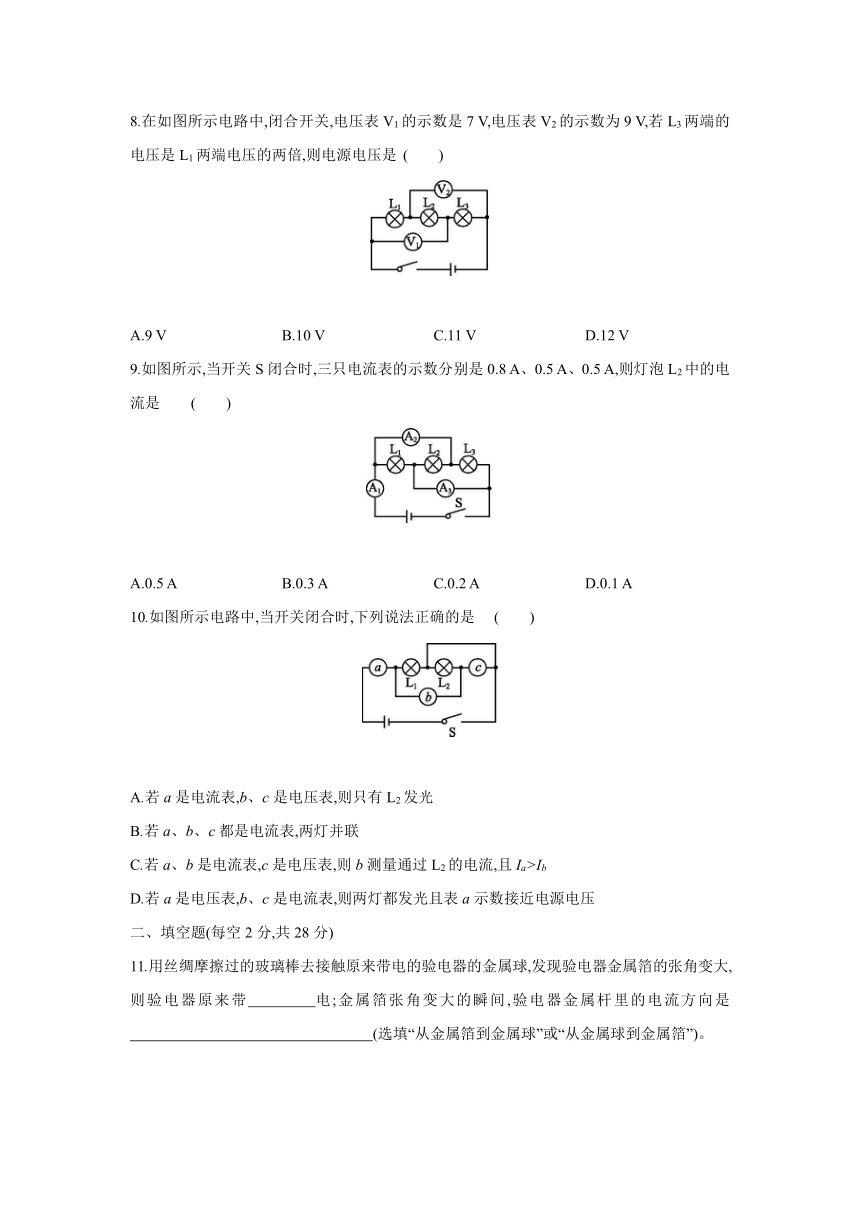

8.在如图所示电路中,闭合开关,电压表V1的示数是7 V,电压表V2的示数为9 V,若L3两端的电压是L1两端电压的两倍,则电源电压是 (　　)
A.9 V B.10 V C.11 V D.12 V
9.如图所示,当开关S闭合时,三只电流表的示数分别是0.8 A、0.5 A、0.5 A,则灯泡L2中的电流是 (　　)
A.0.5 A B.0.3 A C.0.2 A D.0.1 A
10.如图所示电路中,当开关闭合时,下列说法正确的是 (　　)
A.若a是电流表,b、c是电压表,则只有L2发光
B.若a、b、c都是电流表,两灯并联
C.若a、b是电流表,c是电压表,则b测量通过L2的电流,且Ia>Ib
D.若a是电压表,b、c是电流表,则两灯都发光且表a示数接近电源电压
二、填空题(每空2分,共28分)
11.用丝绸摩擦过的玻璃棒去接触原来带电的验电器的金属球,发现验电器金属箔的张角变大,则验电器原来带　　　　电;金属箔张角变大的瞬间,验电器金属杆里的电流方向是　　　　　　　　　　　　　 (选填“从金属箔到金属球”或“从金属球到金属箔”)。
12.如图所示,某移动电源(俗称充电宝)有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是　　　　联;用该移动电源为手机充电时,手机相当于电路组成中的　　　　。
13.如图所示的电路,开关S闭合后,电路为　　　　(选填“通路”“开路”或“短路”)。要使两灯串联,只要拆除导线　　　　(选填“a”或“b”)即可。
14.如图所示为小亮设计的电路图,闭合开关　　　　时,灯L1、L2和L3组成串联电路;闭合开关　　　　时,灯L1和L2组成并联电路。如图果要使灯L2亮、灯L1、L3不亮,则应闭合开关　　　　。
15.如图甲所示,当开关S闭合后,电流表A1、A2的指针偏转均如图图乙所示,其中电流表A1测量的是通过　　　　(选填“干路”“L1”或“L2”)的电流,电流表A2的读数应为　　　　A,通过灯L2的电流为　　　　A。
16.通过A、B两个电路元件的电流与其两端电压的关系如图所示。将A、B串联后接入电路,当通过A的电流为0.3 A时,A和B两端的总电压是　　　　V;将A、B并联后接入电路,当通过A的电流为0.4 A时,B两端的电压是　　　　V。
三、作图题(共6分)
17.(3分)如图所示是某同学连接的实物电路图,请你在虚线框内画出与之对应的电路图。
　　　　　　　　　　　　　　　
18.(3分)“阳光动力2号”飞机上装有平衡警示系统,其中S为正对驾驶员的重力开关,金属片M可绕O点自由转动。当机翼水平时,M在a、b中间;当飞机严重左倾时,绿灯亮、电铃响;当飞机严重右倾时,红灯亮、电铃响。请完成中的电路连接。
四、实验探究题(共24分)
19.(14分)在“探究并联电路的电流规律”的实验中,如图甲所示是实验的电路图。
(1)小明在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,造成此现象的原因是　　　　　　　　　　　　　　　　　　　　　　　。
(2)他先将电流表接在A处,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是　　　　　　　　。
(3)他在测量B处的电流时,发现电流表的指针偏转如图图乙所示,原因是　　　　　　　　　　　　　;在排除故障后,电流表的示数如图图丙所示,则电流表的示数为　　　　A。
(4)在解决了以上问题后,将电流表分别接入A、B、C三点处,闭合开关,测出了一组电流并记录在表格中,立即得出了并联电路的电流规律。请你指出本实验的改进方法是　 。
(5)实验结束后,小明又利用器材连接了如图图丁所示的电路图,当开关S由断开到闭合时,电流表A1的示数　　　　,电流表A2的示数　　　　。(均选填“变大”“变小”或“不变”)
20.(10分)某实验小组用如图所示的器材“探究串联电路的电压关系”。用三节干电池串联供电,他们选择了两只规格不同的小灯泡L1、L2。
(1)请用笔画线代替导线,连接实验电路。要求:L1和L2串联,电压表测量两灯串联后的总电压。
(2)为了保证电路的安全,连接器材时,开关应　　　　 。
(3)小明用电压表测量L1两端的电压时,直接选用0~3 V的量程,小悦说这样不行,规范的操作方法应是　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
(4)在测量L2两端电压时,两灯突然熄灭,电压表示数变为零,用电压表检测L1两端的电压,电压表示数等于电源电压,出现此故障的原因可能是　　　　　　　。
(5)他们排除故障后继续实验,得出一组实验数据如图下表所示。为了得出串联电路电压关系的普遍规律,他们还应　 。
L1两端电压/V L2两端电压/V 电路总电压/V
1.7 2.8 4.5
五、综合应用题(共12分)
21.(5分)电冰箱内冷冻室的压缩机(电动机)和冷藏室的照明灯是串联的还是并联的 并说出判断的方法。
22.(7分)在如图甲所示的电路中,电源电压恒为3 V。
(1)只闭合开关S2,电流表A的示数为0.44 A,求通过L1和L2的电流。
(2)当开关S1和S3闭合,S2断开时,灯泡L1和L2两端的电压分别是多少
(3)当开关S1和S3闭合,S2断开时,若电流表A的示数为0.58 A,电流表A1的示数如图图乙所示,则通过L1和L2的电流分别是多少
答案解析
第十四章综合提升卷
1.B　2.D　3.D　4.D　5.C　6.A
7.C　解： 由题意可知,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现,说明两开关能独立工作、互不影响,则S1和S2应并联在干路上;当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡,说明S3与灯泡串联;当需要给大棚通风时,闭合开关S4,启动风机,说明S4与风机串联;由于灯泡和风机均可独立工作,故灯泡与风机应并联。
8.C　9.C
10.C　解： 若a是电流表,b、c是电压表,电流从电源正极经过电流表、灯泡L1回到电源负极,即电路为L1的基本电路,因此只有灯泡L1发光,故A错误;若a、b、c都是电流表,电流从电源正极经过电流表回到电源负极,会形成电源短路,故B错误;若a、b是电流表,c是电压表,两灯泡并联,电流表a测量干路电流,电流表b测量灯泡L2支路的电流,电压表测量电源电压;因为并联电路中,干路电流大于支路电流,因此Ia>Ib,故C正确;若a是电压表,b、c是电流表,则电压表直接并联在电源两端,两灯泡均不发光,电压表测量电源电压,故D错误。
11.正　从金属球到金属箔片　12.并　用电器
13.短路　b　14.S3　S1、S2　S1　15.L1　1.5　1.2
16.4.5　2　解： 将A、B串联后接入电路,根据串联电路电流处处相等的特点可得,IB=IA=0.3 A,根据图像可知,此时UA=1.5 V、UB=3 V,由于串联电路两端电压等于各部分电路两端电压之和,所以A和B两端的总电压:U=UA+UB=1.5 V+3 V=4.5 V;
将A、B并联后接入电路,当通过A的电流为0.4 A时,根据图像可知,此时UA'=2 V,因为并联电路各支路两端的电压相等,所以UB'=UA'=2 V。
17.如图图所示 18.如图图所示
19.(1)连接电路时没有断开开关
(2)L1开路(合理即可)
(3)电流表的正、负接线柱接反了　 0.24
(4)换用不同规格的小灯泡多次测量　(5)不变　变大
20.(1)如图图所示
(2)断开
(3)先用大量程试触,若电压小于3 V,则用小量程
(4)L1开路　(5)换用不同规格的灯泡多测几组数据
21.电冰箱内冷冻室的压缩机(电动机)和冷藏室的照明灯是并联的。判断方法:冷冻室的压缩机(电动机)启动工作时,打开冰箱门,冰箱内的照明灯点亮;关闭冰箱门冰箱内的照明灯熄灭。由此可知它们工作时互不影响,所以属于并联连接。
22.(1)只闭合开关S2时,两灯泡串联,电流表测电路中的电流;因为串联电路中各处的电流相等,所以通过灯泡L1和L2的电流均为0.44 A。
(2)当开关S1和S3闭合,S2断开时,两灯泡并联,因为并联电路中各支路两端的电压相等,所以灯泡L1和L2两端的电压相等,都等于电源电压,即为3 V。
(3)当开关S1和S3闭合,S2断开时,两灯泡并联,电流表A测干路电流,电流表A1测L1支路的电流,由于并联电路中干路电流等于各支路电流之和,电流表A的示数为0.58 A,所以电流表A1所选量程为0~0.6 A,分度值为0.02 A,示数为0.26 A,则通过L1的电流为I1=0.26 A,通过L2的电流为I2=I-I1=0.58 A-0.26 A=0.32 A。
