专题训练 电路故障的分析和判断　　　　　

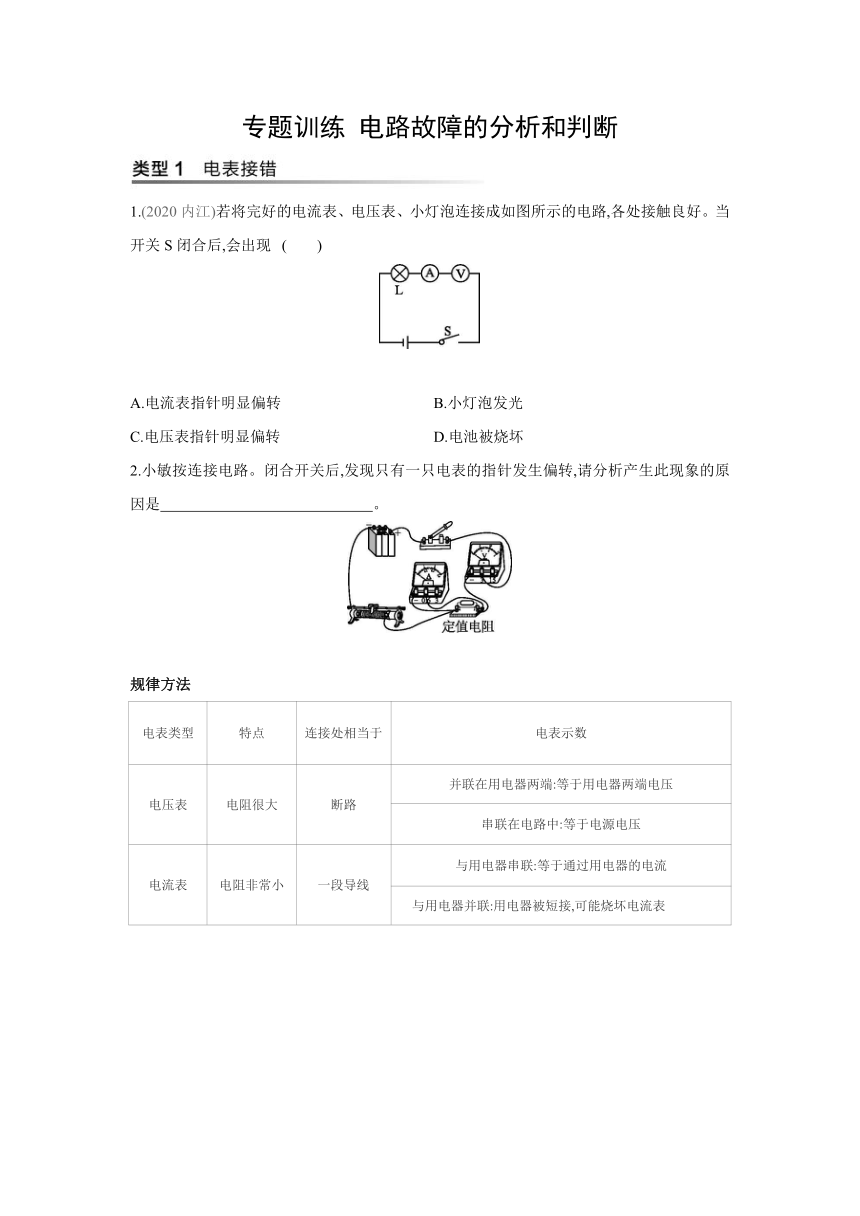

1.(2020内江)若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关S闭合后,会出现 (　　)
A.电流表指针明显偏转 B.小灯泡发光
C.电压表指针明显偏转 D.电池被烧坏
2.小敏按连接电路。闭合开关后,发现只有一只电表的指针发生偏转,请分析产生此现象的原因是　 。
规律方法　
电表类型 特点 连接处相当于 电表示数
电压表 电阻很大 断路 并联在用电器两端:等于用电器两端电压
串联在电路中:等于电源电压
电流表 电阻非常小 一段导线 与用电器串联:等于通过用电器的电流
　与用电器并联:用电器被短接,可能烧坏电流表
　　　

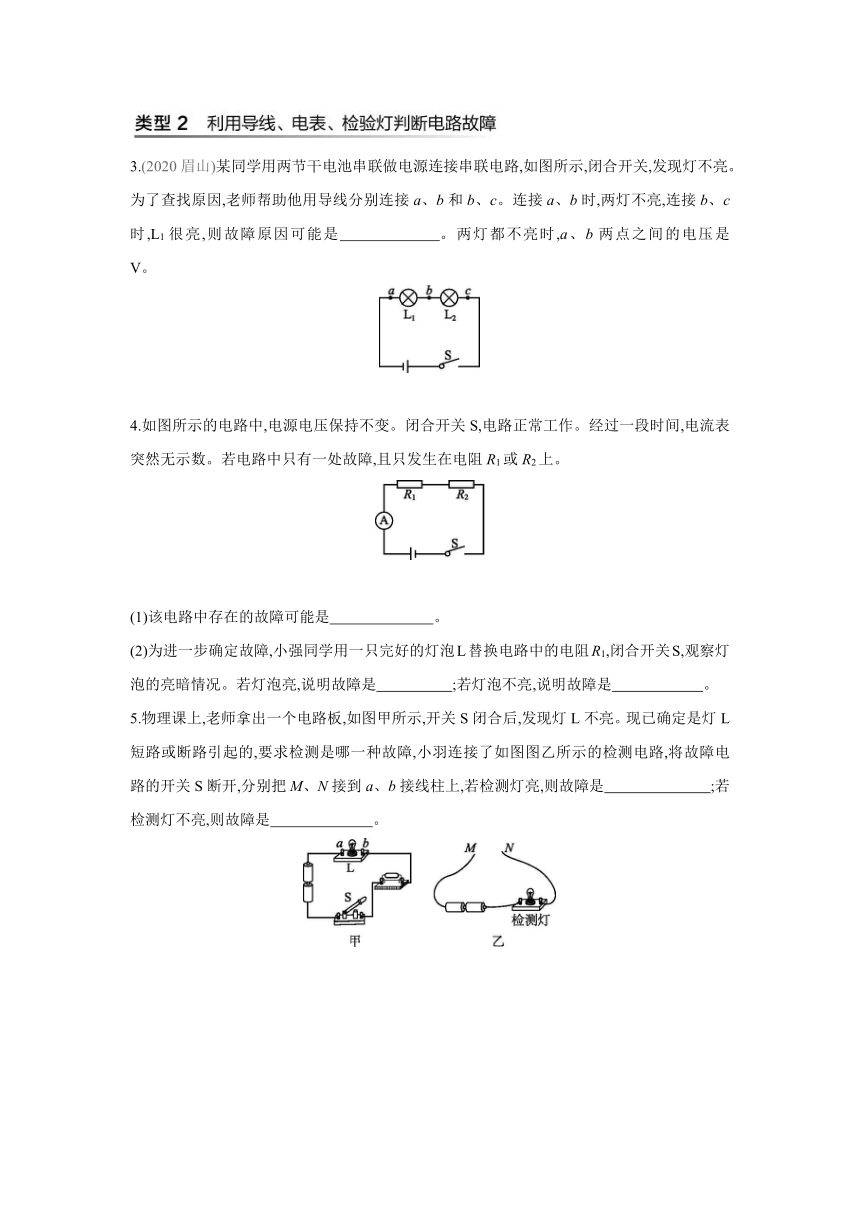

3.(2020眉山)某同学用两节干电池串联做电源连接串联电路,如图所示,闭合开关,发现灯不亮。为了查找原因,老师帮助他用导线分别连接a、b和b、c。连接a、b时,两灯不亮,连接b、c时,L1很亮,则故障原因可能是　　　　　　。两灯都不亮时,a、b两点之间的电压是　　　　V。
4.如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。经过一段时间,电流表突然无示数。若电路中只有一处故障,且只发生在电阻R1或R2上。
(1)该电路中存在的故障可能是　 。
(2)为进一步确定故障,小强同学用一只完好的灯泡L替换电路中的电阻R1,闭合开关S,观察灯泡的亮暗情况。若灯泡亮,说明故障是　　　　　;若灯泡不亮,说明故障是　　　　　　。
5.物理课上,老师拿出一个电路板,如图甲所示,开关S闭合后,发现灯L不亮。现已确定是灯L短路或断路引起的,要求检测是哪一种故障,小羽连接了如图图乙所示的检测电路,将故障电路的开关S断开,分别把M、N接到a、b接线柱上,若检测灯亮,则故障是　　　　　　　;若检测灯不亮,则故障是　　　　 。

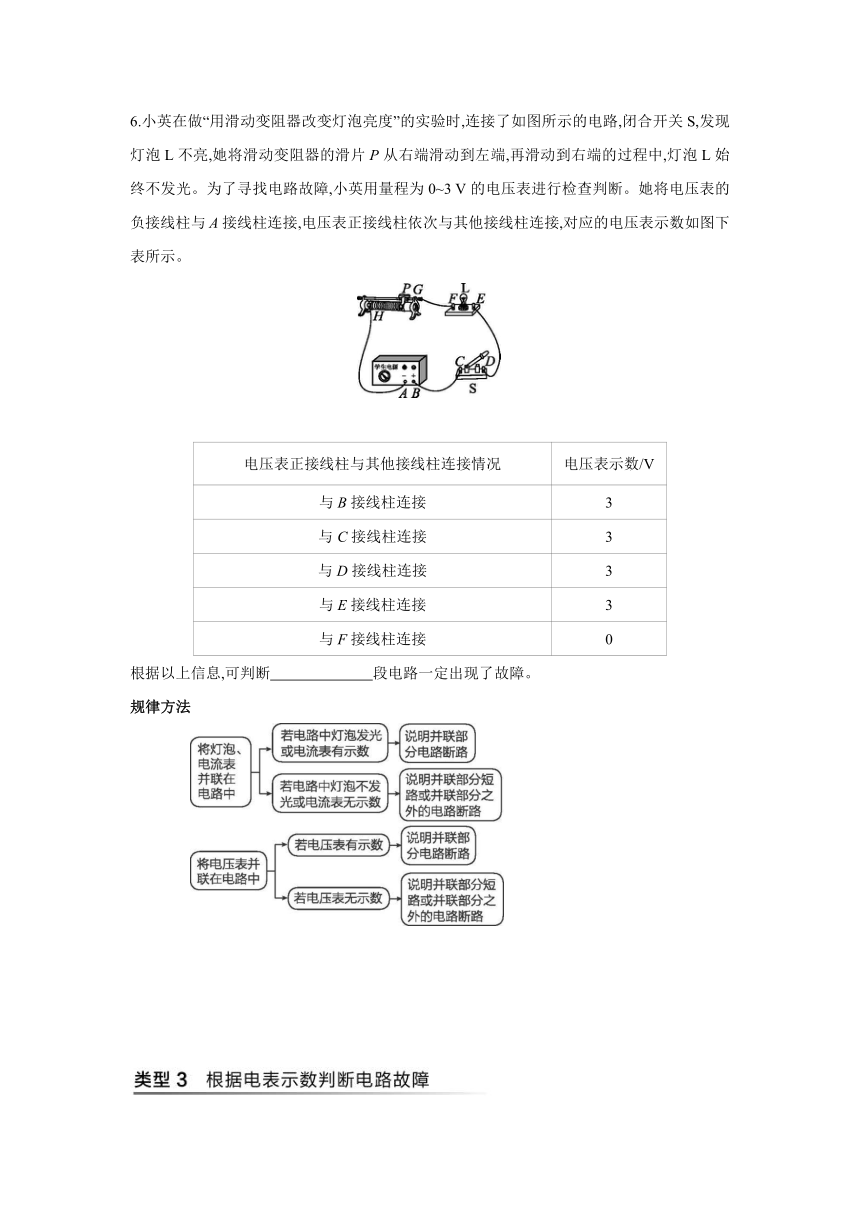

6.小英在做“用滑动变阻器改变灯泡亮度”的实验时,连接了如图所示的电路,闭合开关S,发现灯泡L不亮,她将滑动变阻器的滑片P从右端滑动到左端,再滑动到右端的过程中,灯泡L始终不发光。为了寻找电路故障,小英用量程为0~3 V的电压表进行检查判断。她将电压表的负接线柱与A接线柱连接,电压表正接线柱依次与其他接线柱连接,对应的电压表示数如图下表所示。
电压表正接线柱与其他接线柱连接情况 电压表示数/V
与B接线柱连接 3
与C接线柱连接 3
与D接线柱连接 3
与E接线柱连接 3
与F接线柱连接 0
根据以上信息,可判断　　　　 段电路一定出现了故障。
规律方法
　　　　　　　
7.小明连接了如图所示的电路,闭合开关S后,无论怎样调节滑动变阻器的滑片,电流表指针几乎不偏转,电压表示数接近电源电压,出现这种情况的原因是(　　)
A.Rx短路 B.Rx断路
C.电流表断路 D.滑动变阻器断路
8.如图所示,闭合开关S,灯L1、L2都能正常发光,两电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是 (　　)
A.电压表短路 B.电流表断路
C.L1断路 D.L1短路
9.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作一段时间后,灯L熄灭,且只有一只电表的示数变大。下列判断中正确的是 (　　)
A.R短路,电压表示数变小
B.R断路,电流表示数变大
C.L短路,电压表示数变大
D.L断路,电压表示数变大
10.(2020巴中)如图所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数。一段时间之后,一个电表示数变小,另一个不变,则故障可能是 (　　)
A.L1断路 B.L1短路
C.L2断路 D.L2短路
11.如图所示的实验电路中,闭合开关,移动滑动变阻器的滑片,发现电压表有示数但无明显变化,电流表有示数并且有变化,小灯泡不亮。则可能的故障是 (　　)
A.小灯泡断路 B.小灯泡短路
C.变阻器短路 D.变阻器断路
规律方法
答案解析
1.C　解： 由图可知,电压表与电流表、灯泡串联,由于电压表的内阻很大,所以电路中的电流几乎为零,故电流表指针几乎没有偏转、灯泡不会发光、电池也不会被烧坏;根据串联分压原理知道,电压表两端的电压几乎等于电源电压,故电压表指针明显偏转,故只有C选项符合题意。
2.电压表和电流表的位置互换了
3.L2断路　0　解： 闭合开关后,发现两灯不亮,用导线连接a、b时,两灯不亮,说明a、b之间是正常的,其他地方断路了,此时a、b间的电压为零;连接b、c时,L1很亮,说明与导线并联部分发生了断路现象,即L2断路。
4.(1)R1断路或R2断路
(2)R1断路　R2断路
5.L短路　L断路　解： 将故障电路的开关S断开,分别把M、N接到a、b两接线柱上时,若灯L没有问题,灯L与检测灯都会亮,但比较暗;若检测灯不亮,说明不能形成通路,则灯L断路;若只有检测灯亮,说明灯L发生了短路。
6.EF　7.B　8.B　9.D　10.A
11.B　解： 由图可知,滑动变阻器与灯泡串联在电路中,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压;移动滑动变阻器的滑片,电流表有示数并且有变化,说明电路是通路,滑动变阻器能改变电路的总电阻,则滑动变阻器无故障;灯泡不发光,且电压表示数几乎无变化,说明灯泡短路,电压表测量的是电源电压,故B选项正确。
