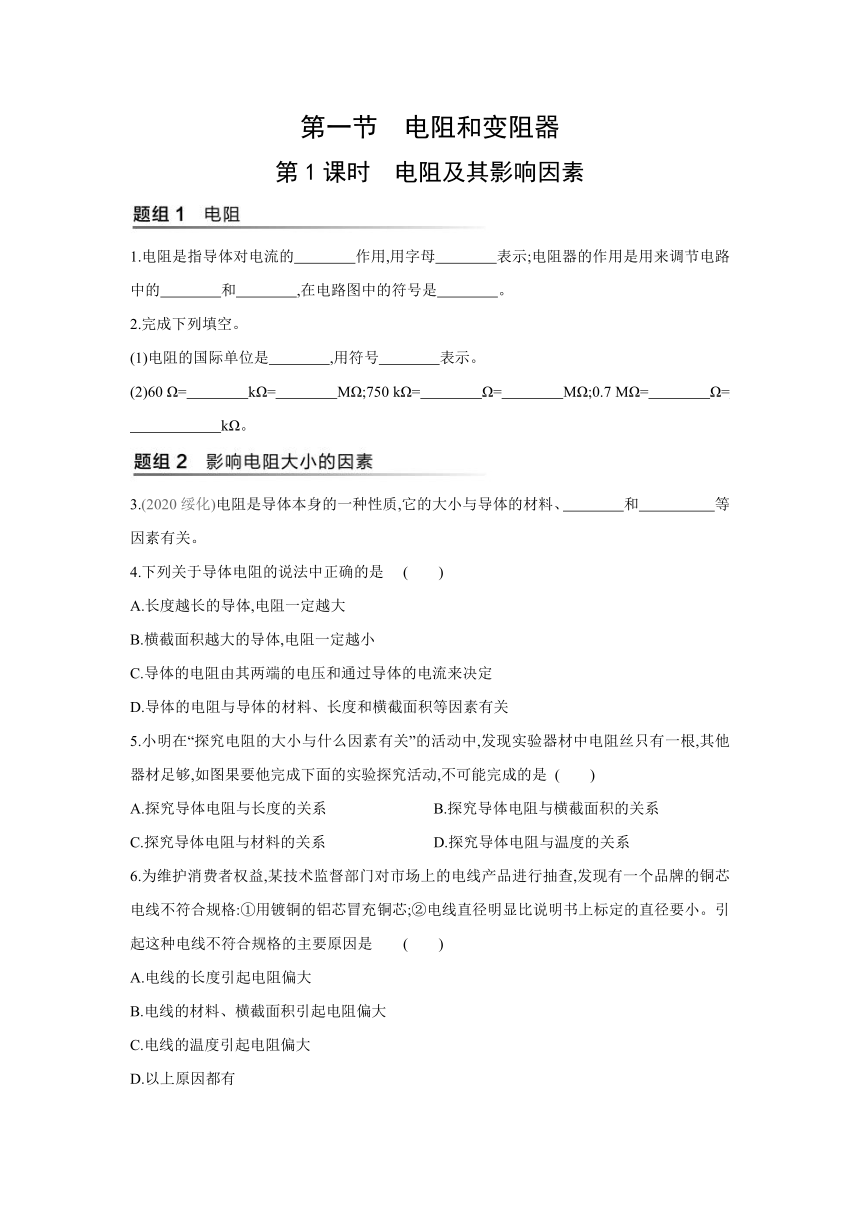

第一节 电阻和变阻器
第1课时 电阻及其影响因素
1.电阻是指导体对电流的 作用,用字母 表示;电阻器的作用是用来调节电路中的 和 ,在电路图中的符号是 。
2.完成下列填空。
(1)电阻的国际单位是 ,用符号 表示。
(2)60 Ω= kΩ= MΩ;750 kΩ= Ω= MΩ;0.7 MΩ= Ω= kΩ。
3.(2020绥化)电阻是导体本身的一种性质,它的大小与导体的材料、 和 等因素有关。
4.下列关于导体电阻的说法中正确的是 ( )
A.长度越长的导体,电阻一定越大
B.横截面积越大的导体,电阻一定越小
C.导体的电阻由其两端的电压和通过导体的电流来决定
D.导体的电阻与导体的材料、长度和横截面积等因素有关
5.小明在“探究电阻的大小与什么因素有关”的活动中,发现实验器材中电阻丝只有一根,其他器材足够,如图果要他完成下面的实验探究活动,不可能完成的是 ( )
A.探究导体电阻与长度的关系 B.探究导体电阻与横截面积的关系
C.探究导体电阻与材料的关系 D.探究导体电阻与温度的关系
6.为维护消费者权益,某技术监督部门对市场上的电线产品进行抽查,发现有一个品牌的铜芯电线不符合规格:①用镀铜的铝芯冒充铜芯;②电线直径明显比说明书上标定的直径要小。引起这种电线不符合规格的主要原因是 ( )
A.电线的长度引起电阻偏大
B.电线的材料、横截面积引起电阻偏大
C.电线的温度引起电阻偏大
D.以上原因都有

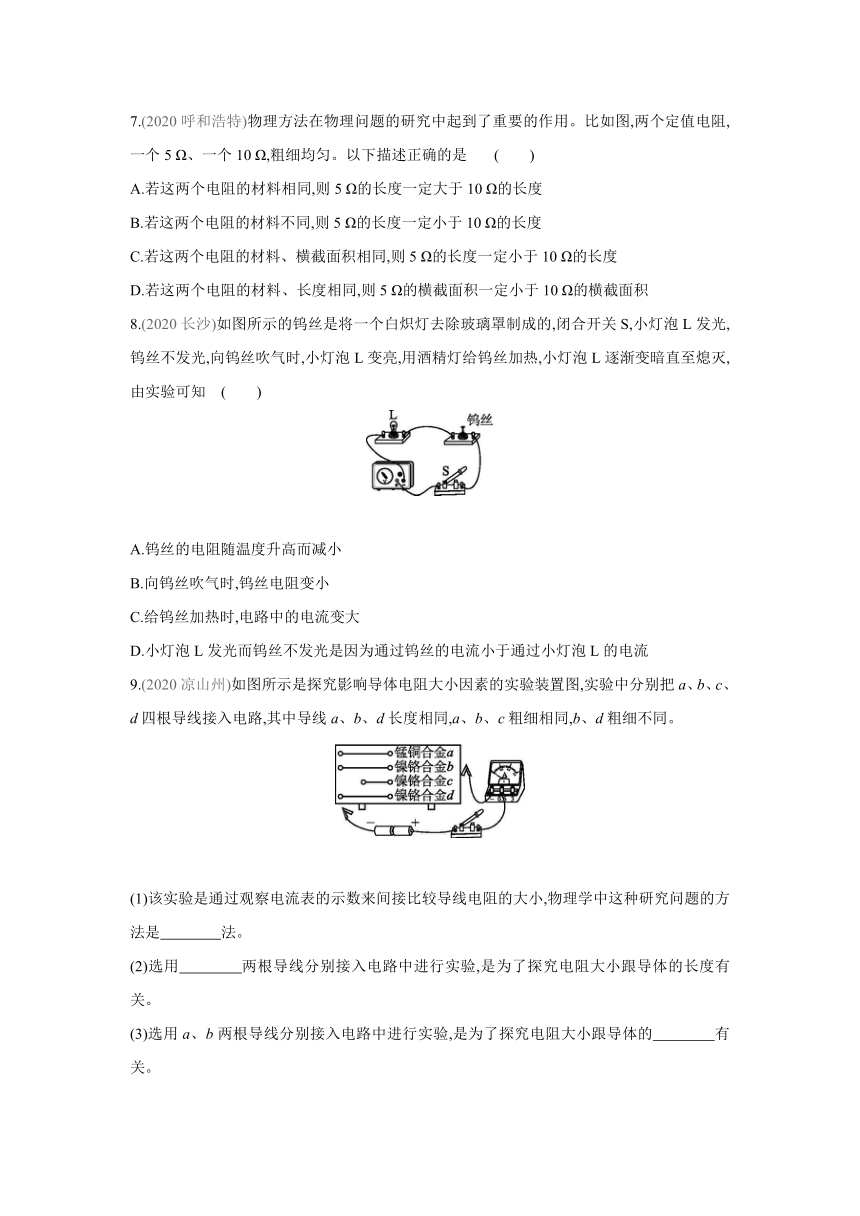

7.(2020呼和浩特)物理方法在物理问题的研究中起到了重要的作用。比如图,两个定值电阻,一个5 Ω、一个10 Ω,粗细均匀。以下描述正确的是 ( )
A.若这两个电阻的材料相同,则5 Ω的长度一定大于10 Ω的长度
B.若这两个电阻的材料不同,则5 Ω的长度一定小于10 Ω的长度
C.若这两个电阻的材料、横截面积相同,则5 Ω的长度一定小于10 Ω的长度
D.若这两个电阻的材料、长度相同,则5 Ω的横截面积一定小于10 Ω的横截面积
8.(2020长沙)如图所示的钨丝是将一个白炽灯去除玻璃罩制成的,闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知 ( )
A.钨丝的电阻随温度升高而减小
B.向钨丝吹气时,钨丝电阻变小
C.给钨丝加热时,电路中的电流变大
D.小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于通过小灯泡L的电流
9.(2020凉山州)如图所示是探究影响导体电阻大小因素的实验装置图,实验中分别把a、b、c、d四根导线接入电路,其中导线a、b、d长度相同,a、b、c粗细相同,b、d粗细不同。
(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小,物理学中这种研究问题的方法是 法。
(2)选用 两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的长度有关。
(3)选用a、b两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的 有关。
(4)选用 两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的横截面积有关。
10.学习了电学知识后,小明对影响电阻大小的部分因素进行了探究,器材有:开关、电流表、电源(电压恒为1.5 V)各一个,三根完全相同的合金丝,导线若干。
实验过程:电路如图甲所示,将合金丝以不同的方式分别接入电路A、B之间,闭合开关S后,记录的数据如图下表。
实验次数 1 2 3 4 5
连接方式 一根 两根 串联 三根 串联 两根 并联 三根 并联
电流表示数/A 0.3 0.2 1.2 1.8
回答下列问题:
(1)图乙是一根合金丝接入电路时电流表的示数,请将其填入表格中。
(2)导体的电阻大小跟材料、长度和横截面积的关系:
A.电阻的大小与长度的关系: 。
B.电阻的大小与横截面积的关系: 。
(3)进行多次测量的目的: 。
11.(2020广州)小明测量不同型号的铅笔在纸上涂画所得线条的电阻,实验步骤如图下:
(1)用铅笔在纸上画出两段长为15 cm的线条,在其中一段线条上重复涂画3次,另一段涂画6次。
(2)换用不同型号的铅笔重复(1)的操作,得到多组等长等宽的线条,如图所示。
(3)测出每段线条两端的电阻记录在下表中。
根据实验数据,可推测电阻最小的是 ( )
A.① B.② C.③ D.④
答案解析
第一节 电阻和变阻器
第1课时 电阻及其影响因素
1.阻碍 R 电流 电压
2.(1)欧姆 Ω (2)6×10-2 6×10-5
7.5×105 0.75 7×105 700
3.长度 横截面积 4.D 5.C 6.B 7.C
8.B 解: 闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,说明通过小灯泡的电流变大,则钨丝的电阻减小;用酒精灯给钨丝加热,钨丝的温度升高,观察到小灯泡L逐渐变暗,说明通过小灯泡L的电流变小,钨丝的电阻增大;由于钨丝和小灯泡串联接入电路中,则通过它们的电流是相等的,综上所述,A、C、D选项错误,B选项正确。
9.(1)转换 (2)b、c (3)材料 (4)b、d
10.(1)0.6
(2)A.在材料和横截面积相同时,导体的电阻跟长度成正比
B.在材料和长度相同时,导体的电阻跟横截面积成反比
(3)使得出的结论更具有普遍性
11.D 解: 由表格数据可知,重复涂画相同次数时,铅笔的含碳量越高,电阻越小,铅笔的含碳量相同时,重复涂画次数越多,电阻越小,故电阻最小的是④。
