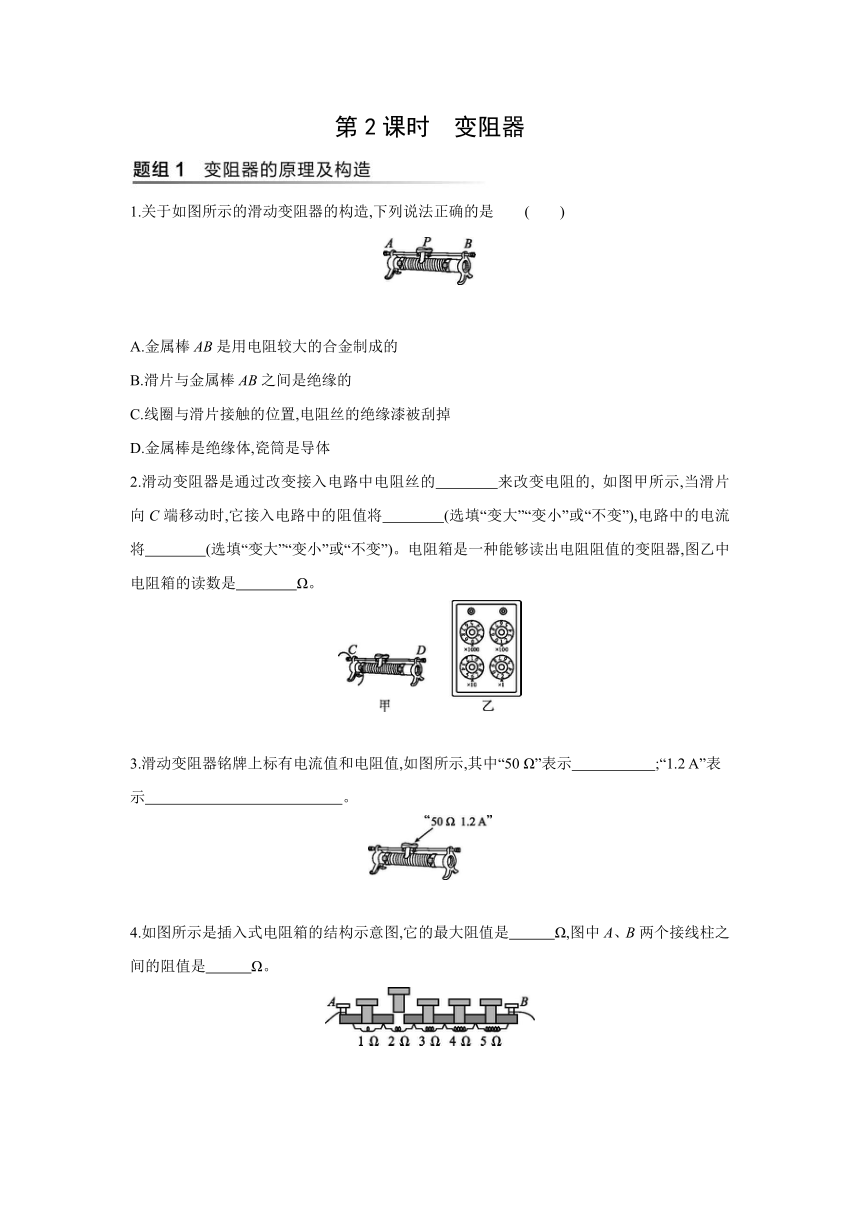

第2课时 变阻器
1.关于如图所示的滑动变阻器的构造,下列说法正确的是 ( )
A.金属棒AB是用电阻较大的合金制成的
B.滑片与金属棒AB之间是绝缘的
C.线圈与滑片接触的位置,电阻丝的绝缘漆被刮掉
D.金属棒是绝缘体,瓷筒是导体
2.滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的, 如图甲所示,当滑片向C端移动时,它接入电路中的阻值将 (选填“变大”“变小”或“不变”),电路中的电流将 (选填“变大”“变小”或“不变”)。电阻箱是一种能够读出电阻阻值的变阻器,图乙中电阻箱的读数是 Ω。
3.滑动变阻器铭牌上标有电流值和电阻值,如图所示,其中“50 Ω”表示 ;“1.2 A”表示 。
4.如图所示是插入式电阻箱的结构示意图,它的最大阻值是 Ω,图中A、B两个接线柱之间的阻值是 Ω。

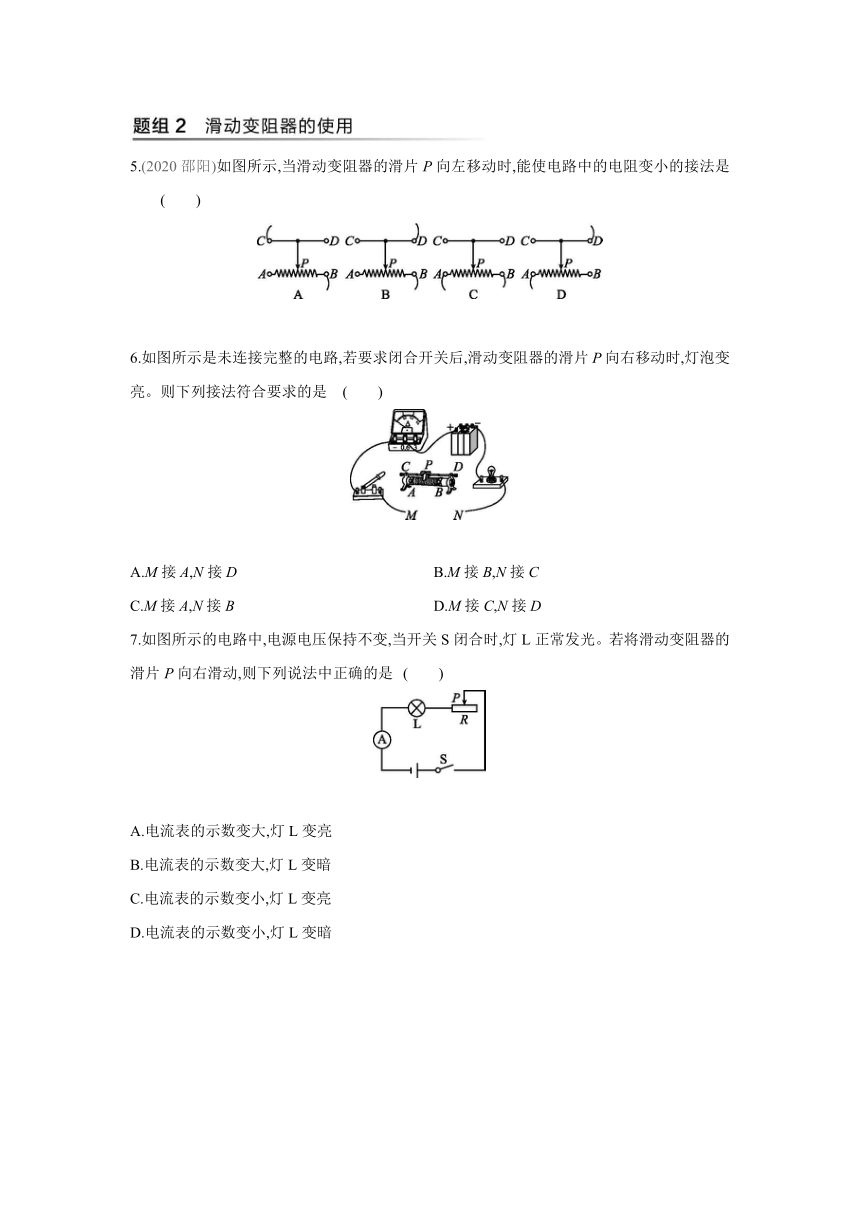

5.(2020邵阳)如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是 ( )
6.如图所示是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向右移动时,灯泡变亮。则下列接法符合要求的是 ( )
A.M接A,N接D B.M接B,N接C
C.M接A,N接B D.M接C,N接D
7.如图所示的电路中,电源电压保持不变,当开关S闭合时,灯L正常发光。若将滑动变阻器的滑片P向右滑动,则下列说法中正确的是 ( )
A.电流表的示数变大,灯L变亮
B.电流表的示数变大,灯L变暗
C.电流表的示数变小,灯L变亮
D.电流表的示数变小,灯L变暗

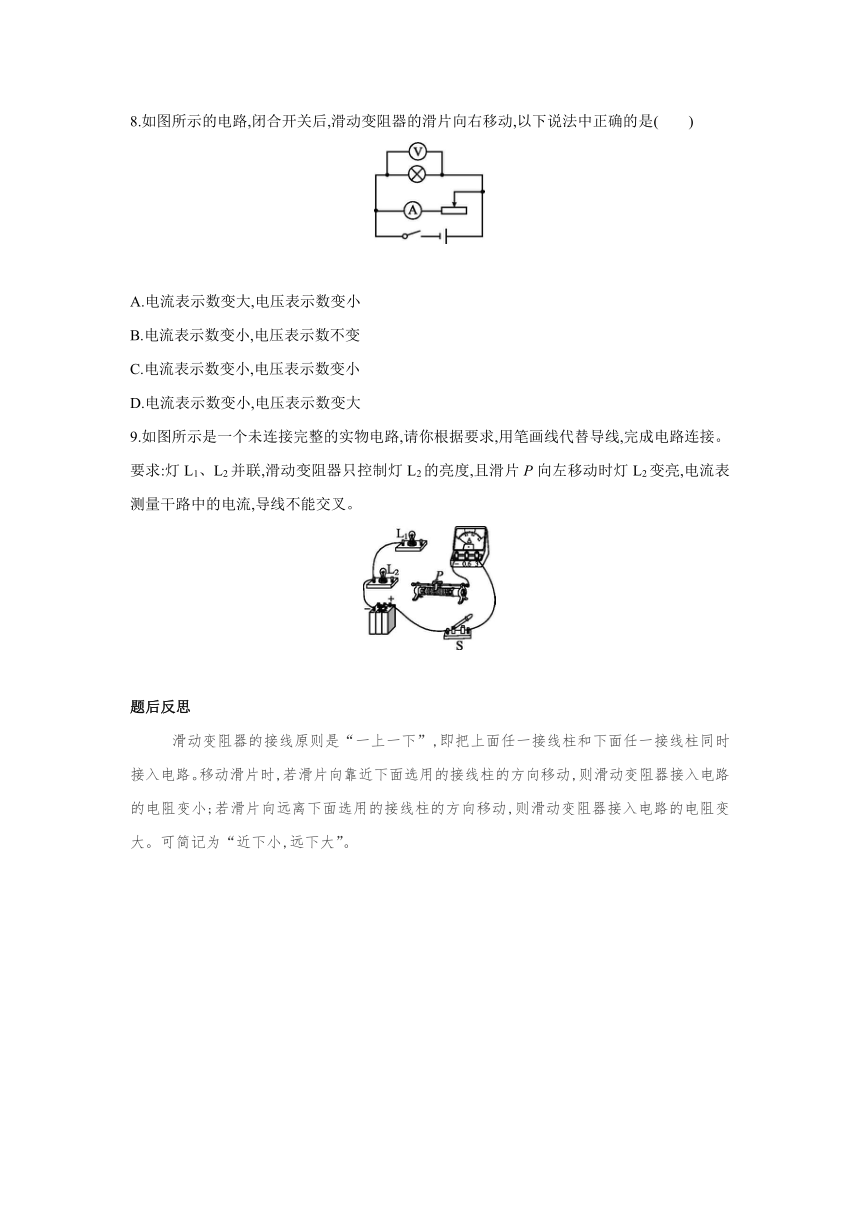

8.如图所示的电路,闭合开关后,滑动变阻器的滑片向右移动,以下说法中正确的是( )
A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数不变
C.电流表示数变小,电压表示数变小
D.电流表示数变小,电压表示数变大
9.如图所示是一个未连接完整的实物电路,请你根据要求,用笔画线代替导线,完成电路连接。要求:灯L1、L2并联,滑动变阻器只控制灯L2的亮度,且滑片P向左移动时灯L2变亮,电流表测量干路中的电流,导线不能交叉。
题后反思
滑动变阻器的接线原则是“一上一下”,即把上面任一接线柱和下面任一接线柱同时接入电路。移动滑片时,若滑片向靠近下面选用的接线柱的方向移动,则滑动变阻器接入电路的电阻变小;若滑片向远离下面选用的接线柱的方向移动,则滑动变阻器接入电路的电阻变大。可简记为“近下小,远下大”。
10.如图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片和滑杆相连,滑杆可绕固定轴O转动,另一端固定着一个浮子。下列说法中正确的是 ( )
A.油量变少,电流表示数不变 B.油量越少,电流表示数越大
C.油量越多,电流表示数越小 D.油量越多,电流表示数越大
11.某同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板,无风时OC是竖直的,风越强,OC杆偏转的角度越大;AB是一段圆弧形电阻,P点是金属杆与弧形电阻相接触的点;电路中有一灯泡L,测风力时,闭合开关S。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个 。灯泡L的亮度可以粗略地反映风力的大小,若要提高装置反映风力大小的性能,可采取的方法是 。
12.(2020兰州)甲是电位器的示意图,滑片P可随转动旋钮改变其在电阻丝上的位置,从而改变接入电路中的阻值大小。请将该电位器连入图乙中,要求顺时针旋转滑片P时,灯泡变暗。
13.在如图所示的各电路中,能用滑动变阻器调节灯泡亮度的是 ( )
14.如图所示为旋钮式电阻箱的结构示意图,从图中所示的情况可知,此时电阻箱A、B两接线柱间的等效电阻为 Ω;“×1000”旋钮内每个电阻的阻值是 Ω。
答案解析
第2课时 变阻器
1.C 2.长度 变小 变大 162
3.该滑动变阻器接入电路的最大阻值为50 Ω
该滑动变阻器允许通过的最大电流为1.2 A
4.15 2 5.D
6.B 解: 当滑片P向右移动时,灯泡变亮,表明通过灯泡的电流变大,即电路中的电阻减小,故滑动变阻器的滑片P向右移动时,其接入电路的电阻是减小的,则右下接线柱应接入电路(即一定要接B接线柱),同时滑动变阻器应遵循“一上一下”的接线原则接入电路。
7.D 8.B
9.如图图所示
10.D
11.滑动变阻器 在电路中串联一个电流表 解: 风力越大,金属杆OC偏转的角度越大,弧形电阻AB连入电路的阻值越小,电路中的电流越大,灯泡越亮。若在电路中串联一个电流表,可以通过电流的大小更精确地反映风力的大小,电流越大,说明风力越大。
12.如图图所示
13.C 解: A、D图中,灯泡短路,不会亮;图B中,滑动变阻器的滑片下面部分与灯泡并联,互不影响,滑动变阻器起不到调节作用;图C中,滑动变阻器的滑片上面部分与灯泡串联,能够调节灯泡亮度。
14.8163 1000
