沪科版物理九年级全一册同步提优训练：第十八章 电能从哪里来 综合提升卷（有答案解析）

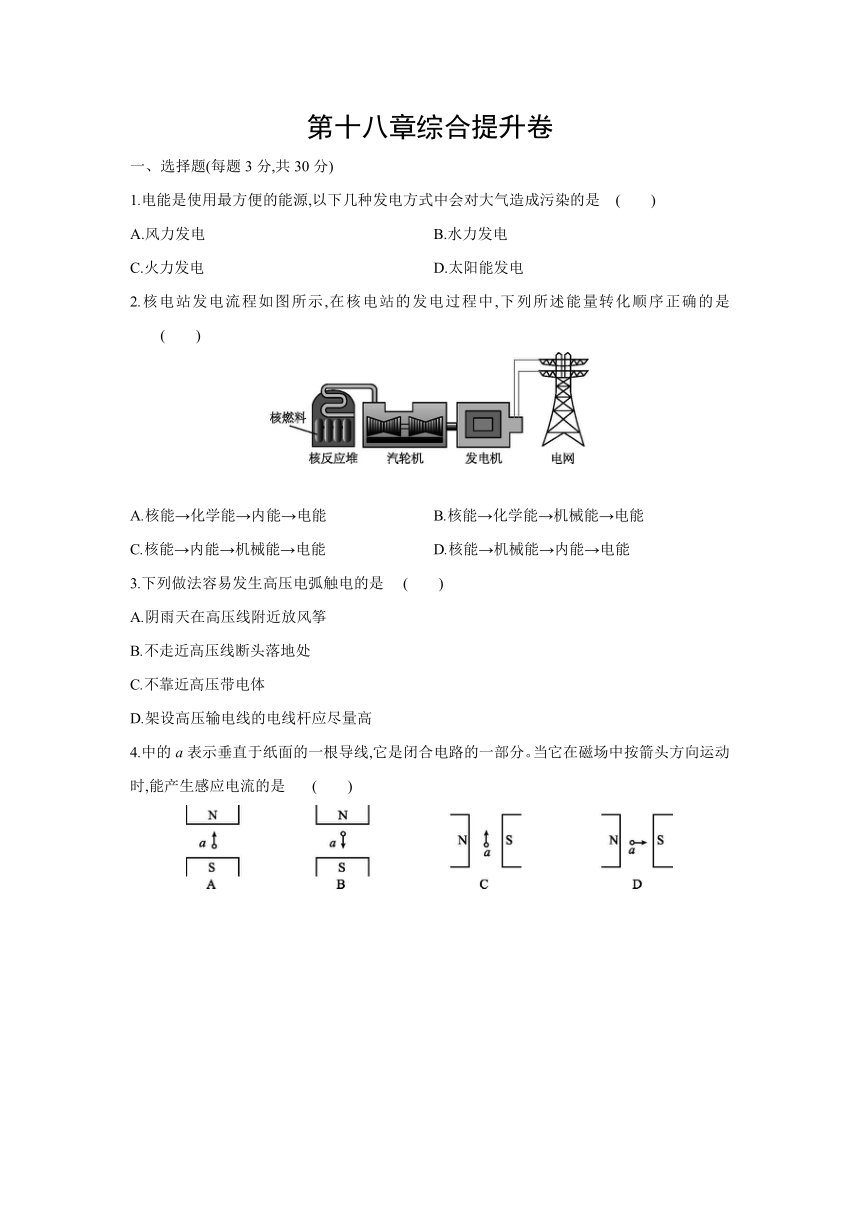

第十八章综合提升卷　　
一、选择题(每题3分,共30分)
1.电能是使用最方便的能源,以下几种发电方式中会对大气造成污染的是 (　　)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
A.风力发电 B.水力发电
C.火力发电 D.太阳能发电
2.核电站发电流程如图所示,在核电站的发电过程中,下列所述能量转化顺序正确的是 (　　)
A.核能→化学能→内能→电能 B.核能→化学能→机械能→电能
C.核能→内能→机械能→电能 D.核能→机械能→内能→电能
3.下列做法容易发生高压电弧触电的是 (　　)
A.阴雨天在高压线附近放风筝
B.不走近高压线断头落地处
C.不靠近高压带电体
D.架设高压输电线的电线杆应尽量高
4.中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。当它在磁场中按箭头方向运动时,能产生感应电流的是 (　　)

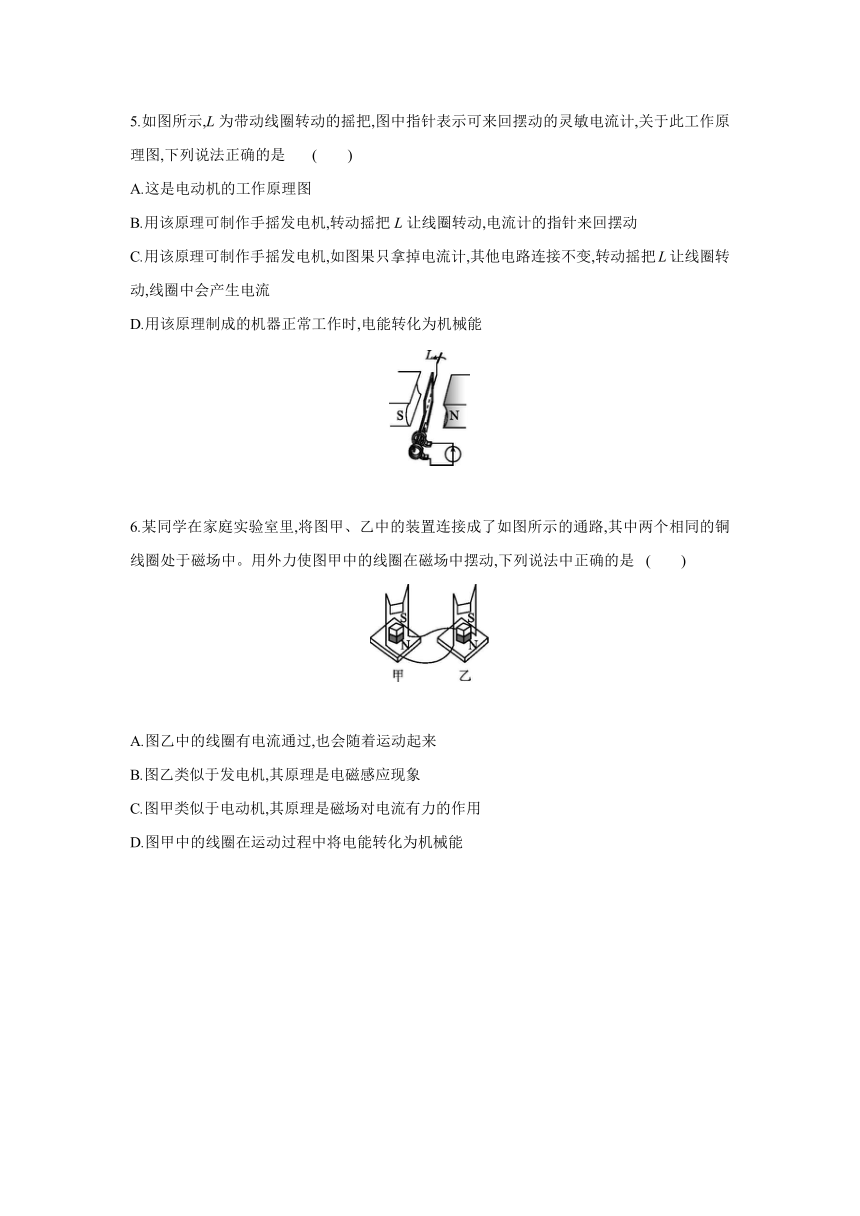

5.如图所示,L为带动线圈转动的摇把,图中指针表示可来回摆动的灵敏电流计,关于此工作原理图,下列说法正确的是 (　　)
A.这是电动机的工作原理图
B.用该原理可制作手摇发电机,转动摇把L让线圈转动,电流计的指针来回摆动
C.用该原理可制作手摇发电机,如图果只拿掉电流计,其他电路连接不变,转动摇把L让线圈转动,线圈中会产生电流
D.用该原理制成的机器正常工作时,电能转化为机械能
6.某同学在家庭实验室里,将图甲、乙中的装置连接成了如图所示的通路,其中两个相同的铜线圈处于磁场中。用外力使图甲中的线圈在磁场中摆动,下列说法中正确的是 (　　)
A.图乙中的线圈有电流通过,也会随着运动起来
B.图乙类似于发电机,其原理是电磁感应现象
C.图甲类似于电动机,其原理是磁场对电流有力的作用
D.图甲中的线圈在运动过程中将电能转化为机械能

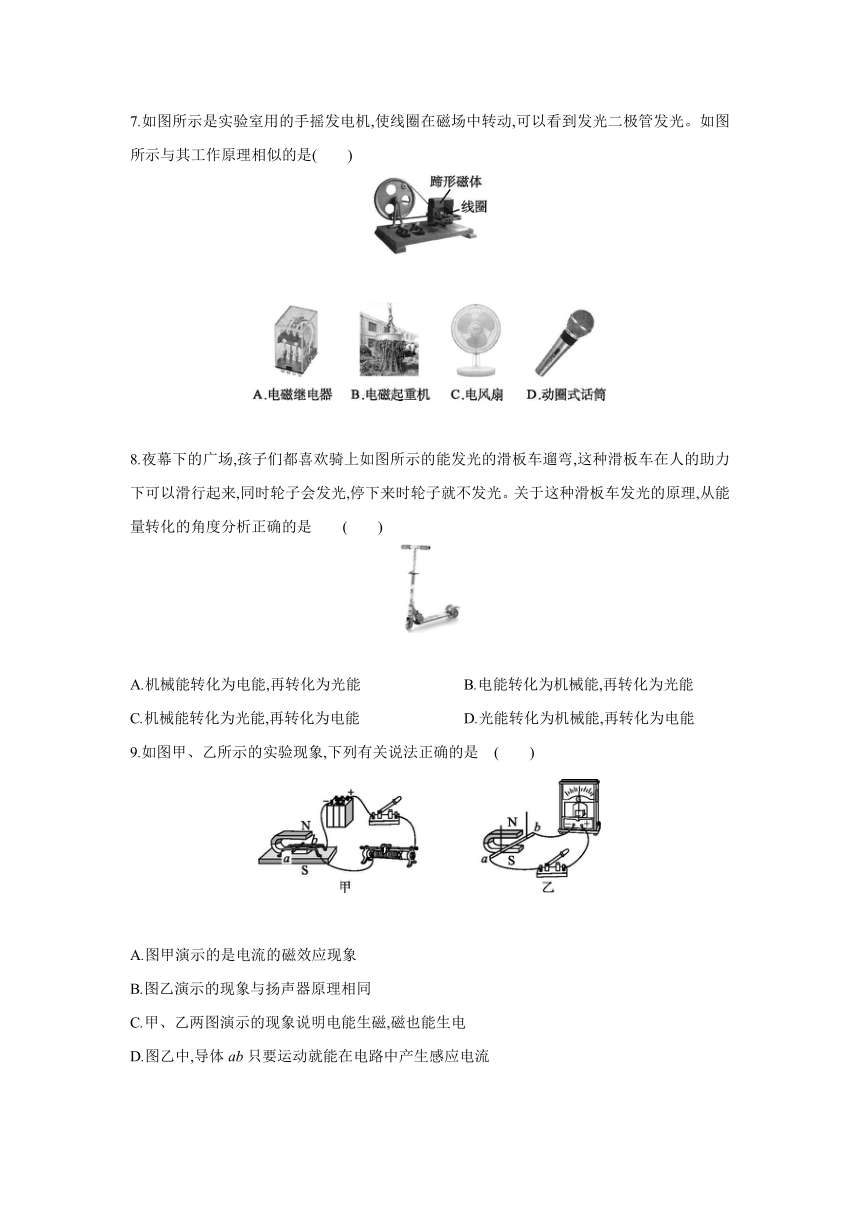

7.如图所示是实验室用的手摇发电机,使线圈在磁场中转动,可以看到发光二极管发光。如图所示与其工作原理相似的是(　　)
8.夜幕下的广场,孩子们都喜欢骑上如图所示的能发光的滑板车遛弯,这种滑板车在人的助力下可以滑行起来,同时轮子会发光,停下来时轮子就不发光。关于这种滑板车发光的原理,从能量转化的角度分析正确的是 (　　)
A.机械能转化为电能,再转化为光能 B.电能转化为机械能,再转化为光能
C.机械能转化为光能,再转化为电能 D.光能转化为机械能,再转化为电能
9.如图甲、乙所示的实验现象,下列有关说法正确的是 (　　)
A.图甲演示的是电流的磁效应现象
B.图乙演示的现象与扬声器原理相同
C.甲、乙两图演示的现象说明电能生磁,磁也能生电
D.图乙中,导体ab只要运动就能在电路中产生感应电流

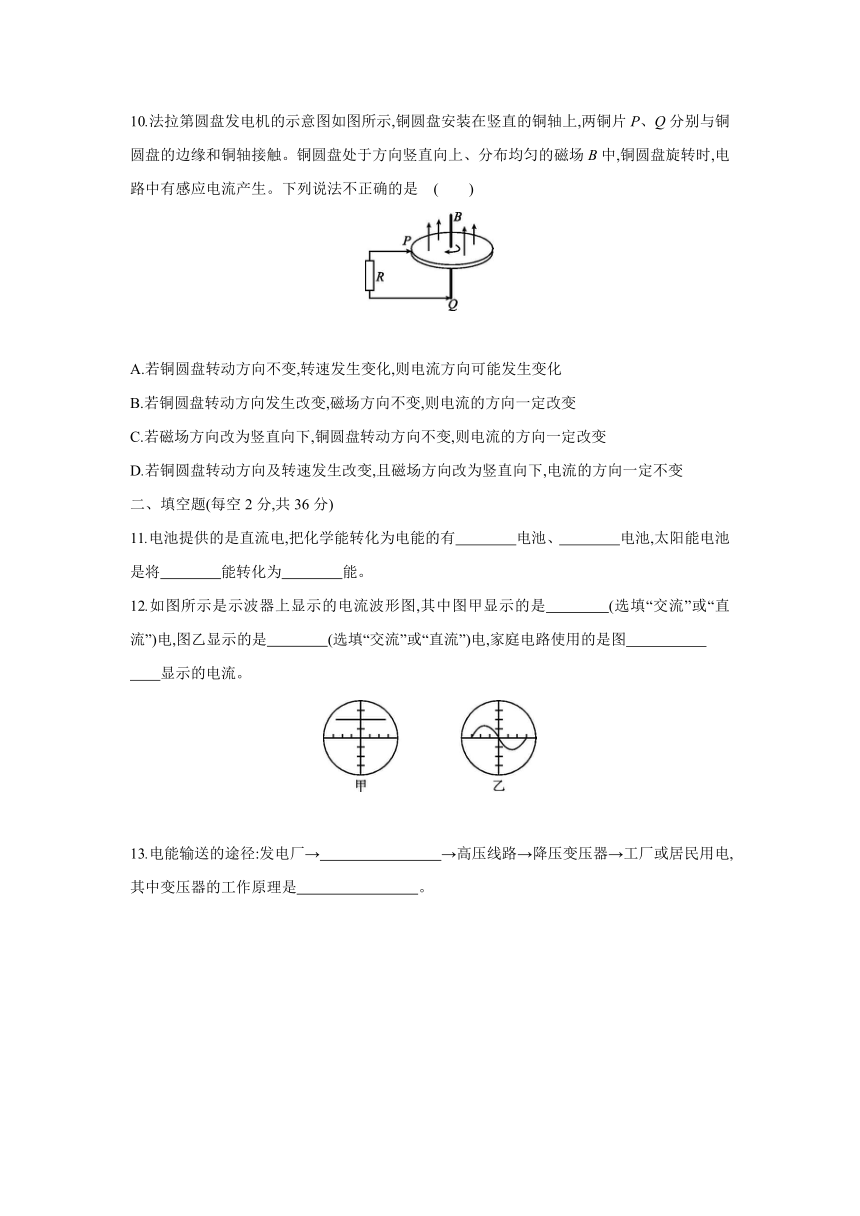

10.法拉第圆盘发电机的示意图如图所示,铜圆盘安装在竖直的铜轴上,两铜片P、Q分别与铜圆盘的边缘和铜轴接触。铜圆盘处于方向竖直向上、分布均匀的磁场B中,铜圆盘旋转时,电路中有感应电流产生。下列说法不正确的是 (　　)
A.若铜圆盘转动方向不变,转速发生变化,则电流方向可能发生变化
B.若铜圆盘转动方向发生改变,磁场方向不变,则电流的方向一定改变
C.若磁场方向改为竖直向下,铜圆盘转动方向不变,则电流的方向一定改变
D.若铜圆盘转动方向及转速发生改变,且磁场方向改为竖直向下,电流的方向一定不变
二、填空题(每空2分,共36分)
11.电池提供的是直流电,把化学能转化为电能的有　　　　电池、　　　　电池,太阳能电池是将　　　　能转化为　　　　能。
12.如图所示是示波器上显示的电流波形图,其中图甲显示的是　　　　(选填“交流”或“直流”)电,图乙显示的是　　　　(选填“交流”或“直流”)电,家庭电路使用的是图　　　　 显示的电流。
13.电能输送的途径:发电厂→　　　　　　　　→高压线路→降压变压器→工厂或居民用电,其中变压器的工作原理是　　　　　　　　。

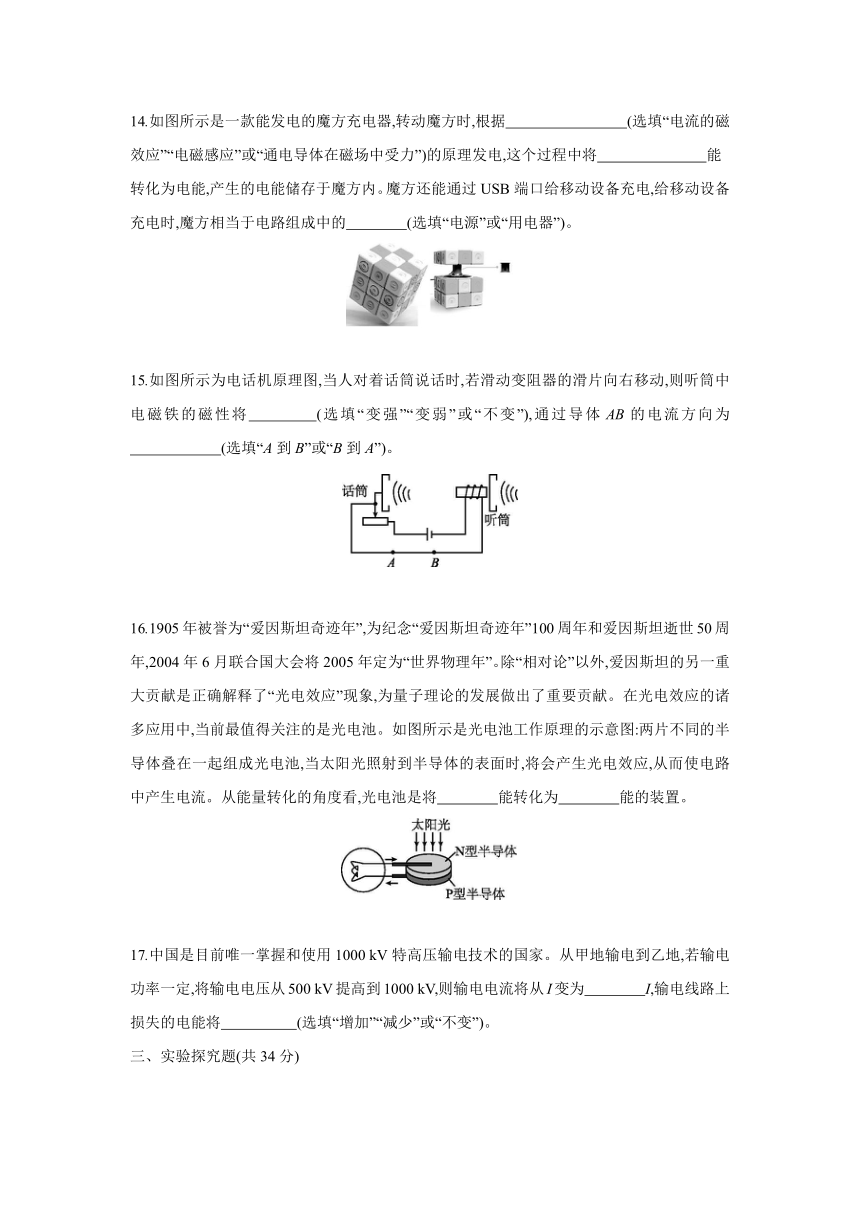

14.如图所示是一款能发电的魔方充电器,转动魔方时,根据　　　　　　　　(选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电,这个过程中将　　　　 能转化为电能,产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电,给移动设备充电时,魔方相当于电路组成中的　　　　(选填“电源”或“用电器”)。
15.如图所示为电话机原理图,当人对着话筒说话时,若滑动变阻器的滑片向右移动,则听筒中电磁铁的磁性将　　　　(选填“变强”“变弱”或“不变”),通过导体AB的电流方向为　　　　　　 (选填“A到B”或“B到A”)。
16.1905年被誉为“爱因斯坦奇迹年”,为纪念“爱因斯坦奇迹年”100周年和爱因斯坦逝世50周年,2004年6月联合国大会将2005年定为“世界物理年”。除“相对论”以外,爱因斯坦的另一重大贡献是正确解释了“光电效应”现象,为量子理论的发展做出了重要贡献。在光电效应的诸多应用中,当前最值得关注的是光电池。如图所示是光电池工作原理的示意图:两片不同的半导体叠在一起组成光电池,当太阳光照射到半导体的表面时,将会产生光电效应,从而使电路中产生电流。从能量转化的角度看,光电池是将　　　　能转化为　　　　能的装置。
17.中国是目前唯一掌握和使用1000 kV特高压输电技术的国家。从甲地输电到乙地,若输电功率一定,将输电电压从500 kV提高到1000 kV,则输电电流将从I变为　　　　I,输电线路上损失的电能将　　　　　(选填“增加”“减少”或“不变”)。
三、实验探究题(共34分)
18.(10分)如图甲所示,在水果中插入两块由不同金属片制成的极板,就制成了一个水果电池。某科学兴趣小组对“影响水果电池电压大小的因素”进行了实验研究。
(1)在水果中插入两块由不同金属片制成的极板,并保持极板之间的距离、极板与水果的接触面积不变,用电压表直接测量两块极板之间的电压,数据记录如图下表。
种　类 铁—锌 铁—铜 铜—锌
苹　果 0.55 V 0.60 V 0.95 V
梨 0.40 V 0.50 V 0.90 V
菠　萝 0.50 V 0.55 V 1.00 V
橙 0.70 V 0.78 V 1.05 V
①在图乙虚线框中画出这个实验的电路图。
②分析实验数据可以得出:在上述条件下,从金属活动性顺序看,所选用的两块极板材料之间的金属活动性差异越大,水果电池的　　　　越大;并且水果电池的电压还与　　　　　　有关。
(2)若该小组的同学们选用一个橙子并用铜—锌做极板,研究水果电池的电压跟极板与水果的接触面积之间的关系时,应控制　　　　　　　　　　　不变。
(3)关于影响水果电池电压大小的因素,还可以研究的问题是 　　　　　　　　　　　　　　　　　　　 (写出一条即可)。
19.(6分)小华在“探究怎样产生感应电流”的实验中,设计了如图所示的实验装置。
(1)将磁体向右插入螺线管中时,观察到灵敏电流计的指针向右偏转,由此可知:　 。
(2)将磁体从螺线管中向左拔出时,会观察到灵敏电流计的指针向　　　　(选填“左”或“右”)偏转。
(3)通过(1)(2)实验,可得出感应电流的方向与　　　　　　　　　　　　　　有关。
20.(18分)如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关后,导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如图下表:
实验序号 磁场方向 导体棒ab 运动方向 灵敏电流计 指针偏转情况
1 向下 向上 不偏转
2 向下 不偏转
3 向左 向右偏
4 向右 向左偏
5 向上 向上 不偏转
6 向下 不偏转
7 向左 向左偏
8 向右 向右偏
(1)实验时通过观察　　　　　　　　　　　　　　　　　　　　　来判断电路中是否产生感应电流。
(2)由实验可知,闭合电路中的部分导体在磁场中做　　　　　　　　　　运动时,电路中会产生感应电流。
(3)比较第4次和第　　　　次实验可知,导体棒运动方向相同时,感应电流的方向与磁场的方向有关。
(4)比较第7次和第8次实验可知,　 。
(5)针对这个实验,小勇进行了进一步的探究,他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想,于是他设计了如图下实验方案:
①保持磁场强弱不变,让导体ab以　　　　(选填“相同”或“不同”)的速度沿相同方向做切割磁感线运动,观察灵敏电流计指针偏转幅度的大小。
②如图果灵敏电流计指针偏转幅度不同,说明感应电流的大小与导体切割磁感线运动的速度　　　　 (选填“有关”或“无关”)。
答案解析
第十八章综合提升卷
1.C　2.C　3.A　4.C　5.B
6.A　解： 用力使甲装置中的线圈在磁场中摆动起来,相当于甲中的线圈做切割磁感线运动,所以电路中会产生感应电流,是利用电磁感应现象的原理工作的,将机械能转化为电能,相当于发电机;图甲和图乙中的线圈是相连的,所以图乙中的线圈相当于通电导线,在磁场中受力的作用,将电能转化为机械能,相当于电动机,其原理是通电导体在磁场中受力运动。综合分析可知:甲相当于发电机,其原理是电磁感应现象,将机械能转化为电能;乙相当于电动机,其原理是通电导体在磁场中受力,将电能转化为机械能。
7.D　解： 手摇发电机是利用电磁感应现象的原理工作的。电磁继电器和电磁铁是利用电流的磁效应工作的,故A、B选项不符合题意。电风扇的用电元件是电动机,电动机是利用通电线圈在磁场中受力转动的原理工作的,故C选项不符合题意。动圈式话筒是利用电磁感应现象的原理工作的,故D选项符合题意。
8.A　解： 人运动时具有机械能,而轮子发光需要电能(电磁感应产生的),所以滑板车发光的能量转化是:机械能转化为电能,电能再转化为光能,故A选项正确,B、C、D选项错误。
9.C　10.A
11.干　蓄(前两空答案合理即可)　太阳　电
12.直流　交流　乙　13.升压变压器　电磁感应现象
14.电磁感应　机械　电源　解： 转动魔方时,闭合电路的一部分导体做切割磁感线运动,会产生感应电流,利用的是电磁感应现象;在发电的过程中,将机械能转化为电能;魔方给移动设备充电时,魔方提供电能,相当于电路组成中的电源。
15.变强　A到B　16.光　电　　17.0.5　减少
18.(1)①如图图所示
②电压　水果的种类
(2)极板间的距离
(3)水果电池的电压与极板之间的距离是否有关(合理即可)
19.(1)电路中产生了感应电流　(2)左
(3)导体切割磁感线的运动方向
20.(1)灵敏电流计指针是否偏转　(2)切割磁感线
(3)8　(4)磁场方向一定时,感应电流的方向与导体切割磁感线的运动方向有关
(5)①不同　②有关
