第十三章 电磁感应和电磁波初步
13.1 磁场 磁感线

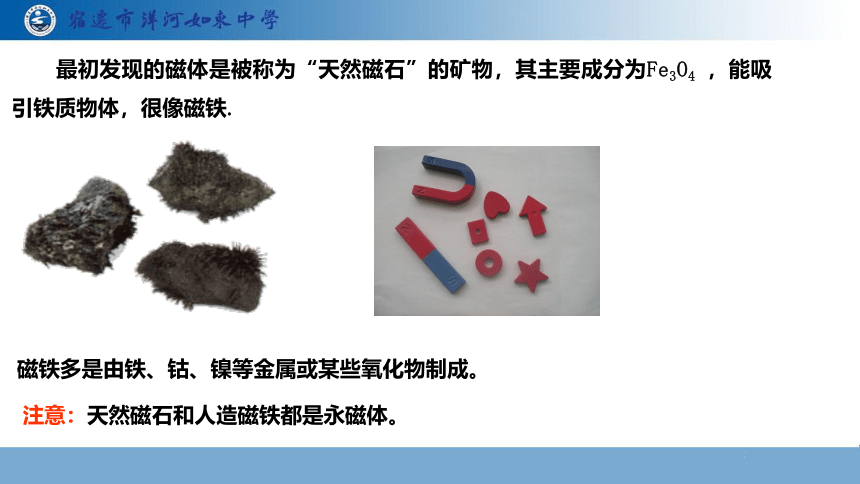

最初发现的磁体是被称为“天然磁石”的矿物，其主要成分为Fe3O4 ，能吸引铁质物体，很像磁铁.
磁铁多是由铁、钴、镍等金属或某些氧化物制成。
注意：天然磁石和人造磁铁都是永磁体。

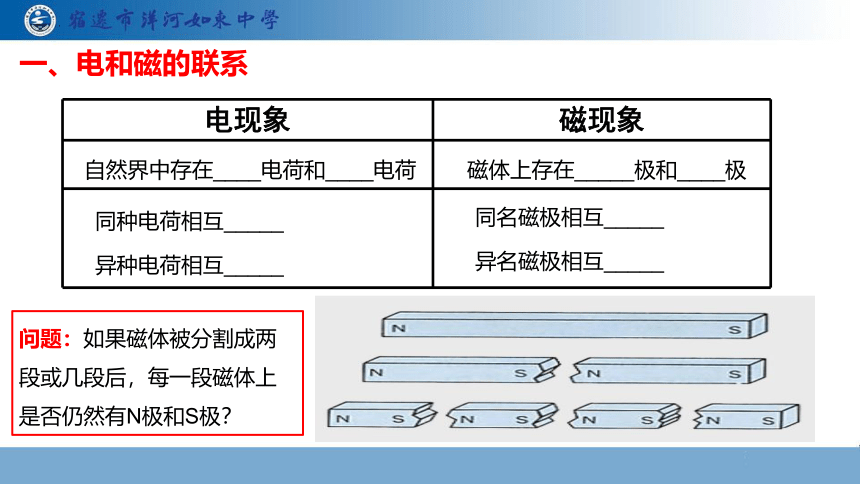

电现象 磁现象
自然界中存在____电荷和____电荷
同种电荷相互_____
异种电荷相互_____
磁体上存在_____极和____极
同名磁极相互_____
异名磁极相互_____
问题：如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极？
一、电和磁的联系

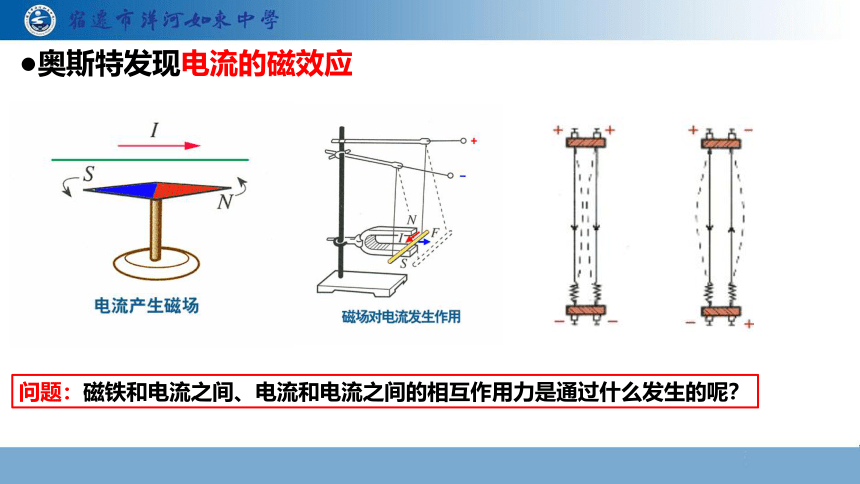

●奥斯特发现电流的磁效应
问题：磁铁和电流之间、电流和电流之间的相互作用力是通过什么发生的呢？

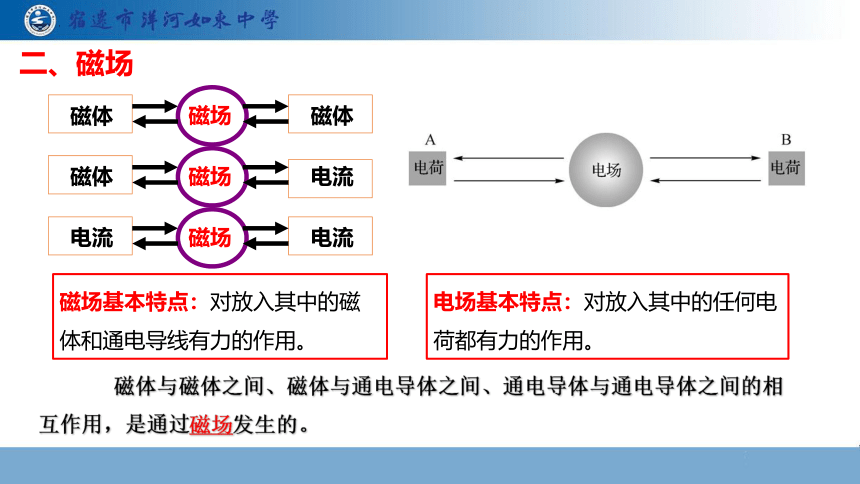

二、磁场
磁体
磁体
电流
电流
磁体
电流
磁场
磁场
磁场
磁体与磁体之间、磁体与通电导体之间、通电导体与通电导体之间的相互作用，是通过磁场发生的。
磁场基本特点：对放入其中的磁体和通电导线有力的作用。
电场基本特点：对放入其中的任何电荷都有力的作用。
三、磁感线
1.定义：在磁场中画出一条条有方向的曲线，使曲线上每一点的切线方向都跟这点磁场的方向一致，这样的曲线就叫作磁感线。
2.特点：
①磁感线是假想的曲线，客观不存在。
②磁感线在磁铁的外部是从N极到S极，在内部从S极到N极，是闭合曲线。
③磁感线的疏密表示磁场的强弱。
④磁感线不能相交或相切。
磁场方向：小磁针静止时N极的指向或N极的受力方向。
例：《活动单》P127 3、4：
1、磁场的方向：小磁针静止时北极所指的方向（或小磁针N极受力的方向）
2、磁感线
（1）为形象描述磁场而假想的曲线，实际不存在
（2）疏密表示强弱，切线方向表示磁场方向
（3）磁铁外部从N极到S极，内部从S极到N极，形成闭合曲线
（4）不相交
1、电场的方向：规定正电荷所受电场力的方向
2、电场线
（1）为形象描述电场而假想的曲线，实际不存在
（2）疏密表示强弱，切线方向表示电场方向
（3）始于正电荷，终止与负电荷的非闭合曲线
（4）不相交
四、几种常见的磁场
磁感线方向：外部：从N极到S极，内部：从S极到N极
1.磁体的磁场
安培定则来判定：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向.
2.电流的磁场
①直线电流的磁感线
②环形电流的磁场
方向：用安培定则判断：让右手弯曲的四指于环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向。
③通电螺线管的磁感线
方向：用安培定则判断：让右手弯曲的四指于环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向。
《活动单》P128
五、安培分子环流假说
1.分子电流假说
任何物质的分子中都存在环形电流——分子电流，分子电流使每个分子都成为一个微小的磁体。
2.安培分子环流假说对一些磁现象的解释：
未被磁化的铁棒
磁化后的铁棒
3.磁现象的电本质
例：《活动单》P128 3
【课堂练习】
