2022年高考物理真题和模拟题分类汇编 专题09 静电场（PDF学生版+解析版）

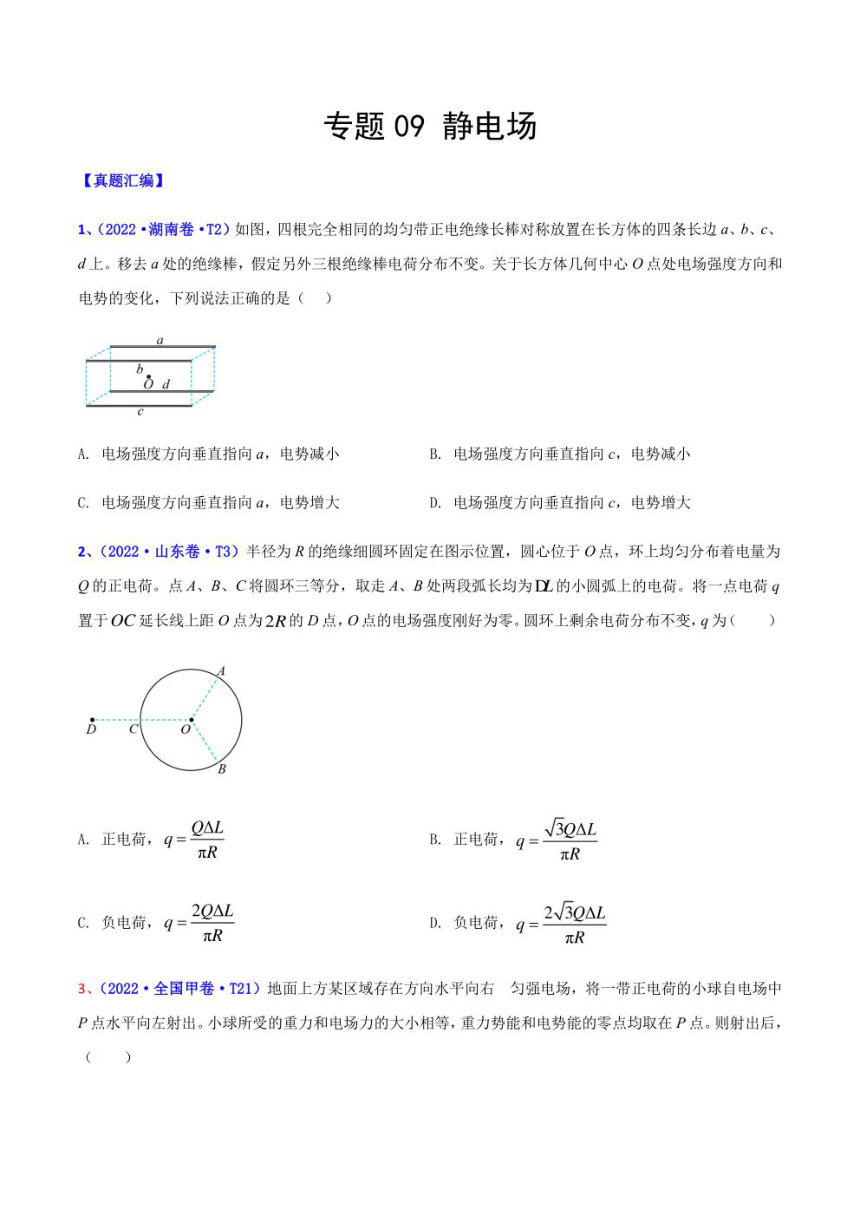

专题09静电场
【真题汇编】
1、(2022·湖南卷·T2)如图，四根完全相同的均匀带正电绝缘长棒对称放置在长方体的四条长边a、b、c、
d上。移去α处的绝缘棒，假定另外三根绝缘棒电荷分布不变。关于长方体几何中心O点处电场强度方向和
电势的变化，下列说法正确的是()
A.电场强度方向垂直指向a,电势减小
B.电场强度方向垂直指向c,电势减小
C.电场强度方向垂直指向a,电势增大
D.电场强度方向垂直指向c,电势增大
2、(2022·山东卷·T3)半径为R的绝缘细圆环固定在图示位置，圆心位于O点，环上均匀分布着电量为
Q的正电荷。点A、B、C将圆环三等分，取走A、B处两段弧长均为DL的小圆弧上的电荷。将一点电荷q
置于OC延长线上距O点为2R的D点，O点的电场强度刚好为零。圆环上剩余电荷分布不变，g为()
A.正电荷，q=
Q△L
B.正电荷，q=
√3Q△L
πR
πR
C.负电荷，q=
2Q△L
D.负电荷，q=
2V30AL
πR
πR
3、(2022·全国甲卷·T21)地面上方某区域存在方向水平向右匀强电场，将一带正电荷的小球自电场中
P点水平向左射出。小球所受的重力和电场力的大小相等，重力势能和电势能的零点均取在P点。则射出后，
()
A.小球的动能最小时，其电势能最大
B.小球的动能等于初始动能时，其电势能最大
C.小球速度的水平分量和竖直分量大小相等时，其动能最大
D.从射出时刻到小球速度的水平分量为零时，重力做的功等于小球电势能的增加量

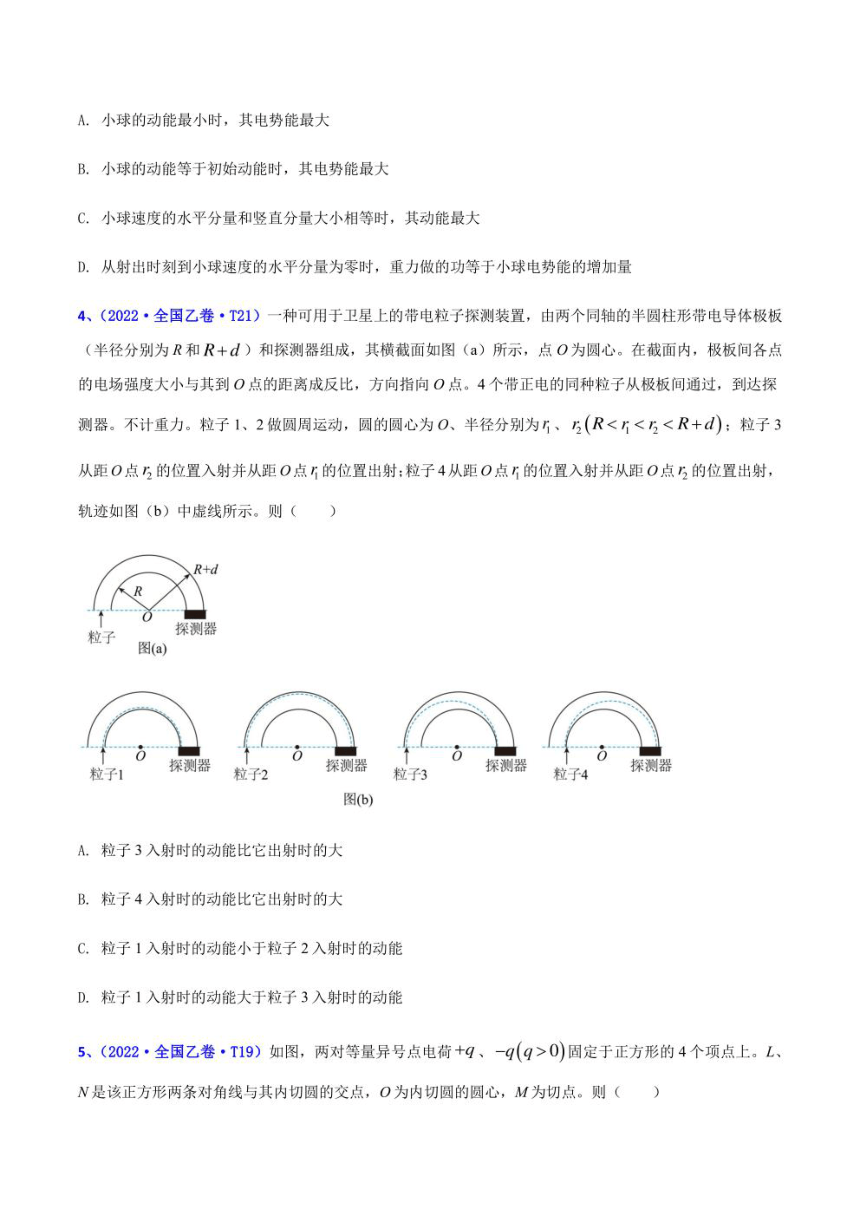

4、(2022·全国乙卷·T21)一种可用于卫星上的带电粒子探测装置，由两个同轴的半圆柱形带电导体极板
(半径分别为R和R+d)和探测器组成，其横截面如图()所示，点O为圆心。在截面内，极板间各点
的电场强度大小与其到O点的距离成反比，方向指向O点。4个带正电的同种粒子从极板间通过，到达探
测器。不计重力。粒子1、2做圆周运动，圆的圆心为O、半径分别为、5(R<片<5从距O点5的位置入射并从距O点：的位置出射：粒子4从距O点：的位置入射并从距O点5的位置出射，
轨迹如图(b)中虚线所示。则()
R+d
R
粒子
探测器
图(a)
0
“0
探测器
探测器
粒子1
探测器
粒子2
粒子3
探测器粒子4
图b)
A.粒子3入射时的动能比它出射时的大
B.粒子4入射时的动能比它出射时的大
C.粒子1入射时的动能小于粒子2入射时的动能
D.粒子1入射时的动能大于粒子3入射时的动能

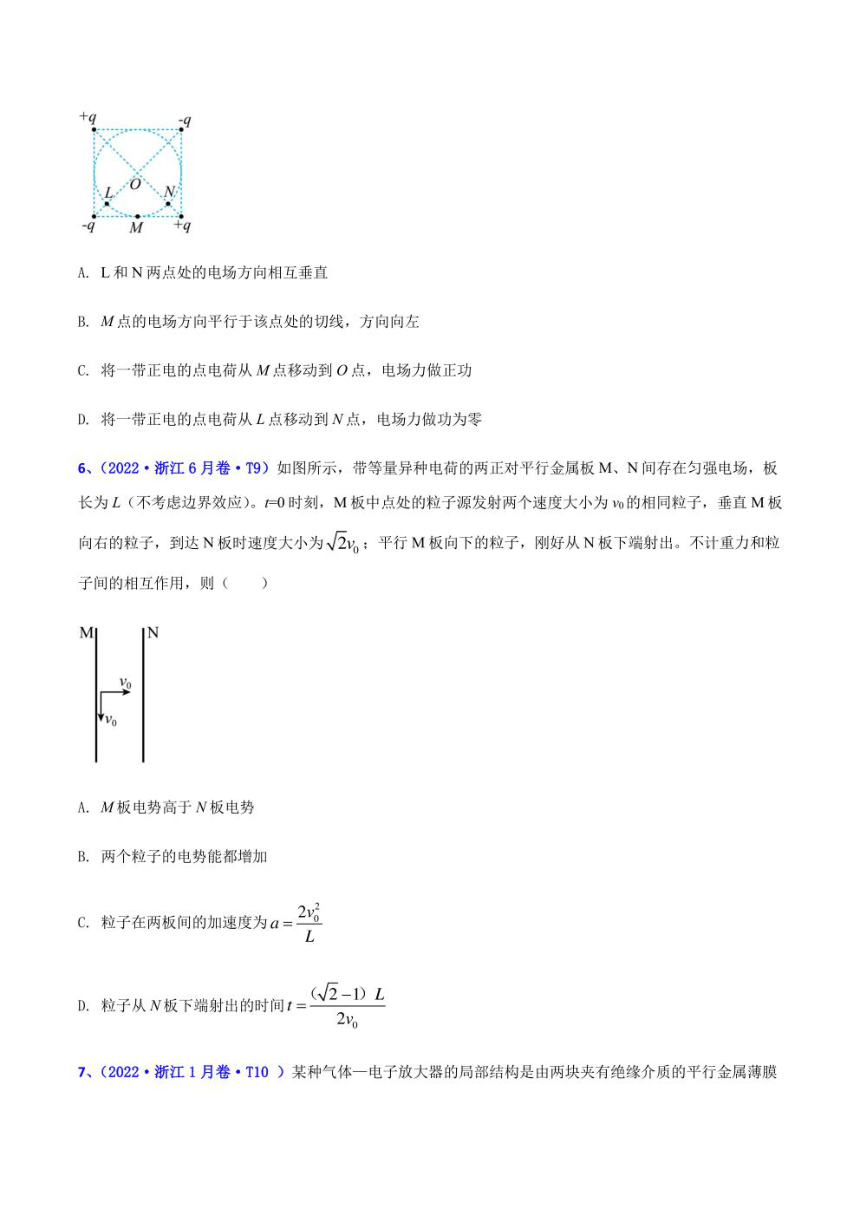

5、(2022·全国乙卷·T19)如图，两对等量异号点电荷+9、-q(q>0)固定于正方形的4个项点上。L、
N是该正方形两条对角线与其内切圆的交点，O为内切圆的圆心，M为切点。则()
