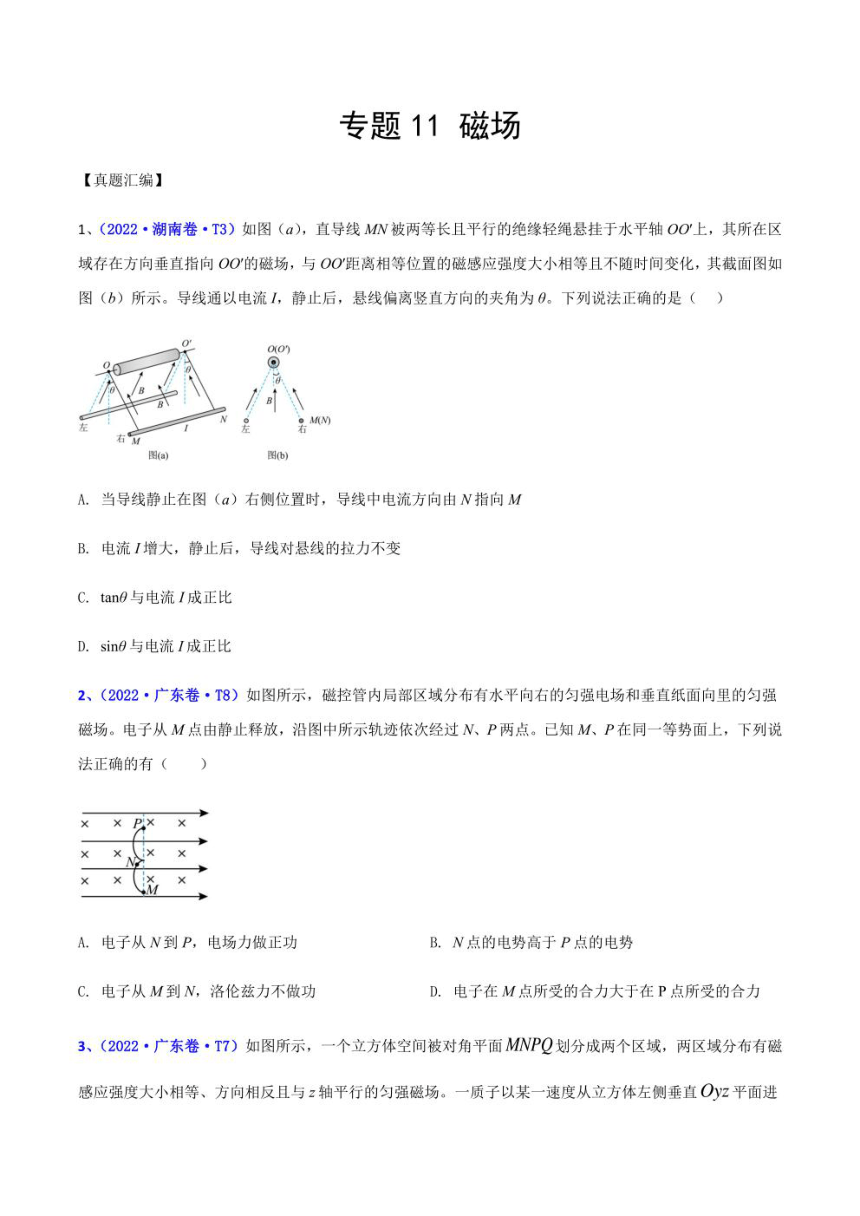

专题11磁场
【真题汇编】
1、(2022·湖南卷·T3)如图(a),直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO上，其所在区
域存在方向垂直指向OO的磁场，与OO距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如
图(b)所示。导线通以电流1，静止后，悬线偏离竖直方向的夹角为0。下列说法正确的是()
QO
图(a)
图b)
A.当导线静止在图(a)右侧位置时，导线中电流方向由N指向M
B.电流I增大，静止后，导线对悬线的拉力不变
C.tan0与电流I成正比
D.sin6与电流I成正比
2、(2022·广东卷·T8)如图所示，磁控管内局部区域分布有水平向右的匀强电场和垂直纸面向里的匀强
磁场。电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点。己知M、P在同一等势面上，下列说
法正确的有()
D X
A.电子从N到P,电场力做正功
B.N点的电势高于P点的电势
C.电子从M到N,洛伦兹力不做功
D.电子在M点所受的合力大于在P点所受的合力

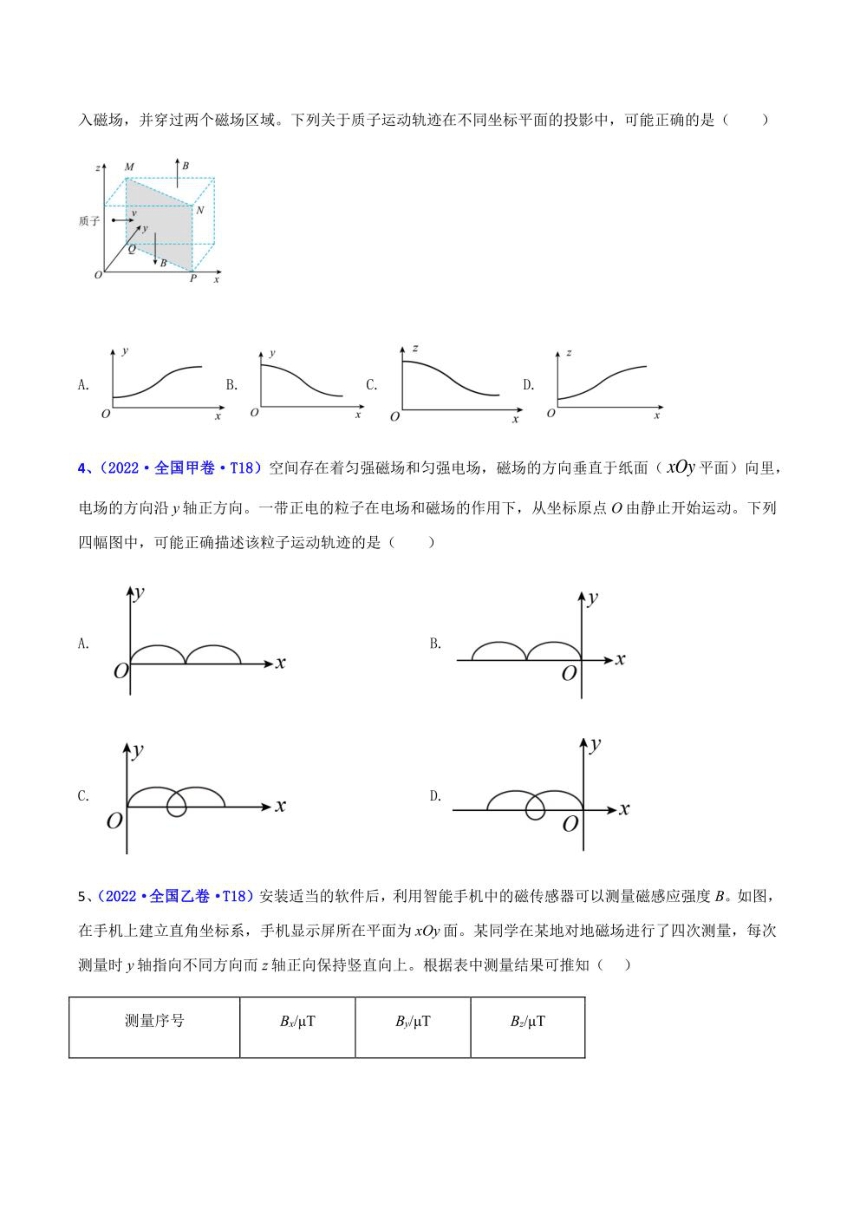

3、(2022·广东卷·T7)如图所示，一个立方体空间被对角平面MWPQ划分成两个区域，两区域分布有磁
感应强度大小相等、方向相反且与z轴平行的匀强磁场。一质子以某一速度从立方体左侧垂直Oyz平面进
入磁场，并穿过两个磁场区域。下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是()
质子
4、(2022·全国甲卷·T18)空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面(xOy平面)向里，
电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列
四幅图中，可能正确描述该粒子运动轨迹的是()
5、（2022·全国乙卷·T18)安装适当的软件后，利用智能手机中的磁传感器可以测量磁感应强度B。如图，
在手机上建立直角坐标系，手机显示屏所在平面为xOy面。某同学在某地对地磁场进行了四次测量，每次
测量时y轴指向不同方向而z轴正向保持竖直向上。根据表中测量结果可推知()

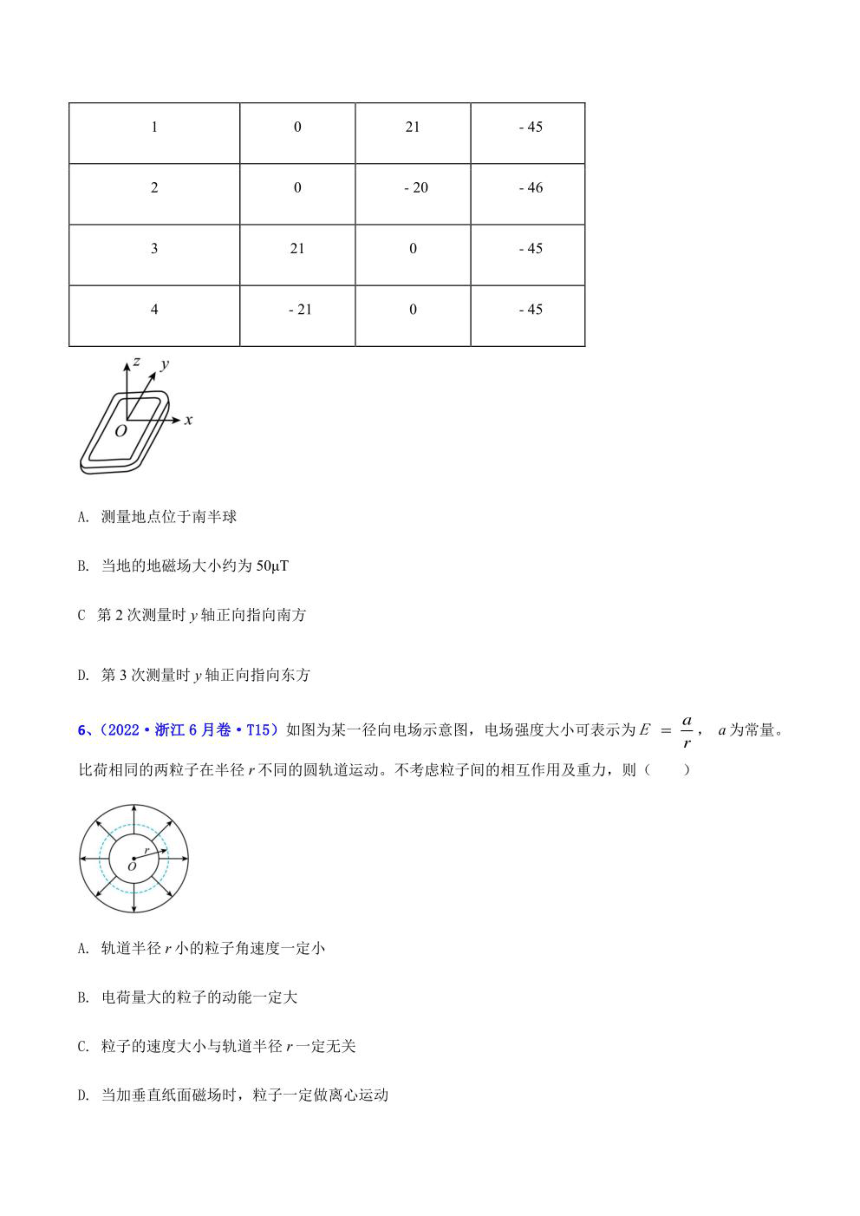

测量序号
BμT
B/uT
B:/uT
1
0
21
-45
2
0
-20
-46
21
0
-45
-21
0
-45
A.测量地点位于南半球
B.当地的地磁场大小约为50uT
C第2次测量时y轴正向指向南方
D.第3次测量时y轴正向指向东方
6、(2022·浙江6月卷·T15)如图为某一径向电场示意图，电场强度大小可表示为￡=口，a为常量。
比荷相同的两粒子在半径r不同的圆轨道运动。不考虑粒子间的相互作用及重力，则()
A.轨道半径r小的粒子角速度一定小
B.电荷量大的粒子的动能一定大
C.粒子的速度大小与轨道半径r一定无关
D.当加垂直纸面磁场时，粒子一定做离心运动
