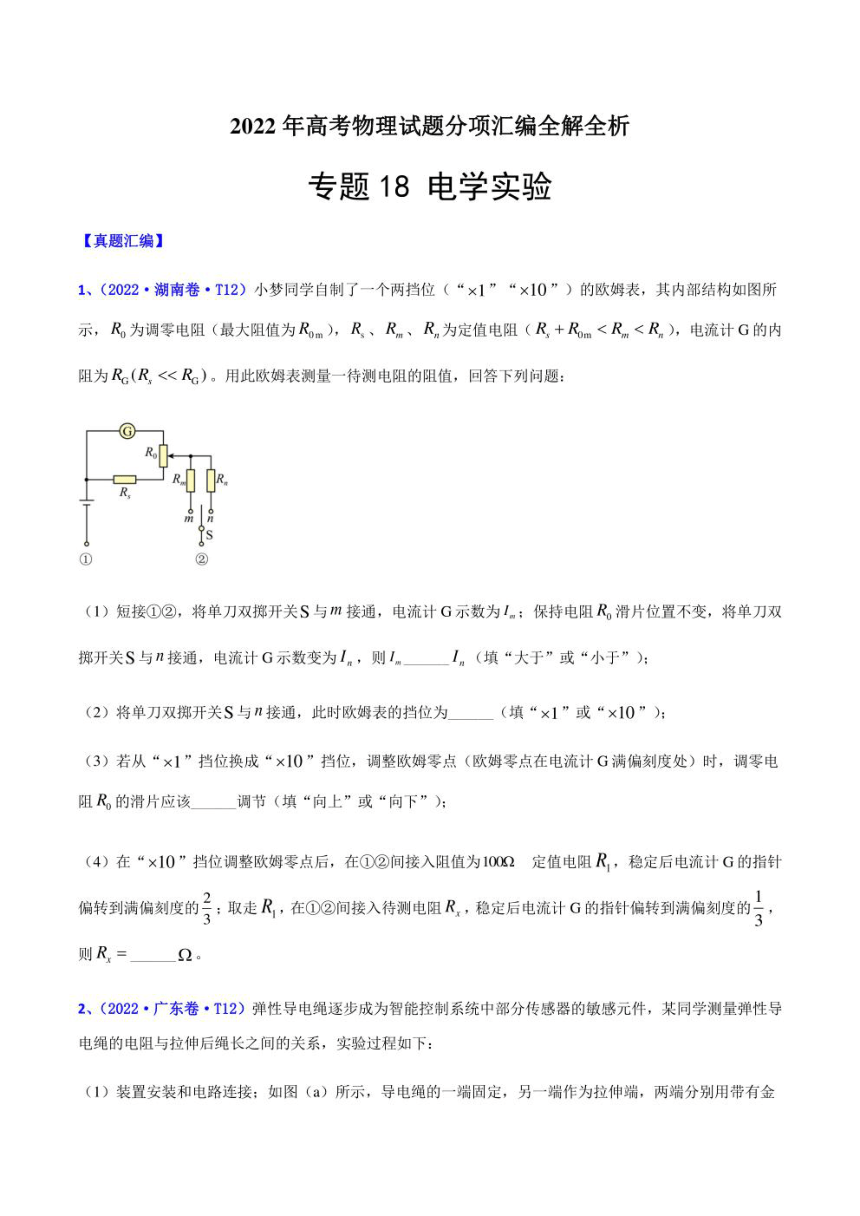

2022年高考物理真题和模拟题分类汇编 专题18 电学实验（PDF学生版+解析版）

2022年高考物理试题分项汇编全解全析
专题18电学实验
【真题汇编】
1、(2022·湖南卷·T12)小梦同学自制了一个两挡位（“×1”“×10”)的欧姆表，其内部结构如图所
示，R为调零电阻（最大阻值为Rm),R、Rm、R,为定值电阻(R,+Rm阻为R。(R,<①
②
(1)短接①②，将单刀双掷开关S与m接通，电流计G示数为Im；保持电阻R。滑片位置不变，将单刀双
掷开关S与n接通，电流计G示数变为In,则ImIn(填“大于”或“小于”)：
(2)将单刀双掷开关S与n接通，此时欧姆表的挡位为（填“×1”或“×10”）：
(3)若从“×1”挡位换成“×10”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电
阻R,的滑片应该
调节（填“向上”或“向下”）：
(4)在“×10”挡位调整欧姆零点后，在①②间接入阻值为1002定值电阻R,稳定后电流计G的指针
1
刻度的子：取走R,在①②间接入待测电阻R,稳定后电流计G的指针偏转到满偏多
则R=2。
2、(2022·广东卷·T12)弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件，某同学测量弹性导
电绳的电阻与拉伸后绳长之间的关系，实验过程如下：
(1)装置安装和电路连接：如图()所示，导电绳的一端固定，另一端作为拉伸端，两端分别用带有金
属夹A、B的导线接入如图(b)所示的电路中。
金属夹A
导电绳
金属夹B
↑RkO
14
1.35
刻度尺
木板
(a)
1.30
①
1.25
定值电阻
导电绳R,S
1.20
S
盟im
(b)
(c)
(2)导电绳拉伸后的长度L及其电阻R的测量
①将导电绳拉伸后，用刻度尺测量并记录A、B间的距离，即为导电绳拉伸后的长度L。
②将滑动变阻器R的滑片滑到最右端。断开开关S2,闭合开关S1,调节R,使电压表和电流表的指针偏转
到合适位置。记录两表的示数U和1。
③闭合S2,电压表的示数
(选填“变大”或“变小”)。调节R使电压表的示数仍为U,记录电
流表的示数2，则此时导电绳的电阻Rx=
(用11、2和U表示)。
④断开S1,增大导电绳拉伸量，测量并记录A、B间的距离，重复步骤②和③。
(3)该电压表内阻对导电绳电阻的测量值
(选填“有”或“无”)影响。
(4)图11(c)是根据部分实验数据描绘的Rx一L图线。将该导电绳两端固定在某种机械臂上，当机械臂弯
曲后，测得导电绳的电阻R为1.33kΩ，则由图线可读出导电绳拉伸后的长度为
cm,即为机械臂
弯曲后的长度。
3、(2022·山东卷·T14)某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：
干电池E(电动势1.5V,内阻未知)：
电流表A,(量程10mA,内阻为902)：
电流表A2(量程30mA,内阻为302)：
定值电阻Ro(阻值为1502)：
滑动变阻器R(最大阻值为1002)：
