专题17力学实验
【真题汇编】

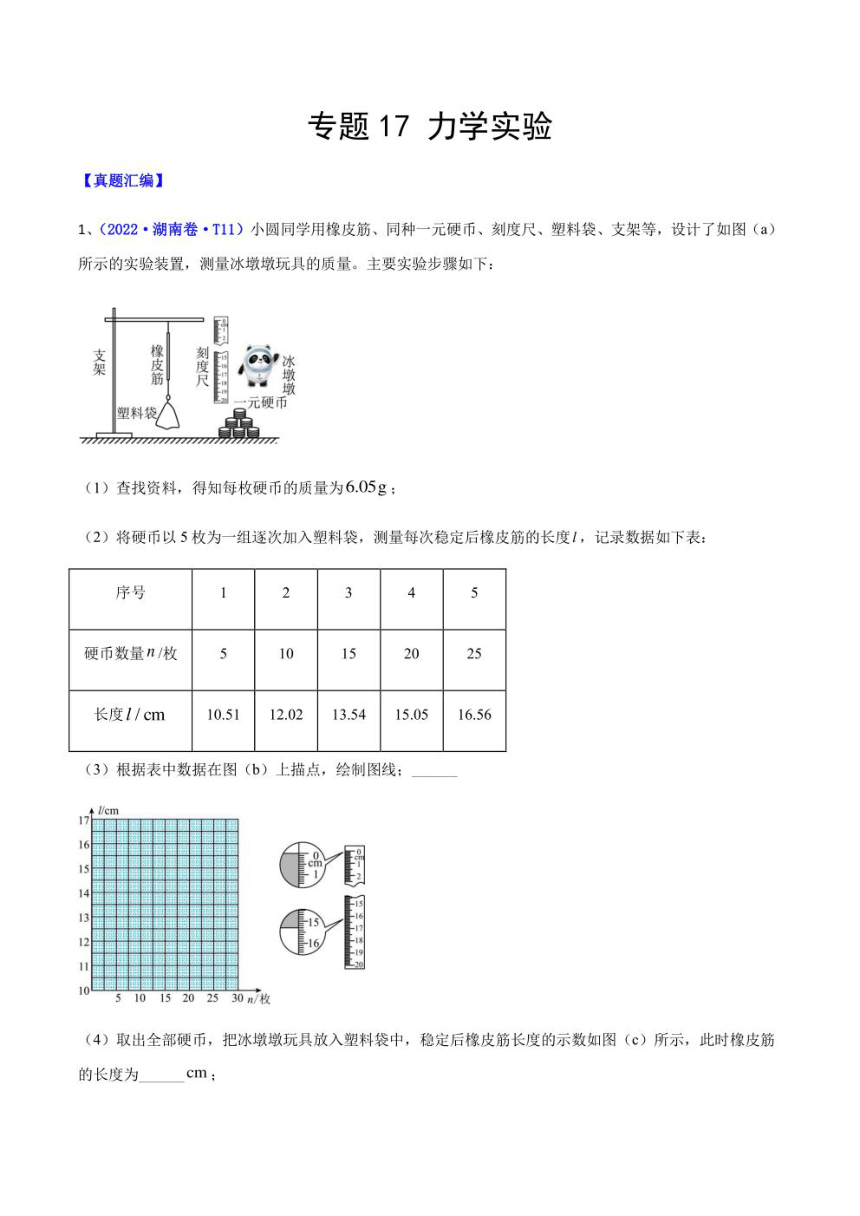

1、(2022·湖南卷·T11)小圆同学用橡皮筋、同种一元硬币、刻度尺、塑料袋、支架等，设计了如图()
所示的实验装置，测量冰墩墩玩具的质量。主要实验步骤如下：
支
皮筋
度尺
元硬币
塑料袋
(1)查找资料，得知每枚硬币的质量为6.05g:
(2)将硬币以5枚为一组逐次加入塑料袋，测量每次稳定后橡皮筋的长度1，记录数据如下表：
序号
5
硬币数量n/枚
5
10
15
20
25
长度l/cm
10.51
12.02
13.54
15.05
16.56
(3)根据表中数据在图(b)上描点，绘制图线；
/cm
17
16
12
11
10
51015202530n/枚
(4)取出全部硬币，把冰墩墩玩具放入塑料袋中，稳定后橡皮筋长度的示数如图（ ）所示，此时橡皮筋
的长度为cm;
(5)由上述数据计算得冰墩墩玩具的质量为g(计算结果保留3位有效数字)。

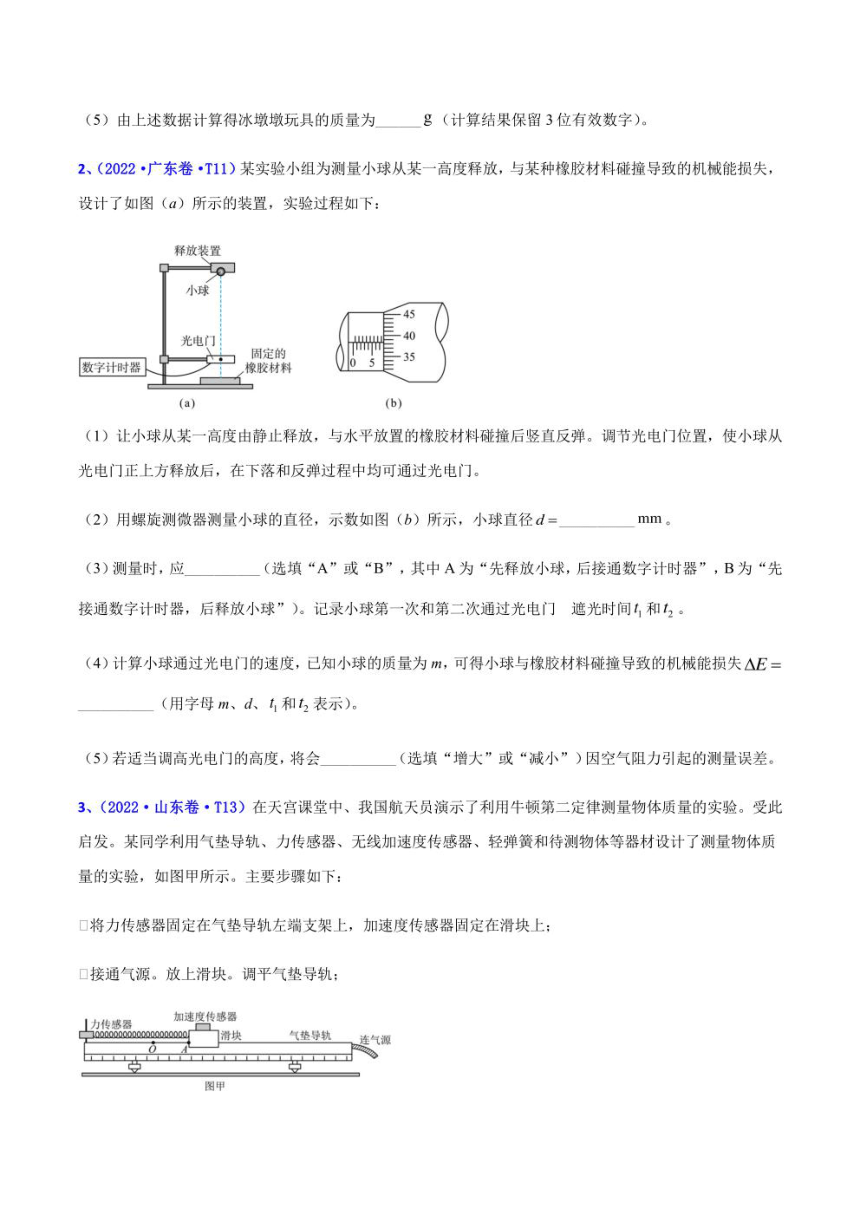

2、(2022·广东卷·T11)某实验小组为测量小球从某一高度释放，与某种橡胶材料碰撞导致的机械能损失，
设计了如图(a)所示的装置，实验过程如下：
释放装置
07
小球
45
光电门
40
固定的
-35
数字计时器
橡胶材料
(a)
(b)
(1)让小球从某一高度由静止释放，与水平放置的橡胶材料碰撞后竖直反弹。调节光电门位置，使小球从
光电门正上方释放后，在下落和反弹过程中均可通过光电门。
(2)用螺旋测微器测量小球的直径，示数如图(b)所示，小球直径d=
mm。
(3)测量时，应
(选填“A”或“B”,其中A为“先释放小球，后接通数字计时器”，B为“先
接通数字计时器，后释放小球”)。记录小球第一次和第二次通过光电门遮光时间{和12。
(4)计算小球通过光电门的速度，已知小球的质量为m,可得小球与橡胶材料碰撞导致的机械能损失△E=
(用字母m、d、t和t,表示)。
(5)若适当调高光电门的高度，将会
(选填“增大”或“减小”)因空气阻力引起的测量误差。

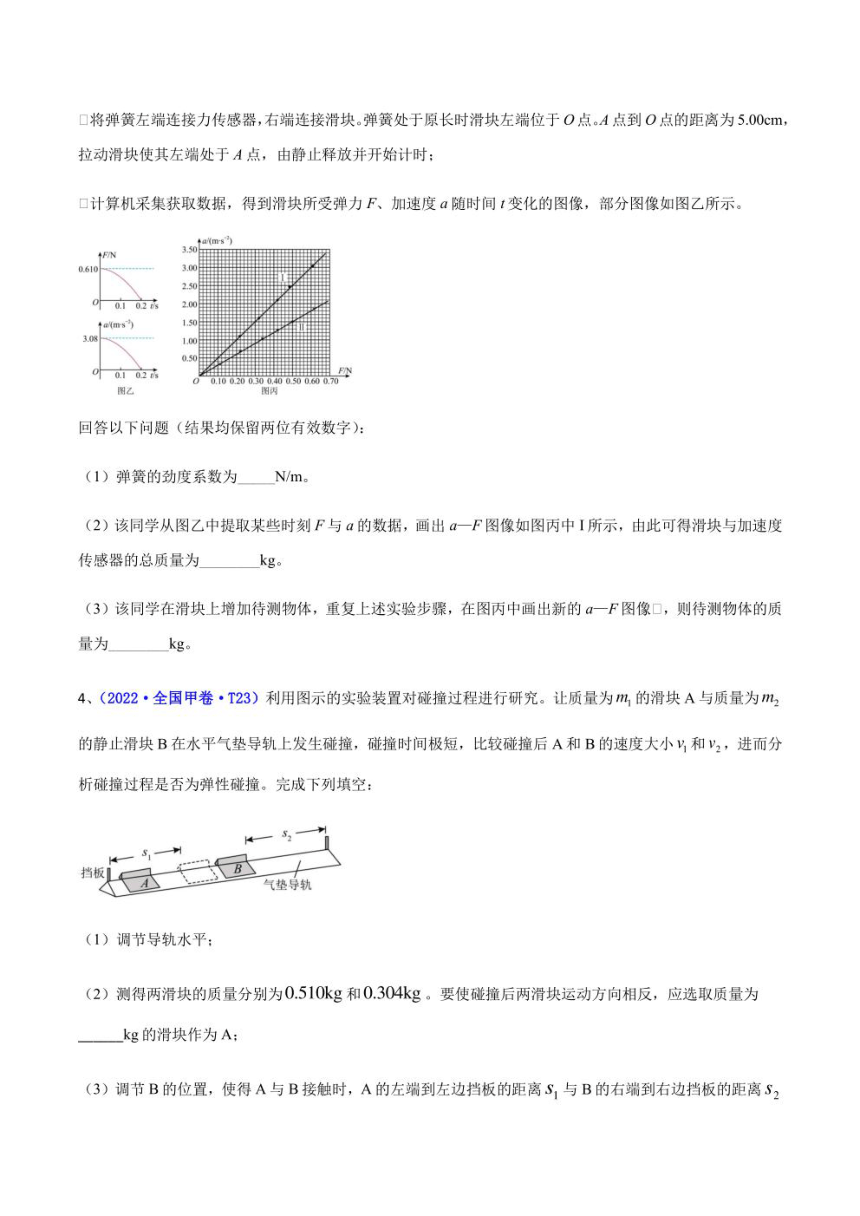

3、(2022·山东卷·T13)在天宫课堂中、我国航天员演示了利用牛顿第二定律测量物体质量的实验。受此
启发。某同学利用气垫导轨、力传感器、无线加速度传感器、轻弹簧和待测物体等器材设计了测量物体质
量的实验，如图甲所示。主要步骤如下：
口将力传感器固定在气垫导轨左端支架上，加速度传感器固定在滑块上：
口接通气源。放上滑块。调平气垫导轨：
加速度传感器
力传感器
1020na00Dn000n000000f
滑块
气垫导轨
连气源
图甲
