从不同方向看[上学期]

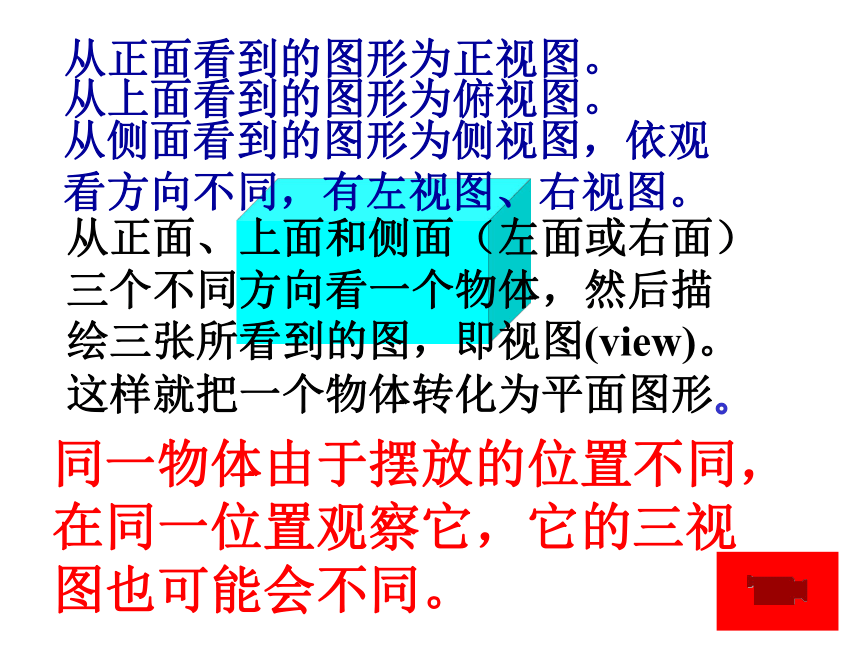

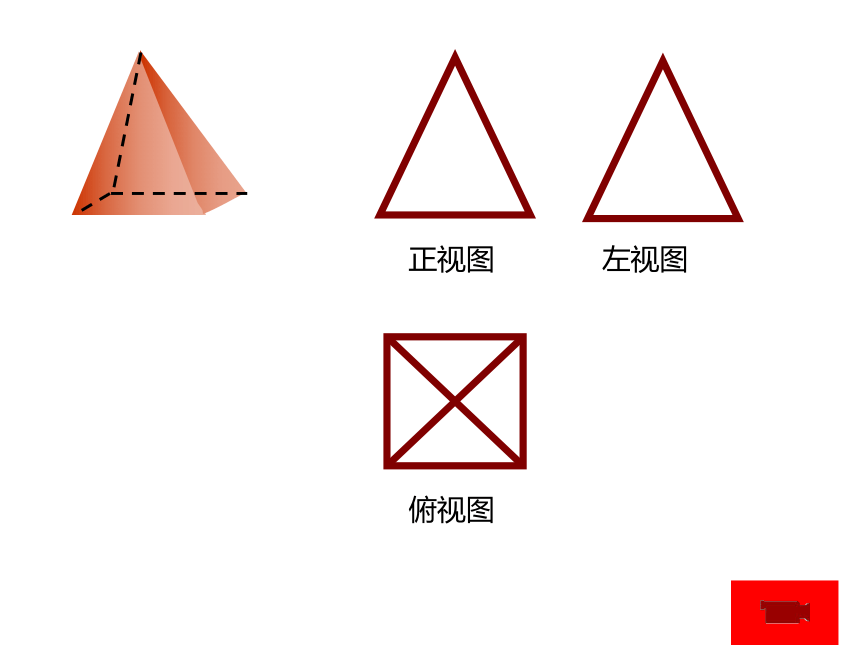

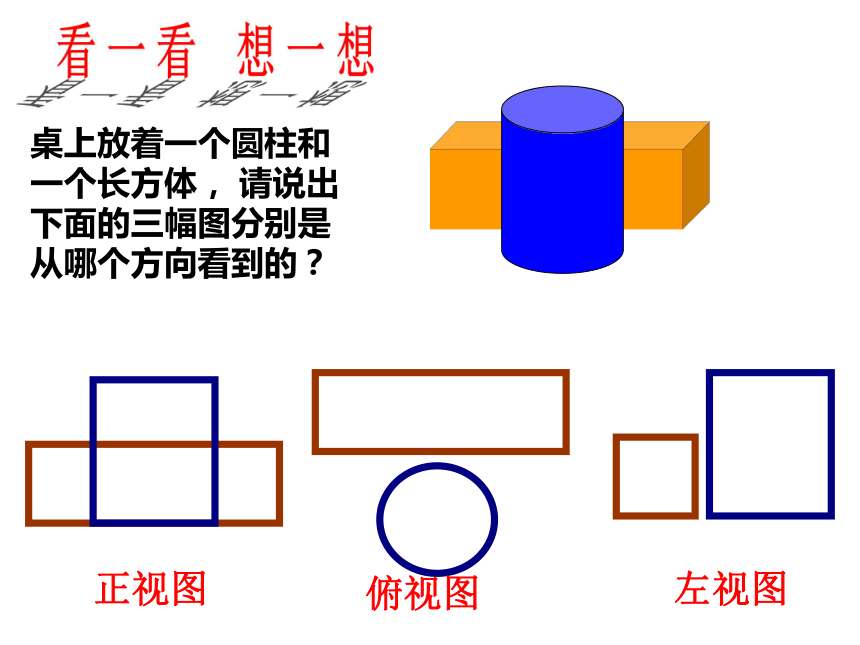

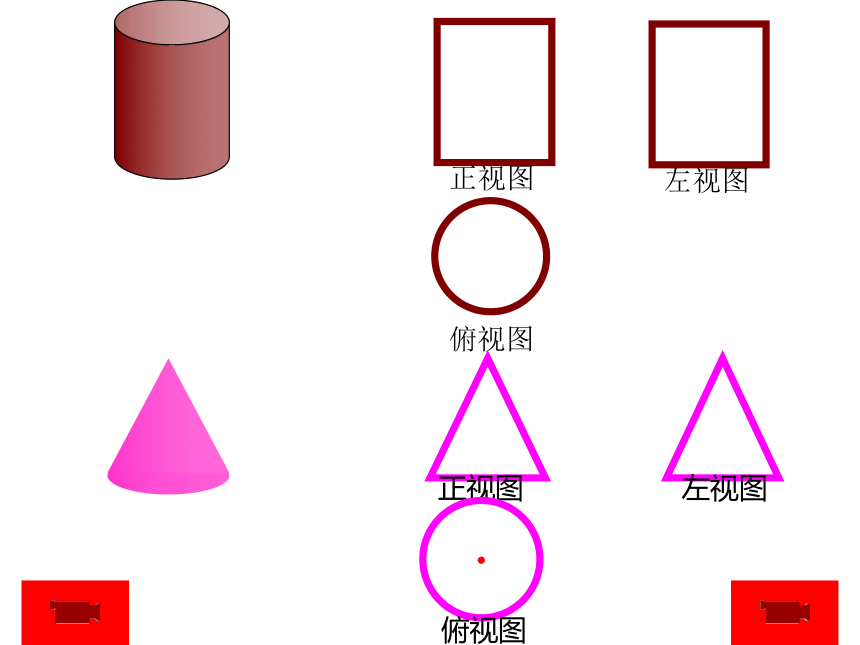

课件16张PPT。从立体图形到视图从立体图形到视图吴根土金 华 四 中（1）（4）（3）（2）这是谁看到的？从正面、上面和侧面（左面或右面）三个不同方向看一个物体，然后描绘三张所看到的图，即视图(view)。这样就把一个物体转化为平面图形。同一物体由于摆放的位置不同，在同一位置观察它，它的三视图也可能会不同。从正面看到的图形为正视图。从上面看到的图形为俯视图。从侧面看到的图形为侧视图，依观看方向不同，有左视图、右视图。桌上放着一个圆柱和一个长方体， 请说出下面的三幅图分别是从哪个方向看到的？看一看 想一想正视图左视图俯视图再画一画它的三视图先 动手搭一搭下面这个简单组合体小组合作：
先用五块小正方块分组搭出不同的几何体。
再画出其中一个的正视图、左视图、俯视图，画好后组内交流互相批改。（在俯视图中标出每一列的正方块数目。）看哪个组搭得快！画得好！数学源于生活与生产实践，服务于生活与生产实践。现在你能画出三通管的三视图吗？
三通管
1、正视图、左视图、俯视图的概念。
2、能识别并会画简单物体及简单组合体的三视图。
3、画“三视图”的过程实质上就是把物体转化为平面图形的过程。
4、同一物体由于摆放的位置不同，在同一位置观察它，它的三视图也可能会不同；
同一物体，在不同位置观察它，它的三视图可能也会不同。今天的收获：知识回顾发挥想象,课后拓展1、下图是由几个小立方块所搭出的俯视图，小正方形中的数字表示该位置小立方块 的个数，你能画出这个几何体的正视图和左视图吗？想一想、搭一搭、画一画：你能画出图中的八块小立方块所搭成的几何体的三视图吗？金四华中祝同学们学习进步
