从不同方向看[上学期]

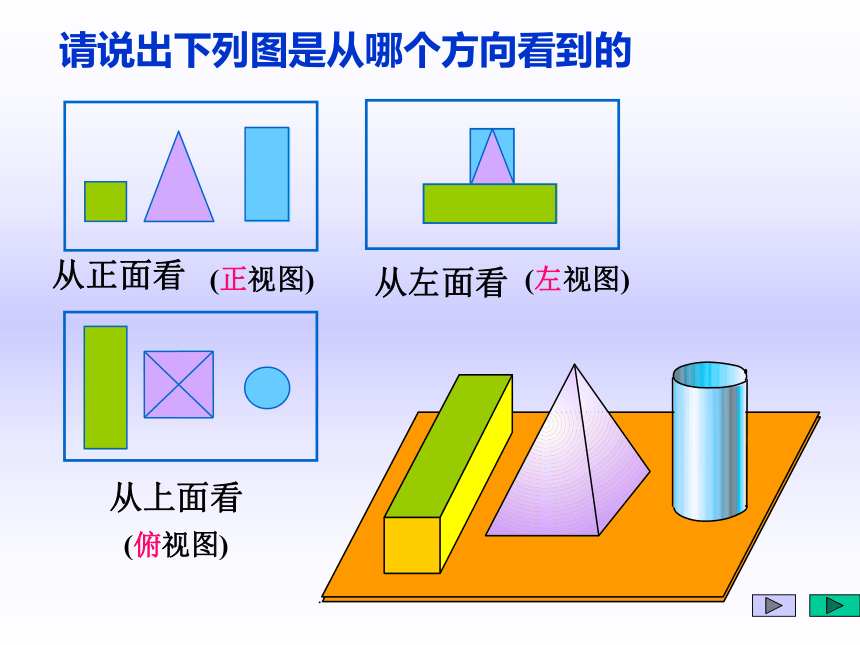

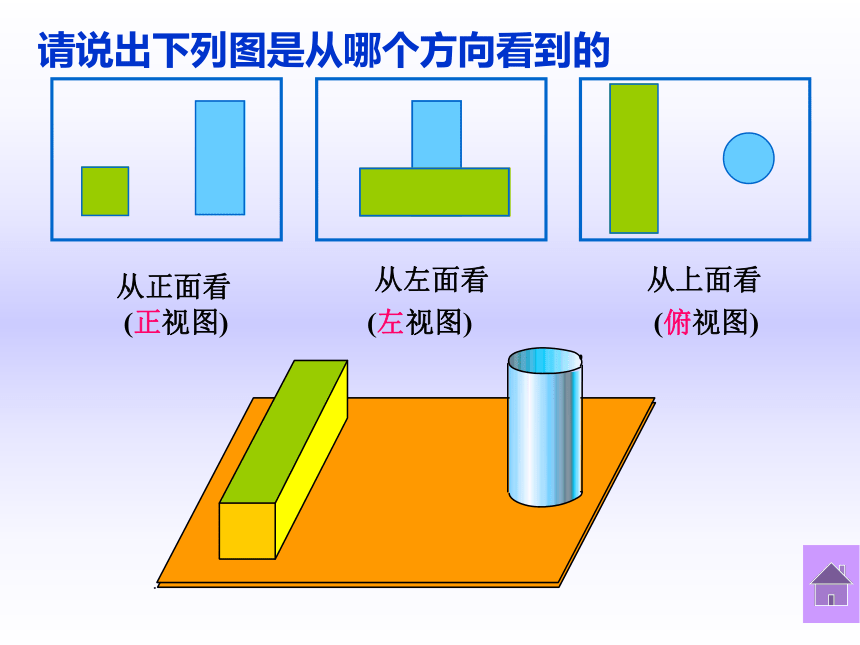

课件21张PPT。 制作人：王金喜 永宁县仁存中学苏轼<< 题西林壁>> 从不同方向看(三视图)观察此图思考下面的问题下面的图哪些是小华看到的？哪些是小彬看到的？如果想同时看到杯子和乒乓球，那么他们应该站在什么位置？ 从正面看从左面看从上面看(正视图)(左视图)(俯视图)请说出下列图是从哪个方向看到的(左视图)从正面看从左面看从上面看(正视图)(俯视图)请说出下列图是从哪个方向看到的从正面看到的图形，称为正视图；从上面看到的图形，称为俯视图。从左面看到的图形，称为左视图；从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。
定义：从正面看从上面看从左面看画出下面几何体的主视图、左视图与俯视图（正面看到的图形）主视图（左面看到的图形）左视图（从上面看到的图形）俯视图从上面看从左面看从正面看
（正视图）（左视图）（俯视图）画出下面几何体的主视图、左视图与俯视图做一做用5个小立方体搭几何体。
（1）从不同方向看一看你搭的几何体。
（2）画出自己搭的各种几何体的主视图、左视图与俯视图。例 如图是由几个立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。请画出这个几何体的主视图和左视图。解法一：先摆出这个几何体，再画出它的主视图和左视图。解法二：根据俯视图确定主视图有3列，左视图有2列，再根据数字确定每列方块的个数。
主视图左视图画一画如图所示的两副图分别是由几个小立方块所搭几何体的俯视图,小正方形中的数字表示在该位置小立方块的个数.请画出相应几何体的主视图和左视图.(主视图)(左视图)(主视图)(左视图)你今天有什么收 获呢？ABC（　　）（　　 ）（　　）AAB考考你俯视图左视图正视图ABC（　　）（　　）（　　）BCB谢谢光临指导
