从不同方向看[上学期]

课件19张PPT。 题 西 林 壁
--------苏轼
横看成岭侧成峰,
远近高低各不同;
不识庐山真面目
,
只缘身在此山中.

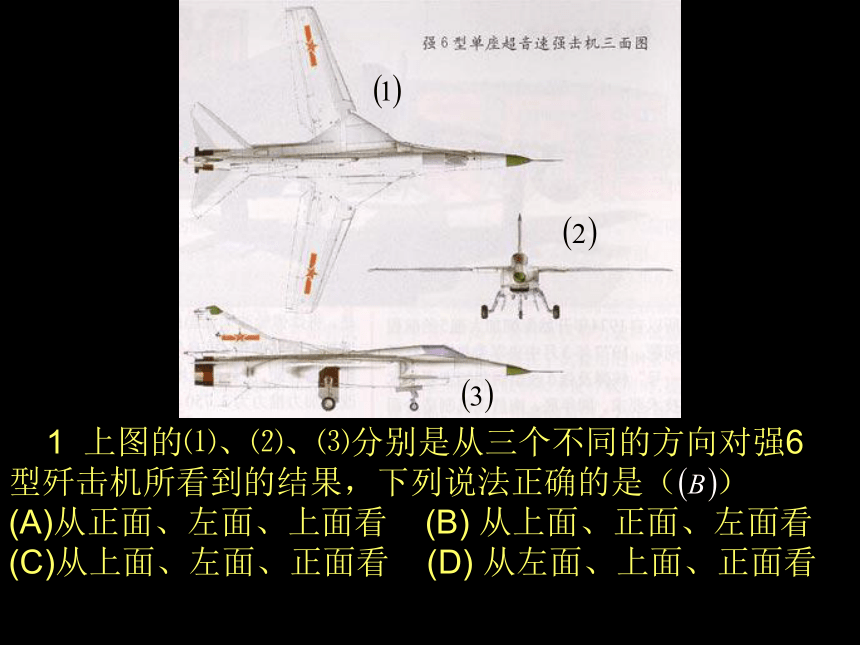

从不同方向看（一）制作： 孙首荣 1 上图的⑴、⑵、⑶分别是从三个不同的方向对强6型歼击机所看到的结果，下列说法正确的是（ ）
(A)从正面、左面、上面看 (B) 从上面、正面、左面看
(C)从上面、左面、正面看 (D) 从左面、上面、正面看练一练 ：
桌上放着一个圆柱和
一个长方体。请说出下
面的三幅图分别是从哪
个方向看到的。
从右侧看从正上方看从正前方看 3 上图的⑴、⑵、⑶分别是从三个不同的方向对三叉接头的立体图形所看到的图形，下列说法正确的是（ ）
(A)从上面、正面、左面看 (B)从正面、左面、上面看
(C)从左面、上面、正面看 (D)从上面、左面、正面看 例1-1 画出如图4.2.3所示的正方体的三视图解：正方体的三视图都是正方形.正视图左视图俯视图图4.2.3三视图绘制的依据和步骤
1.三视图之间的投影规律
长对正、高平齐、宽相等.
2.三视图的画法步骤
⑴先观察，再描述；

(2)先俯视，再正视，后左视；

例1-2 画出如图4.2.4所示的圆柱体的三视图解：圆柱形的正视图和左视图都是长方形，俯视图是圆.???? ????????正视图俯视图左视图图4.2.4例2 画出如图4.2.7所示的正四棱锥的三视图解 正四棱锥的正视图和左视图都是等腰三角形，俯视图是正方形和它的对角线.???????正视图俯视图左视图图4.2.7练习1⑴练习1⑵学习反思练习1 ⑴画出球体的三视图.解 如图1，球体的三视图都是圆. ???正视图左视图俯视图图 1练1 ⑵画出如图圆锥的三视图.解 如图2，圆锥的正视图和左视图都是等腰三角形，俯视图是圆.?????????正视图左视图俯视图图 23.数学规律的探究与运用是数学学习的两个方面，要并重不能偏废.
3.1三视图法与三视图
3.2三视图之间的投影规律
长对正、高平齐、宽相等
3.3.三视图的画法步骤
⑴先观察，再描述；
⑵先测量，再定位；
⑶先俯视，再正视，后左视；
⑷先检测，再标注.
4. 学会学后反思
提高 1.习题：4.2 1-3题 2.自主学习： 4.2 画立体图形
2. 由视图到立体图形
学后反思的参考问题：1.学完本节课后，你有什么收获和启发？ 2.下节课的自主学习该如何调节，提高学习效率？
3.什么内容还需要回家继续弄懂或巩固提高？
