人教版物理九年级全一册同步提优训练：第十九章 生活用电 章末复习（含答案）

易错点一　家庭电路的接线

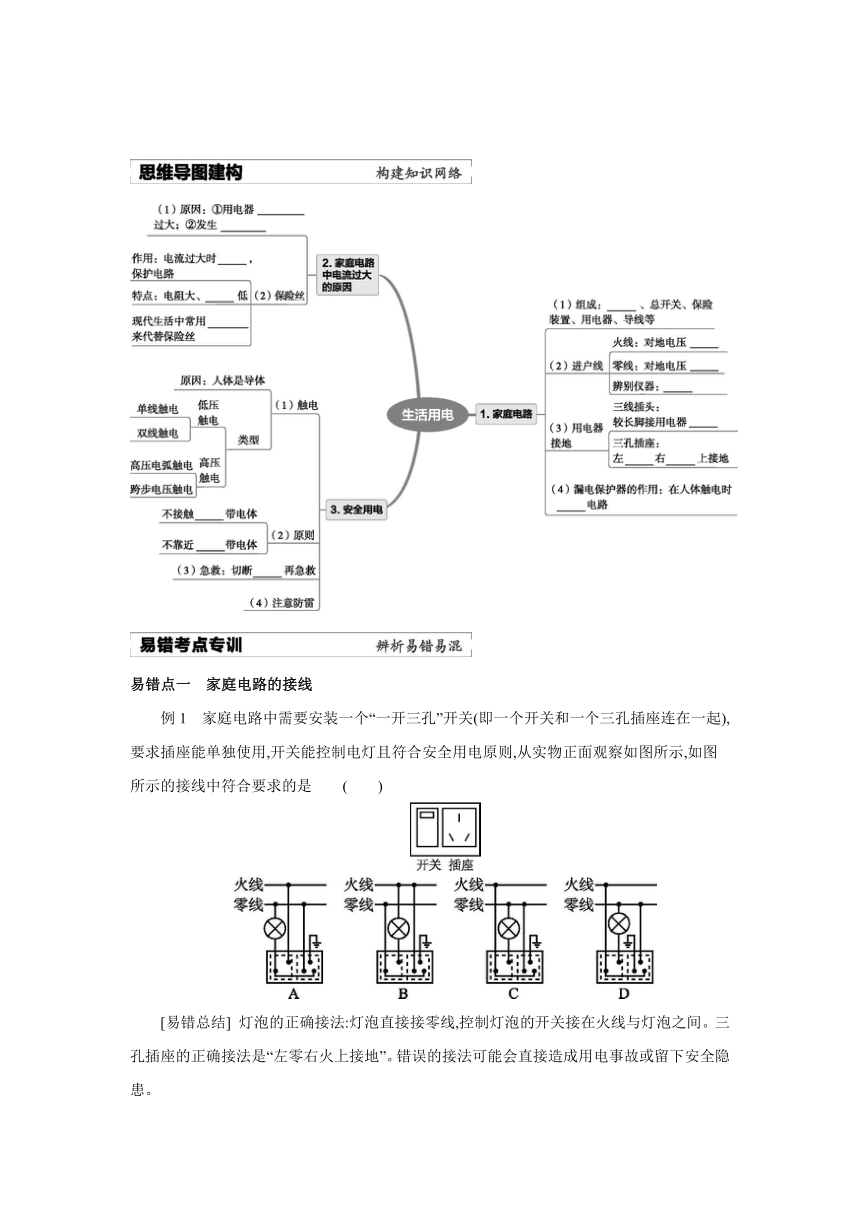

例1　家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起),要求插座能单独使用,开关能控制电灯且符合安全用电原则,从实物正面观察如图所示,如图所示的接线中符合要求的是 (　　)
[易错总结] 灯泡的正确接法:灯泡直接接零线,控制灯泡的开关接在火线与灯泡之间。三孔插座的正确接法是“左零右火上接地”。错误的接法可能会直接造成用电事故或留下安全隐患。

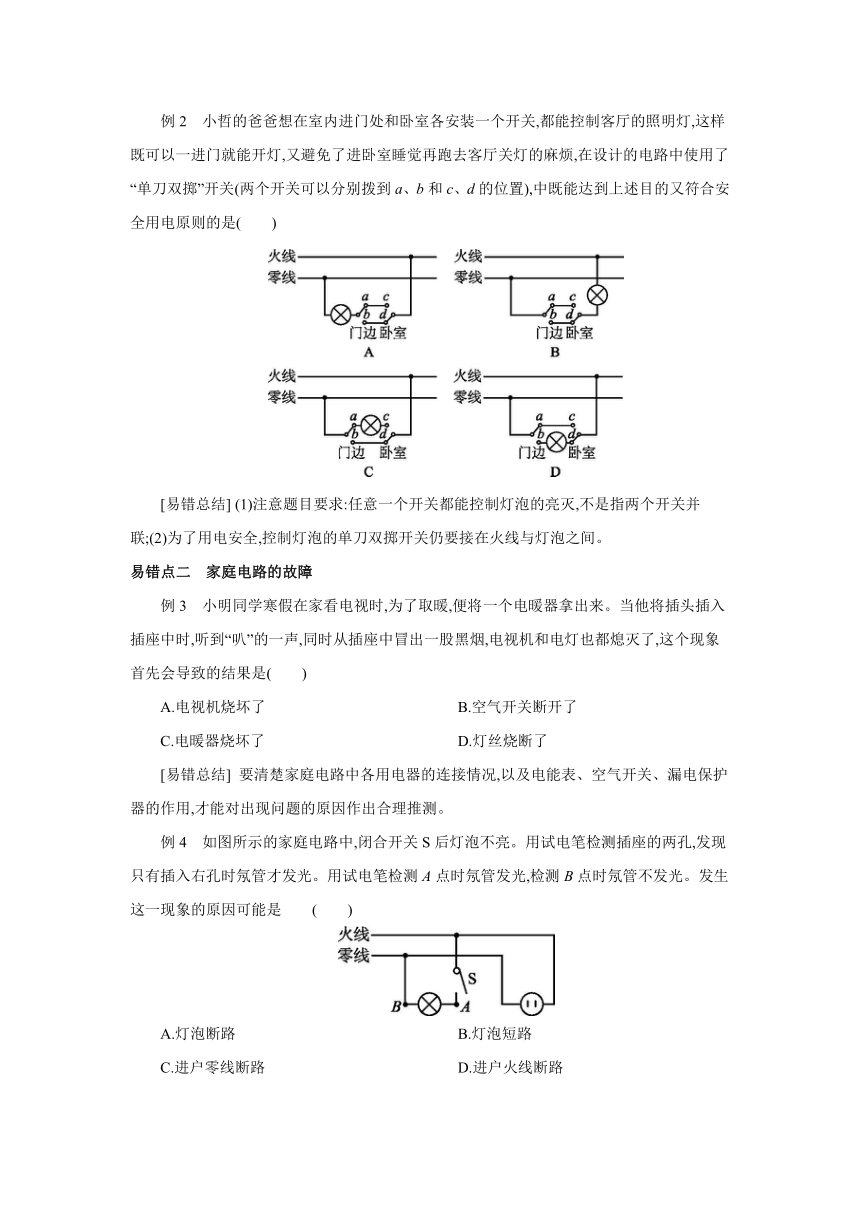

例2　小哲的爸爸想在室内进门处和卧室各安装一个开关,都能控制客厅的照明灯,这样既可以一进门就能开灯,又避免了进卧室睡觉再跑去客厅关灯的麻烦,在设计的电路中使用了“单刀双掷”开关(两个开关可以分别拨到a、b和c、d的位置),中既能达到上述目的又符合安全用电原则的是(　　)
[易错总结] (1)注意题目要求:任意一个开关都能控制灯泡的亮灭,不是指两个开关并联;(2)为了用电安全,控制灯泡的单刀双掷开关仍要接在火线与灯泡之间。
易错点二　家庭电路的故障
例3　小明同学寒假在家看电视时,为了取暖,便将一个电暖器拿出来。当他将插头插入插座中时,听到“叭”的一声,同时从插座中冒出一股黑烟,电视机和电灯也都熄灭了,这个现象首先会导致的结果是(　　)
A.电视机烧坏了 B.空气开关断开了
C.电暖器烧坏了 D.灯丝烧断了
[易错总结] 要清楚家庭电路中各用电器的连接情况,以及电能表、空气开关、漏电保护器的作用,才能对出现问题的原因作出合理推测。
例4　如图所示的家庭电路中,闭合开关S后灯泡不亮。用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用试电笔检测A点时氖管发光,检测B点时氖管不发光。发生这一现象的原因可能是 (　　)
A.灯泡断路 B.灯泡短路
C.进户零线断路 D.进户火线断路
[易错总结] 在家庭电路中,如图果出现短路,则空气开关会断开电路;进户火线断路时,试电笔测试任何位置氖管都不会发光;进户零线断路时,试电笔测试与火线直接或间接连通的各位置氖管均发光;用电器断路时,试电笔测试与火线相连的位置时氖管发光。
例5　如图所示是小明家的部分电路,开始时各部分工作正常。他将电饭煲的插头插入三孔插座后,正烧水的电热壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热壶仍不能工作,把试电笔分别插入插座的左、右孔,氖管均发光。若电路中只有一处故障,则 (　　)
A.电热壶所在电路的B、C间断路
B.插座的接地线断路
C.电路的C、D间导线断路
D.电路的A、B间导线断路
[易错总结] 正常情况下,以用电器为分界点,闭合用电器的开关,用电器与火线相连的位置可以使试电笔的氖管发光,与零线相连的位置不能使氖管发光。用电器不能正常工作时,如图果其与零线相连的位置能使氖管发光,则说明断路发生在此位置之后的零线上。
易错点三　家庭电路的触电事故
例6　如图所示,甲站在干燥的木凳子上,一只手接触到裸露的零线,丙站在干燥的木凳子上,一只手接触到裸露的火线,此时另有乙和丁站在地面上用手分别去拉甲和丙。则甲、乙、丙、丁四人中可能触电的是 (　　)
A.丙和丁 B.甲和丙
C.都不会 D.全都会
[易错总结] 火线与地面之间、火线与零线之间都存在220 V的电压,而人体又是导体,当人体把火线与地面或火线与零线连接时,人就会触电。如图:人站在干燥的木凳子上只接触火线,且与地面上人拉手时会发生触电事故。
例7　漏电保护器是装在空气开关旁边的电路安全装置,其工作原理是:当零线和火线中的电流大小不同时就会自动断开电路,起到安全保护的作用。如图所示,对于家庭电路中的漏电保护器和空气开关的作用,以下说法错误的是 (　　)
A.发生如图甲所示触电时,漏电保护器不起作用
B.发生如图乙所示触电时,漏电保护器不起作用
C.发生如图所示的两种触电时,空气开关都不会断开电路
D.当电路发生短路时,空气开关会自动切断电路
[易错总结] 空气开关的作用是当电路中电流过大时自动切断电路,防止电路短路或用电器总功率过大造成的导线着火之类的事故;漏电保护器的工作原理是当零线和火线中的电流大小不同时就会自动断开电路,防止单线触电事故或火线绝缘皮破损向大地漏电造成的安全事故。
答案
[思维导图建构]
1.(1)电能表
(2)220 V　0 V　试电笔　
(3)外壳　零　火
(4)切断
2.(1)①总功率　②短路　
(2)熔断　熔点　空气开关
3.(2)低压　高压　
(3)电源
[易错考点专训]
例1　C　解： 图A中三孔插座的上孔接地线,左孔接零线,右孔经开关接火线,即插座不能单独使用,故A错。图B中灯泡直接接在火线上,开关接在零线上,灯泡接法不正确;三孔插座左孔接火线,右孔接零线,接法不正确,故B错。图C中火线先接开关,再接灯泡,零线直接接灯泡,灯泡和开关接法正确;三孔插座中,上孔接地线,左孔接零线,右孔接火线,插座能单独使用,故C正确。图D中火线先接开关,再接灯泡,零线直接接灯泡,灯泡和开关接法正确;三孔插座中,左孔接地线,上孔接零线,右孔接火线,三孔插座接法错误,故D错。
例2　A　解： 图A中任意一个单刀双掷开关都可以开灯、关灯,并且开关接在火线与灯泡之间,符合安全用电原则,故A符合题意。图B中任意一个单刀双掷开关都可以开灯、关灯,但是开关接在零线与灯泡之间,不符合安全用电原则,故B不符合题意。图C中门边开关向下掷到b,卧室开关向下掷到d时会引起电源短路,灯泡不会发光,不符合安全用电原则,故C不符合题意。图D中卧室开关向上掷到c,门边开关向上掷到a时会引起电源短路,灯泡不会发光,不符合安全用电原则,故D不符合题意。
例3　B　解： 家庭电路中各用电器之间是并联的,各支路间互不影响,因此当将插头插入插座中时,听到“叭”的一声,同时从插座中冒出一股黑烟,虽然电视机和电灯也都熄灭了,但它们并没有损坏,因此选项A、C、D不正确。该现象是短路造成的,短路时,电路中电流过大,会导致熔断器自动切断电路或空气开关断开,所以选项B正确。
例4　A　解： 如图果是进户火线断路,则用试电笔检测各点时氖管均不会发光,故D不符合题意;如图果是灯泡发生短路,则会引起空气开关切断电路,用试电笔测试各点时氖管都不会发光,故B不符合题意;如图果是进户零线断路,则灯泡的开关闭合后B点通过灯丝与火线相连,B点也可使氖管发光,故C不符合题意;如图果是灯泡断路,则由于 A点及插座右孔都与火线相连,所以可使试电笔的氖管发光,B点及插座的左孔都与零线相连,不能使氖管发光,故A符合题意。
例5　C　解： 电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路。而把试电笔分别插入插座的左、右插孔,氖管均能发光,说明火线正常,而零线发生了断路。由于这是电饭煲插入三孔插座引起的, 所以断路点在C、D之间。
例6　A　解： 左图中,甲站在干燥的木凳子上,一只手接触到裸露的零线,零线与地面之间没有电压,所以甲和乙不会触电。右图中,如图果丙只是站在木凳子上,且不与丁接触,虽然丙接触的是火线,但他不会触电,但由于火线与地面之间有电压,当丙接触火线,且丙、丁两手相连时,则会造成有电流通过丙、丁,即丙、丁都会触电,故A正确。
例7　B　解： 图甲是双线触电,发生这种触电时电流会流经人体回到零线,人相当于一个用电器,不存在漏电,所以漏电保护器不会起作用,故A正确。图乙是单线触电,电流直接由人体流入大地,使火线与零线的电流不相等,漏电保护器会自动断开,起到保护作用,避免人体发生触电事故,故B错误。甲、乙两图中的情况都不会造成电路中电流过大,所以发生如图所示的两种触电时,空气开关都不会断开电路,故C正确。当电路发生短路时,空气开关会自动切断电路,起到保护作用,故D正确。
