人教版物理九年级全一册同步提优训练：第十九章 生活用电 专题训练 家庭电路故障（含答案）

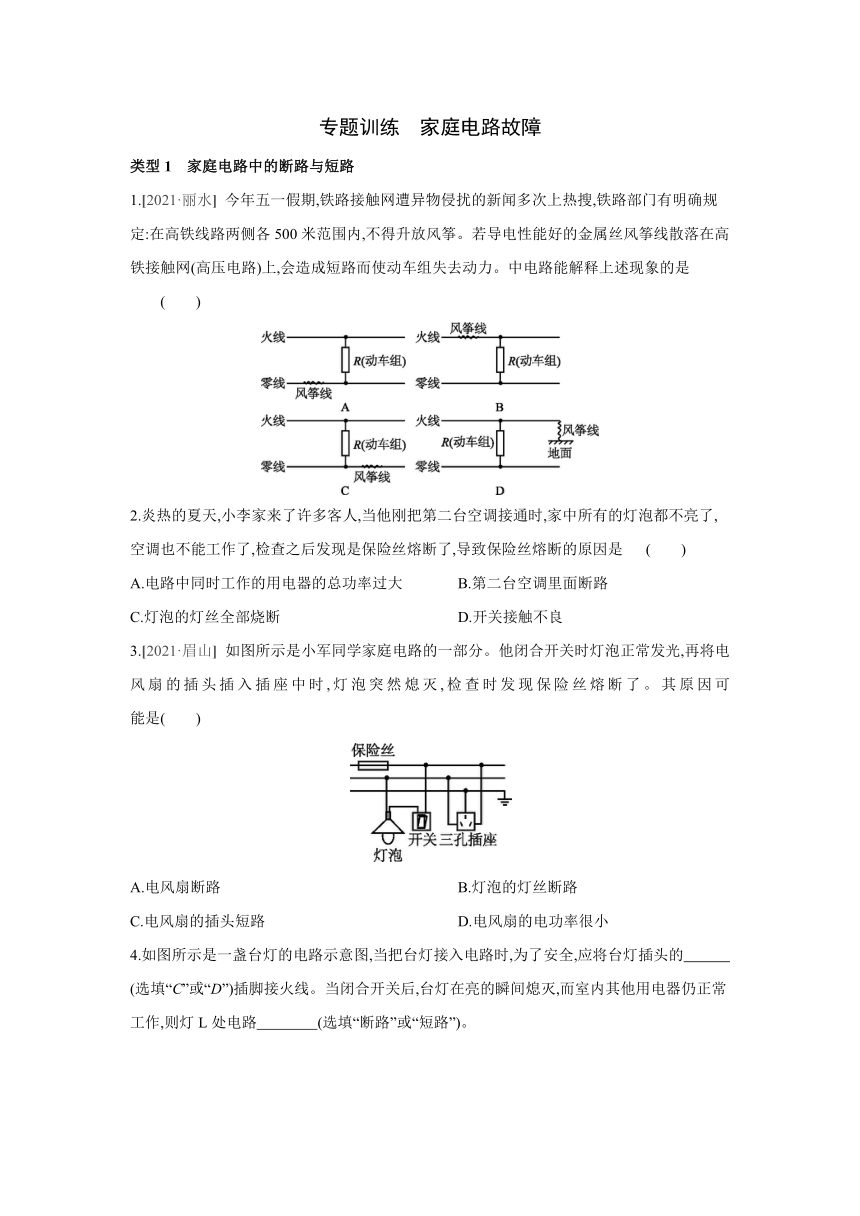

专题训练　家庭电路故障
类型1　家庭电路中的断路与短路
1.[2021·丽水] 今年五一假期,铁路接触网遭异物侵扰的新闻多次上热搜,铁路部门有明确规定:在高铁线路两侧各500米范围内,不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上,会造成短路而使动车组失去动力。中电路能解释上述现象的是 (　　)
2.炎热的夏天,小李家来了许多客人,当他刚把第二台空调接通时,家中所有的灯泡都不亮了,空调也不能工作了,检查之后发现是保险丝熔断了,导致保险丝熔断的原因是 (　　)
A.电路中同时工作的用电器的总功率过大 B.第二台空调里面断路
C.灯泡的灯丝全部烧断 D.开关接触不良
3.[2021·眉山] 如图所示是小军同学家庭电路的一部分。他闭合开关时灯泡正常发光,再将电风扇的插头插入插座中时,灯泡突然熄灭,检查时发现保险丝熔断了。其原因可
能是(　　)
A.电风扇断路　　 B.灯泡的灯丝断路
C.电风扇的插头短路 D.电风扇的电功率很小

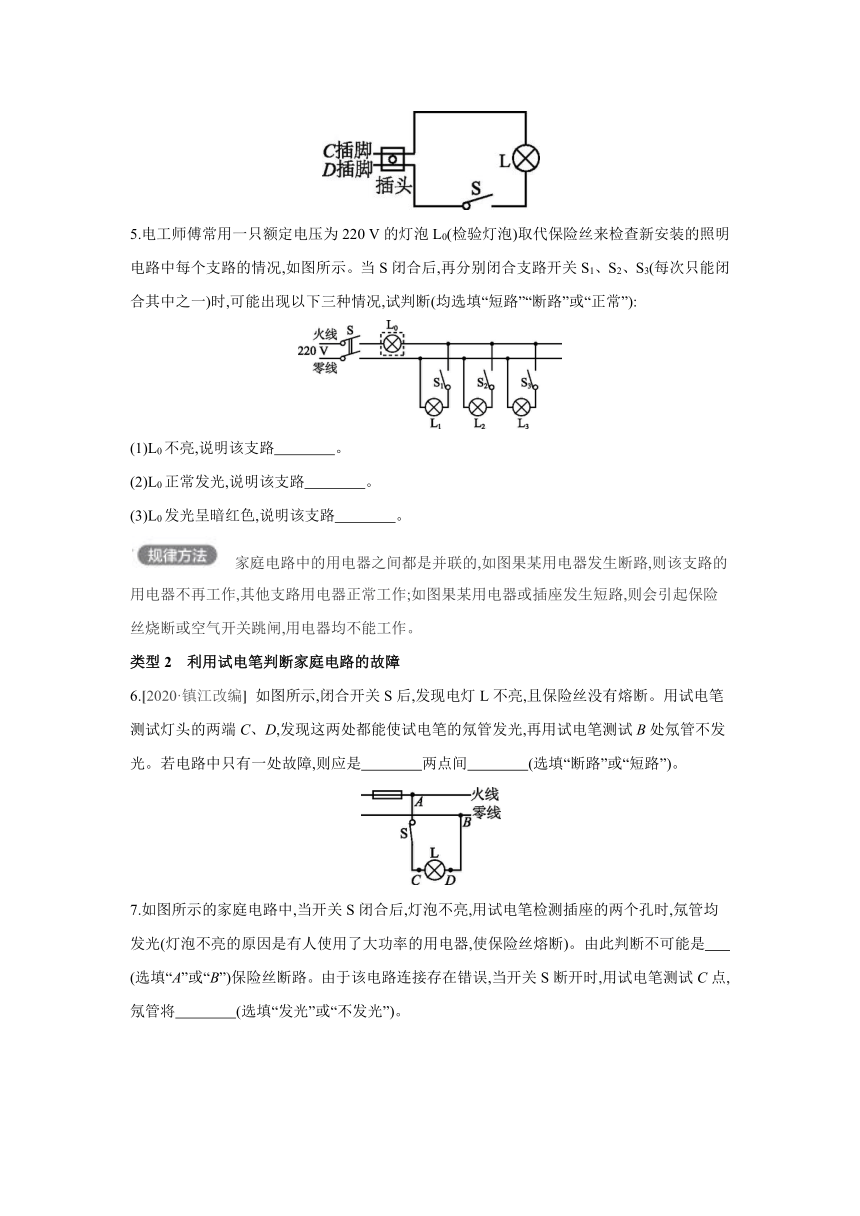

4.如图所示是一盏台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的　　　　(选填“C”或“D”)插脚接火线。当闭合开关后,台灯在亮的瞬间熄灭,而室内其他用电器仍正常工作,则灯L处电路　　　　(选填“断路”或“短路”)。
5.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合支路开关S1、S2、S3(每次只能闭合其中之一)时,可能出现以下三种情况,试判断(均选填“短路”“断路”或“正常”):
(1)L0不亮,说明该支路　　　　。
(2)L0正常发光,说明该支路　　　　。
(3)L0发光呈暗红色,说明该支路　　　　。
　家庭电路中的用电器之间都是并联的,如图果某用电器发生断路,则该支路的用电器不再工作,其他支路用电器正常工作;如图果某用电器或插座发生短路,则会引起保险丝烧断或空气开关跳闸,用电器均不能工作。
类型2　利用试电笔判断家庭电路的故障　　　　　　　
6.[2020·镇江改编] 如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光。若电路中只有一处故障,则应是　　　　两点间　　　　(选填“断路”或“短路”)。
7.如图所示的家庭电路中,当开关S闭合后,灯泡不亮,用试电笔检测插座的两个孔时,氖管均发光(灯泡不亮的原因是有人使用了大功率的用电器,使保险丝熔断)。由此判断不可能是　　　(选填“A”或“B”)保险丝断路。由于该电路连接存在错误,当开关S断开时,用试电笔测试C点,氖管将　　　　(选填“发光”或“不发光”)。

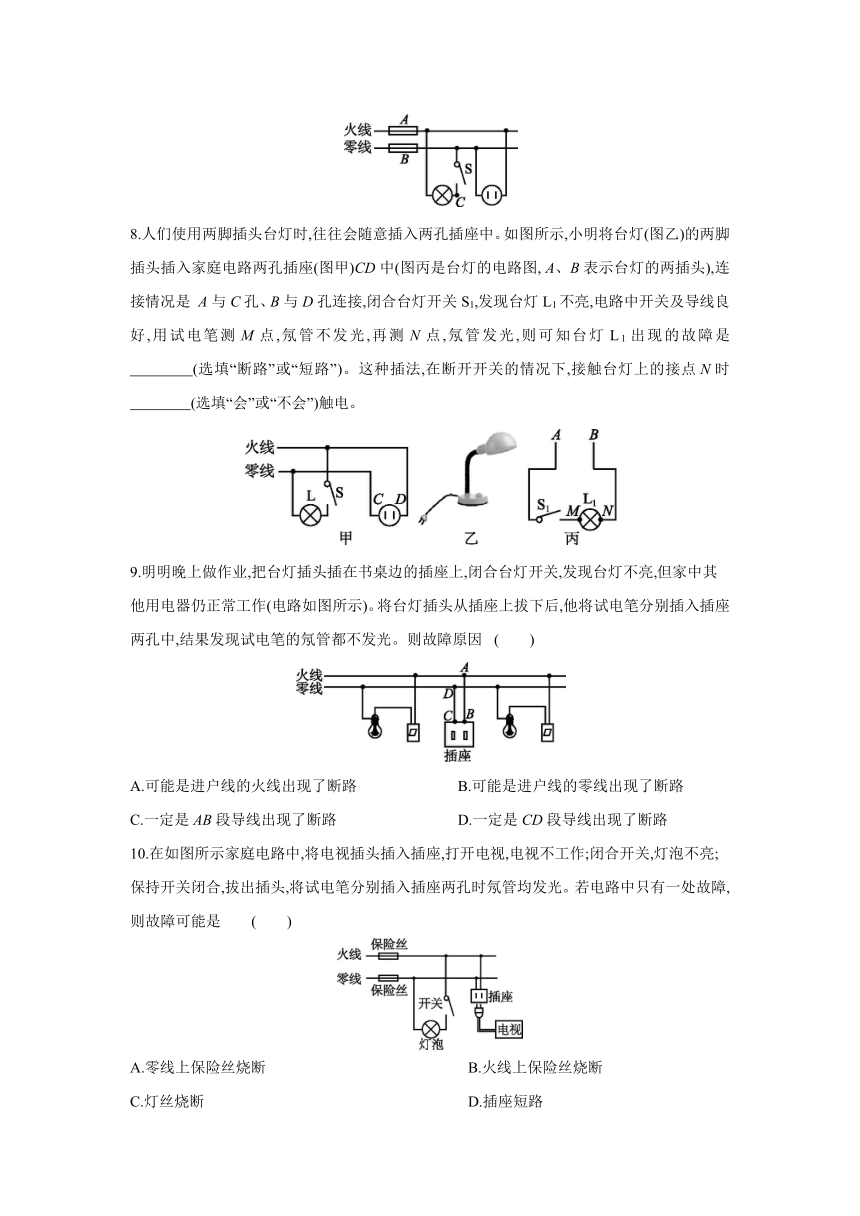

8.人们使用两脚插头台灯时,往往会随意插入两孔插座中。如图所示,小明将台灯(图乙)的两脚插头插入家庭电路两孔插座(图甲)CD中(图丙是台灯的电路图, A、B表示台灯的两插头),连接情况是 A与C孔、B与D孔连接,闭合台灯开关S1,发现台灯L1不亮,电路中开关及导线良好,用试电笔测M点,氖管不发光,再测N点,氖管发光,则可知台灯L1出现的故障是
　　　　(选填“断路”或“短路”)。这种插法,在断开开关的情况下,接触台灯上的接点N时
　　　　(选填“会”或“不会”)触电。
9.明明晚上做作业,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮,但家中其他用电器仍正常工作(电路如图所示)。将台灯插头从插座上拔下后,他将试电笔分别插入插座两孔中,结果发现试电笔的氖管都不发光。则故障原因 (　　)
A.可能是进户线的火线出现了断路 B.可能是进户线的零线出现了断路
C.一定是AB段导线出现了断路 D.一定是CD段导线出现了断路
10.在如图所示家庭电路中,将电视插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将试电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障,则故障可能是 (　　)
A.零线上保险丝烧断 B.火线上保险丝烧断
C.灯丝烧断 D.插座短路
11.如图所示的电路中,闭合开关,电灯不亮。下列关于电路故障的判断错误的是(　　)
A.若用试电笔接触D点时氖管发光,接触E点时氖管不发光,则灯泡可能断路
B.若用试电笔接触D点时氖管发光,接触E点时氖管不发光,则灯泡可能短路
C.若用试电笔接触A至F各点时氖管都发光,则零线可能断路
D.若用试电笔接触A至F各点时氖管都不发光,则火线可能断路
12.[2021·营口] 如图所示是家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②再闭合S2,灯L1亮,灯L2不亮;③再用试电笔测a、b、c、d四个接线点,发现只有测c点时氖管不发光。若电路中只有一处故障,则是 (　　)
A.灯L2短路 B.c点左侧的零线断路
C.灯L2所在支路断路 D.c、d两点间断路
13.小明家书房有一盏照明灯,闭合和断开照明灯开关时,照明灯正常发光和熄灭。小明晚上学习时,将一盏完好的台灯(台灯开关始终闭合)插入书房插座后发现:闭合照明灯开关时,照明灯亮,台灯不亮;断开照明灯开关时,照明灯和台灯均亮,但亮度不够。为了节约用电,小明在开关断开时取下照明灯,让台灯单独工作,结果发现台灯也不亮。则符合他家书房电路实际情况的电路图是(中电灯为照明灯,开关为照明灯开关,插座为台灯插座) (　　)
　在正常连接的家庭电路中:
(1)如图果火线断路,则断路处之后的位置都不能使试电笔的氖管发光。
(2)如图果进户零线断路,当有支路开关闭合时,则与火线直接或间接连通的各位置都可以使氖管发光;当各支路开关都断开时,则零线上各位置均不能使氖管发光。
答案
专题训练　家庭电路故障
1.D　解： 图A和图C中,风筝线只接触零线,不会造成短路,A和C均不符合题意;图B中,风筝线只接触火线,无法形成回路,不会造成短路,B不符合题意;图D中,风筝线同时接触火线和地面,形成闭合回路,会造成动车组短路,D符合题意。
2.A
3.C　解： 闭合开关时灯泡正常发光,再将电风扇的插头插入插座中时,灯泡突然熄灭,检查时发现保险丝熔断了,这说明电路中的电流过大;由于电风扇的电功率很小,所以造成电流过大的原因不是总功率过大,故原因是电路出现了短路现象;开始时电路正常工作,将电风扇的插头插入插座中时电流过大,所以故障是电风扇的插头短路;电风扇断路、灯泡断路都不会引起电路中电流过大。
4.D　断路　解： 家庭电路中灯泡在接线时,火线首先进入开关,开关再与灯泡串联,所以,D插脚应接火线,C插脚应接零线。闭合开关S后,灯L在亮的瞬间熄灭,而室内其他用电器仍正常工作,说明是灯泡所在的支路出现故障,如图果灯泡短路,则整个电路都不能工作,因此是灯泡处发生断路。
5.(1)断路　(2)短路　(3)正常
解： (1)当L0不亮时,说明电路处于断路状态。(2)当L0正常发光时,说明加在L0两端的电压为220 V,该支路发生了短路。(3)当L0发光呈暗红色时,说明L0与支路灯泡是串联的,两个灯泡分得的电压均小于220 V,故L0不能正常发光,说明该支路是正常的。
6.B、D　断路　解： 保险丝没有熔断,说明电路没有发生短路;用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,说明D点到火线是连通的,A与C、C与D间没有发生断路,断路位置应是B、D两点之间。
7.A　发光　解： 由于用试电笔测试与零线相接的插座左孔时氖管也发光,说明零线通过用电器与火线相连,则说明进户零线某处断路,所以不可能是A保险丝断路;由于是零线断路,所以用试电笔测试C点,氖管将发光。
8.断路　会　解： 若A与C孔、B与D孔连接,闭合台灯开关S1,发现台灯L1不亮,电路中开关及导线良好。用试电笔测M点,氖管不发光,说明此处与火线不通;再测N点,氖管发光,说明此处与火线相连。因为开关是闭合的,故可以断定是灯L1断路。由小明的接法可知开关连在了零线和灯L1之间,即使开关断开,台灯仍与火线相通,接触N点时会发生触电事故。
9.C
10.A　解： 本题考查对家庭电路故障的判断。如图果火线上的保险丝烧断,用试电笔接触插座的左右两孔,氖管均不会发光,B选项错误;若灯丝烧断,不影响插座所在支路工作,与题意不相符,且试电笔插入插座左孔,氖管不会发光,故C错误。如图果插座短路,则会烧断保险丝,这与“电路中只有一处故障”相违背,且试电笔插入插座两孔,氖管均不会发光,D错误。
11.B　解： 用试电笔接触D点时氖管发光,接触E点时氖管不发光,说明火线正常,零线也正常,灯不亮,原因是灯泡断路了,因此A正确、B不正确;
若用试电笔接触A至F各点时氖管都发光,说明从A到F是通路,且本不应使氖管发光的E、F两点与火线接通而与零线是断开的,所以灯不亮的原因是零线断路,因此C正确;
若用试电笔接触A至F各点时氖管都不发光,说明各点与火线没有连通,火线断路,因此D正确。
12.D　解： 闭合S1,灯L1亮,说明保险丝、灯L1、a、c处电路正常;再闭合S2,灯L2不亮,说明a与b、b与d或c与d间有断路现象,由于只有测c点时氖管不发光,故cd段导线断路。
13.B　解： 由图A可知,台灯插入插座后,两灯并联,开关在干路上,闭合开关两灯都亮,断开开关两灯都不亮,取下照明灯对台灯支路没有影响,台灯仍能亮,故A不符合题意。
由图B可知,台灯插入插座后,闭合开关时,照明灯亮,台灯短路,所以台灯不亮;断开开关时,照明灯与台灯串联,两灯都亮,两灯电压之和等于220 V,即照明灯和台灯两端的电压都小于额定电压,所以两灯的亮度都比正常发光时暗;取下照明灯后,台灯断路,所以台灯不亮,故B符合题意。
由图C可知,台灯插入插座后,两灯并联,开关只控制照明灯,闭合开关两灯都亮,断开开关,照明灯不亮,台灯能正常发光;取下照明灯后对台灯支路没有影响,台灯仍亮,故C不符合题意。
由图D可知,台灯插入插座后,两灯并联,开关在干路上,闭合开关两灯都亮,断开开关两灯都不亮;取下照明灯对台灯支路没有影响,让台灯单独工作,台灯仍能亮,故D不符合题意。
