人教版物理九年级全一册同步提优训练：19.1　家庭电路（含答案）

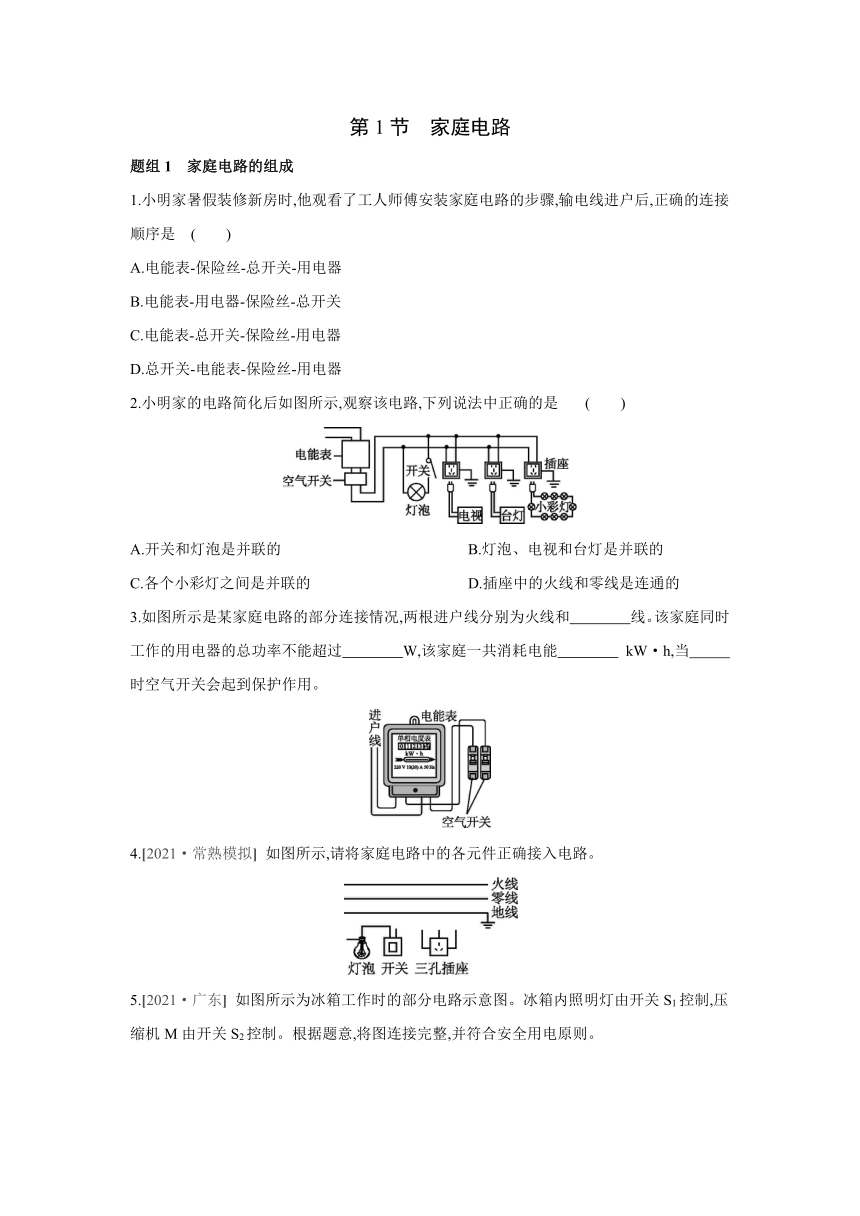

第1节　家庭电路
题组1　家庭电路的组成　　　　　　　
1.小明家暑假装修新房时,他观看了工人师傅安装家庭电路的步骤,输电线进户后,正确的连接顺序是 (　　)
A.电能表-保险丝-总开关-用电器
B.电能表-用电器-保险丝-总开关
C.电能表-总开关-保险丝-用电器
D.总开关-电能表-保险丝-用电器
2.小明家的电路简化后如图所示,观察该电路,下列说法中正确的是 (　　)
A.开关和灯泡是并联的 B.灯泡、电视和台灯是并联的
C.各个小彩灯之间是并联的 D.插座中的火线和零线是连通的
3.如图所示是某家庭电路的部分连接情况,两根进户线分别为火线和　　　　线。该家庭同时工作的用电器的总功率不能超过　　　　W,该家庭一共消耗电能　　　　 kW·h,当　　 　　时空气开关会起到保护作用。
4.[2021·常熟模拟] 如图所示,请将家庭电路中的各元件正确接入电路。

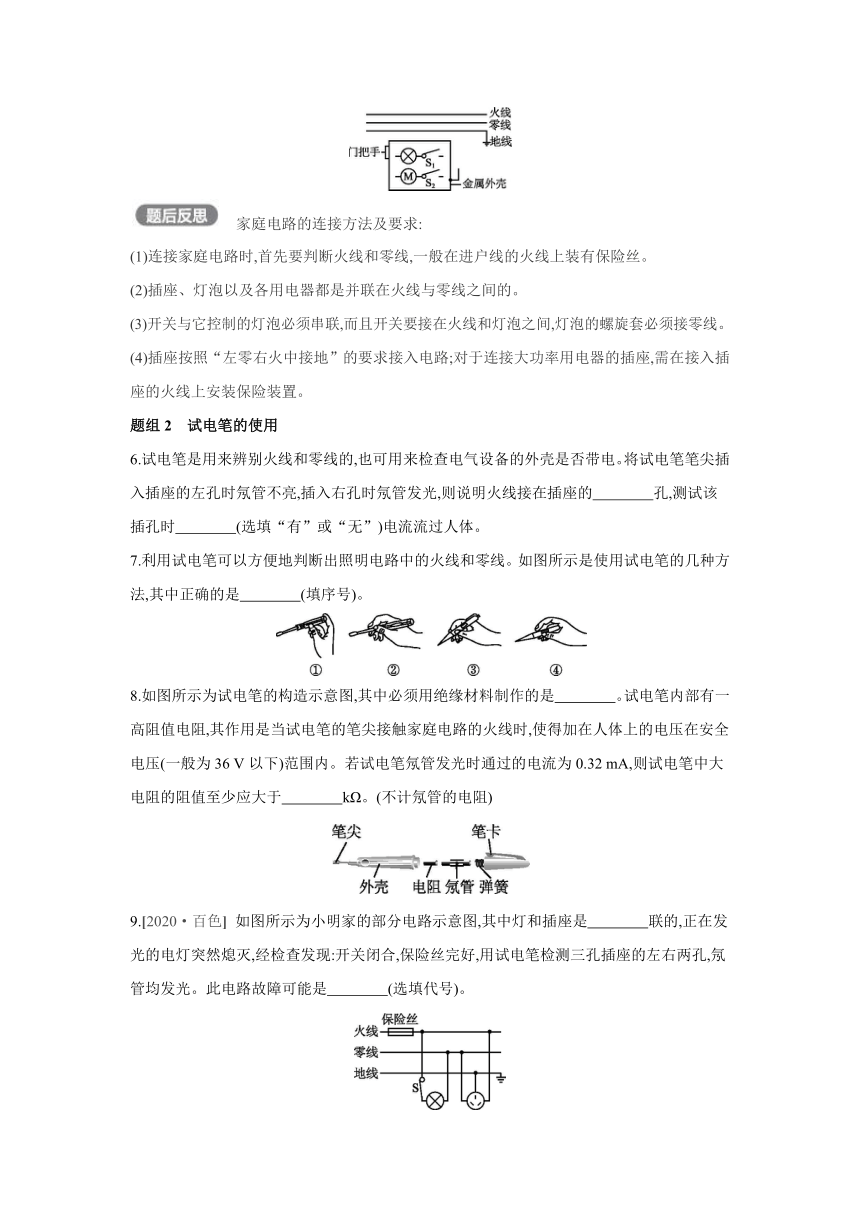

5.[2021·广东] 如图所示为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制,压缩机M由开关S2控制。根据题意,将图连接完整,并符合安全用电原则。
　家庭电路的连接方法及要求:
(1)连接家庭电路时,首先要判断火线和零线,一般在进户线的火线上装有保险丝。
(2)插座、灯泡以及各用电器都是并联在火线与零线之间的。
(3)开关与它控制的灯泡必须串联,而且开关要接在火线和灯泡之间,灯泡的螺旋套必须接零线。
(4)插座按照“左零右火中接地”的要求接入电路;对于连接大功率用电器的插座,需在接入插座的火线上安装保险装置。
题组2　试电笔的使用　　　　　　　
6.试电笔是用来辨别火线和零线的,也可用来检查电气设备的外壳是否带电。将试电笔笔尖插入插座的左孔时氖管不亮,插入右孔时氖管发光,则说明火线接在插座的　　　　孔,测试该插孔时　　　　(选填“有”或“无”)电流流过人体。
7.利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示是使用试电笔的几种方法,其中正确的是　　　　(填序号)。
8.如图所示为试电笔的构造示意图,其中必须用绝缘材料制作的是　　　　。试电笔内部有一高阻值电阻,其作用是当试电笔的笔尖接触家庭电路的火线时,使得加在人体上的电压在安全电压(一般为36 V以下)范围内。若试电笔氖管发光时通过的电流为0.32 mA,则试电笔中大电阻的阻值至少应大于　　　　kΩ。(不计氖管的电阻)
9.[2020·百色] 如图所示为小明家的部分电路示意图,其中灯和插座是　　　　联的,正在发光的电灯突然熄灭,经检查发现:开关闭合,保险丝完好,用试电笔检测三孔插座的左右两孔,氖管均发光。此电路故障可能是　　　　(选填代号)。
A.插座短路 B.进户线的火线断路 C.进户线的零线断路

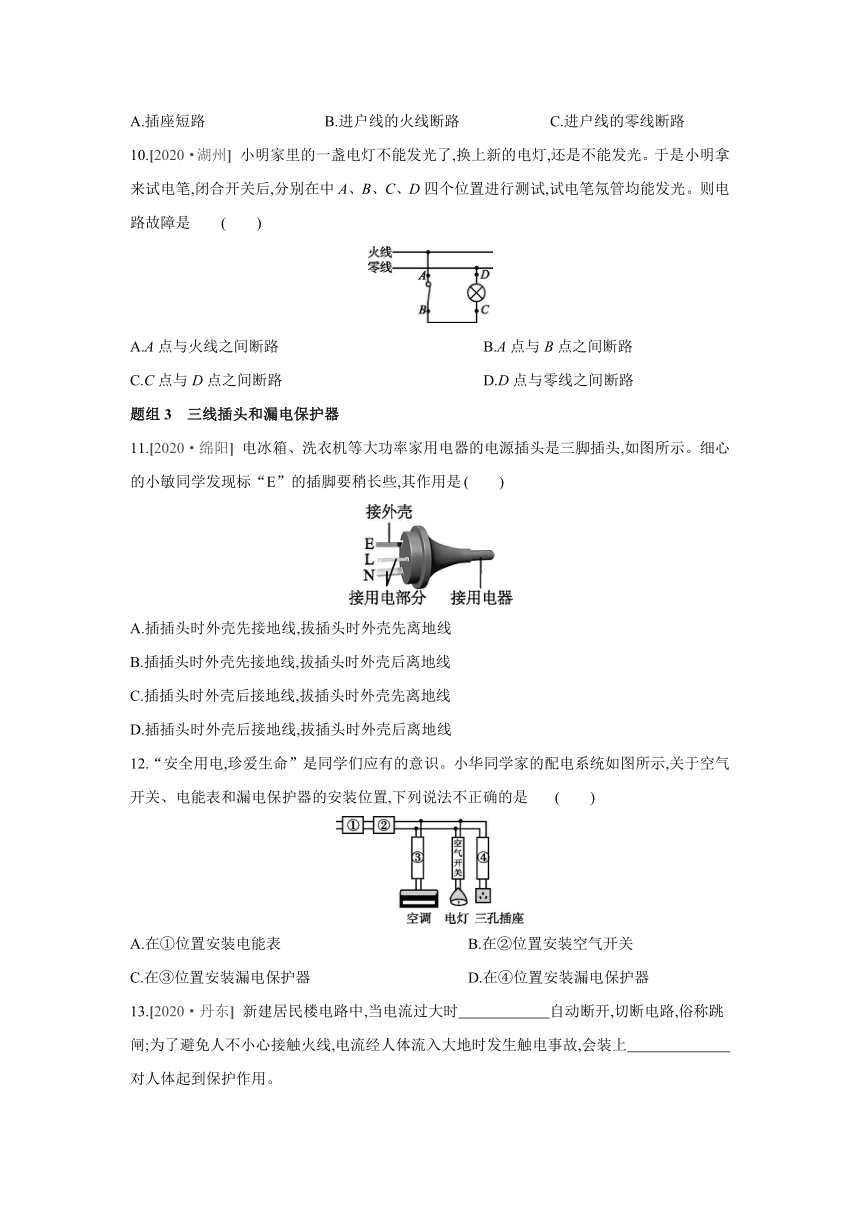

10.[2020·湖州] 小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光。于是小明拿来试电笔,闭合开关后,分别在中A、B、C、D四个位置进行测试,试电笔氖管均能发光。则电路故障是 (　　)
A.A点与火线之间断路 　B.A点与B点之间断路
C.C点与D点之间断路 　D.D点与零线之间断路
题组3　三线插头和漏电保护器　　　　　　　
11.[2020·绵阳] 电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头,如图所示。细心的小敏同学发现标“E”的插脚要稍长些,其作用是 (　　)
A.插插头时外壳先接地线,拔插头时外壳先离地线
B.插插头时外壳先接地线,拔插头时外壳后离地线
C.插插头时外壳后接地线,拔插头时外壳先离地线
D.插插头时外壳后接地线,拔插头时外壳后离地线
12.“安全用电,珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示,关于空气开关、电能表和漏电保护器的安装位置,下列说法不正确的是 (　　)
A.在①位置安装电能表 B.在②位置安装空气开关
C.在③位置安装漏电保护器 D.在④位置安装漏电保护器
13.[2020·丹东] 新建居民楼电路中,当电流过大时　　　　　　自动断开,切断电路,俗称跳闸;为了避免人不小心接触火线,电流经人体流入大地时发生触电事故,会装上　　　　　　　对人体起到保护作用。
14.[2020·娄底] 如图所示是常用的一个插线板。小华在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。根据上述现象可知指示灯和开关是　　　　(选填“串联”或“并联”)的。使用三脚插头和三孔插座,目的是将用电器的金属外壳与　　　　相连,防止触电。
15.家用漏电保护器的工作原理是:漏电保护器中有一特殊装置(在中虚线框内,未画出),通过漏电保护器中的火线与零线的电流不相等时,便会切断电路,起到保护作用。漏电保护器内还有试验电路,由一只试验开关S与电阻R组成,闭合试验开关S就能模拟漏电情形,试验电路的连接符合要求的是 (　　)
答案
第1节　家庭电路
1.C　
2.B　
3.零　4400　123.4　电流过大　解： 进户线分为火线和零线,20 A为额定最大电流,则该家庭同时工作的用电器的最大总功率P=UI=220 V×20 A=4400 W。电能表读数为123.4 kW·h,表示该家庭一共消耗电能123.4 kW·h。当电路中电流过大时,空气开关会断开,起到保护作用。
4.如图所示
5.如图所示
6.右　有
7.①④　解： 使用试电笔时,笔尖接触要检测的导线,手接触笔尾金属体(或金属笔卡);当笔尖接触导线时,能使氖管发光的是火线,不能使氖管发光的是零线。
8.外壳　575　解： 试电笔中的氖管与人体构成通路时,会使氖管发光,故笔尖、电阻、氖管、弹簧、笔卡都应是导体,而外壳应是绝缘体,目的是防止人接触时触电。家庭电路的电压为
220 V,要使加在人体上的电压在安全电压(一般为36 V以下)范围内,由于串联电路中总电压等于各分电压之和,所以,试电笔大电阻两端的最小电压:UR=U-U人=220 V-36 V=184 V,因串联电路中各处的电流相等,所以,由I=可得,大电阻的最小阻值:R===
5.75×105 Ω=575 kΩ。
9.并　C　解： (1)由图可知,灯和插座是并联的。(2)如图果是插座短路,则电路短路,保险丝会熔断,故A错误;若进户线的火线断路,当用试电笔测三孔插座的左右两孔时,氖管均不会发光,B错误;若进户线的零线断路,保险丝不会熔断,当用试电笔测三孔插座的左右两孔时,氖管均会发光,故C正确。
10.D　解： 小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光,这表明电路出现了断路故障;A、B、C、D四个位置都能使试电笔氖管发光,说明这四点与火线是接通的,所以故障是零线断路,即D点与零线之间断路,故D正确。
11.B
12.C　解： 根据电路的组成可知,家庭电路的连接要按照进户线→电能表→空气开关及漏电保护器→用电器的顺序安装,即在①位置安装电能表,在②位置安装空气开关,在④位置安装漏电保护器,故A、B、D正确;在③位置应安装空气开关,可以在电流过大时自动断开以保护电路,此处的火线人不容易接触到,故不需要安装漏电保护器,故C错误。
13.空气开关　漏电保护器　
解： 当家庭电路中电流过大时,空气开关自动断开,切断电路;如图果站在地上的人不小心接触了火线,电流经过人体流入大地,漏电保护器会迅速切断电流,对人身起到保护作用。
14.串联　大地　
解： 在开关断开时指示灯不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。说明开关与指示灯是串联的,若是并联会造成电源短路。使用三脚插头和三孔插座,多出的那个孔是用来接地线的,当用电器的三脚插头插入时,用电器的金属外壳通过三孔插座与大地相连通,如图果金属外壳漏电,地线将人体短路,防止人触电。
15.C　解： A项,闭合开关时,导线将电阻R短路,虚线框内火线中电流仍然等于零线中电流,此时无法模拟漏电情形,故不正确。B、D项,闭合开关时,通过虚线框内火线和零线的电流相等,此时无法模拟漏电情形,故不正确。C项,闭合开关时,通过虚线框内火线的电流是干路电流,通过该装置中零线的电流是用电器中的电流,电流不等,可以模拟漏电情形。
