人教版物理九年级全一册同步提优训练：第二十一章 信息的传递 章末复习（含答案）

易错点一　数字信号的定义理解不清
例1　关于数字信号和模拟信号,下列说法中错误的是 (　　)
A.计算机能加工处理的是数字信号
B.电话的模拟信号是在话筒将声音转换成信号电流时产生的
C.用不同数字的组合表示的信号叫做数字信号
D.模拟信号容易失真甚至丢失
[易错总结] 用不同符号的不同组合表示的信号,叫做数字信号。具体来说,可以用点和画、长短不同的声音、长短不同的亮光,甚至可以用电压(或电流)的有无、磁体的南北极、“0”“1”两个不同的数字,来组成各种数字信号。
易错点二　对电磁波和声波的特征易混淆
例2　关于电磁波和声波,下列说法正确的是 (　　)
A.电磁波的传播需要介质,声波的传播不需要介质
B.电磁波和声波的传播速度都等于光速
C.电磁波和声波都可以传递信息和能量
D.电磁波沿直线传播,声波沿曲线传播
[易错总结] 电磁波和声波是两种不同形式的波,需要从产生、传播和应用三个方面对它们进行全面了解。物体振动产生声波;变化的电流产生电磁波。声波的传播需要介质,真空不能传声;电磁波的传播不需要介质,可以在真空中传播。声波的应用实例有B超、声呐等;电磁波的应用实例有雷达、手机等。
易错点三　广播、电视信号发射和接收中混淆各部分的作用和工作流程
例3　收音机正确的“收音”顺序是 (　　)
A.调谐→检波→接收天线→喇叭 B.调谐→接收天线→解调→喇叭
C.接收天线→调谐→解调→喇叭 D.接收天线→检波→调谐→喇叭
[易错总结] 无线电广播信号、电视信号在发射和接收过程中,需要经过复杂的程序,各装置作用不同,现列表如图下:
名称 作用
话筒 　把声音转换成电信号
调制器 　把音频电信号加载到高频电流上
调谐器 　选出特定频率的信号
解调器 　把音频信号从高频电流上取下来,也叫检波
扬声器 　把音频电信号转换成声音
摄像机 　把图像转变成电信号
发射机 　把电信号加载到高频电流上通过发射天线发射到空中
显示器 　把图像电信号还原成图像
答案

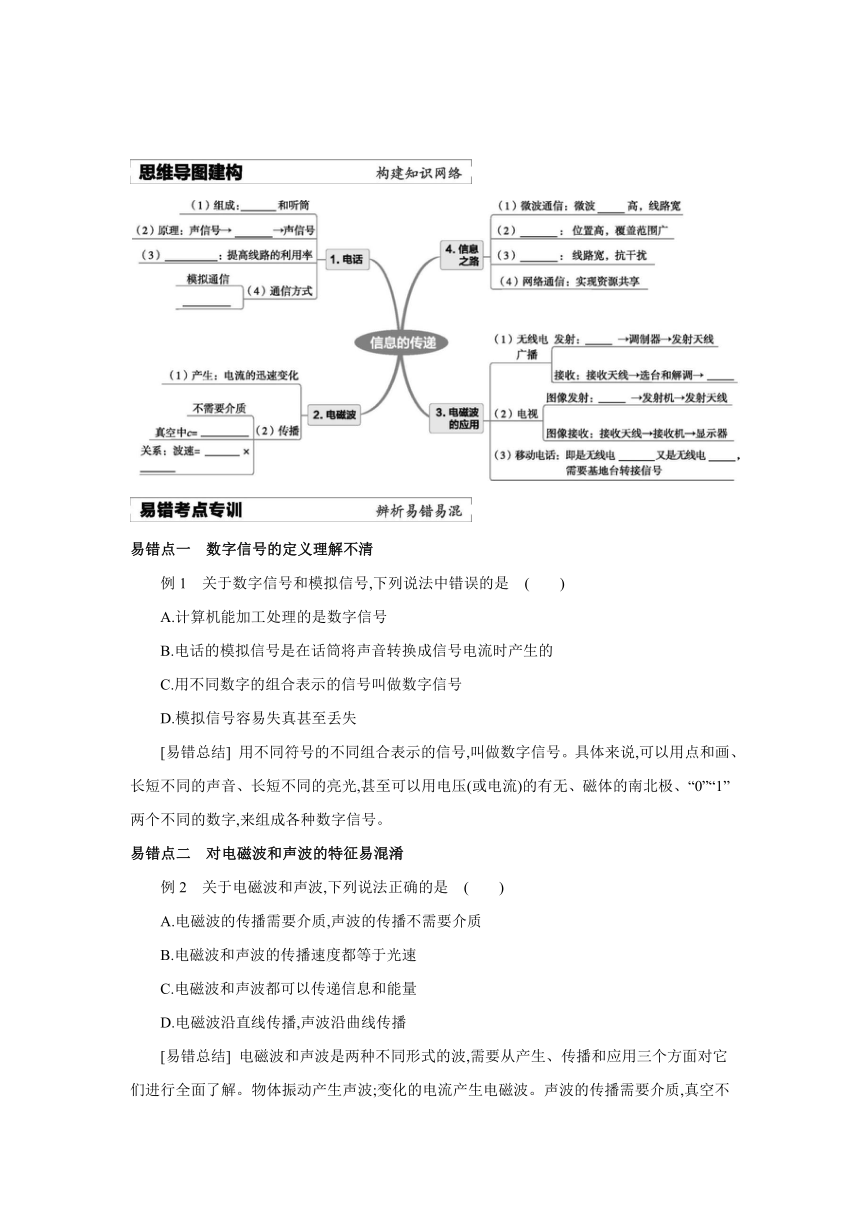

[思维导图建构]
1.(1)话筒　(2)电信号 (3)电话交换机　(4)数字通信
2.(2)3×108 m/s　波长　 频率
3.(1)话筒　扬声器　 (2)摄像机　 (3)发射台　接收台
4.(1)频率　 (2)卫星通信　 (3)光纤通信
[易错考点专训]
例1　C　解： 计算机能加工处理的是数字信号,数字信号输出稳定可靠,易存储,故A正确;电话的模拟信号是在话筒将声音转换成信号电流时产生的,故B正确;用不同符号的不同组合表示的信号叫做数字信号,故C错误;模拟信号存在以下缺点:容易丢失信息、容易失真、保密性差,故D正确。
例2　C　解： 声波的传播需要介质,真空不能传声,电磁波的传播不需要介质,A错误;电磁波的速度与声波的速度不相等,B错误;电磁波和声波都可以传递信息和能量,C正确;两种波都可沿直线传播,也可沿曲线传播,D错误。
例3　C　解： 广播信号的发射:话筒把声音信号转换成音频电信号;通过调制器把音频电信号加载到高频电流上;通过天线把载有音频电信号的电磁波发射出去。
广播信号的接收:天线接收电磁波;调谐器选出某一频率的电磁波;从高频电磁波中取出音频电信号(解调),放大后送到扬声器;扬声器把音频电信号转换成声音。
