实验：练习使用多用电表（二）

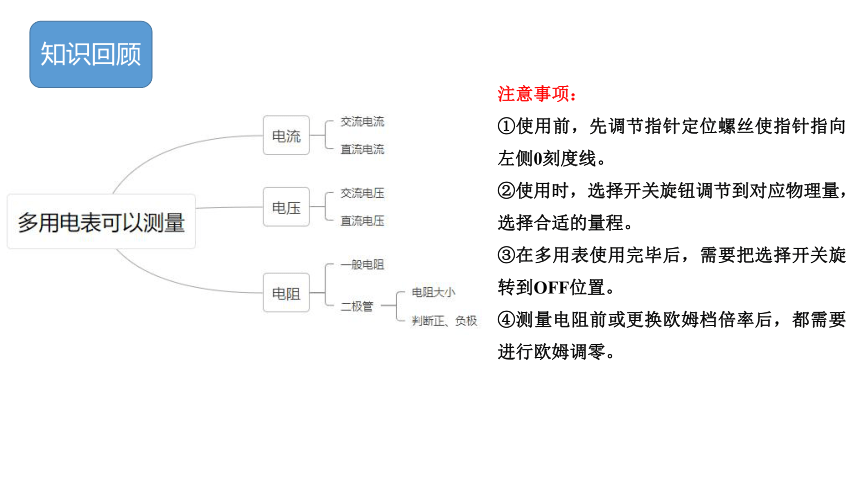

知识回顾
注意事项：
①使用前，先调节指针定位螺丝使指针指向左侧0刻度线。
②使用时，选择开关旋钮调节到对应物理量，选择合适的量程。
③在多用表使用完毕后，需要把选择开关旋转到OFF位置。
④测量电阻前或更换欧姆档倍率后，都需要进行欧姆调零。

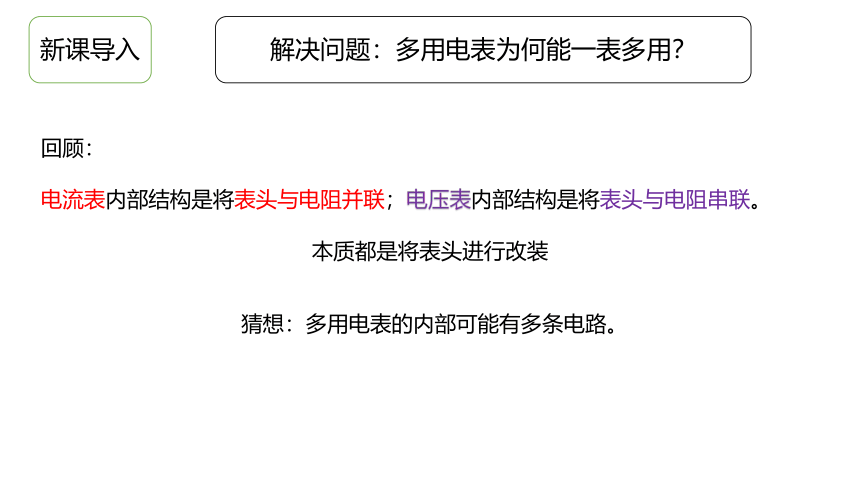

新课导入
解决问题：多用电表为何能一表多用？
回顾：
电流表内部结构是将表头与电阻并联；电压表内部结构是将表头与电阻串联。
本质都是将表头进行改装
猜想：多用电表的内部可能有多条电路。
一、多用电表的档位

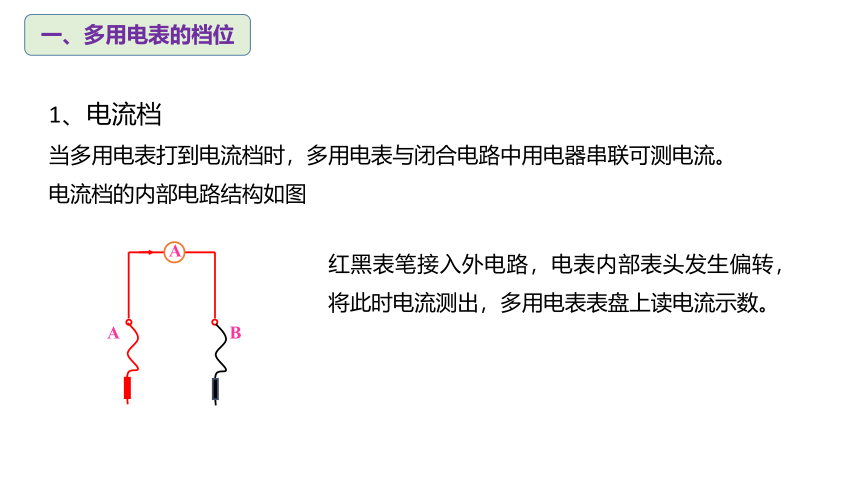

1、电流档
当多用电表打到电流档时，多用电表与闭合电路中用电器串联可测电流。
电流档的内部电路结构如图
A
A
B
红黑表笔接入外电路，电表内部表头发生偏转，将此时电流测出，多用电表表盘上读电流示数。
一、多用电表的档位

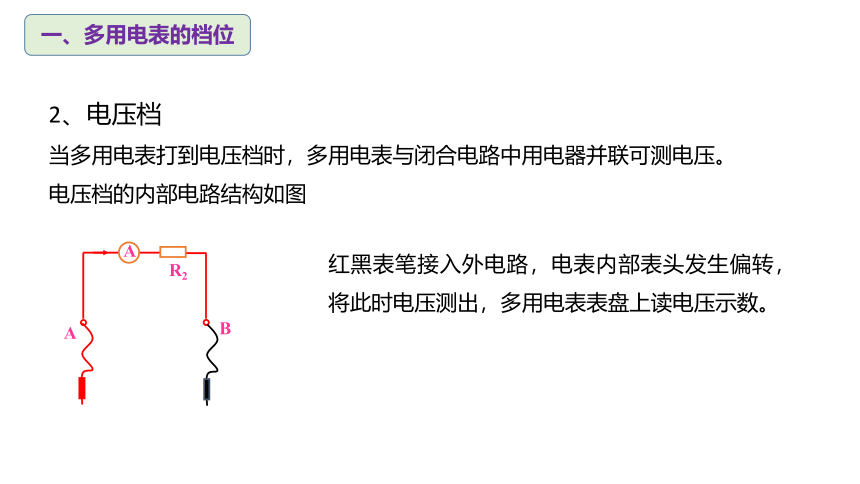

2、电压档
当多用电表打到电压档时，多用电表与闭合电路中用电器并联可测电压。
电压档的内部电路结构如图
A
A
B
R2
红黑表笔接入外电路，电表内部表头发生偏转，将此时电压测出，多用电表表盘上读电压示数。
一、多用电表的档位

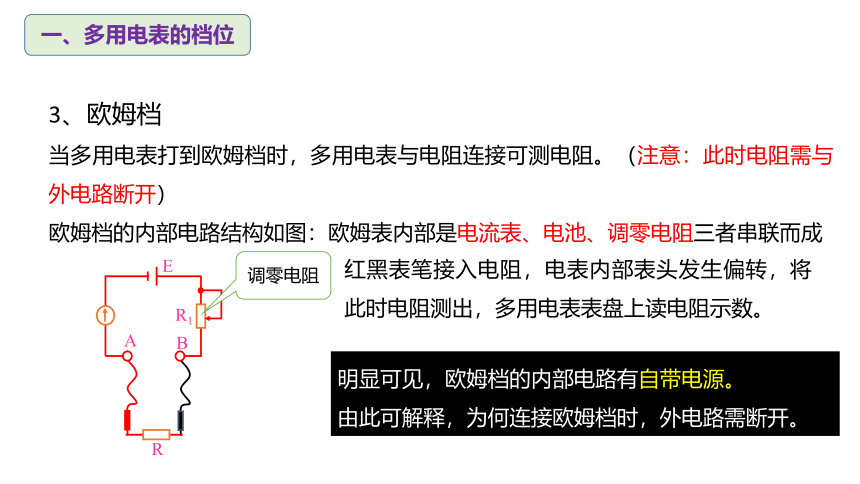

3、欧姆档
当多用电表打到欧姆档时，多用电表与电阻连接可测电阻。（注意：此时电阻需与外电路断开）
欧姆档的内部电路结构如图：欧姆表内部是电流表、电池、调零电阻三者串联而成
R1
A
B
E
R
红黑表笔接入电阻，电表内部表头发生偏转，将此时电阻测出，多用电表表盘上读电阻示数。
明显可见，欧姆档的内部电路有自带电源。
由此可解释，为何连接欧姆档时，外电路需断开。
调零电阻
二、对欧姆表的进一步认识

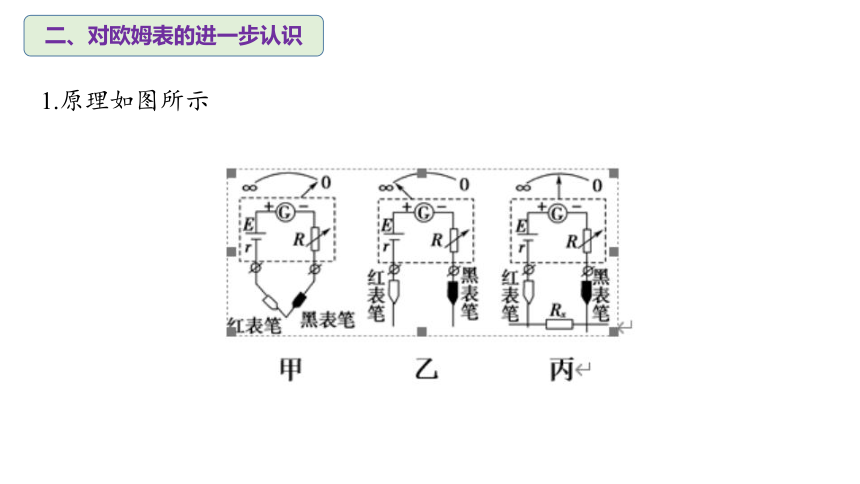

1.原理如图所示
二、对欧姆表的进一步认识
2．刻度标注
(1)“0 Ω”标注
当红、黑表笔相接时(如图甲所示)，相当于被测电阻Rx＝0，调节R的阻值，使＝Ig，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度的零点．注意此时欧姆表的内阻是(r＋Rg＋R)．
(2)“中值”标注
保持R不变，在两表笔间接一电阻Rx时，如图丙所示，使电流表指针恰指到满刻度的一半，即处，则此时Rx＝Rg＋R＋r，称为中值电阻，等于欧姆表内电阻值．
二、对欧姆表的进一步认识
(3)“∞ Ω”标注
当红、黑表笔不接触时(如图乙所示)相当于被测电阻Rx＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点．
(4)一般位置标注
由闭合电路的欧姆定律知I＝ ，每一电流值都对应一电阻值Rx，将电流刻度换成对应的电阻刻度，就可直接读电阻了．
通过观察发现，电压表、电流表和欧姆表的连接电路中都有一个表头，能不能让它们共用一个表头制成一个多用电表呢
A
A
B
A
A
B
R1
A
A
B
R2
电流表
欧姆表
电压表
三、多量程用电表的内部结构
三、多量程用电表的内部结构
各电路之间共用一个表头，当单刀多掷开关打到不同的电路，连通的电路不同，测量的物理量因此不同。
A、V、Ω三个表公用两个插孔，电流流向规定为：
正插孔进，
负插孔出。
即电流从
红表笔流入，
黑表笔流出。
多用电表的工作原理
如图所示是简化的多用电表的电路图，它由表头、直流电流测量电路、直流电压测量电路、电阻测量电路以及选择开关等部分组成，其中，1、2为电流测量端，3、4为电阻测量端，5、6为电压测量端．
测量时，红表笔插入“＋”插孔，黑表笔插入“－”插孔，并通过选择开关S接入与待测量相应的测量端
使用时电路只有一部分起作用．
三、多量程用电表的内部结构
E
E
A
B
1
2
3
4
5
6
三、多量程用电表的内部结构
问题1: 开关S调到1、2、3、4、5、6个位置时电表分别作为什么表
1、2为电流表
3、4为欧姆表
5、6为电压表
E
E
A
B
1
2
3
4
5
6
三、多量程用电表的内部结构
问题2: 在测量电流和电压时两个位置中哪个位置的量程比较大
电流：1大
电压：6大
例.如图所示是欧姆表的原理示意图，其中，电流表的满偏电流为300 μA，电阻Rg＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电源电动势E＝1.5 V，当电流是满偏电流的二分之一时，用它测得的电阻Rx是多少？
小试牛刀
解析：当电流表满偏时有Ig＝
其中R内为欧姆表的内阻，所以有
R内＝ ＝ Ω＝5 000 Ω
用它测量电阻Rx时，当指针指在表盘中央时有
Ig＝
解得Rx＝－R内＝5000 Ω 故测得的电阻Rx是5000 Ω.
小试牛刀
有一只电阻和一只半导体二极管串联，装在盒子里．盒子外面只露出三个接线柱A、B、C，如图所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框中画出盒内元件的符号和电路．
小试牛刀
解析：由A、C间的阻值情况可知，A、C间显然为一只电阻；由B、C间阻值情况和二极管的单向导电性可知，BC间应是一只二极管，且B接负极，C接正极；由A、B间的阻值情况可进一步验证上述判断是合理的，所以盒内元件的连接情况如图所示．
小试牛刀
本课小结
