11.4 串、并联电路
2023届物理必修三

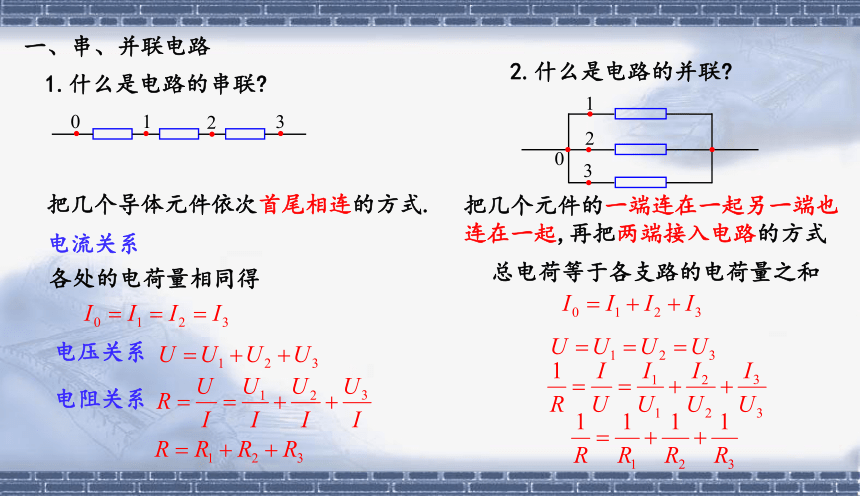

一、串、并联电路
1.什么是电路的串联
把几个导体元件依次首尾相连的方式.
2.什么是电路的并联
把几个元件的一端连在一起另一端也连在一起,再把两端接入电路的方式
电流关系
各处的电荷量相同得
总电荷等于各支路的电荷量之和
电压关系
电阻关系

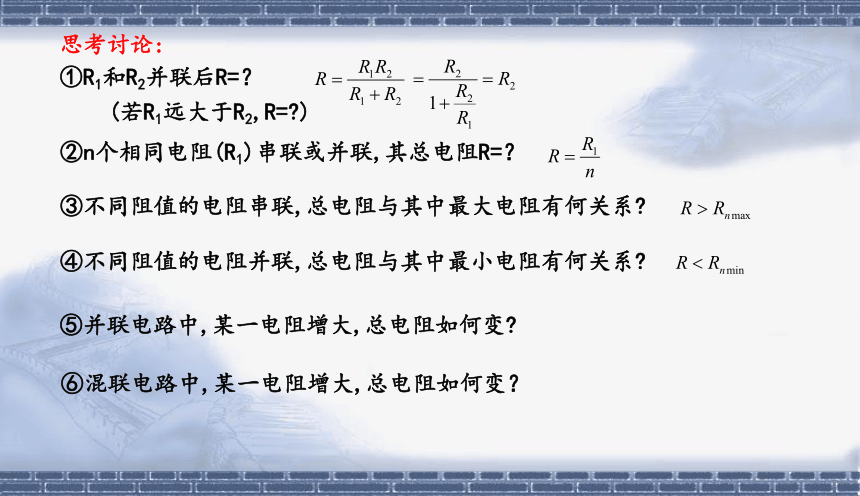

思考讨论:
②n个相同电阻(R1)串联或并联,其总电阻R=？
③不同阻值的电阻串联,总电阻与其中最大电阻有何关系
④不同阻值的电阻并联,总电阻与其中最小电阻有何关系
⑤并联电路中,某一电阻增大,总电阻如何变
⑥混联电路中,某一电阻增大,总电阻如何变？
①R1和R2并联后R=？
(若R1远大于R2,R= )

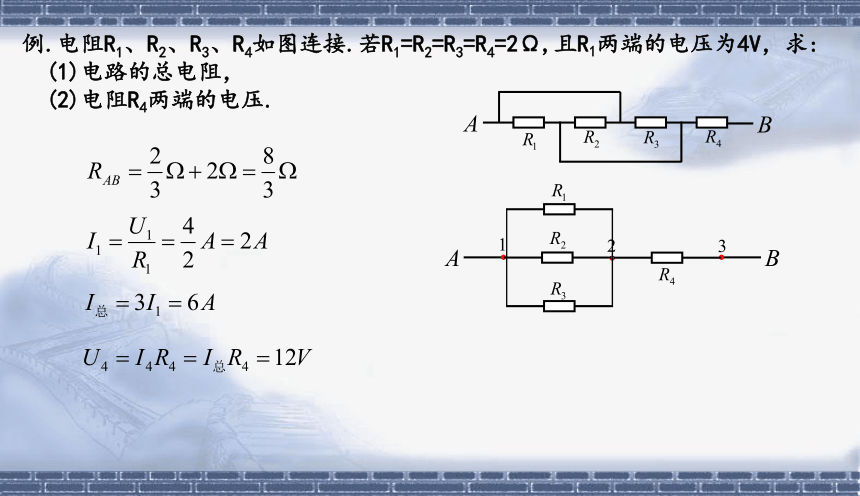

例.电阻R1、R2、R3、R4如图连接.若R1=R2=R3=R4=2Ω,且R1两端的电压为4V，求:
(1)电路的总电阻，
(2)电阻R4两端的电压.

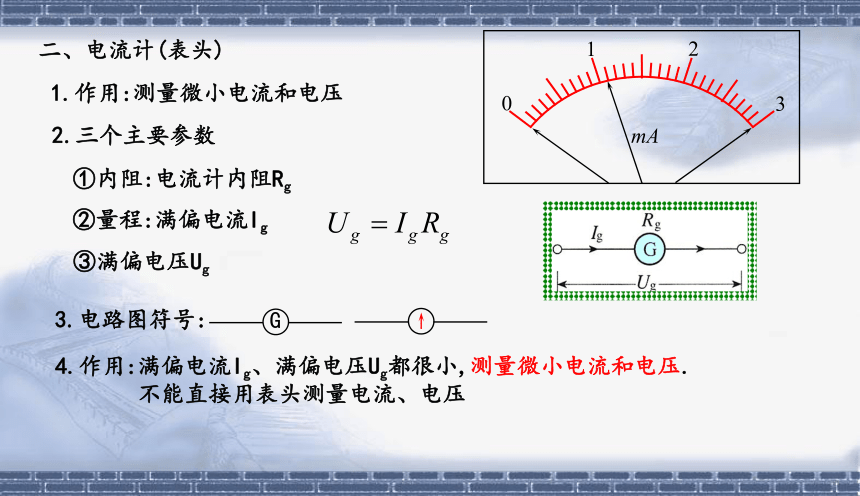

二、电流计(表头)
2.三个主要参数
①内阻:电流计内阻Rg
②量程:满偏电流Ig
③满偏电压Ug
1.作用:测量微小电流和电压
3.电路图符号:
G
4.作用:满偏电流Ig、满偏电压Ug都很小,测量微小电流和电压.
不能直接用表头测量电流、电压
mV
30
27
24
21
18
15
12
9
6
3

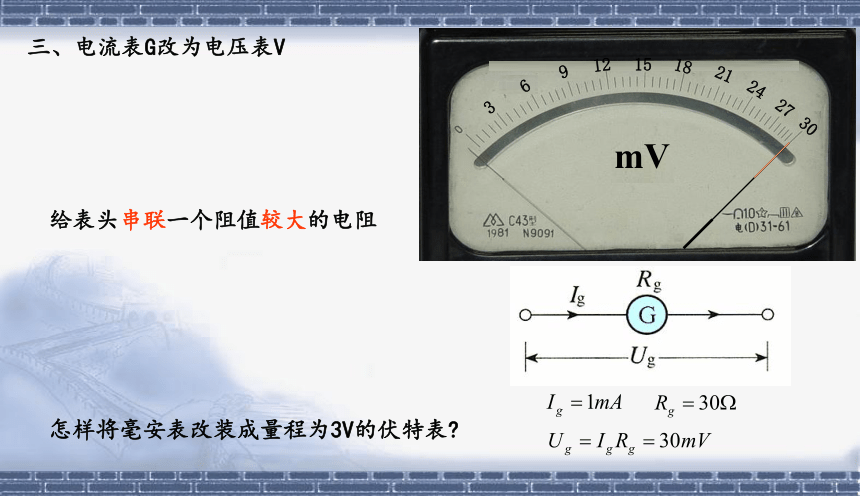

怎样将毫安表改装成量程为3V的伏特表
三、电流表G改为电压表V
给表头串联一个阻值较大的电阻
3
1.8
1.5
2.1
2.4
0.9
0.3
0.6
1.2
2.7
V
G

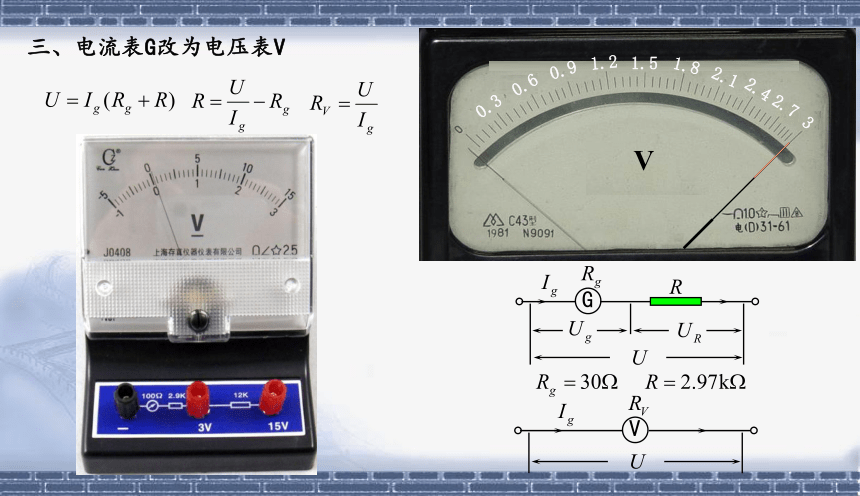

三、电流表G改为电压表V
V
已知电流表G的量程为0～100μA,内阻为600Ω,改装为量程为5V的电压表,应串联一个R1= 的电阻,改装为15V的电压表应串联R2= 的电阻,若改装为双量程电压表,画出电路图,标明阻值.
5V
15V
－
G
读出下列各电压表的读数
四、电流表G改为电流表A
能否增大电流表的量程
给表头并联一个阻值较小的电阻
四、电流表G改为电流表A
能否增大电流表的量程
A
G
0.3
0
怎样将毫安表改装成量程为0.6A的电流表
A
0.6
如图所示是一个双量程电流表,Ig=1mA,Rg=30Ω,计算R1和R2的阻值.
G
R2
R1
－
3A
0.6A
I1
I2
读出下列各电流表的读数
一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为 V.
思考1:用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时( )
A.两只电表的指针偏转角相同
B.两只电表的指针都不偏转
C.电流表指针的偏转角小于电压表指针的偏转角
D.电流表指针的偏转角大于电压表指针的偏转角
A
V
s
G
RA
RV
G
s
变式1.两个相同的电流表分别改装成两个量程分别为0.6A电流表A1和量程为3A的电流表A2,把它们接入如图所示的电路,闭合开关后:
①A1、A2的读数之比为 ;
②A1、A2的指针偏转角度之比为 .
V1
V2
变式2.两个相同的电流表分别改装成两个量程分别为3V的电压表V1和量程为9V的电压表V2,把它们接入如图所示的电路,闭合开关后:
①V1、V2的读数之比为 ;
②V1、V2的指针偏转角度之比为 .
A1
A2
