18.1
电能 电功

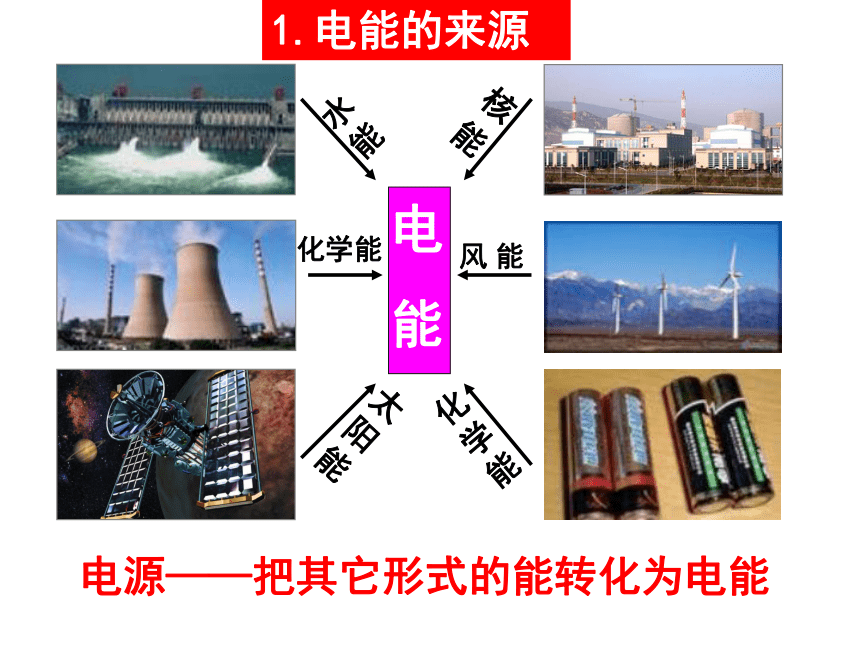

1.电能的来源
核能
化学能
电
能
水能
风 能
太阳能
化学能
电源——把其它形式的能转化为电能

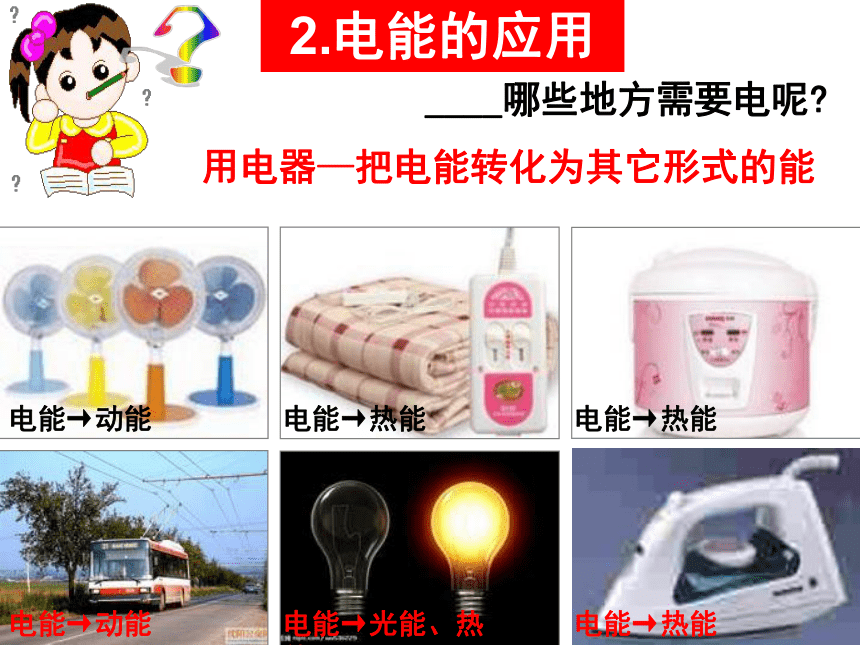

2.电能的应用
____哪些地方需要电呢
？
用电器—把电能转化为其它形式的能
电能→热能
电能→动能
电能→动能
电能→热能
电能→热能
电能→光能、热能

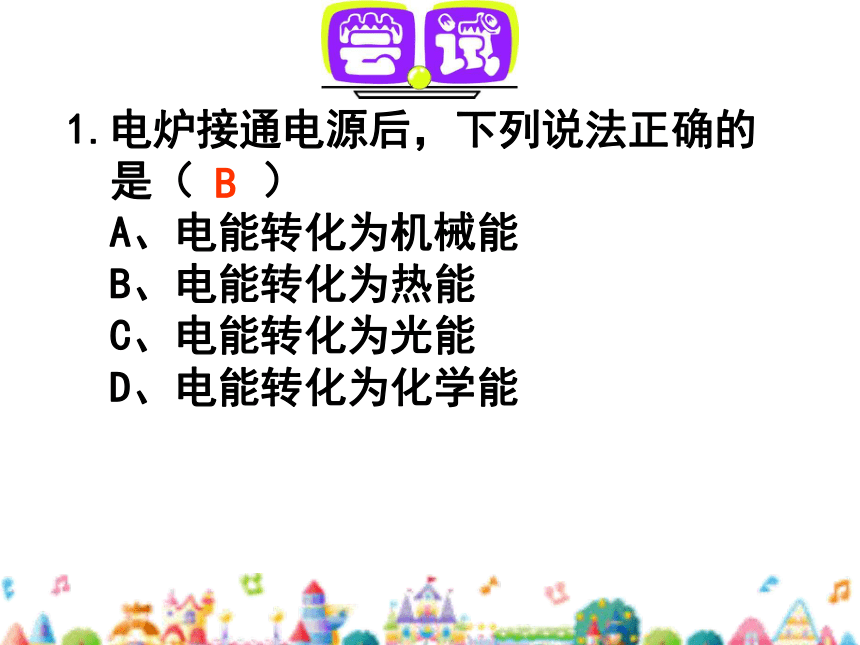

1.电炉接通电源后，下列说法正确的
是（ ）
A、电能转化为机械能
B、电能转化为热能
C、电能转化为光能
D、电能转化为化学能
B
电能的单位：
国际单位：焦耳（J )
常用单位：度（千瓦时） kW h
1度=1kW h=3.6×106J
(一)电能的单位

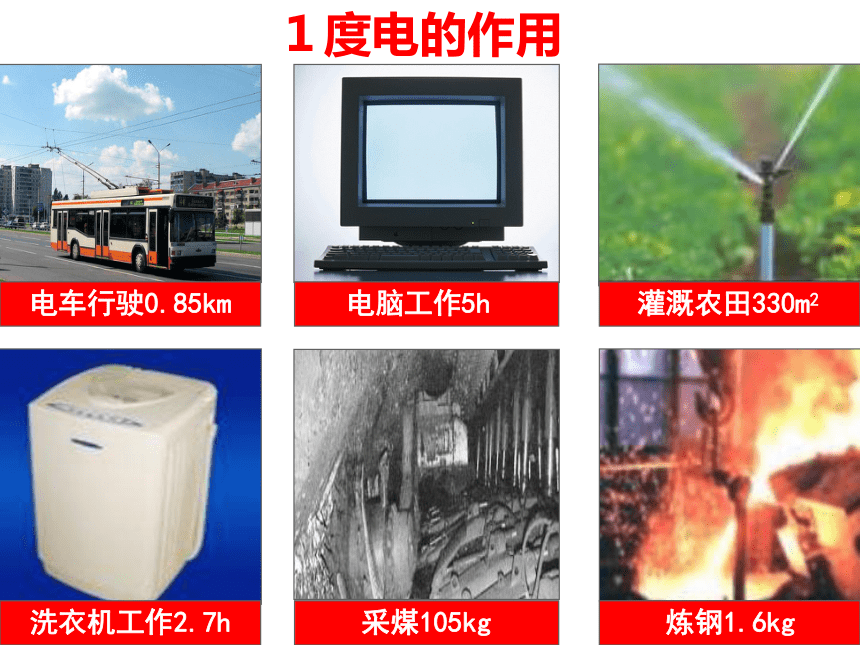

１度电的作用
电脑工作5h
电车行驶0.85km
灌溉农田330m2
炼钢1.6kg
洗衣机工作2.7h
采煤105kg

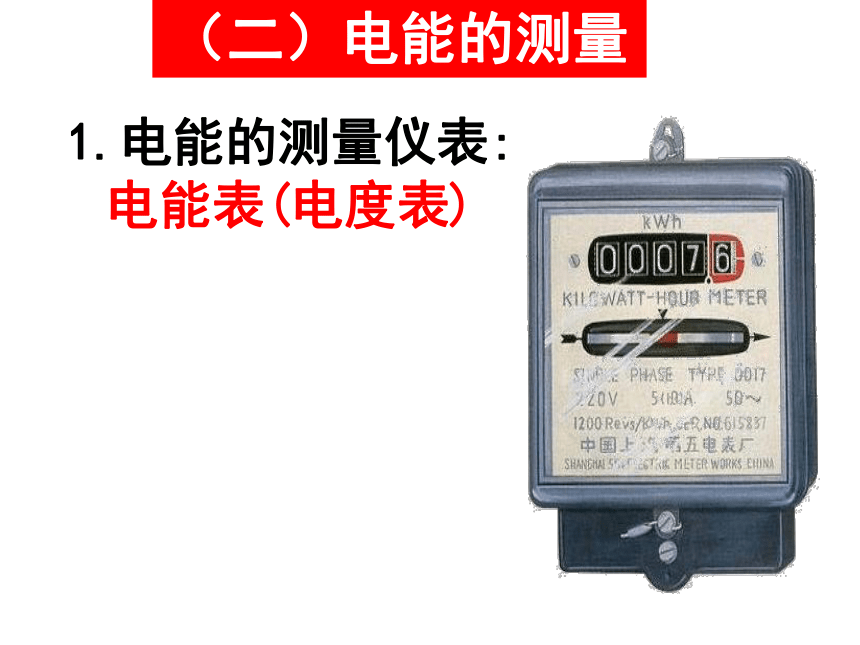

（二）电能的测量
1.电能的测量仪表: 电能表(电度表)
千瓦时,电能的单位。
计数器红圈里的数字是小数点后面的数字。
电表盘(转动铝盘）。
电能表在50Hz的电路中工作。
220V:表示这个电能表应该在220V的电路中使用。
5(10)A: 5A标定电流为5A，短时间内电流不超过10A。
用电器每消耗1千瓦时的电能,电能表上的转盘转过1200转。

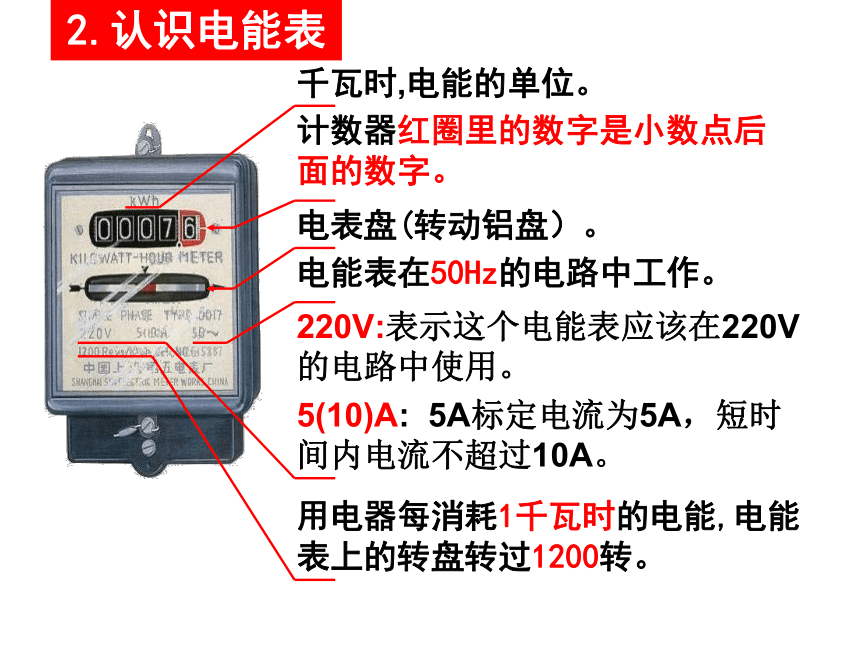

2.认识电能表
计数器红圈里的数字是小数点后面的数。
千瓦时，电能的单位。

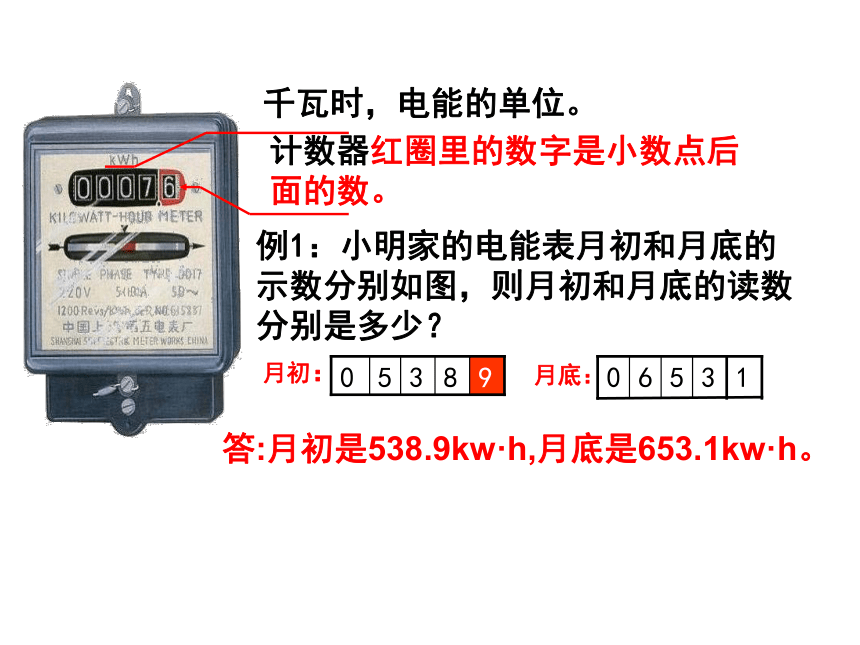

例1：小明家的电能表月初和月底的示数分别如图，则月初和月底的读数分别是多少？
月初：
9
8
3
5
0
月底：
3
5
6
0
1
答:月初是538.9kw·h,月底是653.1kw·h。
各式各样的电能表
DD23型电能表
DD862-4型电能表
DSY650电能表
ＩＣ卡电能表
电子式电能表
读数练习
转2转消耗的电能:W0= (kw·h)
转1转消耗的电能:W0= (kw·h)
用电器每消耗1kw· h的电能,电能表上的转盘转过1200转。
1200r/kW·h：表示为电能表的转速(符号用v表示),电能表在一定时间内表盘转过的转数用符号n表示。
1200
1
1200
2
电能计算:W =
v
n
注意：W 电能 千瓦时(kw· h)
n 转(r)数
V 转速 (r/kW·h)
3.电能的计算
1.小明家的电能表标着“3000r/(kW·h)”，现在室内只接了一只灯泡，测出转盘3min转了15转，则这只灯泡在这3min消耗的电能是 kW·h= J
解：灯泡在这3min消耗的电能是
W =
n
v
15r
3000r/kW·h
=
= kW·h
1
200
1
200
kW·h =
1
200
1
200
×3.6X106J
= 1.8X104J
1.8X104
4.小明一次观察班上安装的电能表有“600revs/(KW·h)”的字样。他观察电能表的转盘在2min内转动了60转。请你计算这2min内小明班上消耗多少千瓦时的电能？合多少焦？
解：根据题意有：
每转一转的电能： ×1kw·h
W= ×1kw·h=0.1 KW·h
W=0.1×3.6×106J =360000J
答：这2min内小明班上消耗电0.1 KW·h，合 360000J 。
练一练：
用电：W = kw h
W月末 – W月初= 111
电能计算:W =W1-W2
消耗的电能等于计数器上两次读数之差
4 2 6 7 8
4 3 7 4 4
W月初=______kw h
W月末=______kw h
月初:
月底:
W= kw h
4267.8
4374.4
W月末 – W月初= 106.6
本月份用电：
　　1．电能转化为其他形式的能的过程就是电流做功的过程。
　　有多少电能发生了转化就说电流做了多少功。
　　2．计算电流做的功：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　公式：
4、电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
　　1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解析：
90 mA=0.09 A
W=UIt =220 V×0.09 A×5 h=0.099 kW·h
　　这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。
练一练
　　2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，安时容量为750 mA·h。它充满电后所储存的电能是_______J。
It
解析：
　　电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
练一练
3．有关电功计算的导出公式
W = UIt
I =
U
R
W = I2Rt
W =
U2
R
t
通过本节课的学习，你都知道了哪些知识 ？
第一节 电能
电
能
1.来源:
3.计算
2.应用:
电源把其它形式的能转化成电能。
用电器把电能转化成其它形式的能。
1.单位:
2.电能表的作用和几个参数:
3.公式:
常用单位:千瓦时(kw·h)
国际单位:焦耳(J)
换算关系:1kw·h=3.6×106 J
(1)电能表作用:测用电器在一定时间内消耗的电能。
(2)参数220V; 10(20)A; 50Hz; 1200r/kw.h
的意义
v
n
W0= = W1 – W2
