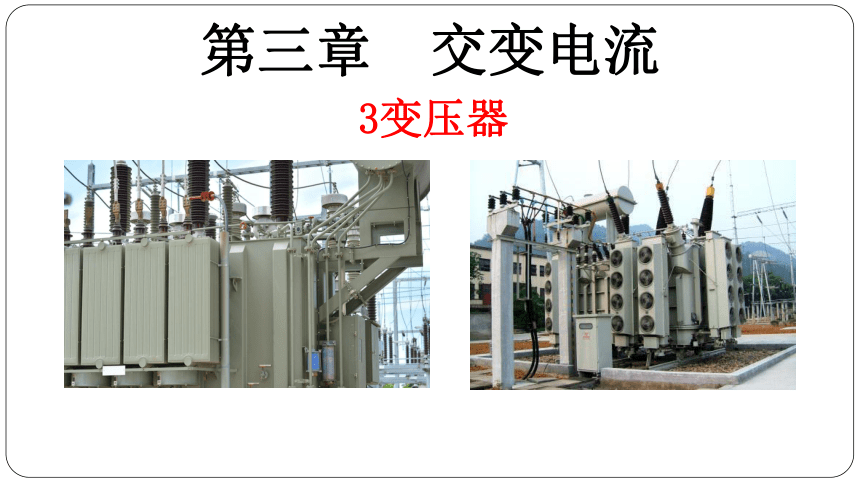

3变压器
第三章 交变电流

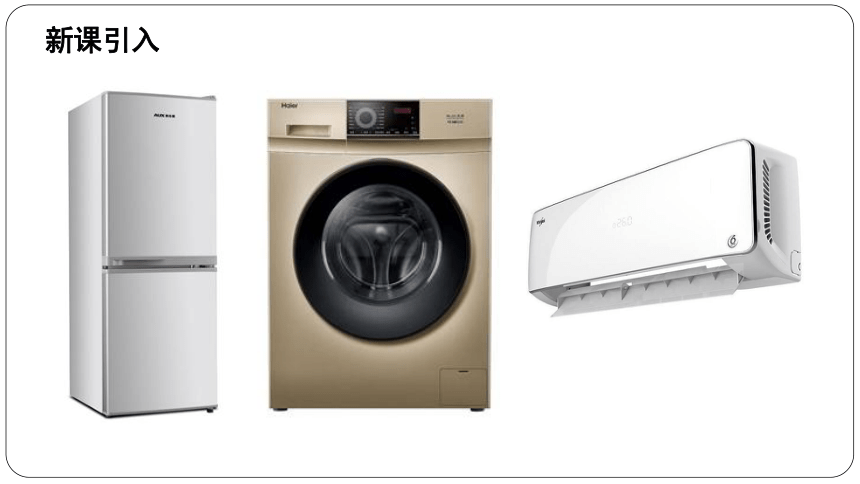

新课引入
新课引入

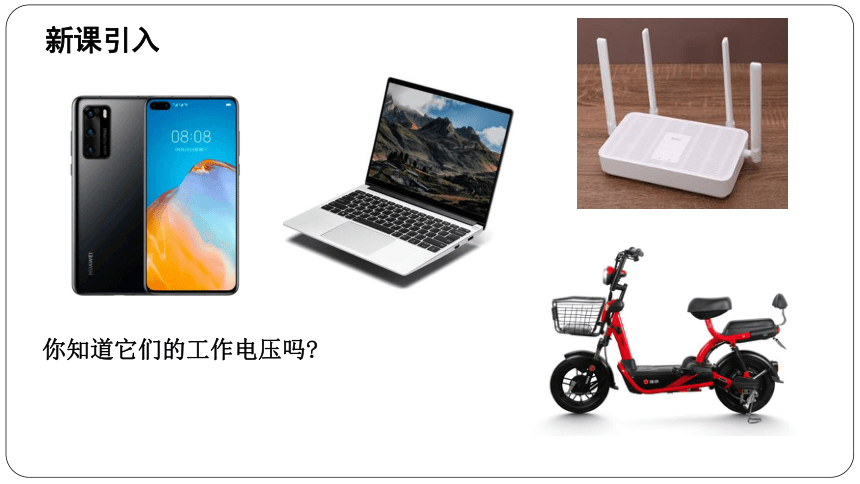

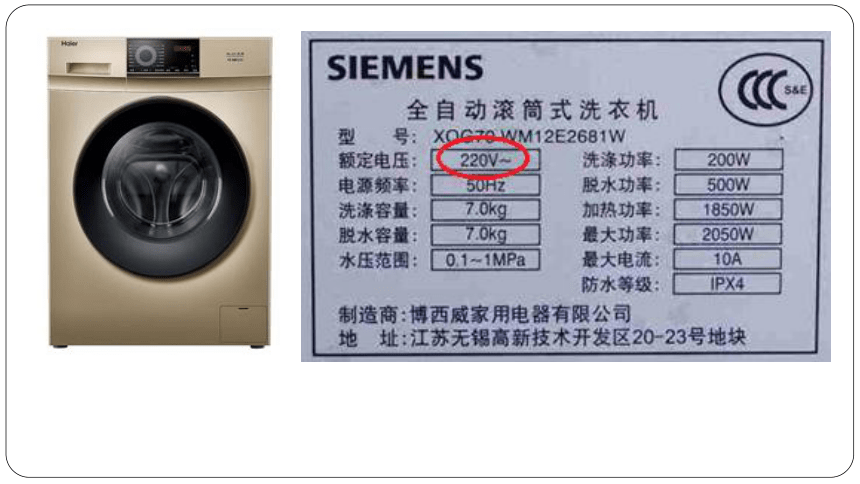

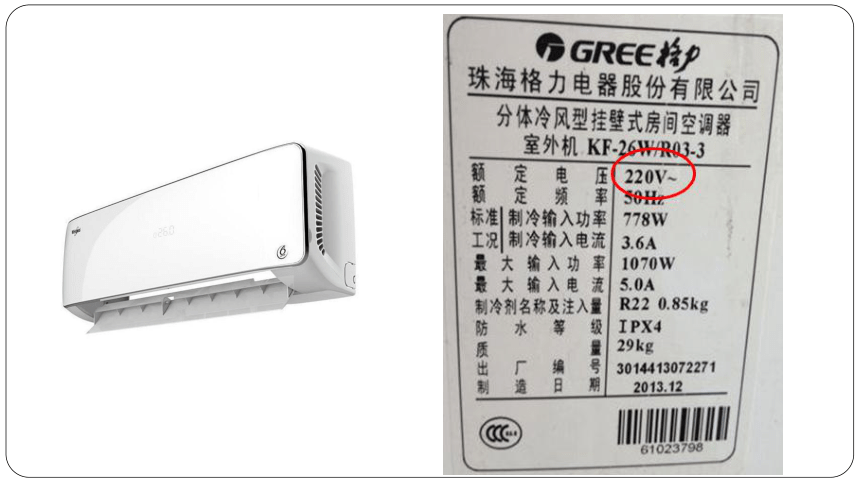

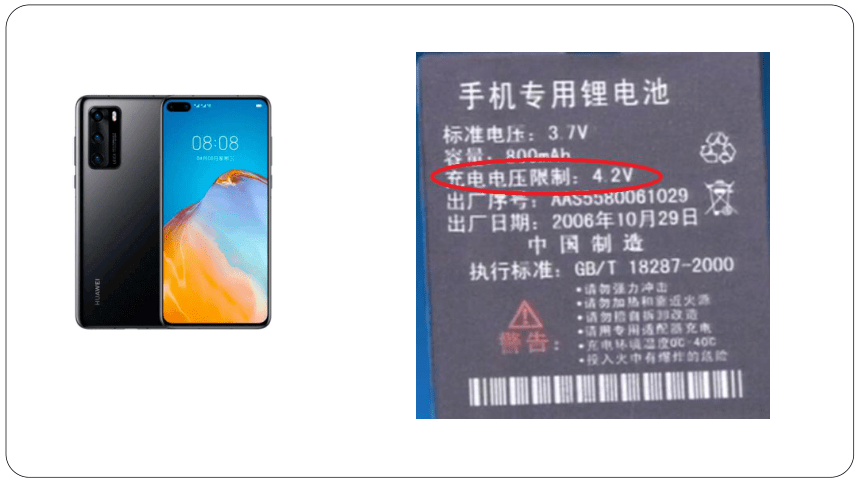

你知道它们的工作电压吗

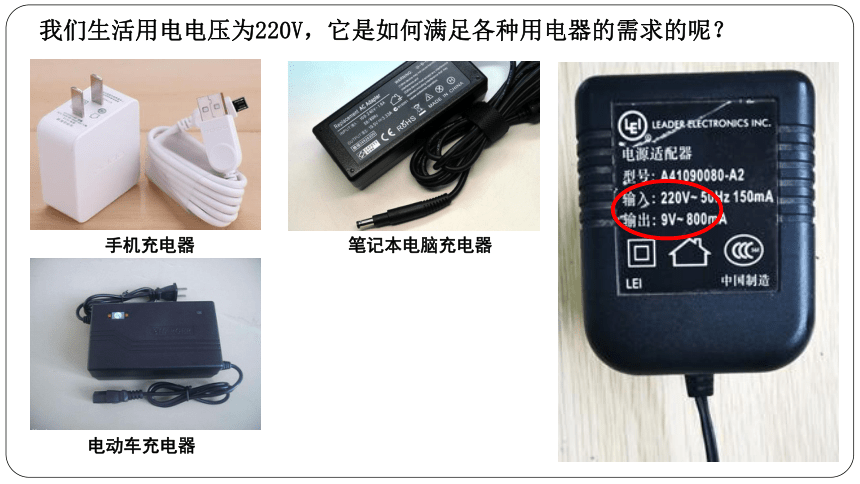

手机充电器

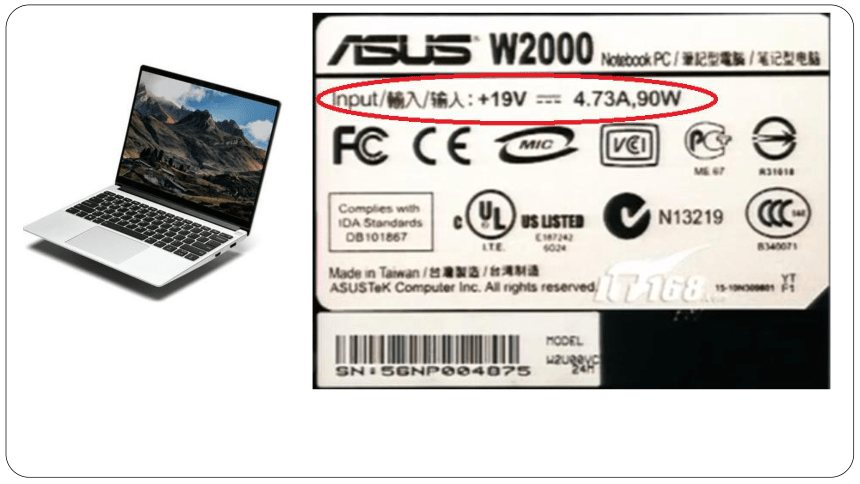

笔记本电脑充电器
我们生活用电电压为220V，它是如何满足各种用电器的需求的呢？
电动车充电器

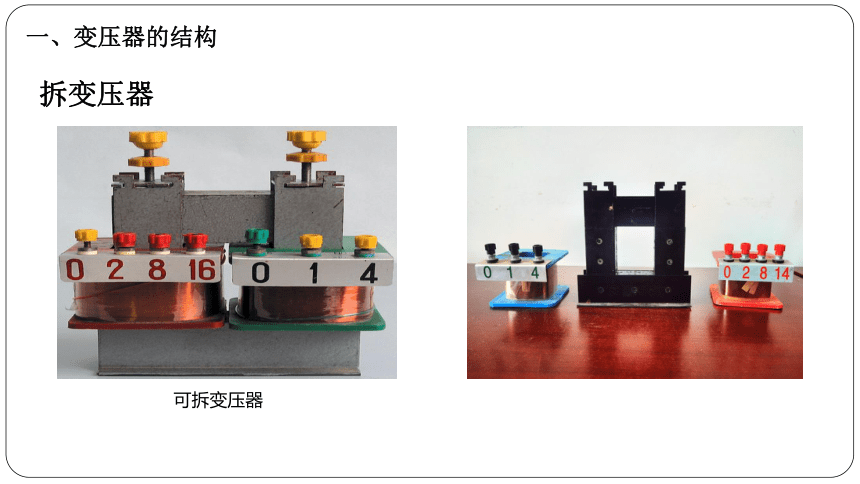

可拆变压器
拆变压器
一、变压器的结构
一、变压器的结构
可拆变压器
电路符号
一、变压器的结构
一、变压器的结构
一、变压器的结构
可拆变压器
思考1：变压器真的可以变压吗？
思考2：变压器可以改变恒定电流的电压吗？
思考3：原线圈中电流满足什么条件时，变压器才可以改变电压？
二、变压器的原理
电磁感应（互感）
思考5：线圈为什么要套在铁芯中，如果没有铁芯，变压器还能工作吗？
思考4：变压器为什么可以改变电压呢？为什么可以传递能量呢？
二、变压器的原理
电磁感应（互感）
思考6：请同学们根据所学知识猜想变压器输出电压与哪些因素有关？
原线圈匝数、原线圈匝数、输入电压
思考7：探究多个物理量之间的关系，要用什么方法？
三、实验探究
（一）探究输出电压与副线圈匝数的关系（控制和不变）
实验次数 原线圈匝数（匝） 副线圈匝数（匝） 输入电压(V) 输出电压(V)
(一) 1 400 200
2 800
3 1400
（二） 4 100 800
5 400
（三） 6 400 800
7
（三）探究输出电压与副线圈匝数的关系（控制和不变）
（二）探究输出电压与副线圈匝数的关系（控制和不变）
实验结论：
副线圈匝数越大、原线圈匝数越小、变压器输入电压越大，输出电压越大
实验误差分析：
1.铜损：电流通过变压器线圈发热。
2.铁损：铁芯在交变磁场的作用下产生涡流发热。
3.漏磁：交变电流产生的磁场不可能完全局限在铁芯内。
四、理想变压器
1.“三无”：无漏磁、无铁损、无铜损
2.“两同”：磁通量、能量
实际的变压器效率是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到以上。
升压变压器
降压变压器
思考1：变压器原副线圈中的电流有什么样的关系呢？
思考2：变压器线圈中的电流越大，所用的导线应当越粗。降压变压器中哪个线圈应该使用较粗的导线？为什么？
五、课堂小结
科学思维——构建理想化模型
实际变压器
理想变压器
