中小学教育资源及组卷应用平台

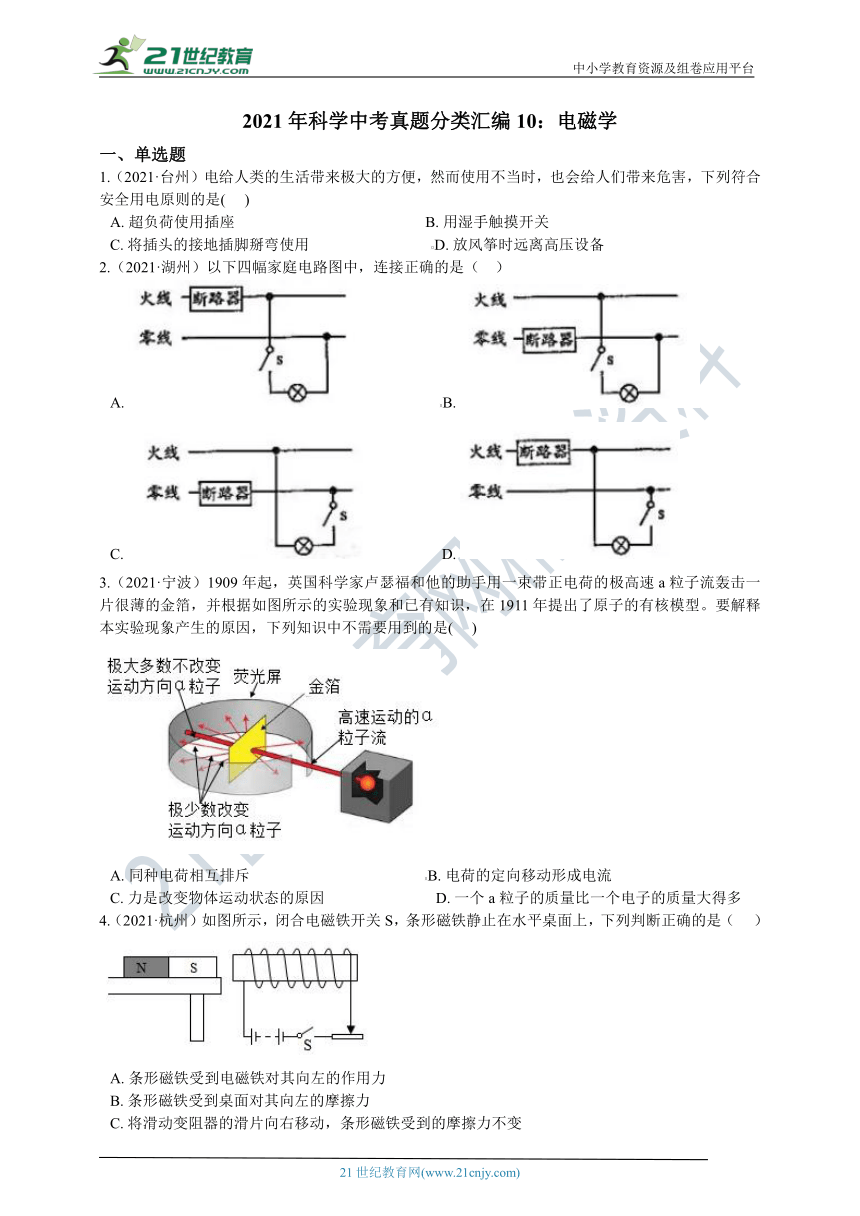

2021年科学中考真题分类汇编10：电磁学
一、单选题
1.（2021·台州）电给人类的生活带来极大的方便，然而使用不当时，也会给人们带来危害，下列符合安全用电原则的是( )
A. 超负荷使用插座 B. 用湿手触摸开关
C. 将插头的接地插脚掰弯使用 D. 放风筝时远离高压设备
2.（2021·湖州）以下四幅家庭电路图中，连接正确的是（ ）
A. B.
C. D.
3.（2021·宁波）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极高速a粒子流轰击一片很薄的金箔，并根据如图所示的实验现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需要用到的是( )
A. 同种电荷相互排斥 B. 电荷的定向移动形成电流
C. 力是改变物体运动状态的原因 D. 一个a粒子的质量比一个电子的质量大得多
4.（2021·杭州）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，下列判断正确的是（ ）
A. 条形磁铁受到电磁铁对其向左的作用力
B. 条形磁铁受到桌面对其向左的摩擦力
C. 将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D. 若只改变电源的正负极，条形磁铁受到的摩擦力变大

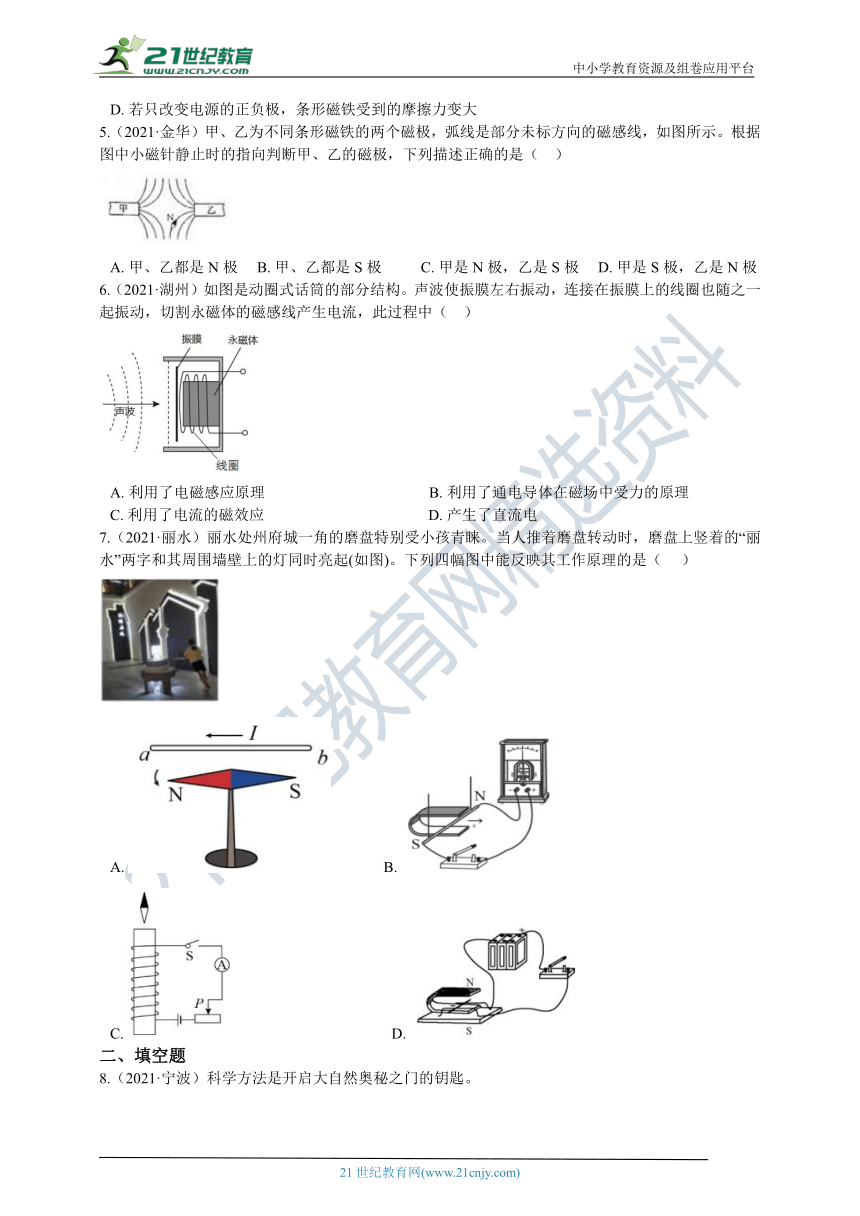

5.（2021·金华）甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（ ）
A. 甲、乙都是N极 B. 甲、乙都是S极 C. 甲是N极，乙是S极 D. 甲是S极，乙是N极
6.（2021·湖州）如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）
A. 利用了电磁感应原理 B. 利用了通电导体在磁场中受力的原理
C. 利用了电流的磁效应 D. 产生了直流电
7.（2021·丽水）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起(如图)。下列四幅图中能反映其工作原理的是（ ）
A. B.
C. D.
二、填空题
8.（2021·宁波）科学方法是开启大自然奥秘之门的钥匙。

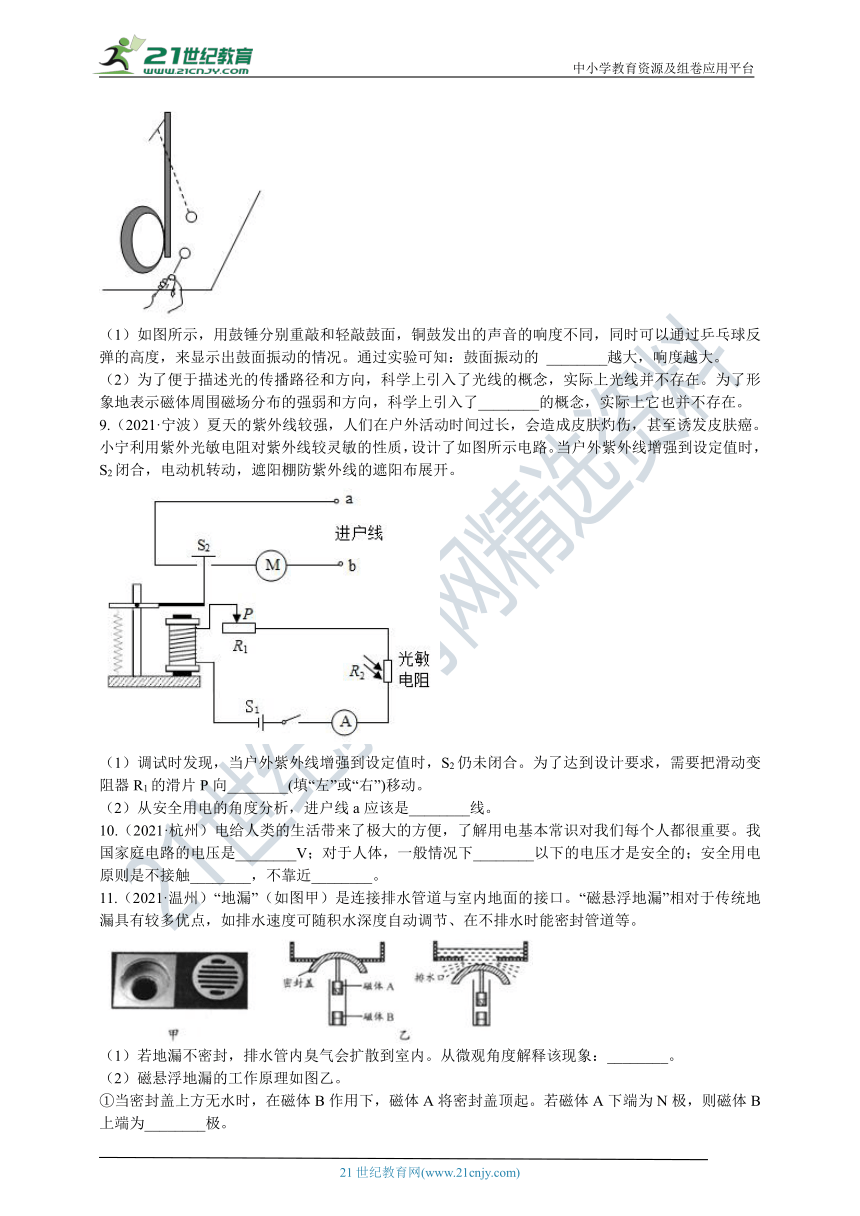

（1）如图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的响度不同，同时可以通过乒乓球反弹的高度，来显示出鼓面振动的情况。通过实验可知：鼓面振动的 ________越大，响度越大。
（2）为了便于描述光的传播路径和方向，科学上引入了光线的概念，实际上光线并不存在。为了形象地表示磁体周围磁场分布的强弱和方向，科学上引入了________的概念，实际上它也并不存在。
9.（2021·宁波）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向________(填“左”或“右”)移动。
（2）从安全用电的角度分析，进户线a应该是________线。
10.（2021·杭州）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是________V；对于人体，一般情况下________以下的电压才是安全的；安全用电原则是不接触________，不靠近________。
11.（2021·温州）“地漏”（如图甲）是连接排水管道与室内地面的接口。“磁悬浮地漏”相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节、在不排水时能密封管道等。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象：________。
（2）磁悬浮地漏的工作原理如图乙。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁体B上端为________极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是________。
12.（2021·嘉兴）电动机在现代生产、生活中有广泛的应用，
（1）如图所示是电动机原理图， 将通电线圈abcd置于磁场中，线圈的ab、cd边受到________，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中________来实现倒车。
13.（2021·衢州）绿色生态理念要求人们注重环保节能。如图是额定功率为5W的LED灯与60W的白炽灯，LED灯直接把电转化为光，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
（1）使用________灯照明更符合绿色生态理念。
（2）两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
14.（2021·台州）某电热器的简化电路如图所示，可通过转动旋钮开关实现加热和保温功能。该电热器额定电压为220伏，R1=2000欧，R2=484欧。
（1）开关转至ac位置时，电阻R1和R2的连接方式是________。
（2）开关转至bd位置时，该电热器可实现________功能、它的额定功率是________瓦。
三、解答题
15.（2021·杭州）如图电路中，电源电压恒为4.5V，灯泡规格是“3V 0.75”。
（1）灯泡正常工作时，电压表V1、V2示数分别为多少 滑动变阻器接入的电阻为多少
（2）灯泡正常工作4分钟，整个电路消耗的电能是多少

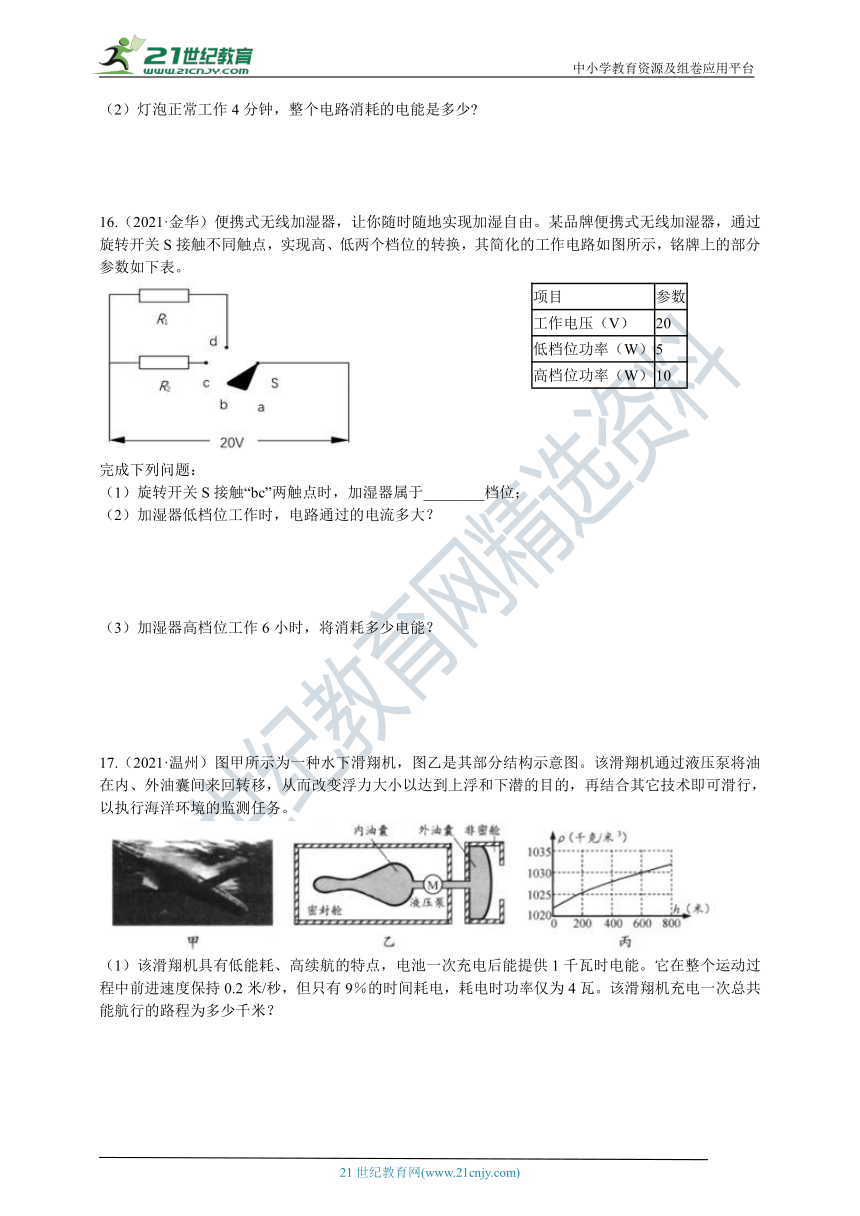

16.（2021·金华）便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高、低两个档位的转换，其简化的工作电路如图所示，铭牌上的部分参数如下表。
项目 参数
工作电压（V） 20
低档位功率（W） 5
高档位功率（W） 10
完成下列问题：
（1）旋转开关S接触“bc”两触点时，加湿器属于________档位；
（2）加湿器低档位工作时，电路通过的电流多大？
（3）加湿器高档位工作6小时，将消耗多少电能？
17.（2021·温州）图甲所示为一种水下滑翔机，图乙是其部分结构示意图。该滑翔机通过液压泵将油在内、外油囊间来回转移，从而改变浮力大小以达到上浮和下潜的目的，再结合其它技术即可滑行，以执行海洋环境的监测任务。
（1）该滑翔机具有低能耗、高续航的特点，电池一次充电后能提供1千瓦时电能。它在整个运动过程中前进速度保持0.2米/秒，但只有9％的时间耗电，耗电时功率仅为4瓦。该滑翔机充电一次总共能航行的路程为多少千米？
（2）该滑翔机总重515牛。当外油囊中无油时，滑翔机排开水的体积为0.0495米3。已知海水密度随深度变化情况如图丙所示。当该滑翔机在600米深度悬浮时，外油囊中油的体积为多少米3。（忽略海水压强对油和滑翔机外壳体积的影响）
18.（2021·绍兴）某兴趣小组设计了一种恒温箱电路,如图甲所示,工作电路电源电压U1=220V,R1=242Ω。控制电路电源电压U2=3V,R2=300Ω,热敏电阻R能即时感知恒温箱内温度,其阻值与温度的关系如图乙, 不计线圈的电阻。当线圈中的电流大于或等于40mA时, 继电器的衔铁被吸合,动触点A与静触点B接触; 当线圈中的电流小于或等于30mA时衔铁被释放,动触点A与静触点C接触。求:
（1）闭合开关S1和S2,恒温箱开始工作,此时衔铁的动触点A与________(选填“B”或“C”)静触点相接触。
（2）电热丝R1正常工作5分钟消耗的电能。
（3）分析计算恒温箱正常工作时的温度变化范围。
19.（2021·湖州）小萍同学想利用图甲所示电路研究通过小灯泡(额定电压为3伏)的电流与它两端电压的关系。她根据图甲完成图乙的部分连接，待连接完整后，移动滑动变阻器滑片，记录了多组数据，作出了图像a，还作出了电流大小与电源电压大小的关系图像b(如图丙所示)。(已知滑动变阻器最大阻值为20欧)。
（1）根据图甲将图乙中的实物图连接完整。(要求：滑动变阻器滑片向右移动，小灯泡变亮)
（2）根据图像a，描述通过小灯泡的电流与小灯泡两端电压的关系。________
（3）当电流表示数为0.12A时，电压表的示数为多少
（4）图丙阴影部分的面积表示________。
20.（2021·台州）如图是某兴小组制作的“电子秤”的结构简图，其中的电磁铁和永磁体之间相互排斥。对秤盘产生向上的力。当秤盘上放置质量不同的物体时，可通过调节滑动变阻器改变电流大小，从而改变斥力大小。使指针始终指在“a”位置。此时，该电子秤所称量物体质量m跟电路中电流I的关系可视为：m=k(k为500克/安)。据此原理、可将电流表改装成“质量显示仪”达到称量质量的目的。
（1）图中电磁铁和水磁体之间要产生斥力，则永磁体下端应为________极。
（2）当放上物体后，为了使指针仍处在"a”位置，必须将滑动变阻器滑片向________端移动。
（3）图中电源电压为9伏，线圈电阻为10欧、线圈允许通过的最大电流为0.8安，滑动变阻器规格为“5002A"，电流表量程为0~0.6安。
①计算该电子秤所能称量物体质量的范围________.
②要增大该电子秤的称量范围，以下方法可行的是________。(假设弹簧等元件均能正常工作)
A．增大电源电压
B．换用"100Ω；1A”的滑动变阻器
C．电流表的量程换用“0~3安”
21.（2021·台州）是某简易吊装机、其简化结构如图乙所示。
（1）吊装机工作时，顶端定滑轮的作用是________。
（2）吊装机总重为1500牛，其重力作用线通过A点。结合乙图数据计算，当吊装机匀速吊起重物时，为防止翻倒，最多能吊起多少牛的重物？
（3）吊装机在使用时，通常在一定位置压上配重防止翻倒。将同一配重分别放在图中D，E，F处时，能达到最佳防翻效果的是________。
（4）电动机的额定功率是1200瓦，正常工作时消耗的电能有75%转化为重物的机械能。当吊装机配重足够时，可在10秒内使重物匀速上升3米，求所吊重物受到的重力大小。
22.（2021·宁波）如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V 2.4W"字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
（1）求灯泡L正常发光时，通过灯泡L的电流大小。
（2）金属丝OA的电阻Ra=________Ω。
（3）继续滑动图甲中滑片P到OB段，当PB= OB时，电流表示数为0.36A；当PB= OB时，小灯泡正常发光。用图甲中的电源、小灯泡和三条金属丝连成图乙所示电路。闭合开关S，使滑片P在OC上移动，当PO= OC时，电压表示数为4.8V；当PO= OC时，电压表示数为6.0V。求金属丝OC的电阻Rc的大小和电源电压大小。
23.（2021·嘉兴）学习了电学知识后，某科学兴趣小组开展制作“电热水壶”的项目化学习。
【项目任务】制作一款电热水壶。经过小组同学讨论后确定电热水壶的要求如下：容积：1L：
功能：①加热：②保温：
性能：能在7分钟内将1L水从20℃加热到100℃(不计热量损失)。
（1）【方案设计】为实现上述功能，同学们利用两个不同阻值的电阻（R1（2）【器材选择】若该壶是按照方案一设计的，根据项目任务中的性能要求，选择的加热电阻阻值最大为多少欧姆 [Q吸= cm(t-to) ，c水=4.2×103J/(kg℃) ]
（3）【方案反思】有同学认为电器设计还应考虑使用安全，从安全角度提出一条设计建议________。
【项目制作】……
24.（2021·丽水）智能家居带给我们健康、舒适的生活，如智能马桶(图甲)。某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2；可接a或b，再通过开关S1的通断，实现“高、中、低"三种温档的调节，其中低温档的功率为20瓦，电阻R1为1210欧。
（1）座圈加热时，把电能转化为________能；
（2）当开关S1闭合、S2接a时，该座圈的电路相当于下列选项中的________；
（3）1千瓦时的电能可供该座圈低温档工作多少小时？
（4）该座圈处于中温档工作时的电功率为多少？
四、实验探究题
25.（2021·杭州）小金利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡额定电压为2.5V，电源电压恒定。
（1）依据图甲，请在答题卷上用笔画线代替导线，将图乙中的实物图补充完整。
（2）小金正确连接实物电路，闭合开关后，移动滑动变阻器的滑片至某位置时，电压表示数如图丙所示，此时灯泡两端电压为________V。接下来调节滑动变阻器的滑片向________(选填“A”或“B”)端移动，直至小灯泡正常发光。
26.（2021·金华）研究性学习小组利用图甲电路研究电阻的电功率变化规律。图注电源电压恒为4V，R0为定值电阻，R为滑动变阻器。实验过程中，调节滑动变阻器，逐次读取数据并记录，计算定值电阻电功率。数据如下表：
实验次数 1 2 3 4 5
电流（A） 0.10 0.15 0.20 0.25 0.30
电压（V） 1.0 1.5 2.0 2.5 3.0
R0的电功率（W） 0.10 0.225 0.40 0.625 0.90
（1）完成第3次实验后，接下来要获得第4次实验的数据，则滑动变阻器R的滑片P应向________（选填“左”或“右”）移动到适当位置；
（2）小组同学根据表中数据，得出了定值电阻R0的电功率与其电流的定量关系。他们的结论正确的是：
A.定值电阻的电功率与电流成正比
B.定值电阻的电功率与电流的平方成正比
（3）小科提出：要得知滑动变阻器的电功率，还需要用电压表测出滑动变阻器两端的电压；小金却认为：无需测滑动变阻器两端的电压，通过推算即可得出滑动变阻器的电功率。比如，当定值电阻两端的电压为1.0V时，滑动变阻器的电功率为________瓦；
（4）小组同学对小金的方法进行了归纳，结合表中数据，画出了电路总功率和定值电阻功率与电流的P-I关系图像（如图乙所示）。请分析判断，图中线段AA’表示的含义是________。
27.（2021·绍兴）在“测量小灯泡的功率”实验中,电源为2节干电池,小灯泡标有“2.5V”字样。
（1）按图甲方式连接好电路,小敏刚要闭合开关时,同组同学提醒他的操作有一个不妥之处,请你帮他指出:________。
（2）闭合开关后,无论怎样调节滑动变阻器, 小敏发现小灯泡始终不发光,电压表示数接近于3V保持不变,电流表示数始终为零,则故障原因可能是 ________。
（3）排除故障后,小敏闭合开关进行实验,当电压表示数为2.5V时,电流表示数如图乙所示,则小灯泡的额定功率为________W。
（4）实验结束后,小组同学对测量结果进行误差分析,考虑到电压表中也有电流通过,该电路所测小灯泡的额定功率与真实值相比 ________ (选填“偏大”或“偏小”)。
五、综合说理题
28.（2021·绍兴）材料:爷爷家的电饭锅不能做饭了,小敏检查发现:电源插头处有烧焦的痕迹奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着。看,烧坏了吧! ”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了! ”
奶奶:“没电 没电你摸摸,不电死你才怪!” ……
思考:爷爷说的“没电” 奶奶认为的“有电” 插头烧焦的原因可能是……
结合你所掌握的科学知识,请给爷爷和奶奶一个合理的解释以及安全用电的建议。
答案解析部分
一、单选题
1. D
解析：根据安全用电的原则判断。
超负荷使用插座，会导致插座发热，损坏电器甚至引发火灾，故A错误；
用湿手触摸开关会导致触电，故B错误；
将插头的接地插脚掰弯使用，致使用电器不能很好的接地，有安全隐患，故C错误；
安全用电的原则：不靠近高压带电体，不接触低压带电体，所以放风筝时远离高压设备，故D正确。
故选D。
2. A
解析：根据家庭电路安全用电的知识分析判断。
在家庭电路中，断路器应该接在火线上；开关应该接在火线和灯泡之间，故A正确，而B、C、D错误。
故选A。
3. B
解析：根据题目描述物理过程和现象，分析其中包含的物理原理即可。
A.α粒子带正电，原子核也带正电，根据同种电荷相互排斥可知，靠近原子核的α粒子会受到排斥力而改变运动轨迹，故A不合题意；
B.根据题目描述可知，实验过程没有涉及电流形成的知识，故B符合题意；
C.α粒子受到排斥力后改变了运动方向，这说明力是改变物体运动状态的原因，故C不合题意；
D.α粒子高速运动能够轰击原子，这说明它带有很大的能量，即一个a粒子的质量比一个电子的质量大得多，故D不合题意。
故选B。
4. A
解析：（1）首先根据安培定则确定电磁铁的极性，再根据磁极之间的相互作用确定条形磁铁受到的作用力方向；
（2）根据二力平衡的折射判断条形磁铁受到摩擦力的方向；
（3）根据滑片移动方向确定阻值变化，进而确定电流变化，从而确定电磁铁的磁力变化，最后根据二力平衡确定条形磁铁受到摩擦力的大小变化；
（4）根据影响电磁铁磁场强弱的因素分析判断。
根据图片可知，线圈上电流方向像下；右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，则右端为电磁铁的N极，左端为S极。根据“同名磁极相互排斥”可知，条形磁铁受到向左的排斥力，故A正确；
条形磁铁处于静止状态，它受到的摩擦力与排斥力相互平衡，即二者方向相反。因为排斥力向左，所以摩擦力向右，故B错误；
将滑动变阻器的滑片向右移动，变阻器的阻值变大，通过电磁铁的电流变小，电磁铁的磁场变弱，条形磁铁受到的排斥力减小。根据二力平衡的知识可知，它受到的摩擦力减小，故C错误；
若只改变电源的正负极，那么通过电磁铁的电流方向改变，但是电流大小不变，则条形磁铁受到的排斥力的大小不变，最终它受到的摩擦力大小不变，故D错误。
故选A。
5. B
解析：根据磁极之间的相互作用规律确定乙的磁极，根据磁感线的形状确定甲和乙磁极的关系，进而确定甲的磁极。
小磁针的上端为N极，根据“异名磁极相互吸引”可知，乙为S极。甲和乙之间磁感线呈顶牛之势，二者为同极，则甲为S极，故B正确，而A、C、D错误。
故选B。
6. A
解析：闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，据此分析判断。
声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，这里利用了电磁感应原理，故A正确，而B、C、D错误。
故选A。
7. B
解析：根据“人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起”可知，这个装置相当于发电机，工作原理是电磁感应现象，据此分析判断。
A.当导线中有电流经过时，小磁针的指向发生改变，说明通电导线周围存在磁场，故A不合题意；
B.闭合开关后，导体在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，这就是电磁感应现象，故B符合题意；
C.闭合开关后，小磁针的指向发生偏转，说明通电线圈会产生磁场，故C不合题意；
D.闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，故D不合题意。
故选B。
二、填空题
8. （1）幅度(或振幅)
（2）磁感线
解析：（1）根据响度与振幅的关系解答；
（2）根据磁感线的定义和用途分析解答。
（1）如图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的响度不同，同时可以通过乒乓球反弹的高度，来显示出鼓面振动的情况。通过实验可知：鼓面振动的幅度(或振幅)越大，响度越大。
（2）为了形象地表示磁体周围磁场分布的强弱和方向，科学上引入了磁感线的概念，实际上它也并不存在。
9. （1）右
（2）相(火)
解析：（1）电动机通过电磁铁控制，此时S2没有闭合，说明电磁铁的磁场太弱，根据影响电磁铁磁场强弱的因素分析电流的变化，推测电阻的变化，最终确定变阻器的滑片移动方向。
（2）根据家庭电路安全用电的接线方法判断即可。
（1）电动机通过电磁铁控制，此时S2没有闭合，说明电磁铁的磁场太弱，即通过电磁铁的电流太小。为了增大磁场，就必须增大电流而减小电阻，因此变阻器的滑片应该向右移动。
（2）在家庭电路中，开关必须接在火线上，因此进户线a应该接火线。
10. 220；36；低压带电体；高压带电体
解析：熟记安全用电的常识即可解答.
家庭电压为220V；一般情况下人体的安全电压为36V，有时人体潮湿的话，安全电压下降到24V，甚至12V以下；用电安全是不接触低压带电体，不靠近高压带电体。
故答案为：220； 36 ；低压带电体；高压带电体
11. （1）分子做无规则运动
（2）N；深度 越深，液体压强越大
解析：（1）扩散现象说明一切分子都在不停的做无规则运动；
（2）①根据磁极之间的相互作用分析；
②根据液体压强随深度的变化规律解答。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象：分子做无规则运动。
（2）①根据描述可知，磁铁A和磁铁B之间为排斥力，根据“同名磁极相互排斥”可知，若磁体A下端为N极，则磁体B上端为N极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是：深度越深，液体压强越大。
12. （1）力的作用
（2）电流的方向
解析：（1）力是改变物体运动状态的原因；
（2）前进和倒车，其实就是电动机转动的方向改变，而电动机线圈的转动方向与磁场方向和电流方向有关，据此分析解答。
（1）如图所示是电动机原理图， 将通电线圈abcd置于磁场中，线圈的ab、cd边受到力的作用，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中电流的方向来实现倒车。
13. （1）LED
（2）1：12
解析：（1）根据能量转化的知识确定哪种灯泡更节能；
（2）根据W=Pt计算电流通过灯泡的做功之比。
（1）LED灯将电能转化为光能，而白炽灯将电能转化为内能和光能，可见LED灯更符合绿色生态理念。
（2）通过LED灯和白炽灯的电流所做的功之比。
14. （1）串联
（2）加热；1000
解析：（1）如果用电器首尾相接，那么它们串联；如果用电器并排连接在两点间，则它们为并联。
（2）根据公式比较两种状态下电路总功率的大小，从而确定它们的工作状态，并计算出对应的功率。
（1）开关转至ac位置时，电流依次经过R1和R2 ， 它们首尾相连，因此为串联。
（2）开关转至bd位置时，只有电阻R2工作，此时总电阻为R2。
根据公式可知，因为R串>R2 ， 所以总功率P串则前者为保温状态，后者为加热状态。
那么它的额定功率为：。
三、解答题
15. （1）解：U1=3V U2=U-U1=4.5v-3V=1.5v
灯泡常工作电流I= =0.25A
滑动变阻器接人电阻：R= =6Ω
（2）解：W=UIt=4.5Vx0.25Ax4x60s=270 J
解析：（1）根据图片可知，灯泡与变阻器串联，电压表V1测灯泡的电压，V2测变阻器的电压。根据灯泡的规格确定灯泡正常发光时的电压，也就是电压表V1的示数，然后根据U2=U总-U1计算电压表V2的示数。
首先根据 计算出灯泡正常工作时通过电路的电流，再根据 计算出此时变阻器接入的电阻。
（2）根据公式W=UIt计算整个电路消耗的电能。
16. （1）低
（2）当开关S与bc接触时，只有电阻R2工作，加湿器低档位工作时，
此时通过电路的电流；
（3）高温档消耗的电能：W=P高t=10W×（3600s×6）=2.16×105J。
解析：（1）根据公式比较不同状态下电路总功率的大小，然后确定它的工作状态；
（2）当开关S与bc接触时，只有电阻R2工作，加湿器低档位工作时，根据公式计算出通过电路的电流；
（3）根据W=P高t计算出消耗的电能。
（1）旋转开关S接触“bc”两触点时，只有电阻R2工作，此时总电阻为R2；
旋转开关S接触“cd”时，两个电阻并联，此时总电阻为R并；
则R2>R并；
根据公式可知，此时总功率P2则前者为低档，后者为高档。
17. （1）解：t= = 9×105秒
t总= =1×107秒
s=vt总=0.2米/秒×1×105秒=2×105米=2000千米
答：充电一次总共航行路程2000千米。(其它合理解法也可)
（2）解：该滑翔机处于悬浮状态时，F浮=G物= 515牛
由F浮=ρ液gV排 ， 得V排= =0.05米3
所以V油= 0.05米3-0.0495米3=5×10-4米3
答：该滑翔机在600米深度悬浮时，外油囊中油体积为5×10-4米3(其它合理解法也可)
解析：（1）根据公式计算出滑翔机耗电的时间，再根据计算出滑翔机飞行的总时间，最后根据s=vt总计算出一次的飞行总路程。
（2）根据浮沉条件计算出滑翔机悬浮时受到的浮力，再根据丙图确定600m深处时海水的密度，接下来根据阿基米德原理 计算出此时滑翔机排开海水的总体积，最后根据V油=V排-V排'计算外油囊中油的体积。
18. （1）C
（2）W= =6×104J
（3）当恒温箱的温度达到最高时，衔铁被吸下，即此时控制电路的电流I=0.04A，故恒温箱内温度达到最高值瞬间R=U2/I=3V/0.04A=75Ω，由乙图可知恒温箱内的最高温度为100℃；
当电磁铁衔铁被吸合时，R1与R2并联。当恒温箱温度最低时，控制电路的电流
I'=0.03A。
I2=U2/R2=3V/3000=0.01A，
IR=I'-I2=0.03A-0.01A=0.02A，
R'=U2/IR=3V/0.02A=150Ω，
由乙图可知恒温箱内的最低温度为90℃。
故恒温箱内的温度变化范围为90℃-100℃。
解析：（1）闭合开关S1和S2 ， 恒温箱开始工作，那么上面的电阻R1所在的电路必须接通，即此时衔铁的动触点A与静触点C相接触。
（2）根据公式 计算出电热丝R1消耗的电能；
（3）当恒温箱的温度达到最高时，衔铁被吸下的瞬间，即此时控制电路的电流I=0.04A，只有热敏电阻R，根据公式计算出此时它的电阻，根据图乙确定此时的最高温度；
电磁铁衔铁被吸合时，R1与R2并联，此时恒温箱温度最低时，控制电路的电流I'=0.03A。首先根据计算出通过R2的电流，再根据 IR=I'-I2 计算出通过热敏电阻的电流，最后根据计算出热敏电阻的阻值，根据图像确定恒温箱的最低温度。
19. （1）
（2）通过小灯泡的电流随电压的增大而增大，但增加相同的电压，电流的增加值越来越 小。
（3）解：U滑=IR滑=0.12A×20Ω=2.4V
U灯=U-U滑=3V-2.4V=0.6V
（4）滑动变阻器的电功率
解析：（1）根据图甲确定电路的串并联关系，主要电表的量程和接线柱的选择，还要注意变阻器接线“一上一下”。
（2）根据丙图中a图像的形状，分析通过灯泡电流与电压的关系；
（3）当变阻器的阻值最大时，通过灯泡的电流最小。首先根据U滑=IR滑计算出变阻器两端的电压，再根据U灯=U-U滑计算出电压表的示数。
（4）根据P=UI分析即可。
（1）根据甲图可知，除了电压表与灯泡并联外，其它的都是串联。
①电压表的“-”接线柱已经与灯泡左端相连，只需将“3”接线柱与灯泡右端接线柱相连即可；
②变阻器与开关串联，只需将它右下角的接线柱与开关右端的接线柱相连即可，如下图所示：
（2）根据图丙可知，图像a总体是上升的，但是上升的速度越来越慢，则得到结论：通过小灯泡的电流随电压的增大而增大，但增加相同的电压，电流的增加值越来越小。
（3）变阻器两端的电压：U滑=IR滑=0.12A×20Ω=2.4V；
灯泡两端的电压：U灯=U-U滑=3V-2.4V=0.6V。
（4）根据图丙可知，图像a上某点的横坐标就是灯泡的电压，则长方形阴影的宽就是电源电压与灯泡电压之差，根据U总=U+U变可知，长方形阴影的宽就是变阻器的电压。长方形阴影的长就是图像a上某点的纵坐标，也就是通过变阻器的电流。根据P=UI结合长方形的面积公式s=长×宽可知，阴影部分的面积表示滑动变阻器的电功率。
20. （1）S
（2）B
（3）0.075kg~03kg；BC
解析：（1）首先根据安培定则判断电磁铁上端的极性，再根据磁极之间的相互作用规律确定永磁体下端的极性。
（2）放上物体后，弹簧受到的压力增大，要保持指针的位置不动，就要增大永磁体受到的排斥力，据此分析通过电磁铁的电流的大小变化，判断电路的电阻变化，最终确定滑片的移动方向。
（3）①根据电流表的量程确定通过电路的最大电流值，然后带入公式m=kI计算出电子秤的最大称量值；根据计算出通过电路的最小电流，再根据m=kI计算出电子秤的最小称量值，从而确定测量范围。
②对各个选项进行分析，确定电子秤称量范围的变化即可。
(1) 线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，则电磁铁的下端为N极，上端为S极。根据两者产生的是斥力可知，永磁体下端是S，上端是N。
(2)放置物体后，秤盘要下降，要使得仍然指在a位置、需要有更大的斥力才能维持，即电磁铁需要更大的磁性才可以，所以电流值需要增大，滑变的阻值需要减小。所以P要向B端滑动。
(3)①电流表的量程为0~0.6A，则通过电路的最大电流为0.6A，代入公式m=k得到：m=0.5kg/A×0.6A=0.3kg，即电子秤的最大称量范围为mmax=0.3kg。
电流表最小读数为滑变整个接入时的电流，
此时电流 ，
代入公式得：mmin=0.5kg/A×0.15A=0.075kg。
所以称量范围是0.075kg~0.3kg。
②A．增大电源电压，通过通过电流表的电流会增大，即放上相同质量的物体时，原来没有达到量程，现在可能达到或超过量程，因此电子秤的量程变小，故A不合题意；
B．换用"100Ω；1A”的滑动变阻器，电阻变大，电流变小，即方向相同质量的物体时，原来恰好达到量程，现在却小于量程了，因此电子秤的量程变大，故B符合题意；
C．电流表的量程换用“0~3安”，量程比原来变大，那么电子秤的量程肯定变大，故C符合题意。
故选BC。
21. （1）改变力的方向
（2）设物体重为G，动力臂L1=1.25m，阻力为吊装机总重，F2=1500N，阻力臂L2=1.5-1.25=0.25m。
根据杠杆的平衡条件F1L1=F2L2得到：GL1=F2L2 ，
G×1.25m=1500×0.25m，
解得：G=300N。
（3）F
（4）电机工作产生的机械能全部用来使拾升物体，
所以W物=G物h=ηW电；
G物h=ηPt；
G物×3m=75%×1200W×10s；
代入数据即可解得：G物=3000N。
解析：（1）根据定滑轮的特点解答；
（2）当所挂物体较重时，吊装机会向左绕B(C)点倾斜，此时可以把整个吊装机看做一根杠杆。B(C)点为支点，动力为所吊物体重，根据杠杆的平衡条件F1L1=F2L2列式计算即可。
（3）配重对杠杆施加阻力，且阻力和阻力臂的乘积越大，防翻效果越好，据此分析判断；
（4）根据W=ηPt计算出计算出电动机转化成的机械能，再根据W=Gh计算机械能，二者的大小相等，据此列出方程计算即可。
(1)吊装机工作时，顶端定滑轮的作用是改变力的方向。
(2)设物体重为G，动力臂L1=1.25m，阻力为吊装机总重，F2=1500N，阻力臂L2=1.5-1.25=0.25m。
根据杠杆的平衡条件F1L1=F2L2得到：GL1=F2L2 ，
G×1.25m=1500×0.25m，
解得：G=300N。
(3)根据杠杆的平衡条件可知，所加配置为阻力，当阻力臂越大的时候，吊装机越不容易倾倒，故选F；
(4)电机工作产生的机械能全部用来使拾升物体，
所以W物=G物h=ηW电；
G物h=ηPt；
G物×3m=75%×1200W×10s；
代入数据即可解得：G物=3000N。
22. （1）解：灯泡L正常发光时，通过的电流I= =0.4A
答：灯泡L正常发光时，通过灯泡L的电流大小为0.4A。
（2）0
（3）解：本题的电路可以用下图表示：
根据题意，可得四种电路连接情况：
①图甲中，当PB= OB时，R变1= Rb ， 电路中的电流I1=0.36A
②图甲中，当PB= OB时，R变2= Rb ， 灯L正常发光，电路中的电流l2= 0.4A
③图乙中，当PO= OC时，R变3= Rc，灯L两端电压UL3=4.8V
④图乙中，当PO= OC时，R变4= Rc，灯L两端电压UL4=6.0V，灯L正常发光)
由于②和④时，L都正常发光，即②和④电路是等效的
所以R变2=R变4 ， 即 Rb= Rc ,2Rb=Rc
因为U=U变+UL=I变R变+UL
所以由④得：U=I2R变4+UL4=0.4A× Rc+6.0V----(1)式
①中R变1= Rb= Rc ， 与R变3= Rc等大，即①和③电路是等效的
因为U=U变+UL=I变R变+UL
所以由③得：U=I3R变3+UL3=0.36A× Rc+4.8V-----(2)式
由(1)式和(2)式可解得：Rc=60Ω U=12V
答：金属丝OC的电阻Rc的大小为60Ω，电源电压为12V
解析：（1）已知灯泡的额定电压和额定功率，根据计算通过灯泡的电流。
（2）根据甲图可知，当滑片移动时，灯泡亮度不变，即通过电路的电流不变，也就是电路的总电阻不变。OP段的长度发生改变但阻值不变，则金属丝OA的阻值为零。
（3）将题干描述的4中情况罗列出来，首先根据灯泡正常发光确定Rb和Rc的数量关系，然后将这两种情况合并在一起。然后根据Rb和Rc的数量关系分析另外两种情况，确定它们是等效的，可以合并为一种情况。接下来根据公式U=U变+UL=I变R变+UL列出两个方程，联立计算得到金属丝OC的阻值和电源电压的数值。
23. （1）
（2）解：m=ρV=1.0×103kg/m3×1×10-3 m3=1kg
Q吸= cm(t-to)= 4.2×103J/(kg℃) × 1kg×(100℃-20℃) =3.36× 105J
∵W=Pt=Q ∴
∵P= ∴
答：选择的加热电阻阻值最大为60.5Ω
（3）在加热的支路上增加温度控制开关（合理即可）
解析：（1）根据功率的公式可知，在电压相同时，只有使总电阻变小，才能使总功率变大，据此分析解答。
（2）根据密度公式m=ρV计算出水的质量，根据公式Q吸= cm(t-t0)计算出水吸收的热量，再根据公式计算出加热电阻的功率，最后根据 计算出加热电阻的阻值。
（3）如果人大意了没有按时关闭电源，那么加热时间过长，可能会发生火灾，因此可以在电路上安装温控开关，让其到达温度后自动断开，这样会更安全。
（1）根据功率的公式可知，在电压相同时，只有使总电阻变小，才能使总功率变大。
方案一：将两个电阻串联，开关与其中一个电阻并联。当这个开关闭合后，短路电阻，这时总电阻变小，总功率增大，符合要求；
方案二：将两个电阻并联，一个开关与其中一个电阻串联。闭合这个开关后，总电阻变小，总功率增大，符合要求，如下图所示：
24. （1）内(或热)
（2）C
（3）解；P=20W=0.02kW
t=W/P=1kW·h/0.02kW=50h
（4）解：解：低温档时，R1和R2是串联的
R总=U2/P低=(220V)2/20W=2420Ω
R1=R总-R2=2420Ω-1210Ω=1210Ω
中温档时，电路中只有电阻R2工作
P中=U2/R1= (220V)2/1210Ω=40W
解析：（1）根据能量转化的知识解答；
（2）根据乙图确定电流的路径，从而确定电阻的串并联关系即可；
（3）根据公式计算出低温档工作的时间；
（4）低温档时，R1和R2是串联的，此时电阻最大，功率最小。首先根据计算出总电阻，再根据 R1=R总-R2 计算出R1的阻值。
中温档时，电路只有R1工作，根据公式计算出此时的电功率即可。
（1）座圈加热时，把电能转化为内(或热)能；
（2） 当开关S1闭合、S2接a时， 如下图所示，两个电阻为并联，则该座圈的电路相当于C。
四、实验探究题
25. （1）
（2）2.30；B
解析：（1）根据甲图确定电路的串并联关系，注意电表的量程和接线柱的选择，以及变阻器接线“一上一下”。
（2）根据丙图确定电压表的量程和分度值，然后读出电压表的示数。将电压表的示数与额定电压2.5V比较，确定电压表的示数增大还是减小，然后根据U=IR确定电流表的示数变化，再根据“电流与电阻的反比关系”确定变阻器的阻值变化，最终确定滑片的移动方向。
（1）根据甲图可知，除了电压表与灯泡并联外，其它的都是串联。因为2.5V<3V，所以电压表选择0~3V的量程，它的“3”接线柱已经与灯泡右端相连，只需将“-”接线柱与灯泡左端相连即可，如下图所示：
（2）根据丙图可知，电压表量程0~3V，分度值为0.1V，示数为2.3V。因为2.3V<2.5V，所以电压表的示数要增大，根据U=IR可知，电流表的示数要增大，而变阻器的阻值要减小，则：调节滑动变阻器的滑片向B端移动，直至小灯泡正常发光。
26. （1）左
（2）B
（3）0.3
（4）滑动变阻器的电功率
解析：（1）根据表格确定电流的大小变化，再根据“电流与电阻的反比关系”确定变阻器的阻值变化，最终确定滑片的移动方向。
（2）将表格中第1、3组数据比较，确定定值电阻的电功率与电流的变化关系。
（3）首先根据U2=U总-U1计算变阻器两端的电压，再根据P2=U2I2计算变阻器的功率；
（4）根据P总=P1+P2分析。
（1）根据表格可知，从第3次到第4次时，电流从0.2A到0.25A，此时电流变大，那么变阻器的阻值变小，则滑片P向左移动到适当位置。
（2）比较第1和3组数据可知，电流增大到原来的：0.2A÷0.1A=2倍，而定值电阻的电功率增大到原来的：0.4W÷0.1W=4=22倍，因此定值电阻的电功率与电流的平方成正比，故选B。
（3）当定值电阻两端的电压为1.0V时，
变阻器两端的电压U2=U总-U1=4V-1V=3V；
此时变阻器的电功率为：P2=U2I2=3V×0.1A=0.3W；
（4）A点的横坐标代表总功率，A'点的横坐标代表R1的电功率，根据P总=P1+P2可知，AA'就是滑动变阻器的电功率。
27. （1）滑动变阻器滑片没有处在阻值最大处
（2）小灯泡断路
（3）1.05
（4）偏大
解析：（1）在闭合开关前，为了防止电流过大烧毁电表或用电器，通常将变阻器的阻值调到最大；
（2）在测量灯泡功率的实验中，如果灯泡断路，那么电压表串联在电路中。因为它的内阻很大，所以通过电流表的电流几乎为零；因为串联电路中电压与电阻成正比，所以它的电压几乎等于电源电压。
（3）根据图乙确定灯泡的额定电流，再根据公式P=UI计算灯泡的额定功率；
（4）首先根据并联电路的电流特点分析电流表的示数变化，再根据P=UI分析灯泡功率的变化。
（1）根据图甲可知，变阻器的滑片在最左端时电阻最大，则小敏的操作错误为：滑动变阻器滑片没有处在阻值最大处。
（2）闭合开关后,无论怎样调节滑动变阻器, 小敏发现小灯泡始终不发光,电压表示数接近于3V保持不变,电流表示数始终为零,则故障原因可能是小灯泡断路。
（3）根据图乙可知，电流表量程为0~0.6A，分度值为0.02A，则灯泡的额定电流为0.42A，灯泡的额定功率为：P=UI=2.5V×0.42A=1.05W。
（4）电压表与灯泡并联，根据I总=I灯+I表可知，测得的灯泡的额定电流偏大，根据P=UI可知，测出的额定功率比实际值偏大。
五、综合说理题
28. 示例：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；奶奶认为的“有电”是指有电压，当用手触摸插头，可能导致火线一人体一大地构成回路，从而触电。
插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；防止电线的绝缘层老化或破损；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
或安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关等。
示例：插头烧焦，要安全用电。
解析：插头烧焦肯定是这个位置产生了太多的热量，可从短路、老化和电流过大等角度对其进行解释。然后根据自己对安全用电的常识提出安全用电的建议。
①示例：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；奶奶认为的“有电”是指有电压，当用手触摸插头，可能导致火线一人体一大地构成回路，从而触电。
插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；防止电线的绝缘层老化或破损；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
②示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
③示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关等。
2022年科学中考真题分类汇编10：电磁学
一、单选题
1．如图所示，粗糙的水平桌面上有两块相同的条形磁体甲和乙，它们之间有相互作用力且保持静止。对图示甲、乙两块条形磁体受到摩擦力的方向分析正确的是（ ）
A．甲一定水平向左，乙一定水平向右
B．甲水平向右，乙无法确定
C．甲水平向左，乙无法确定
D．甲、乙均无法确定
2．如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氛管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
3．如图所示为课本中的一个实验：“把一段通电导线弯成圆环，形成环形电流，让圆环导线穿过一块与圆环平面垂直的平板。利用铁粉观察它周围的磁场分布。”如果导线内电流方向如箭头所示，当置于平板上A点的磁针(黑色端为N极)静止时，下列图中磁针指向正确的是（ ）
A． B．
C． D．
4．如图是某同学发明的“铁皮自动分开装置”。将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。铁皮分开的原因是（ ）
A．同名磁极相互吸引 B．异名磁极相互吸引
C．同名磁极相互排斥 D．异名磁极相互排斥
5．如图，小敏用条形磁铁使铁钉竖直静止在空中，细线紧绷且质量不计。下列说法正确的是（ ）
A．铁钉上端被磁化成N极
B．铁钉受到的磁力与自身重力大小相等
C．桌面对石头的支持力和石头的重力是一对平衡力
D．细线对石头的拉力和石头对细线的拉力是一对相互作用力
6．司南是我国早期的指南针。小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。下列说法正确的是（ ）
A．“司南”静止时勺柄指南，标为N极
B．“司南”能指南北是受地磁场的作用
C．“司南”的纸盘换成铁盘后也能正常使用
D．“司南”勺柄的指向与勺内磁体的磁极方向无关
7．科学研究中。人们通过一定的科学方法，建立一个适当的模型来代替和反映客观对象，并通过的这个级型来揭示客观对象的形态、特征和本质。下列分析正确的是（ ）
A．①揭示单侧光对生长素分布的影响，向光侧生长素多，生长快
B．②用磁感线描述条形磁体周围的磁场分布，越密表示磁场越弱
C．③是原子结构模型，中央是原子核，核外是绕核高速运动的电子
D．④描述地球绕日公转，地轴始终是倾斜状态，箭头表示公转方向
8．按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象说明影响电磁铁磁性强弱的一个因素是（ ）
A．电流大小 B．线圈匝数 C．电流方向 D．电磁铁极性
二、填空题
9．铝箔轻巧，导电性好，能做许多科学实验。
实验1：“铝箔小火箭”
将铝箔卷成简状，上端封闭并装人一截火柴头，下端开口并装上尾翼，制成小火箭。将小火箭套在发射架上，加热其上端，如图甲所示。稍后小火箭就会射到空中。
（1）小火箭与发射架不能套得太紧，否则会因 力太大，难以起飞。
（2）火柴头燃尽后，空中的小火箭还能继续上升，这是因为小火箭具有 。
（3）实验2：“铝箔秋千”
折一个U形铝箔框，其两端通过回形针与干电池两端相连，置于磁铁上方，如图乙所示。通电时，铝箔框就会朝一个方向摆动。
通电摆动时，电能转化为 能和内能。
（4）若要改变铝箔框通电时的摆动方向，请写出一种方法： 。
10．如图是手机无线充电的原理简化图。当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（1）手机线圈中产生电流是利用 现象。
（2）当充电器线圈中某一时刻的电流方向如图所示，则图中B点的磁场方向是 （选填“向上”或“向下”）。
（3）与传统方式相比，请你对这种充电方式进行评价： 。
11．1820年，丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系。小舟用图甲所示装置来模仿该实验。
（1）实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是 。
（2）早先电话听简的结构如图乙所示，当变化的电流通过线圈时，电磁铁的 强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了。
三、实验探究题
12．学习了“电生磁”的知识后，小柯在家里进行实验探究。实验器材主要有：全新干电池若干节、铁钉3枚、大头针若干、长导线1根。
实验过程：
①用细线把3枚铁钉捆绑在一起，再用长导线缠绕铁钉6圈，连接在1节全新干电池两端（如右图所示），制成简易的电磁铁。用电磁铁尖端去靠近大头针，观察吸引大头针的数目（通电时间不超过10秒钟，下同）。
②将电磁铁连接在2节串联的全新干电池两端，重复实验。
③将电磁铁连接在3节串联的全新干电池两端，重复实验。
④增加电磁铁的线圈匝数至9匝，连接在1节全新干电池两端，重复实验。
⑤增加电磁铁的线圈匝数至12匝，连接在1节全新干电池两端，重复实验。
（1）1节全新干电池的电压是 伏。
（2）小柯的实验想要探究的问题是：
（3）本实验用电磁铁吸引大头针的数目来比较电磁铁的磁性强弱，此科学方法属于 （选填“类比法”或“转换法”）。
（4）请帮助小柯设计用于记录实验数据的表格。
四、解答题
13．图甲是一种太阳能“摆叶花"，其摆动原理如图乙所示。塑料摆叶AOB是硬质整体，由摆杆OB和叶瓣OA组成，可视为绕固定点O自由转动的杠杆。
（1）图乙为断电静止时的状态，叶瓣OA重0.04牛，C是其重力作用点。摆杆OB质量不计，B端固定着一块小磁铁，C、O、D在同一水平线上。求磁铁受到的重力是多少牛？
（2）线圈E有电流时，推动磁铁向左上方运动，则线圈E上端的磁极是 极。
（3）线圈E推动磁铁向左上方运动，使摆叶AOB顺时针小幅摆动后，立即断电，摆叶AOB会自动逆时针摆回来。请利用杠杆知识对上述现象作出分析。
14．我国现在倡导绿色、环保、低碳的生产和生活方式。湖州长兴弁山风力发电场是浙江省首个低风速区域风电项目，已并网发电，一年可发电约5000万千瓦时。
（1）下列装置可以演示风力发电机原理的是 （选填“A”或“B”）。
（2）已知火力发电时，发1度电需煤400克，弁山风力发电场的投入使用，每年可节省煤约多少吨？
（3）现代人居家装修普遍采用无主灯风格，如图所示。小明家今年装修新房，家庭电路中总共安装了20只规格为“220V 10W”的灯泡，若这20只灯泡全部正常工作（其他用电器不工作），求家庭电路中的总电流。
15．寒冷的冬天，人们经常会使用油汀取暖器。如图为小舟家油汀取吸器的工作原理示意图，R1和R2为发热体，其部分参数如表所示，试回答问题：
产品类型 油汀取暖器
额定电压 220V
发热体R1规格 48.4Ω
发热体R2规格 96.8Ω
操作档位 三档
（1）取暖器的工作原理：导热油是一种易导热但不易 的液体，接通电路，发热体放热，导热油吸热，温度升高， 变小，在油管内上升，同时向周围的空气散热，到达顶端后从边上管道下降到油箱重新加热。
（2）取暖器有高、中、低三档，小舟选择中档在房间内取暖。使用一段时间后发现一个规律：取暖器工作85分钟后，温控开关断开停止加热，5分钟后温控开关又自动闭合，取暖器再次工作，如此循环，维持室温的基本恒定。则选择中档使用时，取暖器每小时消耗多少电能
（3）某次使用时，取暖器突然不工作了，于是小舟和父亲一起寻找故障，接入电源，闭合所有开关，用测电笔检测a~i各处，发现只有a、b两处测电笔的氖管能发光，根据此现象，可以推测取暖器发生的故障是 。
答案解析部分
1．D
解析：根据二力平衡的知识分析判断。
甲和乙都在水平桌面上保持静止状态，则它受到的摩擦力与受到的磁力相互平衡，即二者大小相等方向相反。由于不清楚甲和乙的磁极方向，因此它们之间可能为引力，也可能为斥力，无法确定受到磁力的方向，自然无法判断它们受到摩擦力的方向。
故选D。
2．B
解析：根据家庭电路连接的知识分析判断。
A.根据图片可知，开关与灯泡串联，故A正确不合题意；
B.根据图片可知，灯泡与插座并排连接在火线和零线之间，二者为并联，故B错误符合题意；
C.当开关S断开时，只有d处与火线连通，因此只有d处能够使测电笔的氖管发光，故C正确不合题意；
D.根据图片可知，三孔插座的中间孔与大地相连，能将用电器的金属外壳与大地相连，故D正确不合题意。
故选B。
3．A
解析：首先根据安培定则判断通电螺线管的极性，再根据磁场方向的定义确定小磁针的指向。
根据图片可知，线圈上电流方向向左。右手握住线圈，弯曲的四指指尖向左，此时大拇指指向纸外，则向外的一端为磁场的N极，向内的一端为磁场的S极。在磁体内部，磁感线从S极指向N极，而小磁针的N极指向就是磁场方向，因此小磁针的N极应该朝向纸外。
故A正确，而B、C、D错误。
故选A。
4．C
解析：根据磁极之间的相互作用规律分析。
强磁铁靠近铁皮时，铁皮会被磁化成一个新的磁体。根据磁极之间的相互作用规律可知，铁皮分开的原因是同名磁极相互排斥，故C正确，而A、B、D错误。
故选C。
5．D
解析：（1）根据磁极之间的相互作用规律判断；
（2）对铁钉进行受力分析；
（3）根据平衡力的条件判断；
（4）根据相互作用力的条件判断。
A.根据“异名磁极相互吸引”可知，铁钉的上端被磁化为S极，故A错误；
B.铁钉受到向上的磁力、向下的重力和细线的拉力，根据二力平衡的知识得到：F磁=F拉+G，故B错误；
C.桌面对石头的支持力等于石头的重力与细线的拉力的差，即二者大小不等，肯定不是平衡力，故C错误；
D.细线对石头的拉力和石头对细线的拉力，二者大小相等、方向相反、作用在同一直线和同一物体上，是一对相互作用力，故D正确。
故选D。
6．B
解析：根据对磁场、磁极和地磁场的认识分析判断。
A.“司南”静止时勺柄指南，标为S极，故A错误；
B.“司南”能指南北是受地磁场的作用，故B正确；
C.铁板能够被磁化，而纸板不能被磁化，因此“司南”的纸盘换成铁盘后就会对司南的指向发生影响，因此不能正常使用，故C错误；
D.“司南”会受到地磁场的磁力作用，因此勺柄的指向与地磁场的方向有关，与本身内部的磁极方向也有关，故D错误。
故选B。
7．C
解析：模型法是通过引入模型(能方便我们解释那些难以直接观察到的事物的内部构造，事物的变化以及事物之间的关系的符号、公式、表格、实物等)将物理问题实际化。
A：①揭示单侧光对生长素分布的影响，背光侧生长素多，生长快，A错误。
B：②用磁感线描述条形磁体周围的磁场分布，越密表示磁场越强，B错误，
C：③是原子结构模型，中央是原子核，核外是绕核高速运动的电子，C正确。
D：④描述地球绕日公转，地轴始终是倾斜状态，箭头表示自转方向，D错误。
故选C。
8．B
解析：根据图片确定影响电磁铁磁场强弱的哪个因素不同即可。
根据图片可知，两个电磁铁串联，则通过它们的电流相等，A的线圈匝数大于B，则说明影响电磁铁磁场强弱的因素是线圈匝数。
故选B。
9．（1）摩擦
（2）惯性
（3）机械
（4）调换干电池的正负极(或“调换磁铁的磁极”)
解析：（1）滑动摩擦力的大小与压力和接触面的粗糙程度有关；
（2）物体保持运动状态不变的性质叫惯性；
（3）根据能量转化的知识解答；
（4）通电导体在磁场中的受力方向与磁场方向和电流方向有关。
（1）小火箭与发射架不能套得太紧，即发射架对火箭的压力太大，那么会产生较大的摩擦力，造成火箭难以起飞。
（2）火柴头燃尽后，空中的小火箭还能继续上升，这是因为小火箭具有惯性。
（3）通电摆动时，线圈具有机械能，即将电能转化为机械能。
（4）要改变铝箔框通电时的摆动方向，方法：
①改变电流方向，即调换干电池的正负极；
②改变磁场方向，即调换磁铁的磁极。
10．（1）电磁感应
（2）向上
（3）优点：使用方便，兼容性强，可以一对多充电，解决了接口不匹配问题等，缺点：充电效率较低，电磁辐射较大，价格高等。
解析：（1）闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，为发电机的工作原理；
（2）判断电流方向，然后利用右手螺旋定则去判断磁极；
（3）与传统有线充电比较，从而发现无线充电的优点。
（1）手机线圈中产生电流是利用电磁感应现象。
（2）电流从上往下看是逆时针转动，利用右手螺旋定则判断B点磁场方向是向上；
（3）与传统方式相比，对这种充电方式进行评价：优点：使用方便，兼容性强，可以一对多充电，解决了接口不匹配问题等，缺点：充电效率较低，电磁辐射较大，价格高等。
11．（1）小磁针发生偏转
（2）磁性
解析：（1）当导线中有电流经过时，小磁针的指向发生偏转，即小磁针受到磁力，说明通电导线周围存在磁场。
（2）影响电磁铁磁场强弱的因素：①线圈匝数；②电流大小；③有无铁芯，据此分析解答。
（1）实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是：小磁针发生偏转。
（2）早先电话听筒的结构如图乙所示，当变化的电流通过线圈时，电磁铁的磁性强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了。
12．（1）1.5
（2）电磁铁的磁性强弱是否与线圈匝数、电流大小有关
（3）转换法
（4）
实验次数 线圈匝数 电池节数 吸引大头针数量
1
2
3
4
5
解析：（1）根据干电池的电压知识解答；
（2）根据题目描述，分析哪些因素在发生改变，从而确定想要探究的问题；
（3）物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
（4）根据题目的描述，确定要记录的物理量和现象，从而确定表格的列数，再根据实验次数确定表格的行数即可。
（1）1节全新干电池的电压是1.5伏。
（2）根据“2节”、“3节”可知，电源电压改变，则通过电磁铁的电流大小发生改变。根据“6匝”、“9匝”和“12匝”可知，电磁铁的线圈匝数发生改变，因此小柯想要探究的问题是：电磁铁的磁性强弱是否与线圈匝数、电流大小有关。
（3）本实验用电磁铁吸引大头针的数目来比较电磁铁的磁性强弱，此科学方法属于转换法。
（4）在实验中，要记录线圈匝数、电池节数和吸引大头针的数量，以及实验次数，因此表格有4列。实验要进行5次，连同项目行共6行，如下表所示：
实验次数 线圈匝数 电池节数 吸引大头针数量
1
2
3
4
5
13．（1）解：摆叶AOB可视为杠杆，此时：
l1=OC=4.5厘米
l2=OD=1.5厘米
F1=G叶柄=0.04牛．
根据杠杆平衡条件F1l1=F2l2得：
0.04牛×4.5厘米=F2×1.5厘米
F2=0.12牛
G磁=F2=0.12牛
答：磁铁受到的重力是0.12牛。
（2）南(或“S")
（3）摆动后，力臂l1变小，力臂l2变大，则F1l1解析：（1）根据图乙确定杠杆的支点、动力和动力臂，阻力和阻力臂，然后根据杠杆的平衡条件 F1l1=F2l2 列式计算；
（2）根据磁极之间的相互作用规律确定电磁铁的极性；
（3）在杠杆上，哪测力和力臂的乘积偏大，那么杠杆就会向哪测偏转，据此分析解答。
（2）当线圈E有电流时，推动磁铁向上运动，则条形磁铁受到排斥力。根据“同名磁极相互排斥”可知，线圈E上端的磁极应该为S极。
14．（1）B
（2）解： 煤的质量=400克/度×5×107度=2×1010克=2×104吨。
（3）解：家庭电路中的总电流为：。
解析：（1）根据发电机的工作原理分析判断；
（2）节约煤的质量=1度点节约煤的质量×一年发电量；
（3）根据公式计算即可。
（1）风力发电机的工作原理为电磁感应现象。
A.闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，故A不合题意；
B.闭合开关后，导体在磁场中做切割磁感线运动时，电流表的指针摆动，这就是电磁感应现象，故B符合题意。
故选B。
15．（1）导电；密度
（2）解法一：中温档时，R连入电路，电功率
中温档工作1小时，电阻R的通电时间t= 50min= 3000s消耗的电能w=Pt=1000w ×3000s=3×106J
答：会消耗3×106焦的电能。
解法二：中温档时，R连人电路，电功率
中温档工作1小时，电阻R的通电时间t=50min=0.83h
消耗的电能W=Pt=1kW×0.83h=0.83kW·h
答：会消耗0.83千瓦时的电能。
（3）温控开关断路
解析：（1）如果导热油能够导电，那么泄露后很可能造成触电事故；
根据“热胀冷缩”的规律分析导热油的密度变化。
（2）根据图片可知，中温档时只有R1自己工作，首先根据 计算出它的电功率，再根据公式W=Pt计算它消耗的电能。
（3）在家庭电路中，为了用电安全，开关必须接在火线上，据此可知，温控开关肯定与火线相连。接触b处测电笔放光，说明b与火线相连；接触c处时测电笔不发光，说明c与b之间与火线断开，据此分析解答。
（1）取暖器的工作原理：导热油是一种易导热但不易导电的液体，接通电路，发热体放热，导热油吸热，
温度升高，导热油膨胀，体积增大，而密度变小，在油管内上升，同时向周围的空气散热，到达顶端后从边上管道下降到油箱重新加热。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
2021年科学中考真题分类汇编10：电磁学
一、单选题
1.（2021·台州）电给人类的生活带来极大的方便，然而使用不当时，也会给人们带来危害，下列符合安全用电原则的是( )
A. 超负荷使用插座 B. 用湿手触摸开关
C. 将插头的接地插脚掰弯使用 D. 放风筝时远离高压设备
2.（2021·湖州）以下四幅家庭电路图中，连接正确的是（ ）
A. B.
C. D.
3.（2021·宁波）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极高速a粒子流轰击一片很薄的金箔，并根据如图所示的实验现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需要用到的是( )
A. 同种电荷相互排斥 B. 电荷的定向移动形成电流
C. 力是改变物体运动状态的原因 D. 一个a粒子的质量比一个电子的质量大得多
4.（2021·杭州）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，下列判断正确的是（ ）
A. 条形磁铁受到电磁铁对其向左的作用力
B. 条形磁铁受到桌面对其向左的摩擦力
C. 将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D. 若只改变电源的正负极，条形磁铁受到的摩擦力变大
5.（2021·金华）甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（ ）
A. 甲、乙都是N极 B. 甲、乙都是S极 C. 甲是N极，乙是S极 D. 甲是S极，乙是N极
6.（2021·湖州）如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）
A. 利用了电磁感应原理 B. 利用了通电导体在磁场中受力的原理
C. 利用了电流的磁效应 D. 产生了直流电
7.（2021·丽水）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起(如图)。下列四幅图中能反映其工作原理的是（ ）
A. B.
C. D.
二、填空题
8.（2021·宁波）科学方法是开启大自然奥秘之门的钥匙。
（1）如图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的响度不同，同时可以通过乒乓球反弹的高度，来显示出鼓面振动的情况。通过实验可知：鼓面振动的 ________越大，响度越大。
（2）为了便于描述光的传播路径和方向，科学上引入了光线的概念，实际上光线并不存在。为了形象地表示磁体周围磁场分布的强弱和方向，科学上引入了________的概念，实际上它也并不存在。
9.（2021·宁波）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向________(填“左”或“右”)移动。
（2）从安全用电的角度分析，进户线a应该是________线。
10.（2021·杭州）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是________V；对于人体，一般情况下________以下的电压才是安全的；安全用电原则是不接触________，不靠近________。
11.（2021·温州）“地漏”（如图甲）是连接排水管道与室内地面的接口。“磁悬浮地漏”相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节、在不排水时能密封管道等。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象：________。
（2）磁悬浮地漏的工作原理如图乙。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁体B上端为________极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是________。
12.（2021·嘉兴）电动机在现代生产、生活中有广泛的应用，
（1）如图所示是电动机原理图， 将通电线圈abcd置于磁场中，线圈的ab、cd边受到________，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中________来实现倒车。
13.（2021·衢州）绿色生态理念要求人们注重环保节能。如图是额定功率为5W的LED灯与60W的白炽灯，LED灯直接把电转化为光，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
（1）使用________灯照明更符合绿色生态理念。
（2）两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
14.（2021·台州）某电热器的简化电路如图所示，可通过转动旋钮开关实现加热和保温功能。该电热器额定电压为220伏，R1=2000欧，R2=484欧。
（1）开关转至ac位置时，电阻R1和R2的连接方式是________。
（2）开关转至bd位置时，该电热器可实现________功能、它的额定功率是________瓦。
三、解答题
15.（2021·杭州）如图电路中，电源电压恒为4.5V，灯泡规格是“3V 0.75”。
（1）灯泡正常工作时，电压表V1、V2示数分别为多少 滑动变阻器接入的电阻为多少
（2）灯泡正常工作4分钟，整个电路消耗的电能是多少
16.（2021·金华）便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高、低两个档位的转换，其简化的工作电路如图所示，铭牌上的部分参数如下表。
项目 参数
工作电压（V） 20
低档位功率（W） 5
高档位功率（W） 10
完成下列问题：
（1）旋转开关S接触“bc”两触点时，加湿器属于________档位；
（2）加湿器低档位工作时，电路通过的电流多大？
（3）加湿器高档位工作6小时，将消耗多少电能？
17.（2021·温州）图甲所示为一种水下滑翔机，图乙是其部分结构示意图。该滑翔机通过液压泵将油在内、外油囊间来回转移，从而改变浮力大小以达到上浮和下潜的目的，再结合其它技术即可滑行，以执行海洋环境的监测任务。
（1）该滑翔机具有低能耗、高续航的特点，电池一次充电后能提供1千瓦时电能。它在整个运动过程中前进速度保持0.2米/秒，但只有9％的时间耗电，耗电时功率仅为4瓦。该滑翔机充电一次总共能航行的路程为多少千米？
（2）该滑翔机总重515牛。当外油囊中无油时，滑翔机排开水的体积为0.0495米3。已知海水密度随深度变化情况如图丙所示。当该滑翔机在600米深度悬浮时，外油囊中油的体积为多少米3。（忽略海水压强对油和滑翔机外壳体积的影响）
18.（2021·绍兴）某兴趣小组设计了一种恒温箱电路,如图甲所示,工作电路电源电压U1=220V,R1=242Ω。控制电路电源电压U2=3V,R2=300Ω,热敏电阻R能即时感知恒温箱内温度,其阻值与温度的关系如图乙, 不计线圈的电阻。当线圈中的电流大于或等于40mA时, 继电器的衔铁被吸合,动触点A与静触点B接触; 当线圈中的电流小于或等于30mA时衔铁被释放,动触点A与静触点C接触。求:
（1）闭合开关S1和S2,恒温箱开始工作,此时衔铁的动触点A与________(选填“B”或“C”)静触点相接触。
（2）电热丝R1正常工作5分钟消耗的电能。
（3）分析计算恒温箱正常工作时的温度变化范围。
19.（2021·湖州）小萍同学想利用图甲所示电路研究通过小灯泡(额定电压为3伏)的电流与它两端电压的关系。她根据图甲完成图乙的部分连接，待连接完整后，移动滑动变阻器滑片，记录了多组数据，作出了图像a，还作出了电流大小与电源电压大小的关系图像b(如图丙所示)。(已知滑动变阻器最大阻值为20欧)。
（1）根据图甲将图乙中的实物图连接完整。(要求：滑动变阻器滑片向右移动，小灯泡变亮)
（2）根据图像a，描述通过小灯泡的电流与小灯泡两端电压的关系。________
（3）当电流表示数为0.12A时，电压表的示数为多少
（4）图丙阴影部分的面积表示________。
20.（2021·台州）如图是某兴小组制作的“电子秤”的结构简图，其中的电磁铁和永磁体之间相互排斥。对秤盘产生向上的力。当秤盘上放置质量不同的物体时，可通过调节滑动变阻器改变电流大小，从而改变斥力大小。使指针始终指在“a”位置。此时，该电子秤所称量物体质量m跟电路中电流I的关系可视为：m=k(k为500克/安)。据此原理、可将电流表改装成“质量显示仪”达到称量质量的目的。
（1）图中电磁铁和水磁体之间要产生斥力，则永磁体下端应为________极。
（2）当放上物体后，为了使指针仍处在"a”位置，必须将滑动变阻器滑片向________端移动。
（3）图中电源电压为9伏，线圈电阻为10欧、线圈允许通过的最大电流为0.8安，滑动变阻器规格为“5002A"，电流表量程为0~0.6安。
①计算该电子秤所能称量物体质量的范围________.
②要增大该电子秤的称量范围，以下方法可行的是________。(假设弹簧等元件均能正常工作)
A．增大电源电压
B．换用"100Ω；1A”的滑动变阻器
C．电流表的量程换用“0~3安”
21.（2021·台州）是某简易吊装机、其简化结构如图乙所示。
（1）吊装机工作时，顶端定滑轮的作用是________。
（2）吊装机总重为1500牛，其重力作用线通过A点。结合乙图数据计算，当吊装机匀速吊起重物时，为防止翻倒，最多能吊起多少牛的重物？
（3）吊装机在使用时，通常在一定位置压上配重防止翻倒。将同一配重分别放在图中D，E，F处时，能达到最佳防翻效果的是________。
（4）电动机的额定功率是1200瓦，正常工作时消耗的电能有75%转化为重物的机械能。当吊装机配重足够时，可在10秒内使重物匀速上升3米，求所吊重物受到的重力大小。
22.（2021·宁波）如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V 2.4W"字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
（1）求灯泡L正常发光时，通过灯泡L的电流大小。
（2）金属丝OA的电阻Ra=________Ω。
（3）继续滑动图甲中滑片P到OB段，当PB= OB时，电流表示数为0.36A；当PB= OB时，小灯泡正常发光。用图甲中的电源、小灯泡和三条金属丝连成图乙所示电路。闭合开关S，使滑片P在OC上移动，当PO= OC时，电压表示数为4.8V；当PO= OC时，电压表示数为6.0V。求金属丝OC的电阻Rc的大小和电源电压大小。
23.（2021·嘉兴）学习了电学知识后，某科学兴趣小组开展制作“电热水壶”的项目化学习。
【项目任务】制作一款电热水壶。经过小组同学讨论后确定电热水壶的要求如下：容积：1L：
功能：①加热：②保温：
性能：能在7分钟内将1L水从20℃加热到100℃(不计热量损失)。
（1）【方案设计】为实现上述功能，同学们利用两个不同阻值的电阻（R1
（3）【方案反思】有同学认为电器设计还应考虑使用安全，从安全角度提出一条设计建议________。
【项目制作】……
24.（2021·丽水）智能家居带给我们健康、舒适的生活，如智能马桶(图甲)。某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2；可接a或b，再通过开关S1的通断，实现“高、中、低"三种温档的调节，其中低温档的功率为20瓦，电阻R1为1210欧。
（1）座圈加热时，把电能转化为________能；
（2）当开关S1闭合、S2接a时，该座圈的电路相当于下列选项中的________；
（3）1千瓦时的电能可供该座圈低温档工作多少小时？
（4）该座圈处于中温档工作时的电功率为多少？
四、实验探究题
25.（2021·杭州）小金利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡额定电压为2.5V，电源电压恒定。
（1）依据图甲，请在答题卷上用笔画线代替导线，将图乙中的实物图补充完整。
（2）小金正确连接实物电路，闭合开关后，移动滑动变阻器的滑片至某位置时，电压表示数如图丙所示，此时灯泡两端电压为________V。接下来调节滑动变阻器的滑片向________(选填“A”或“B”)端移动，直至小灯泡正常发光。
26.（2021·金华）研究性学习小组利用图甲电路研究电阻的电功率变化规律。图注电源电压恒为4V，R0为定值电阻，R为滑动变阻器。实验过程中，调节滑动变阻器，逐次读取数据并记录，计算定值电阻电功率。数据如下表：
实验次数 1 2 3 4 5
电流（A） 0.10 0.15 0.20 0.25 0.30
电压（V） 1.0 1.5 2.0 2.5 3.0
R0的电功率（W） 0.10 0.225 0.40 0.625 0.90
（1）完成第3次实验后，接下来要获得第4次实验的数据，则滑动变阻器R的滑片P应向________（选填“左”或“右”）移动到适当位置；
（2）小组同学根据表中数据，得出了定值电阻R0的电功率与其电流的定量关系。他们的结论正确的是：
A.定值电阻的电功率与电流成正比
B.定值电阻的电功率与电流的平方成正比
（3）小科提出：要得知滑动变阻器的电功率，还需要用电压表测出滑动变阻器两端的电压；小金却认为：无需测滑动变阻器两端的电压，通过推算即可得出滑动变阻器的电功率。比如，当定值电阻两端的电压为1.0V时，滑动变阻器的电功率为________瓦；
（4）小组同学对小金的方法进行了归纳，结合表中数据，画出了电路总功率和定值电阻功率与电流的P-I关系图像（如图乙所示）。请分析判断，图中线段AA’表示的含义是________。
27.（2021·绍兴）在“测量小灯泡的功率”实验中,电源为2节干电池,小灯泡标有“2.5V”字样。
（1）按图甲方式连接好电路,小敏刚要闭合开关时,同组同学提醒他的操作有一个不妥之处,请你帮他指出:________。
（2）闭合开关后,无论怎样调节滑动变阻器, 小敏发现小灯泡始终不发光,电压表示数接近于3V保持不变,电流表示数始终为零,则故障原因可能是 ________。
（3）排除故障后,小敏闭合开关进行实验,当电压表示数为2.5V时,电流表示数如图乙所示,则小灯泡的额定功率为________W。
（4）实验结束后,小组同学对测量结果进行误差分析,考虑到电压表中也有电流通过,该电路所测小灯泡的额定功率与真实值相比 ________ (选填“偏大”或“偏小”)。
五、综合说理题
28.（2021·绍兴）材料:爷爷家的电饭锅不能做饭了,小敏检查发现:电源插头处有烧焦的痕迹奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着。看,烧坏了吧! ”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了! ”
奶奶:“没电 没电你摸摸,不电死你才怪!” ……
思考:爷爷说的“没电” 奶奶认为的“有电” 插头烧焦的原因可能是……
结合你所掌握的科学知识,请给爷爷和奶奶一个合理的解释以及安全用电的建议。
答案解析部分
一、单选题
1. D
解析：根据安全用电的原则判断。
超负荷使用插座，会导致插座发热，损坏电器甚至引发火灾，故A错误；
用湿手触摸开关会导致触电，故B错误；
将插头的接地插脚掰弯使用，致使用电器不能很好的接地，有安全隐患，故C错误；
安全用电的原则：不靠近高压带电体，不接触低压带电体，所以放风筝时远离高压设备，故D正确。
故选D。
2. A
解析：根据家庭电路安全用电的知识分析判断。
在家庭电路中，断路器应该接在火线上；开关应该接在火线和灯泡之间，故A正确，而B、C、D错误。
故选A。
3. B
解析：根据题目描述物理过程和现象，分析其中包含的物理原理即可。
A.α粒子带正电，原子核也带正电，根据同种电荷相互排斥可知，靠近原子核的α粒子会受到排斥力而改变运动轨迹，故A不合题意；
B.根据题目描述可知，实验过程没有涉及电流形成的知识，故B符合题意；
C.α粒子受到排斥力后改变了运动方向，这说明力是改变物体运动状态的原因，故C不合题意；
D.α粒子高速运动能够轰击原子，这说明它带有很大的能量，即一个a粒子的质量比一个电子的质量大得多，故D不合题意。
故选B。
4. A
解析：（1）首先根据安培定则确定电磁铁的极性，再根据磁极之间的相互作用确定条形磁铁受到的作用力方向；
（2）根据二力平衡的折射判断条形磁铁受到摩擦力的方向；
（3）根据滑片移动方向确定阻值变化，进而确定电流变化，从而确定电磁铁的磁力变化，最后根据二力平衡确定条形磁铁受到摩擦力的大小变化；
（4）根据影响电磁铁磁场强弱的因素分析判断。
根据图片可知，线圈上电流方向像下；右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，则右端为电磁铁的N极，左端为S极。根据“同名磁极相互排斥”可知，条形磁铁受到向左的排斥力，故A正确；
条形磁铁处于静止状态，它受到的摩擦力与排斥力相互平衡，即二者方向相反。因为排斥力向左，所以摩擦力向右，故B错误；
将滑动变阻器的滑片向右移动，变阻器的阻值变大，通过电磁铁的电流变小，电磁铁的磁场变弱，条形磁铁受到的排斥力减小。根据二力平衡的知识可知，它受到的摩擦力减小，故C错误；
若只改变电源的正负极，那么通过电磁铁的电流方向改变，但是电流大小不变，则条形磁铁受到的排斥力的大小不变，最终它受到的摩擦力大小不变，故D错误。
故选A。
5. B
解析：根据磁极之间的相互作用规律确定乙的磁极，根据磁感线的形状确定甲和乙磁极的关系，进而确定甲的磁极。
小磁针的上端为N极，根据“异名磁极相互吸引”可知，乙为S极。甲和乙之间磁感线呈顶牛之势，二者为同极，则甲为S极，故B正确，而A、C、D错误。
故选B。
6. A
解析：闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，据此分析判断。
声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，这里利用了电磁感应原理，故A正确，而B、C、D错误。
故选A。
7. B
解析：根据“人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起”可知，这个装置相当于发电机，工作原理是电磁感应现象，据此分析判断。
A.当导线中有电流经过时，小磁针的指向发生改变，说明通电导线周围存在磁场，故A不合题意；
B.闭合开关后，导体在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，这就是电磁感应现象，故B符合题意；
C.闭合开关后，小磁针的指向发生偏转，说明通电线圈会产生磁场，故C不合题意；
D.闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，故D不合题意。
故选B。
二、填空题
8. （1）幅度(或振幅)
（2）磁感线
解析：（1）根据响度与振幅的关系解答；
（2）根据磁感线的定义和用途分析解答。
（1）如图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的响度不同，同时可以通过乒乓球反弹的高度，来显示出鼓面振动的情况。通过实验可知：鼓面振动的幅度(或振幅)越大，响度越大。
（2）为了形象地表示磁体周围磁场分布的强弱和方向，科学上引入了磁感线的概念，实际上它也并不存在。
9. （1）右
（2）相(火)
解析：（1）电动机通过电磁铁控制，此时S2没有闭合，说明电磁铁的磁场太弱，根据影响电磁铁磁场强弱的因素分析电流的变化，推测电阻的变化，最终确定变阻器的滑片移动方向。
（2）根据家庭电路安全用电的接线方法判断即可。
（1）电动机通过电磁铁控制，此时S2没有闭合，说明电磁铁的磁场太弱，即通过电磁铁的电流太小。为了增大磁场，就必须增大电流而减小电阻，因此变阻器的滑片应该向右移动。
（2）在家庭电路中，开关必须接在火线上，因此进户线a应该接火线。
10. 220；36；低压带电体；高压带电体
解析：熟记安全用电的常识即可解答.
家庭电压为220V；一般情况下人体的安全电压为36V，有时人体潮湿的话，安全电压下降到24V，甚至12V以下；用电安全是不接触低压带电体，不靠近高压带电体。
故答案为：220； 36 ；低压带电体；高压带电体
11. （1）分子做无规则运动
（2）N；深度 越深，液体压强越大
解析：（1）扩散现象说明一切分子都在不停的做无规则运动；
（2）①根据磁极之间的相互作用分析；
②根据液体压强随深度的变化规律解答。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象：分子做无规则运动。
（2）①根据描述可知，磁铁A和磁铁B之间为排斥力，根据“同名磁极相互排斥”可知，若磁体A下端为N极，则磁体B上端为N极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是：深度越深，液体压强越大。
12. （1）力的作用
（2）电流的方向
解析：（1）力是改变物体运动状态的原因；
（2）前进和倒车，其实就是电动机转动的方向改变，而电动机线圈的转动方向与磁场方向和电流方向有关，据此分析解答。
（1）如图所示是电动机原理图， 将通电线圈abcd置于磁场中，线圈的ab、cd边受到力的作用，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中电流的方向来实现倒车。
13. （1）LED
（2）1：12
解析：（1）根据能量转化的知识确定哪种灯泡更节能；
（2）根据W=Pt计算电流通过灯泡的做功之比。
（1）LED灯将电能转化为光能，而白炽灯将电能转化为内能和光能，可见LED灯更符合绿色生态理念。
（2）通过LED灯和白炽灯的电流所做的功之比。
14. （1）串联
（2）加热；1000
解析：（1）如果用电器首尾相接，那么它们串联；如果用电器并排连接在两点间，则它们为并联。
（2）根据公式比较两种状态下电路总功率的大小，从而确定它们的工作状态，并计算出对应的功率。
（1）开关转至ac位置时，电流依次经过R1和R2 ， 它们首尾相连，因此为串联。
（2）开关转至bd位置时，只有电阻R2工作，此时总电阻为R2。
根据公式可知，因为R串>R2 ， 所以总功率P串
那么它的额定功率为：。
三、解答题
15. （1）解：U1=3V U2=U-U1=4.5v-3V=1.5v
灯泡常工作电流I= =0.25A
滑动变阻器接人电阻：R= =6Ω
（2）解：W=UIt=4.5Vx0.25Ax4x60s=270 J
解析：（1）根据图片可知，灯泡与变阻器串联，电压表V1测灯泡的电压，V2测变阻器的电压。根据灯泡的规格确定灯泡正常发光时的电压，也就是电压表V1的示数，然后根据U2=U总-U1计算电压表V2的示数。
首先根据 计算出灯泡正常工作时通过电路的电流，再根据 计算出此时变阻器接入的电阻。
（2）根据公式W=UIt计算整个电路消耗的电能。
16. （1）低
（2）当开关S与bc接触时，只有电阻R2工作，加湿器低档位工作时，
此时通过电路的电流；
（3）高温档消耗的电能：W=P高t=10W×（3600s×6）=2.16×105J。
解析：（1）根据公式比较不同状态下电路总功率的大小，然后确定它的工作状态；
（2）当开关S与bc接触时，只有电阻R2工作，加湿器低档位工作时，根据公式计算出通过电路的电流；
（3）根据W=P高t计算出消耗的电能。
（1）旋转开关S接触“bc”两触点时，只有电阻R2工作，此时总电阻为R2；
旋转开关S接触“cd”时，两个电阻并联，此时总电阻为R并；
则R2>R并；
根据公式可知，此时总功率P2
17. （1）解：t= = 9×105秒
t总= =1×107秒
s=vt总=0.2米/秒×1×105秒=2×105米=2000千米
答：充电一次总共航行路程2000千米。(其它合理解法也可)
（2）解：该滑翔机处于悬浮状态时，F浮=G物= 515牛
由F浮=ρ液gV排 ， 得V排= =0.05米3
所以V油= 0.05米3-0.0495米3=5×10-4米3
答：该滑翔机在600米深度悬浮时，外油囊中油体积为5×10-4米3(其它合理解法也可)
解析：（1）根据公式计算出滑翔机耗电的时间，再根据计算出滑翔机飞行的总时间，最后根据s=vt总计算出一次的飞行总路程。
（2）根据浮沉条件计算出滑翔机悬浮时受到的浮力，再根据丙图确定600m深处时海水的密度，接下来根据阿基米德原理 计算出此时滑翔机排开海水的总体积，最后根据V油=V排-V排'计算外油囊中油的体积。
18. （1）C
（2）W= =6×104J
（3）当恒温箱的温度达到最高时，衔铁被吸下，即此时控制电路的电流I=0.04A，故恒温箱内温度达到最高值瞬间R=U2/I=3V/0.04A=75Ω，由乙图可知恒温箱内的最高温度为100℃；
当电磁铁衔铁被吸合时，R1与R2并联。当恒温箱温度最低时，控制电路的电流
I'=0.03A。
I2=U2/R2=3V/3000=0.01A，
IR=I'-I2=0.03A-0.01A=0.02A，
R'=U2/IR=3V/0.02A=150Ω，
由乙图可知恒温箱内的最低温度为90℃。
故恒温箱内的温度变化范围为90℃-100℃。
解析：（1）闭合开关S1和S2 ， 恒温箱开始工作，那么上面的电阻R1所在的电路必须接通，即此时衔铁的动触点A与静触点C相接触。
（2）根据公式 计算出电热丝R1消耗的电能；
（3）当恒温箱的温度达到最高时，衔铁被吸下的瞬间，即此时控制电路的电流I=0.04A，只有热敏电阻R，根据公式计算出此时它的电阻，根据图乙确定此时的最高温度；
电磁铁衔铁被吸合时，R1与R2并联，此时恒温箱温度最低时，控制电路的电流I'=0.03A。首先根据计算出通过R2的电流，再根据 IR=I'-I2 计算出通过热敏电阻的电流，最后根据计算出热敏电阻的阻值，根据图像确定恒温箱的最低温度。
19. （1）
（2）通过小灯泡的电流随电压的增大而增大，但增加相同的电压，电流的增加值越来越 小。
（3）解：U滑=IR滑=0.12A×20Ω=2.4V
U灯=U-U滑=3V-2.4V=0.6V
（4）滑动变阻器的电功率
解析：（1）根据图甲确定电路的串并联关系，主要电表的量程和接线柱的选择，还要注意变阻器接线“一上一下”。
（2）根据丙图中a图像的形状，分析通过灯泡电流与电压的关系；
（3）当变阻器的阻值最大时，通过灯泡的电流最小。首先根据U滑=IR滑计算出变阻器两端的电压，再根据U灯=U-U滑计算出电压表的示数。
（4）根据P=UI分析即可。
（1）根据甲图可知，除了电压表与灯泡并联外，其它的都是串联。
①电压表的“-”接线柱已经与灯泡左端相连，只需将“3”接线柱与灯泡右端接线柱相连即可；
②变阻器与开关串联，只需将它右下角的接线柱与开关右端的接线柱相连即可，如下图所示：
（2）根据图丙可知，图像a总体是上升的，但是上升的速度越来越慢，则得到结论：通过小灯泡的电流随电压的增大而增大，但增加相同的电压，电流的增加值越来越小。
（3）变阻器两端的电压：U滑=IR滑=0.12A×20Ω=2.4V；
灯泡两端的电压：U灯=U-U滑=3V-2.4V=0.6V。
（4）根据图丙可知，图像a上某点的横坐标就是灯泡的电压，则长方形阴影的宽就是电源电压与灯泡电压之差，根据U总=U+U变可知，长方形阴影的宽就是变阻器的电压。长方形阴影的长就是图像a上某点的纵坐标，也就是通过变阻器的电流。根据P=UI结合长方形的面积公式s=长×宽可知，阴影部分的面积表示滑动变阻器的电功率。
20. （1）S
（2）B
（3）0.075kg~03kg；BC
解析：（1）首先根据安培定则判断电磁铁上端的极性，再根据磁极之间的相互作用规律确定永磁体下端的极性。
（2）放上物体后，弹簧受到的压力增大，要保持指针的位置不动，就要增大永磁体受到的排斥力，据此分析通过电磁铁的电流的大小变化，判断电路的电阻变化，最终确定滑片的移动方向。
（3）①根据电流表的量程确定通过电路的最大电流值，然后带入公式m=kI计算出电子秤的最大称量值；根据计算出通过电路的最小电流，再根据m=kI计算出电子秤的最小称量值，从而确定测量范围。
②对各个选项进行分析，确定电子秤称量范围的变化即可。
(1) 线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，则电磁铁的下端为N极，上端为S极。根据两者产生的是斥力可知，永磁体下端是S，上端是N。
(2)放置物体后，秤盘要下降，要使得仍然指在a位置、需要有更大的斥力才能维持，即电磁铁需要更大的磁性才可以，所以电流值需要增大，滑变的阻值需要减小。所以P要向B端滑动。
(3)①电流表的量程为0~0.6A，则通过电路的最大电流为0.6A，代入公式m=k得到：m=0.5kg/A×0.6A=0.3kg，即电子秤的最大称量范围为mmax=0.3kg。
电流表最小读数为滑变整个接入时的电流，
此时电流 ，
代入公式得：mmin=0.5kg/A×0.15A=0.075kg。
所以称量范围是0.075kg~0.3kg。
②A．增大电源电压，通过通过电流表的电流会增大，即放上相同质量的物体时，原来没有达到量程，现在可能达到或超过量程，因此电子秤的量程变小，故A不合题意；
B．换用"100Ω；1A”的滑动变阻器，电阻变大，电流变小，即方向相同质量的物体时，原来恰好达到量程，现在却小于量程了，因此电子秤的量程变大，故B符合题意；
C．电流表的量程换用“0~3安”，量程比原来变大，那么电子秤的量程肯定变大，故C符合题意。
故选BC。
21. （1）改变力的方向
（2）设物体重为G，动力臂L1=1.25m，阻力为吊装机总重，F2=1500N，阻力臂L2=1.5-1.25=0.25m。
根据杠杆的平衡条件F1L1=F2L2得到：GL1=F2L2 ，
G×1.25m=1500×0.25m，
解得：G=300N。
（3）F
（4）电机工作产生的机械能全部用来使拾升物体，
所以W物=G物h=ηW电；
G物h=ηPt；
G物×3m=75%×1200W×10s；
代入数据即可解得：G物=3000N。
解析：（1）根据定滑轮的特点解答；
（2）当所挂物体较重时，吊装机会向左绕B(C)点倾斜，此时可以把整个吊装机看做一根杠杆。B(C)点为支点，动力为所吊物体重，根据杠杆的平衡条件F1L1=F2L2列式计算即可。
（3）配重对杠杆施加阻力，且阻力和阻力臂的乘积越大，防翻效果越好，据此分析判断；
（4）根据W=ηPt计算出计算出电动机转化成的机械能，再根据W=Gh计算机械能，二者的大小相等，据此列出方程计算即可。
(1)吊装机工作时，顶端定滑轮的作用是改变力的方向。
(2)设物体重为G，动力臂L1=1.25m，阻力为吊装机总重，F2=1500N，阻力臂L2=1.5-1.25=0.25m。
根据杠杆的平衡条件F1L1=F2L2得到：GL1=F2L2 ，
G×1.25m=1500×0.25m，
解得：G=300N。
(3)根据杠杆的平衡条件可知，所加配置为阻力，当阻力臂越大的时候，吊装机越不容易倾倒，故选F；
(4)电机工作产生的机械能全部用来使拾升物体，
所以W物=G物h=ηW电；
G物h=ηPt；
G物×3m=75%×1200W×10s；
代入数据即可解得：G物=3000N。
22. （1）解：灯泡L正常发光时，通过的电流I= =0.4A
答：灯泡L正常发光时，通过灯泡L的电流大小为0.4A。
（2）0
（3）解：本题的电路可以用下图表示：
根据题意，可得四种电路连接情况：
①图甲中，当PB= OB时，R变1= Rb ， 电路中的电流I1=0.36A
②图甲中，当PB= OB时，R变2= Rb ， 灯L正常发光，电路中的电流l2= 0.4A
③图乙中，当PO= OC时，R变3= Rc，灯L两端电压UL3=4.8V
④图乙中，当PO= OC时，R变4= Rc，灯L两端电压UL4=6.0V，灯L正常发光)
由于②和④时，L都正常发光，即②和④电路是等效的
所以R变2=R变4 ， 即 Rb= Rc ,2Rb=Rc
因为U=U变+UL=I变R变+UL
所以由④得：U=I2R变4+UL4=0.4A× Rc+6.0V----(1)式
①中R变1= Rb= Rc ， 与R变3= Rc等大，即①和③电路是等效的
因为U=U变+UL=I变R变+UL
所以由③得：U=I3R变3+UL3=0.36A× Rc+4.8V-----(2)式
由(1)式和(2)式可解得：Rc=60Ω U=12V
答：金属丝OC的电阻Rc的大小为60Ω，电源电压为12V
解析：（1）已知灯泡的额定电压和额定功率，根据计算通过灯泡的电流。
（2）根据甲图可知，当滑片移动时，灯泡亮度不变，即通过电路的电流不变，也就是电路的总电阻不变。OP段的长度发生改变但阻值不变，则金属丝OA的阻值为零。
（3）将题干描述的4中情况罗列出来，首先根据灯泡正常发光确定Rb和Rc的数量关系，然后将这两种情况合并在一起。然后根据Rb和Rc的数量关系分析另外两种情况，确定它们是等效的，可以合并为一种情况。接下来根据公式U=U变+UL=I变R变+UL列出两个方程，联立计算得到金属丝OC的阻值和电源电压的数值。
23. （1）
（2）解：m=ρV=1.0×103kg/m3×1×10-3 m3=1kg
Q吸= cm(t-to)= 4.2×103J/(kg℃) × 1kg×(100℃-20℃) =3.36× 105J
∵W=Pt=Q ∴
∵P= ∴
答：选择的加热电阻阻值最大为60.5Ω
（3）在加热的支路上增加温度控制开关（合理即可）
解析：（1）根据功率的公式可知，在电压相同时，只有使总电阻变小，才能使总功率变大，据此分析解答。
（2）根据密度公式m=ρV计算出水的质量，根据公式Q吸= cm(t-t0)计算出水吸收的热量，再根据公式计算出加热电阻的功率，最后根据 计算出加热电阻的阻值。
（3）如果人大意了没有按时关闭电源，那么加热时间过长，可能会发生火灾，因此可以在电路上安装温控开关，让其到达温度后自动断开，这样会更安全。
（1）根据功率的公式可知，在电压相同时，只有使总电阻变小，才能使总功率变大。
方案一：将两个电阻串联，开关与其中一个电阻并联。当这个开关闭合后，短路电阻，这时总电阻变小，总功率增大，符合要求；
方案二：将两个电阻并联，一个开关与其中一个电阻串联。闭合这个开关后，总电阻变小，总功率增大，符合要求，如下图所示：
24. （1）内(或热)
（2）C
（3）解；P=20W=0.02kW
t=W/P=1kW·h/0.02kW=50h
（4）解：解：低温档时，R1和R2是串联的
R总=U2/P低=(220V)2/20W=2420Ω
R1=R总-R2=2420Ω-1210Ω=1210Ω
中温档时，电路中只有电阻R2工作
P中=U2/R1= (220V)2/1210Ω=40W
解析：（1）根据能量转化的知识解答；
（2）根据乙图确定电流的路径，从而确定电阻的串并联关系即可；
（3）根据公式计算出低温档工作的时间；
（4）低温档时，R1和R2是串联的，此时电阻最大，功率最小。首先根据计算出总电阻，再根据 R1=R总-R2 计算出R1的阻值。
中温档时，电路只有R1工作，根据公式计算出此时的电功率即可。
（1）座圈加热时，把电能转化为内(或热)能；
（2） 当开关S1闭合、S2接a时， 如下图所示，两个电阻为并联，则该座圈的电路相当于C。
四、实验探究题
25. （1）
（2）2.30；B
解析：（1）根据甲图确定电路的串并联关系，注意电表的量程和接线柱的选择，以及变阻器接线“一上一下”。
（2）根据丙图确定电压表的量程和分度值，然后读出电压表的示数。将电压表的示数与额定电压2.5V比较，确定电压表的示数增大还是减小，然后根据U=IR确定电流表的示数变化，再根据“电流与电阻的反比关系”确定变阻器的阻值变化，最终确定滑片的移动方向。
（1）根据甲图可知，除了电压表与灯泡并联外，其它的都是串联。因为2.5V<3V，所以电压表选择0~3V的量程，它的“3”接线柱已经与灯泡右端相连，只需将“-”接线柱与灯泡左端相连即可，如下图所示：
（2）根据丙图可知，电压表量程0~3V，分度值为0.1V，示数为2.3V。因为2.3V<2.5V，所以电压表的示数要增大，根据U=IR可知，电流表的示数要增大，而变阻器的阻值要减小，则：调节滑动变阻器的滑片向B端移动，直至小灯泡正常发光。
26. （1）左
（2）B
（3）0.3
（4）滑动变阻器的电功率
解析：（1）根据表格确定电流的大小变化，再根据“电流与电阻的反比关系”确定变阻器的阻值变化，最终确定滑片的移动方向。
（2）将表格中第1、3组数据比较，确定定值电阻的电功率与电流的变化关系。
（3）首先根据U2=U总-U1计算变阻器两端的电压，再根据P2=U2I2计算变阻器的功率；
（4）根据P总=P1+P2分析。
（1）根据表格可知，从第3次到第4次时，电流从0.2A到0.25A，此时电流变大，那么变阻器的阻值变小，则滑片P向左移动到适当位置。
（2）比较第1和3组数据可知，电流增大到原来的：0.2A÷0.1A=2倍，而定值电阻的电功率增大到原来的：0.4W÷0.1W=4=22倍，因此定值电阻的电功率与电流的平方成正比，故选B。
（3）当定值电阻两端的电压为1.0V时，
变阻器两端的电压U2=U总-U1=4V-1V=3V；
此时变阻器的电功率为：P2=U2I2=3V×0.1A=0.3W；
（4）A点的横坐标代表总功率，A'点的横坐标代表R1的电功率，根据P总=P1+P2可知，AA'就是滑动变阻器的电功率。
27. （1）滑动变阻器滑片没有处在阻值最大处
（2）小灯泡断路
（3）1.05
（4）偏大
解析：（1）在闭合开关前，为了防止电流过大烧毁电表或用电器，通常将变阻器的阻值调到最大；
（2）在测量灯泡功率的实验中，如果灯泡断路，那么电压表串联在电路中。因为它的内阻很大，所以通过电流表的电流几乎为零；因为串联电路中电压与电阻成正比，所以它的电压几乎等于电源电压。
（3）根据图乙确定灯泡的额定电流，再根据公式P=UI计算灯泡的额定功率；
（4）首先根据并联电路的电流特点分析电流表的示数变化，再根据P=UI分析灯泡功率的变化。
（1）根据图甲可知，变阻器的滑片在最左端时电阻最大，则小敏的操作错误为：滑动变阻器滑片没有处在阻值最大处。
（2）闭合开关后,无论怎样调节滑动变阻器, 小敏发现小灯泡始终不发光,电压表示数接近于3V保持不变,电流表示数始终为零,则故障原因可能是小灯泡断路。
（3）根据图乙可知，电流表量程为0~0.6A，分度值为0.02A，则灯泡的额定电流为0.42A，灯泡的额定功率为：P=UI=2.5V×0.42A=1.05W。
（4）电压表与灯泡并联，根据I总=I灯+I表可知，测得的灯泡的额定电流偏大，根据P=UI可知，测出的额定功率比实际值偏大。
五、综合说理题
28. 示例：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；奶奶认为的“有电”是指有电压，当用手触摸插头，可能导致火线一人体一大地构成回路，从而触电。
插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；防止电线的绝缘层老化或破损；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
或安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关等。
示例：插头烧焦，要安全用电。
解析：插头烧焦肯定是这个位置产生了太多的热量，可从短路、老化和电流过大等角度对其进行解释。然后根据自己对安全用电的常识提出安全用电的建议。
①示例：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；奶奶认为的“有电”是指有电压，当用手触摸插头，可能导致火线一人体一大地构成回路，从而触电。
插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；防止电线的绝缘层老化或破损；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
②示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
③示例：插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；不要用湿的手触摸电器、插座和开关等。
2022年科学中考真题分类汇编10：电磁学
一、单选题
1．如图所示，粗糙的水平桌面上有两块相同的条形磁体甲和乙，它们之间有相互作用力且保持静止。对图示甲、乙两块条形磁体受到摩擦力的方向分析正确的是（ ）
A．甲一定水平向左，乙一定水平向右
B．甲水平向右，乙无法确定
C．甲水平向左，乙无法确定
D．甲、乙均无法确定
2．如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氛管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
3．如图所示为课本中的一个实验：“把一段通电导线弯成圆环，形成环形电流，让圆环导线穿过一块与圆环平面垂直的平板。利用铁粉观察它周围的磁场分布。”如果导线内电流方向如箭头所示，当置于平板上A点的磁针(黑色端为N极)静止时，下列图中磁针指向正确的是（ ）
A． B．
C． D．
4．如图是某同学发明的“铁皮自动分开装置”。将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。铁皮分开的原因是（ ）
A．同名磁极相互吸引 B．异名磁极相互吸引
C．同名磁极相互排斥 D．异名磁极相互排斥
5．如图，小敏用条形磁铁使铁钉竖直静止在空中，细线紧绷且质量不计。下列说法正确的是（ ）
A．铁钉上端被磁化成N极
B．铁钉受到的磁力与自身重力大小相等
C．桌面对石头的支持力和石头的重力是一对平衡力
D．细线对石头的拉力和石头对细线的拉力是一对相互作用力
6．司南是我国早期的指南针。小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。下列说法正确的是（ ）
A．“司南”静止时勺柄指南，标为N极
B．“司南”能指南北是受地磁场的作用
C．“司南”的纸盘换成铁盘后也能正常使用
D．“司南”勺柄的指向与勺内磁体的磁极方向无关
7．科学研究中。人们通过一定的科学方法，建立一个适当的模型来代替和反映客观对象，并通过的这个级型来揭示客观对象的形态、特征和本质。下列分析正确的是（ ）
A．①揭示单侧光对生长素分布的影响，向光侧生长素多，生长快
B．②用磁感线描述条形磁体周围的磁场分布，越密表示磁场越弱
C．③是原子结构模型，中央是原子核，核外是绕核高速运动的电子
D．④描述地球绕日公转，地轴始终是倾斜状态，箭头表示公转方向
8．按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象说明影响电磁铁磁性强弱的一个因素是（ ）
A．电流大小 B．线圈匝数 C．电流方向 D．电磁铁极性
二、填空题
9．铝箔轻巧，导电性好，能做许多科学实验。
实验1：“铝箔小火箭”
将铝箔卷成简状，上端封闭并装人一截火柴头，下端开口并装上尾翼，制成小火箭。将小火箭套在发射架上，加热其上端，如图甲所示。稍后小火箭就会射到空中。
（1）小火箭与发射架不能套得太紧，否则会因 力太大，难以起飞。
（2）火柴头燃尽后，空中的小火箭还能继续上升，这是因为小火箭具有 。
（3）实验2：“铝箔秋千”
折一个U形铝箔框，其两端通过回形针与干电池两端相连，置于磁铁上方，如图乙所示。通电时，铝箔框就会朝一个方向摆动。
通电摆动时，电能转化为 能和内能。
（4）若要改变铝箔框通电时的摆动方向，请写出一种方法： 。
10．如图是手机无线充电的原理简化图。当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（1）手机线圈中产生电流是利用 现象。
（2）当充电器线圈中某一时刻的电流方向如图所示，则图中B点的磁场方向是 （选填“向上”或“向下”）。
（3）与传统方式相比，请你对这种充电方式进行评价： 。
11．1820年，丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系。小舟用图甲所示装置来模仿该实验。
（1）实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是 。
（2）早先电话听简的结构如图乙所示，当变化的电流通过线圈时，电磁铁的 强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了。
三、实验探究题
12．学习了“电生磁”的知识后，小柯在家里进行实验探究。实验器材主要有：全新干电池若干节、铁钉3枚、大头针若干、长导线1根。
实验过程：
①用细线把3枚铁钉捆绑在一起，再用长导线缠绕铁钉6圈，连接在1节全新干电池两端（如右图所示），制成简易的电磁铁。用电磁铁尖端去靠近大头针，观察吸引大头针的数目（通电时间不超过10秒钟，下同）。
②将电磁铁连接在2节串联的全新干电池两端，重复实验。
③将电磁铁连接在3节串联的全新干电池两端，重复实验。
④增加电磁铁的线圈匝数至9匝，连接在1节全新干电池两端，重复实验。
⑤增加电磁铁的线圈匝数至12匝，连接在1节全新干电池两端，重复实验。
（1）1节全新干电池的电压是 伏。
（2）小柯的实验想要探究的问题是：
（3）本实验用电磁铁吸引大头针的数目来比较电磁铁的磁性强弱，此科学方法属于 （选填“类比法”或“转换法”）。
（4）请帮助小柯设计用于记录实验数据的表格。
四、解答题
13．图甲是一种太阳能“摆叶花"，其摆动原理如图乙所示。塑料摆叶AOB是硬质整体，由摆杆OB和叶瓣OA组成，可视为绕固定点O自由转动的杠杆。
（1）图乙为断电静止时的状态，叶瓣OA重0.04牛，C是其重力作用点。摆杆OB质量不计，B端固定着一块小磁铁，C、O、D在同一水平线上。求磁铁受到的重力是多少牛？
（2）线圈E有电流时，推动磁铁向左上方运动，则线圈E上端的磁极是 极。
（3）线圈E推动磁铁向左上方运动，使摆叶AOB顺时针小幅摆动后，立即断电，摆叶AOB会自动逆时针摆回来。请利用杠杆知识对上述现象作出分析。
14．我国现在倡导绿色、环保、低碳的生产和生活方式。湖州长兴弁山风力发电场是浙江省首个低风速区域风电项目，已并网发电，一年可发电约5000万千瓦时。
（1）下列装置可以演示风力发电机原理的是 （选填“A”或“B”）。
（2）已知火力发电时，发1度电需煤400克，弁山风力发电场的投入使用，每年可节省煤约多少吨？
（3）现代人居家装修普遍采用无主灯风格，如图所示。小明家今年装修新房，家庭电路中总共安装了20只规格为“220V 10W”的灯泡，若这20只灯泡全部正常工作（其他用电器不工作），求家庭电路中的总电流。
15．寒冷的冬天，人们经常会使用油汀取暖器。如图为小舟家油汀取吸器的工作原理示意图，R1和R2为发热体，其部分参数如表所示，试回答问题：
产品类型 油汀取暖器
额定电压 220V
发热体R1规格 48.4Ω
发热体R2规格 96.8Ω
操作档位 三档
（1）取暖器的工作原理：导热油是一种易导热但不易 的液体，接通电路，发热体放热，导热油吸热，温度升高， 变小，在油管内上升，同时向周围的空气散热，到达顶端后从边上管道下降到油箱重新加热。
（2）取暖器有高、中、低三档，小舟选择中档在房间内取暖。使用一段时间后发现一个规律：取暖器工作85分钟后，温控开关断开停止加热，5分钟后温控开关又自动闭合，取暖器再次工作，如此循环，维持室温的基本恒定。则选择中档使用时，取暖器每小时消耗多少电能
（3）某次使用时，取暖器突然不工作了，于是小舟和父亲一起寻找故障，接入电源，闭合所有开关，用测电笔检测a~i各处，发现只有a、b两处测电笔的氖管能发光，根据此现象，可以推测取暖器发生的故障是 。
答案解析部分
1．D
解析：根据二力平衡的知识分析判断。
甲和乙都在水平桌面上保持静止状态，则它受到的摩擦力与受到的磁力相互平衡，即二者大小相等方向相反。由于不清楚甲和乙的磁极方向，因此它们之间可能为引力，也可能为斥力，无法确定受到磁力的方向，自然无法判断它们受到摩擦力的方向。
故选D。
2．B
解析：根据家庭电路连接的知识分析判断。
A.根据图片可知，开关与灯泡串联，故A正确不合题意；
B.根据图片可知，灯泡与插座并排连接在火线和零线之间，二者为并联，故B错误符合题意；
C.当开关S断开时，只有d处与火线连通，因此只有d处能够使测电笔的氖管发光，故C正确不合题意；
D.根据图片可知，三孔插座的中间孔与大地相连，能将用电器的金属外壳与大地相连，故D正确不合题意。
故选B。
3．A
解析：首先根据安培定则判断通电螺线管的极性，再根据磁场方向的定义确定小磁针的指向。
根据图片可知，线圈上电流方向向左。右手握住线圈，弯曲的四指指尖向左，此时大拇指指向纸外，则向外的一端为磁场的N极，向内的一端为磁场的S极。在磁体内部，磁感线从S极指向N极，而小磁针的N极指向就是磁场方向，因此小磁针的N极应该朝向纸外。
故A正确，而B、C、D错误。
故选A。
4．C
解析：根据磁极之间的相互作用规律分析。
强磁铁靠近铁皮时，铁皮会被磁化成一个新的磁体。根据磁极之间的相互作用规律可知，铁皮分开的原因是同名磁极相互排斥，故C正确，而A、B、D错误。
故选C。
5．D
解析：（1）根据磁极之间的相互作用规律判断；
（2）对铁钉进行受力分析；
（3）根据平衡力的条件判断；
（4）根据相互作用力的条件判断。
A.根据“异名磁极相互吸引”可知，铁钉的上端被磁化为S极，故A错误；
B.铁钉受到向上的磁力、向下的重力和细线的拉力，根据二力平衡的知识得到：F磁=F拉+G，故B错误；
C.桌面对石头的支持力等于石头的重力与细线的拉力的差，即二者大小不等，肯定不是平衡力，故C错误；
D.细线对石头的拉力和石头对细线的拉力，二者大小相等、方向相反、作用在同一直线和同一物体上，是一对相互作用力，故D正确。
故选D。
6．B
解析：根据对磁场、磁极和地磁场的认识分析判断。
A.“司南”静止时勺柄指南，标为S极，故A错误；
B.“司南”能指南北是受地磁场的作用，故B正确；
C.铁板能够被磁化，而纸板不能被磁化，因此“司南”的纸盘换成铁盘后就会对司南的指向发生影响，因此不能正常使用，故C错误；
D.“司南”会受到地磁场的磁力作用，因此勺柄的指向与地磁场的方向有关，与本身内部的磁极方向也有关，故D错误。
故选B。
7．C
解析：模型法是通过引入模型(能方便我们解释那些难以直接观察到的事物的内部构造，事物的变化以及事物之间的关系的符号、公式、表格、实物等)将物理问题实际化。
A：①揭示单侧光对生长素分布的影响，背光侧生长素多，生长快，A错误。
B：②用磁感线描述条形磁体周围的磁场分布，越密表示磁场越强，B错误，
C：③是原子结构模型，中央是原子核，核外是绕核高速运动的电子，C正确。
D：④描述地球绕日公转，地轴始终是倾斜状态，箭头表示自转方向，D错误。
故选C。
8．B
解析：根据图片确定影响电磁铁磁场强弱的哪个因素不同即可。
根据图片可知，两个电磁铁串联，则通过它们的电流相等，A的线圈匝数大于B，则说明影响电磁铁磁场强弱的因素是线圈匝数。
故选B。
9．（1）摩擦
（2）惯性
（3）机械
（4）调换干电池的正负极(或“调换磁铁的磁极”)
解析：（1）滑动摩擦力的大小与压力和接触面的粗糙程度有关；
（2）物体保持运动状态不变的性质叫惯性；
（3）根据能量转化的知识解答；
（4）通电导体在磁场中的受力方向与磁场方向和电流方向有关。
（1）小火箭与发射架不能套得太紧，即发射架对火箭的压力太大，那么会产生较大的摩擦力，造成火箭难以起飞。
（2）火柴头燃尽后，空中的小火箭还能继续上升，这是因为小火箭具有惯性。
（3）通电摆动时，线圈具有机械能，即将电能转化为机械能。
（4）要改变铝箔框通电时的摆动方向，方法：
①改变电流方向，即调换干电池的正负极；
②改变磁场方向，即调换磁铁的磁极。
10．（1）电磁感应
（2）向上
（3）优点：使用方便，兼容性强，可以一对多充电，解决了接口不匹配问题等，缺点：充电效率较低，电磁辐射较大，价格高等。
解析：（1）闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，为发电机的工作原理；
（2）判断电流方向，然后利用右手螺旋定则去判断磁极；
（3）与传统有线充电比较，从而发现无线充电的优点。
（1）手机线圈中产生电流是利用电磁感应现象。
（2）电流从上往下看是逆时针转动，利用右手螺旋定则判断B点磁场方向是向上；
（3）与传统方式相比，对这种充电方式进行评价：优点：使用方便，兼容性强，可以一对多充电，解决了接口不匹配问题等，缺点：充电效率较低，电磁辐射较大，价格高等。
11．（1）小磁针发生偏转
（2）磁性
解析：（1）当导线中有电流经过时，小磁针的指向发生偏转，即小磁针受到磁力，说明通电导线周围存在磁场。
（2）影响电磁铁磁场强弱的因素：①线圈匝数；②电流大小；③有无铁芯，据此分析解答。
（1）实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是：小磁针发生偏转。
（2）早先电话听筒的结构如图乙所示，当变化的电流通过线圈时，电磁铁的磁性强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了。
12．（1）1.5
（2）电磁铁的磁性强弱是否与线圈匝数、电流大小有关
（3）转换法
（4）
实验次数 线圈匝数 电池节数 吸引大头针数量
1
2
3
4
5
解析：（1）根据干电池的电压知识解答；
（2）根据题目描述，分析哪些因素在发生改变，从而确定想要探究的问题；
（3）物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
（4）根据题目的描述，确定要记录的物理量和现象，从而确定表格的列数，再根据实验次数确定表格的行数即可。
（1）1节全新干电池的电压是1.5伏。
（2）根据“2节”、“3节”可知，电源电压改变，则通过电磁铁的电流大小发生改变。根据“6匝”、“9匝”和“12匝”可知，电磁铁的线圈匝数发生改变，因此小柯想要探究的问题是：电磁铁的磁性强弱是否与线圈匝数、电流大小有关。
（3）本实验用电磁铁吸引大头针的数目来比较电磁铁的磁性强弱，此科学方法属于转换法。
（4）在实验中，要记录线圈匝数、电池节数和吸引大头针的数量，以及实验次数，因此表格有4列。实验要进行5次，连同项目行共6行，如下表所示：
实验次数 线圈匝数 电池节数 吸引大头针数量
1
2
3
4
5
13．（1）解：摆叶AOB可视为杠杆，此时：
l1=OC=4.5厘米
l2=OD=1.5厘米
F1=G叶柄=0.04牛．
根据杠杆平衡条件F1l1=F2l2得：
0.04牛×4.5厘米=F2×1.5厘米
F2=0.12牛
G磁=F2=0.12牛
答：磁铁受到的重力是0.12牛。
（2）南(或“S")
（3）摆动后，力臂l1变小，力臂l2变大，则F1l1
（2）根据磁极之间的相互作用规律确定电磁铁的极性；
（3）在杠杆上，哪测力和力臂的乘积偏大，那么杠杆就会向哪测偏转，据此分析解答。
（2）当线圈E有电流时，推动磁铁向上运动，则条形磁铁受到排斥力。根据“同名磁极相互排斥”可知，线圈E上端的磁极应该为S极。
14．（1）B
（2）解： 煤的质量=400克/度×5×107度=2×1010克=2×104吨。
（3）解：家庭电路中的总电流为：。
解析：（1）根据发电机的工作原理分析判断；
（2）节约煤的质量=1度点节约煤的质量×一年发电量；
（3）根据公式计算即可。
（1）风力发电机的工作原理为电磁感应现象。
A.闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，故A不合题意；
B.闭合开关后，导体在磁场中做切割磁感线运动时，电流表的指针摆动，这就是电磁感应现象，故B符合题意。
故选B。
15．（1）导电；密度
（2）解法一：中温档时，R连入电路，电功率
中温档工作1小时，电阻R的通电时间t= 50min= 3000s消耗的电能w=Pt=1000w ×3000s=3×106J
答：会消耗3×106焦的电能。
解法二：中温档时，R连人电路，电功率
中温档工作1小时，电阻R的通电时间t=50min=0.83h
消耗的电能W=Pt=1kW×0.83h=0.83kW·h
答：会消耗0.83千瓦时的电能。
（3）温控开关断路
解析：（1）如果导热油能够导电，那么泄露后很可能造成触电事故；
根据“热胀冷缩”的规律分析导热油的密度变化。
（2）根据图片可知，中温档时只有R1自己工作，首先根据 计算出它的电功率，再根据公式W=Pt计算它消耗的电能。
（3）在家庭电路中，为了用电安全，开关必须接在火线上，据此可知，温控开关肯定与火线相连。接触b处测电笔放光，说明b与火线相连；接触c处时测电笔不发光，说明c与b之间与火线断开，据此分析解答。
（1）取暖器的工作原理：导热油是一种易导热但不易导电的液体，接通电路，发热体放热，导热油吸热，
温度升高，导热油膨胀，体积增大，而密度变小，在油管内上升，同时向周围的空气散热，到达顶端后从边上管道下降到油箱重新加热。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
同课章节目录
