电路

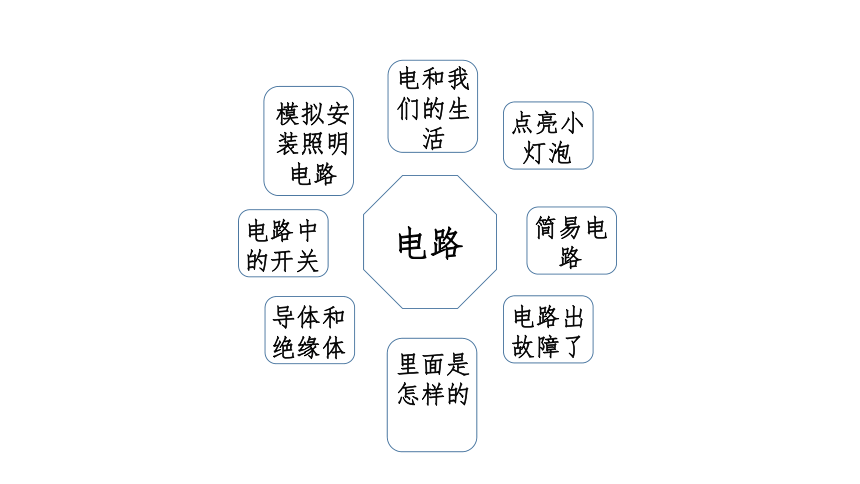

点亮小灯泡
电和我们的生活
简易电路
电路出故障了
里面是怎样的
导体和绝缘体
电路中的开关
模拟安装照明电路
1879年，爱迪生点亮了世界上第一盏电灯。
生活中使用的电都是由电源提供的。
家用电是电压为220V交流电
电池提供的是直流电。
一节干电池电压1.5V。
发电厂
电灯
电视
人体安全电压为36V
手机
石英钟
电池

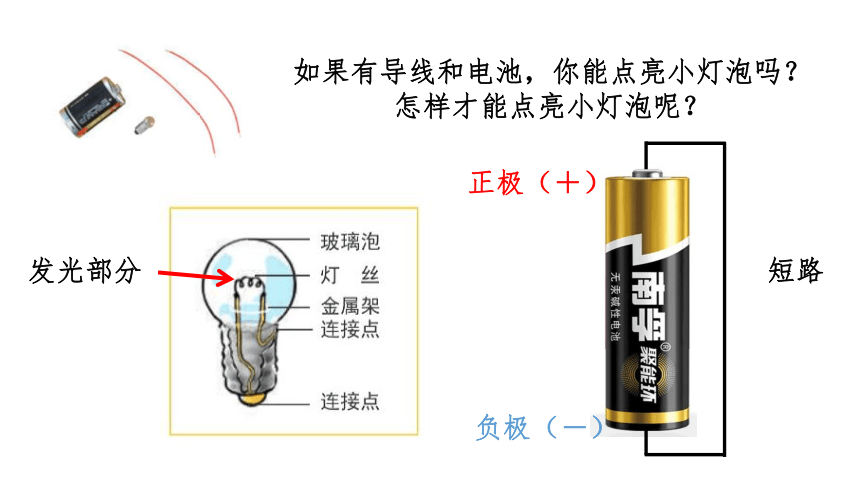

如果有导线和电池，你能点亮小灯泡吗？怎样才能点亮小灯泡呢？
发光部分
正极（＋）
负极（－）
短路

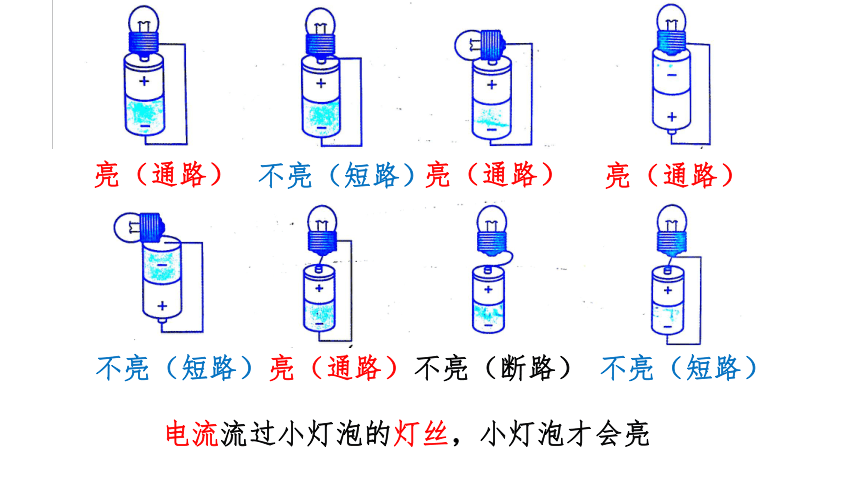

亮（通路）
不亮（短路）
亮（通路）
亮（通路）
不亮（短路）
亮（通路）
不亮（断路）
不亮（短路）
电流流过小灯泡的灯丝，小灯泡才会亮
电流方向：从电池的正极出发，经过用电器，回到电池的负极

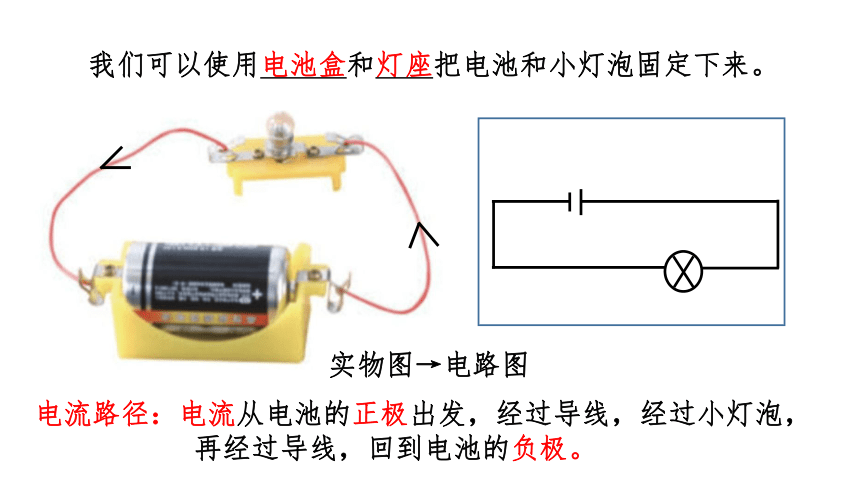

我们可以使用电池盒和灯座把电池和小灯泡固定下来。
电流路径：电流从电池的正极出发，经过导线，经过小灯泡，
再经过导线，回到电池的负极。
实物图→电路图

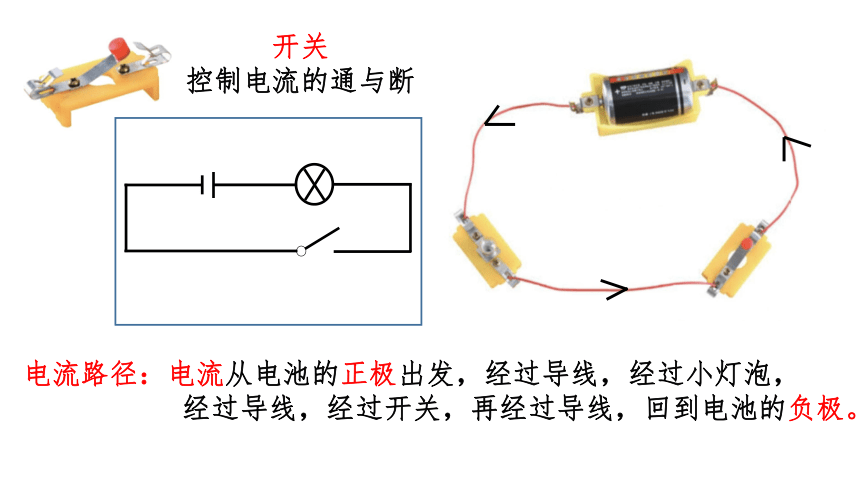

电流路径：电流从电池的正极出发，经过导线，经过小灯泡，
经过导线，经过开关，再经过导线，回到电池的负极。
开关
控制电流的通与断

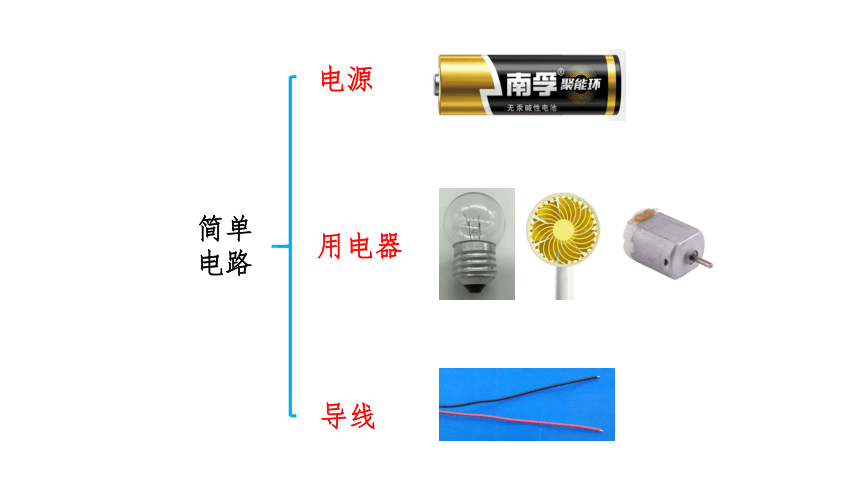

简单电路
导线
用电器
电源
电路出故障了

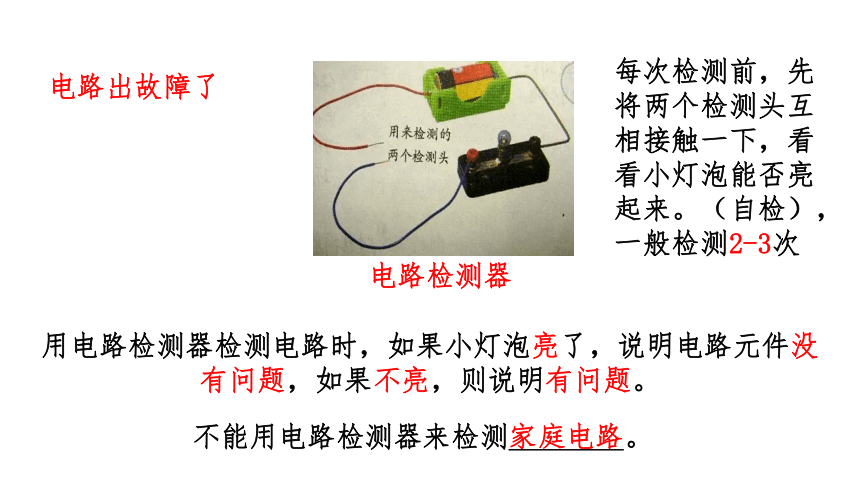

电路检测器
每次检测前，先将两个检测头互相接触一下，看看小灯泡能否亮起来。（自检），一般检测2-3次
不能用电路检测器来检测家庭电路。
用电路检测器检测电路时，如果小灯泡亮了，说明电路元件没有问题，如果不亮，则说明有问题。
电路中可能的故障：
电路元件出问题：电池没电了、导线断了、小灯泡坏了等；
接触不良：导线与元件未连接好、小灯泡在灯座里未拧紧等。
检测时，需要按照一定的顺序进行检测。
1-2，1-3，1-4，2-3，2-4，3-4
1-2，1-3，1-4，1-5，2-3，2-4，2-5，3-4，3-5，4-5
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
在连接电路时，我们为什么要把导线两端的塑料皮剥开呢？
塑料皮是绝缘体，铜丝是导体
导体：容易导电的物体，比如铜、铁、铝等金属、石墨。
绝缘体：不容易导电的物体，比如塑料、干木头、玻璃、陶瓷、橡胶等
在潮湿的空气中或较强电流下，人体、自然界中的水和大地等都将成为导体
开关：控制电流的通和断的元件
在开关的结构中，既需要导体，也需要绝缘体
开关
非接触式开关
接触式开关
将回形针拨到一边，电路断开，将回形针拨到图钉上，电路接通
利用开关控制红绿灯
模拟安装照明电路
任务：
1.在纸上画出房间的平面图，标出书桌、床、窗户的位置
2.房间需安装两盏灯（照明灯和阅读灯），由两个开关分别控制。
