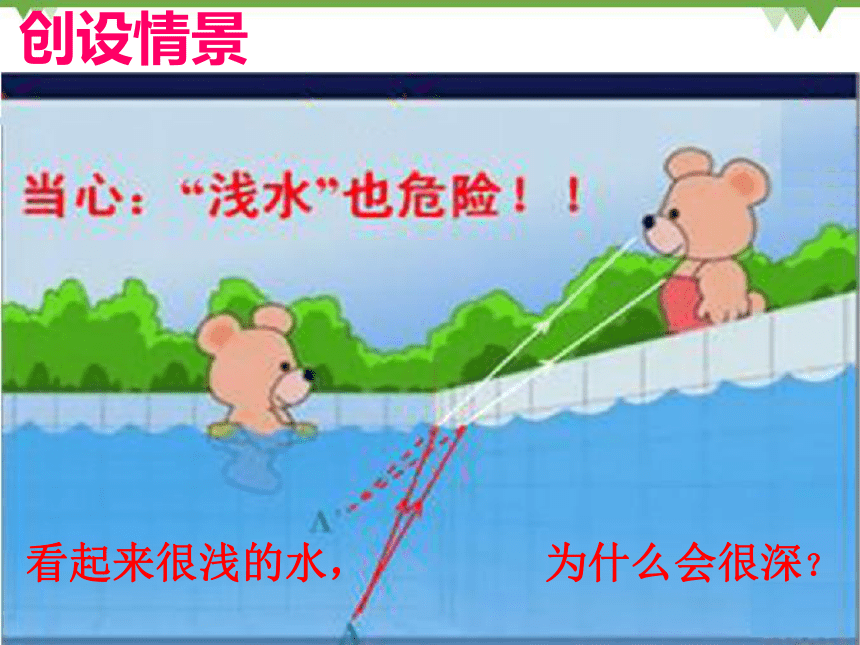

创设情景
看起来很浅的水， 为什么会很深？
一、光的折射

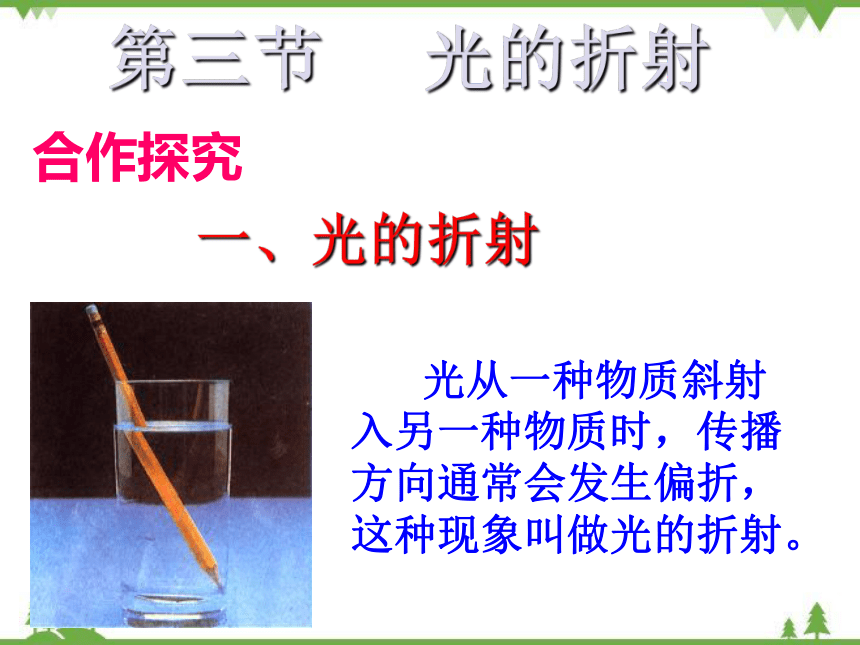

第三节 光的折射
合作探究
光从一种物质斜射入另一种物质时，传播方向通常会发生偏折，这种现象叫做光的折射。
又如光斜射向玻璃块表面时，既发生反射，又同时发生折射。
你能确定出两幅图中的入射光线、反射光线和折射光线吗？

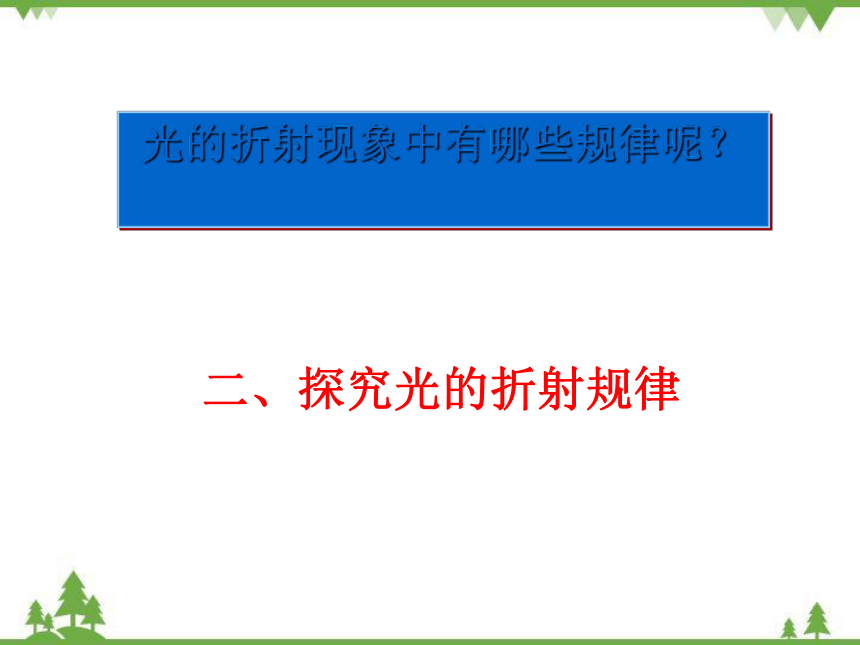

光的折射现象中有哪些规律呢？
二、探究光的折射规律

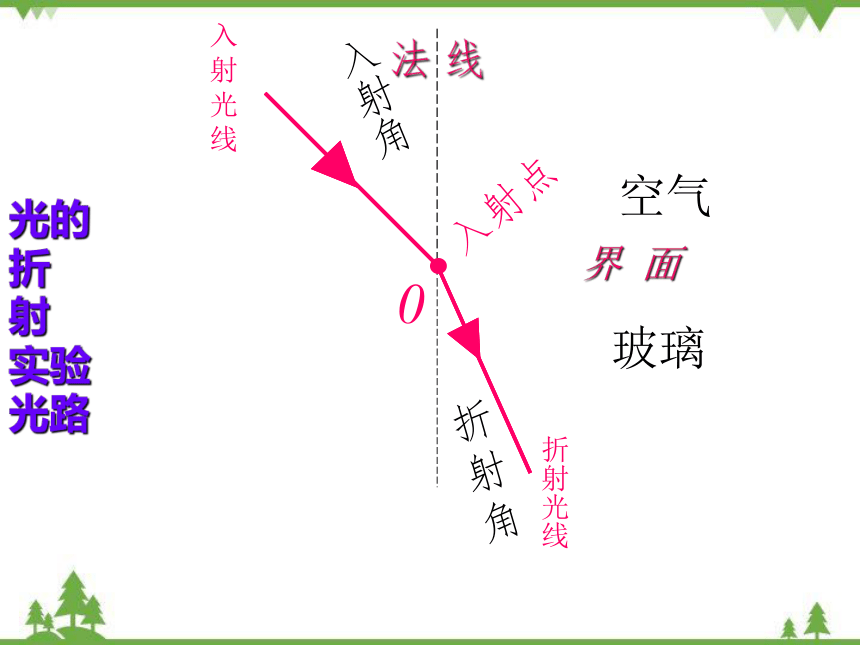

入射光线
光的折
射
实验光路
折射光线
入射角
折射角
法 线
入射点
0
界 面
玻璃
空气
光的折射规律

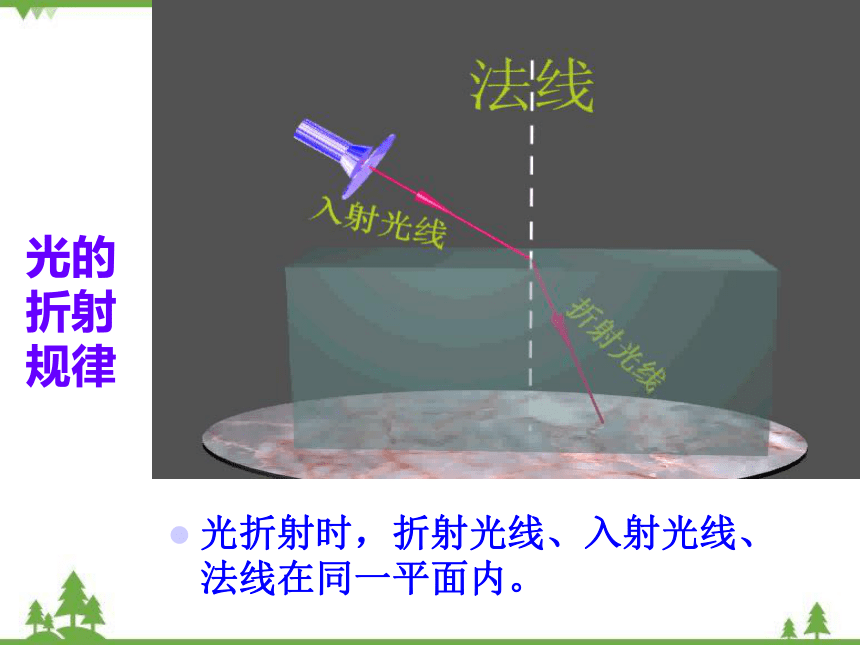

光折射时，折射光线、入射光线、法线在同一平面内。
光的折射规律

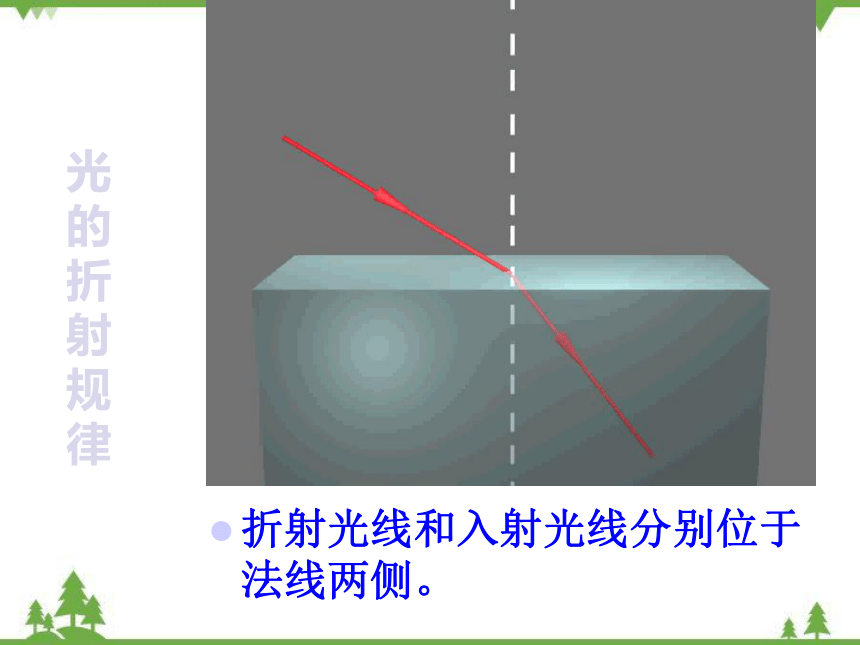

折射光线和入射光线分别位于法线两侧。
光的折射规律

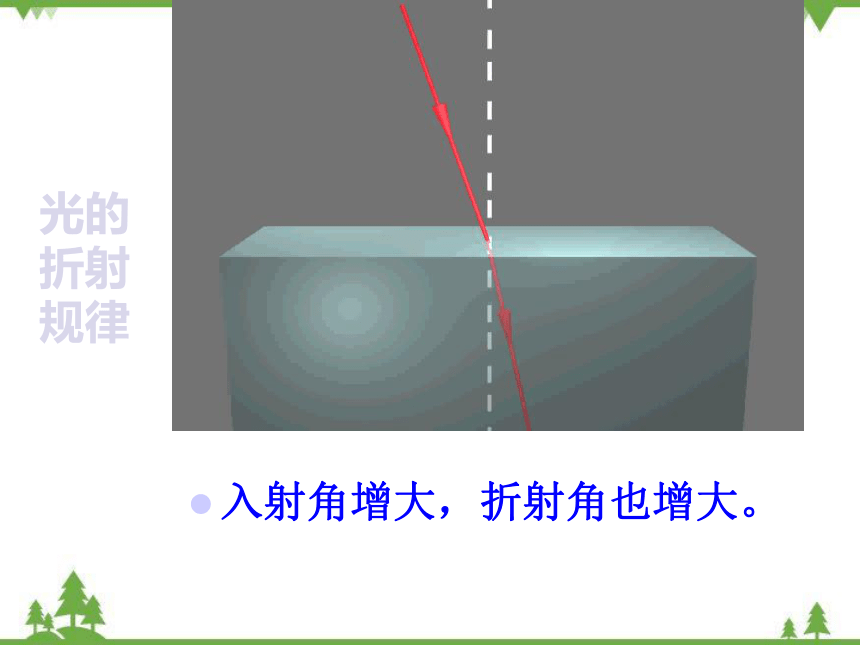

入射角增大，折射角也增大。
光的折射规律
光垂直射到玻璃或水表面时，在玻璃或水中的传播方向不变。
光的折射规律
光从玻璃中斜射入空气中，折射光线将偏离法线，折射角大于入射角。
光的折射规律
光折射时，折射光线、入射光线、法线在同一平面内。折射光线和入射光线分别位于法线两侧。
光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。入射角增大，折射角也增大。
光垂直射到水或玻璃表面时，在水和玻璃中的传播方向不变。
光从水中斜射入空气中，折射光线将偏离法线，折射角大于入射角。
迷你实验室
为何又能看到硬币了
取一只杯子，在杯底中部放一枚硬币。调整眼睛与杯子的距离，使眼睛刚好看不见硬币。请一位同学向杯子里倒水，当水到一定深度时，刚刚看不到的硬币又看见了。做一做，想想是什么原因。
水中鱼的实际位置比看上去的要深．
三、用光的折射解释现象
看到的是硬币被“抬高”的虚像
空气
空气
光怎样传播
？
玻璃砖
大饱眼福：海市蜃楼的图片
P/
水
空气
自P点射向空气中的光线PA和PB
P
A
B
在水面处发生了折射，折射光线是AQ与BQ/
Q
Q/
眼睛对着折射光线看去，觉得光好像是从水中P/点射出来的。
P/点在P点的上方
用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。
分析：
水中的筷子变弯
？
P
Q
A
B
A/
水
空气
潜水员在水下看岸上的物体AB
1、定义：光从一种物质斜射入另一种物质时，传播方向通常会发生偏 折，这种现象叫做光的折射。
2、一般规律：（空→其它）
①折射光线与入射光线法线在同一平面内。
②折射光线和入射光线分居法线两则
③∠γ∠∠i
④光线垂直时间介质表面时，传播方向
不改变
⑤在折射时光路是可逆的
3、现象： 1、池水变浅 2、筷子变弯 3、海市蜃楼
光
的
折
射
N
N/
i
N
N/
P
Q
入
折
法
2、空大→（角大，虚象大）
水小→（角小，虚象小）
1、三线共面，两线分居，两角不等
4、技巧点拨：
总结梳理
一：画出下列图中的折射光线
P
Q
N/
N
空气
水
N
N/
P
Q
空气
玻璃
达标检测
2、?古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并不是太阳的实 际位置，而是光线经过不均匀大气时发生了______而成的像，如图1-2-1所示 ，太阳实际在图中______位置(选填“甲”或“乙”)

3、?如图1-2-2所示是光从空气斜射入玻璃的光路图，由图可知，反射角是____度，折射角是____度.

图1-2-1
图1-2-2
折射
乙
50
30
4、下例现象中不属于光的折射现象的（ ）
A、池塘中的水看起来比实际的浅
B、夜晚池塘中有一个月亮的影子
C、有经验的渔民叉鱼要对着稍低于鱼的位置叉去
D、透过不平的玻璃看到窗外变形的景物
B
6、?下列现象中，属于光的折射现象的是( )
A?阳光下的树会出现影子
B?白天，人们能从各个方向看到桌子
C?斜插在水中的筷子，看上去好像在水面处折断了
D?在平静的水面看到树木的倒影
7、?游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( )
A?深些 B?浅些
C?无变化 D?有时深有时浅
C
B
8、?光从玻璃斜射入空气中，折射角______入射角，光从空气中斜射入水中折 射角_______入射角.
(填“大于”、“小于”或“等于”)
大于
小于
9、在下列各现象中，属于光的折射的现象的是( )
A?在阳光照射下，人在地面上形成影子
B?筷子的一部分放在盛水的碗里，看上去向上弯折
C?用平面镜可以改变太阳光的传播方向，用来照亮室内的天花板
D?栽在河边上的树，能在水中形成“倒影”
B
10、如图1-2-5所示，一束光线斜射入容器中，并在容器底部形成一光 斑，这时往容器中逐渐加水，则光斑的位置( )
A?慢慢向右移动 B?慢慢向左移动
C?慢慢向水面移动 D?仍在原来位置不动

图1-2-5
B
图1-2-6
11、一束光从空气射入某种透明液体，已知入射光线与法线的夹角为45 °，反射光线与折射光线的夹角为105°，则反射角的大小是_______，折 射角的大小是________.
图1-2-4
450
300
12、如图6-4所示，将刻度尺斜插入水中，从不面看去水中尺子的刻度情况（ ）
A、变得密了 B、变得疏了
C、一部分变密，一部分变疏
D、疏密没有变化
C
A
